Измеритель-регулятор ОВЕН ТРМ201

Прибор для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Количество универсальных входов: 1
Время опроса одного входа: ≤ 1 с
Погрешность: ±0,25%
Интерфейс: RS-485
Универсальные входы прибора поддерживают все наиболее распространенные типы датчиков
Монтаж: на стену, в щит
Госреестр № 32478-06

В закладки

от 10 025 руб. Наличие: 1...2 недели Выбрать конфигурацию Есть уценённый товар. Цена от 4010 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1000)
Все модификации (27)
Уценка (1)
Отзывы (0)

Измеритель-регулятор одноканальный с RS-485 ТРМ201 применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Особенности:

Двухпозиционное или аналоговое П-регулирование входной величины
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
Конфигурирование на ПК или с лицевой панели прибора
Быстрый доступ к изменению уставки с лицевой панели прибора
Уровни защиты настроек прибора для разных групп специалистов

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	1
Время опроса входа	1 с
Предел допустимой основной погрешности - при использовании термопреобразователя сопротивления - для остальных видов сигналов	±0,5% ±0,25%
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Входное сопротивление при подключении источника сигнала - тока - напряжения	100 Ом ± 0,1% (при подключении внешнего резистора) не менее 100 кОм
Количество выходных устройств	1
Тип интерфейса	RS-485
Скорость передачи данных	2,4 кбит/с; 4,8 кбит/с; 9,6 кбит/с; 14,4 кбит/с; 19,6 кбит/с; 28,8 кбит/с; 38,4 кбит/с; 57,6 кбит/с; 115,2 кбит/с
Тип кабеля	Экранированная витая пара
Условия эксплуатации - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха	+1…+50°C 86...106,7 кПа 30...80%RH (при +35°C)
Защита - щитовые (Щ1, Щ2) - настенный (Н) - настенный (Н2)	IP54 (со стороны передней панели) IP44 IP20
Габаритные размеры - щитовой Щ1 - щитовой Щ2 - настенный Н - настенный Н2	96×96×65 мм 48×96×100 мм 130×105×60 мм 105×150×35 мм

Характеристики выходных устройств:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	8 А при ~220 В, cos φ > 0,4
К	Транзисторная оптопара структуры n–p–n типа	400 мА при 60 В пост. тока
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и t_имп. = 5 мс)
С3	3 симисторные оптопары для управления трехфазной нагрузкой	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и t_имп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

Габаритные размеры

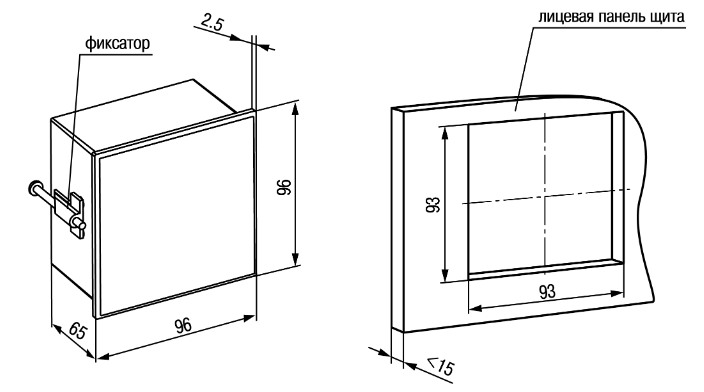

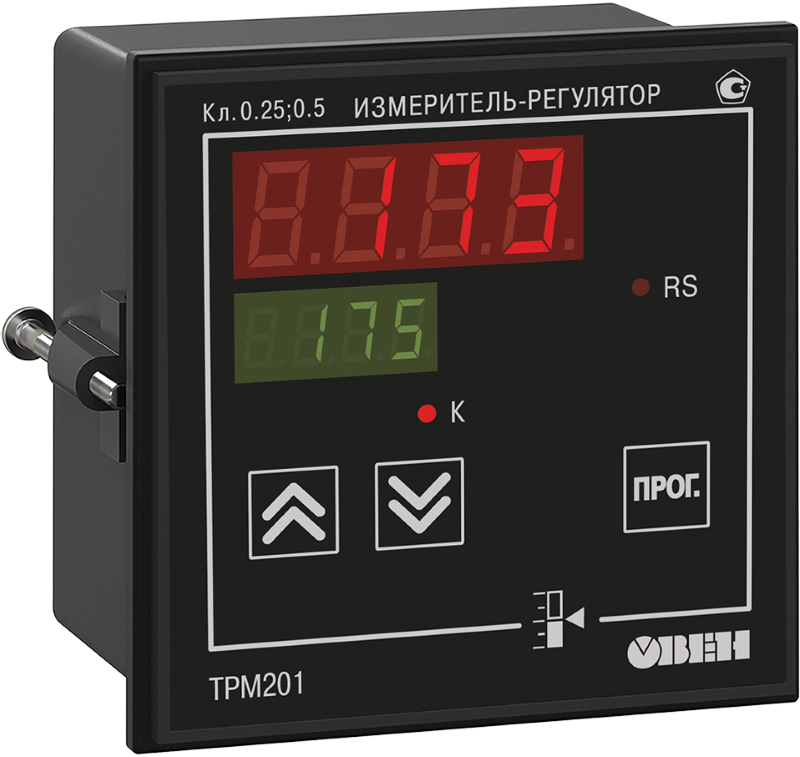

ТРМ201-Щ1

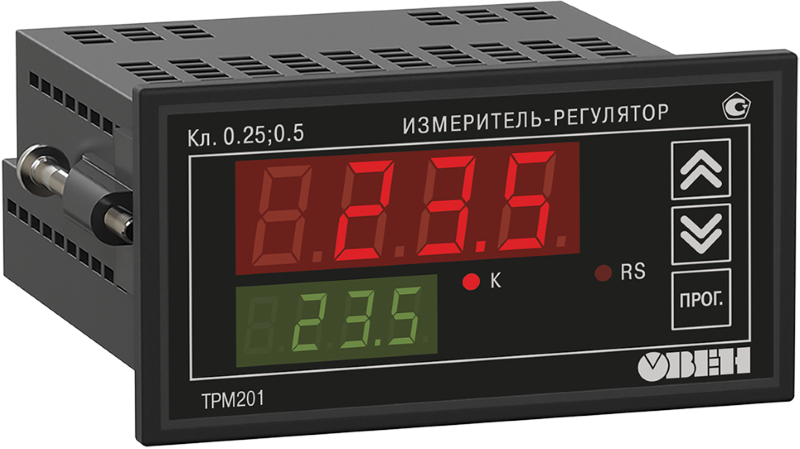

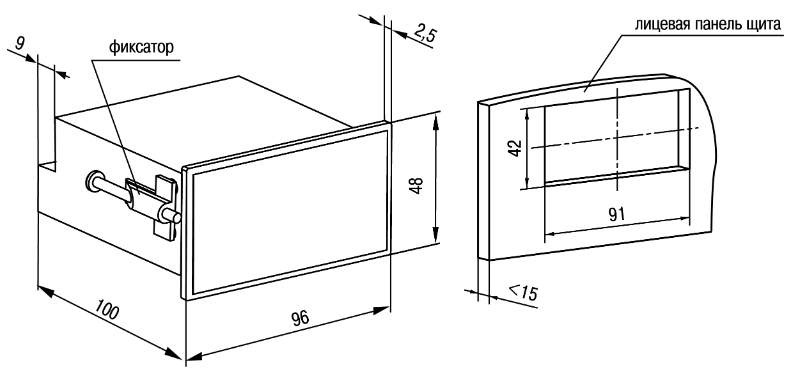

ТРМ201-Щ2

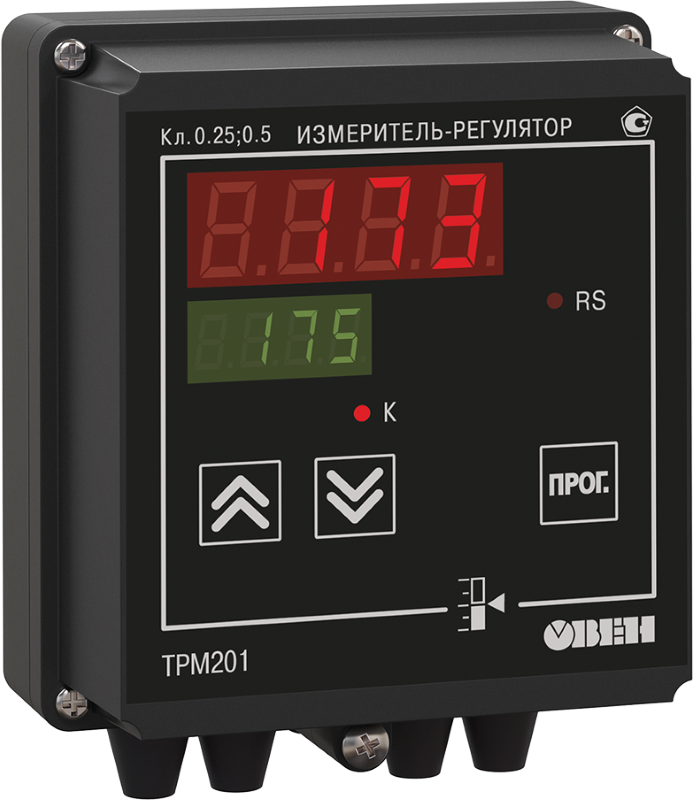

ТРМ201-Н

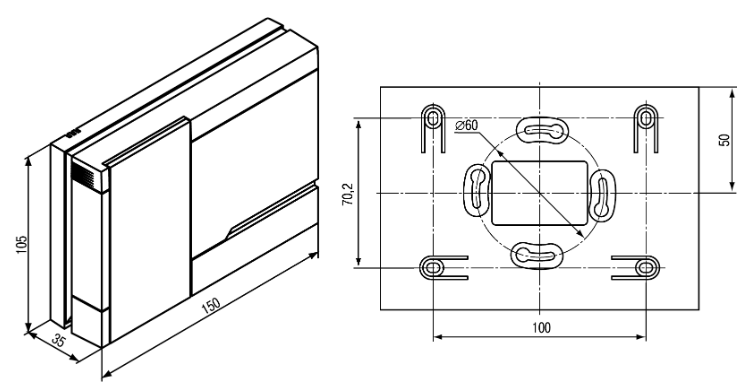

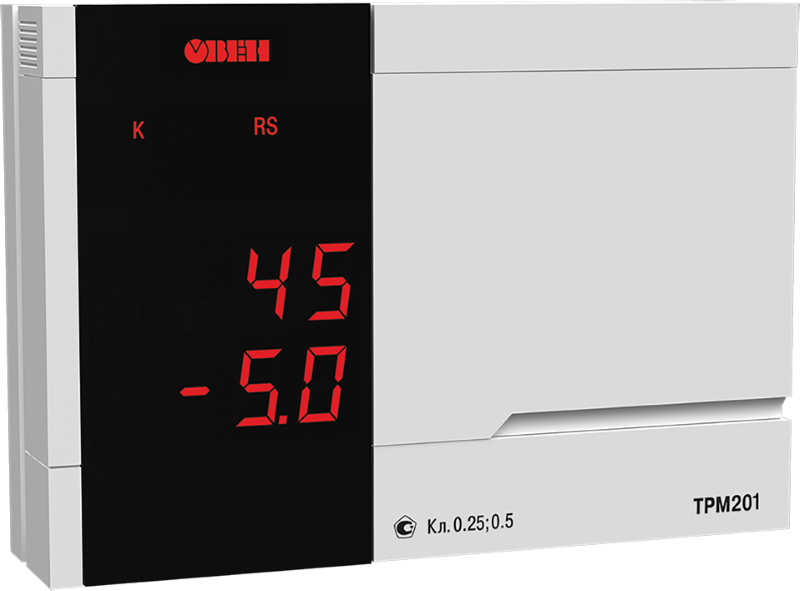

ТРМ201-Н2

Версия: 2023-01-19-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.64 Мб
Сертификат средств измерений ТРМ201 (Беларусь)	25.07.2011	0.38 Мб
Сертификат средств измерений ТРМ201	25.07.2011	0.25 Мб
Сертификат соответствия для ТРМ201	25.07.2011	0.58 Мб
Разрешение ТРМ201	25.07.2011	0.48 Мб

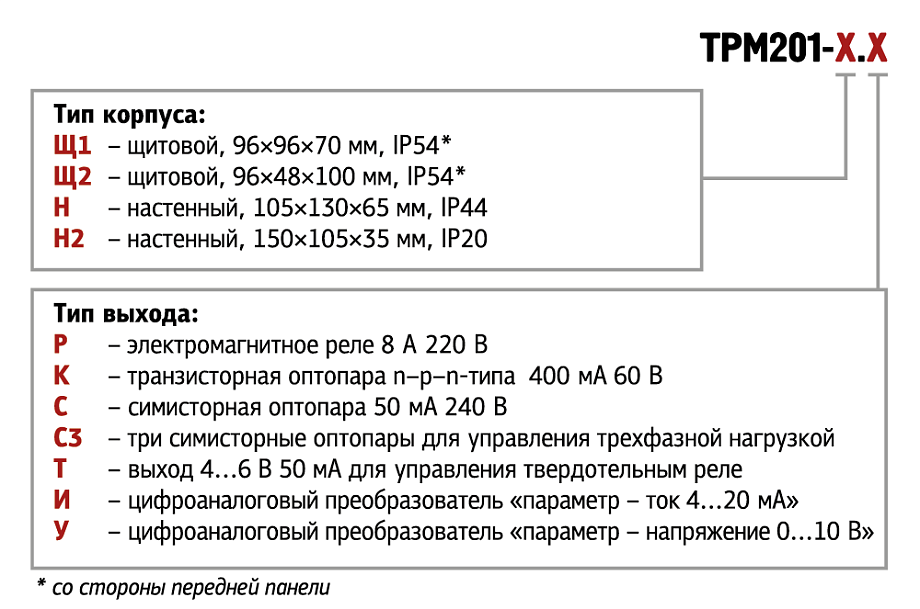

Артикул	Корпус	Выход	Срок поставки	Стоимость
Н Н2 Щ1 Щ2	Р К Т И У С С3

Артикул	Модель	Корпус	Выход	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Корпус	Выход	Срок поставки	Стоимость

Артикул	Модель	Корпус	Выход	Срок поставки	Стоимость
F89098	ТРМ201-Н.Р	Н	Р	1...2 недели	10025 руб. – +
F89102	ТКМ201-Н.К	Н	К	1...2 недели	12050 руб. – +
F89105	ТТМ201-Н.Т	Н	Т	1...2 недели	12050 руб. – +
F89109	ТИМ201-Н.И	Н	И	1...2 недели	12050 руб. – +
F89113	ТУМ201-Н.У	Н	У	1...2 недели	12050 руб. – +
F89117	ТСМ201-Н.С	Н	С	1...2 недели	12050 руб. – +
F89120	ТС3М201-Н.С3	Н	С3	1...2 недели	12050 руб. – +
F89099	ТРМ201-Н2.Р	Н2	Р	1...2 недели	10530 руб. – +
F89106	ТТМ201-Н2.Т	Н2	Т	1...2 недели	13468 руб. – +
F89110	ТИМ201-Н2.И	Н2	И	1...2 недели	13468 руб. – +
F89114	ТУМ201-Н2.У	Н2	У	1...2 недели	13468 руб. – +
F89121	ТС3М201-Н2.С3	Н2	С3	1...2 недели	13468 руб. – +
F89100	ТРМ201-Щ1.Р	Щ1	Р	1...2 недели	10025 руб. – +
F89103	ТКМ201-Щ1.К	Щ1	К	1...2 недели	12050 руб. – +
F89107	ТТМ201-Щ1.Т	Щ1	Т	1...2 недели	12050 руб. – +
F89111	ТИМ201-Щ1.И	Щ1	И	1...2 недели	12050 руб. – +
F89115	ТУМ201-Щ1.У	Щ1	У	1...2 недели	12050 руб. – +
F89118	ТСМ201-Щ1.С	Щ1	С	1...2 недели	12050 руб. – +
F89122	ТС3М201-Щ1.С3	Щ1	С3	1...2 недели	12050 руб. – +
F89101	ТРМ201-Щ2.Р	Щ2	Р	1...2 недели	10025 руб. – +
F89104	ТКМ201-Щ2.К	Щ2	К	1...2 недели	12050 руб. – +
F89108	ТТМ201-Щ2.Т	Щ2	Т	1...2 недели	12050 руб. – +
F89112	ТИМ201-Щ2.И	Щ2	И	1...2 недели	12050 руб. – +
F89116	ТУМ201-Щ2.У	Щ2	У	1...2 недели	12050 руб. – +
F89119	ТСМ201-Щ2.С	Щ2	С	1...2 недели	12050 руб. – +
F89123	ТС3М201-Щ2.С3	Щ2	С3	1...2 недели	12050 руб. – +

Артикул	Описание	Срок поставки	Стоимость
N33397	Корпус: Щ1; Выход: Р. Причина уценки: дата производства: ноябрь 2006	Со склада	4010 руб. – +
