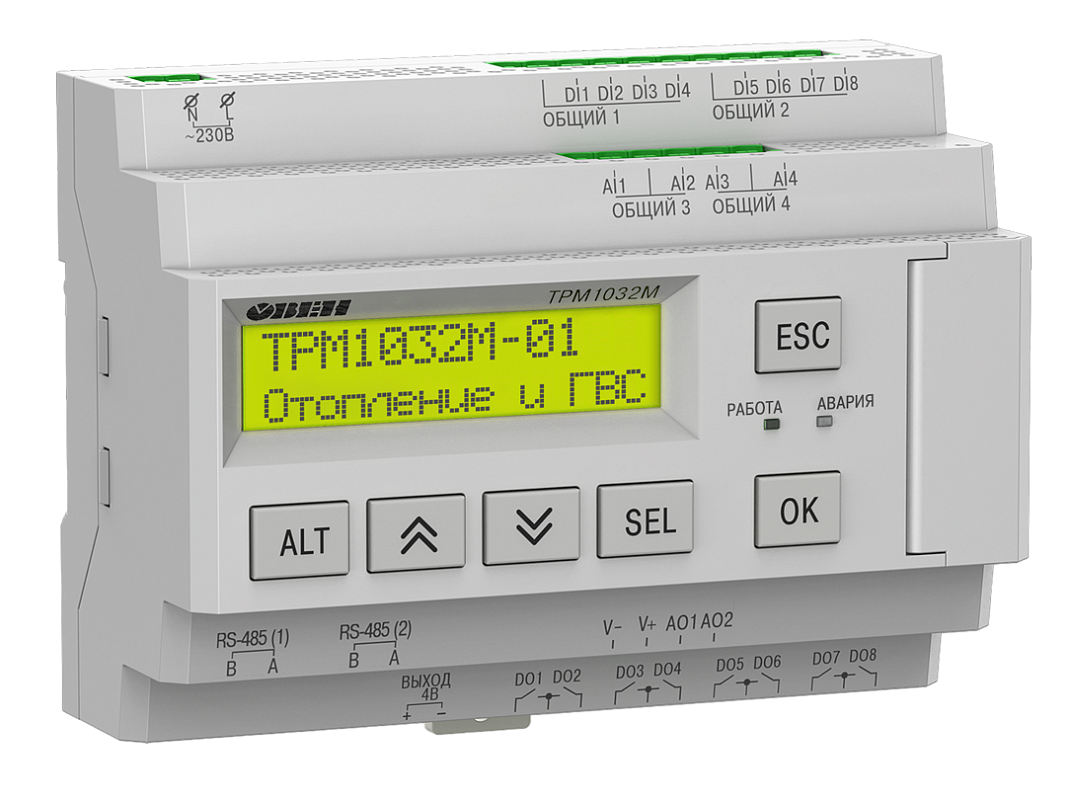

Контроллер для многоконтурных систем отопления и ГВС ОВЕН ТРМ1032М

Прибор для регулирования температуры в системах отопления и ГВС

В закладки

от 21 600 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контроллер ТРМ1032М с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах

Контроллер отопления и ГВС:

Регулирует температуру по заданной уставке или отопительному графику
Управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами
Поддерживает давление в системе отопления, управляя контурами подпитк
Защищает обратный теплоноситель от превышения температуры

Особенности:

Подходит для применения в ИТП, котельных и ЦТП, с зависимыми и независимыми схемами теплоснабжения
Благодаря встроенному алгоритму, готовой документации, русскоязычному меню, интуитивно понятному интерфейсу и возможности настройки через ПК, прибор вводится в эксплуатацию в течение часа
ТРМ1032М своевременно предупреждает оператора о неполадках в работе системы и в критической ситуации останавливает управление исполнительными механизмами
Для поддержания комфортного микроклимата в помещениях ТРМ1032М использует погодозависимое регулирование температуры отопительных контуров
В режимах экономии прибор ориентируется на работу по оптимальной уставке в дневное или ночное время, а также в выходные дни, снижая расходы на тепловую энергию в периоды низкого водоразбора
Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032М в систему удаленной диспетчеризации OwenCloud, SCADA, OPC и др.

Функциональные возможности регулятора ТРМ1032М:

Поддержание температуры обратной сетевой воды
Осуществление вычислений уставки по заданному пользователем отопительному графику
Поддержание управления независимыми системами теплоснабжения через теплообменник (алгоритмы 11 и 01) и зависимыми системами через гидрострелку (алгоритмы 12 и 02)
Управление двумя насосными циркуляционными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды в контуре
Возможность снижения расхода энергии в дневное и ночное время, а также в выходные дни
Для поддержания давления в системе отопления ТРМ1032М управляет двумя подпиточными насосами и клапаном подпитки
Технические характеристики:

Параметр	Значение
Диапазон напряжения питания	90…264 В, номинальное 230 В
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2-х
Встроенный источник питания 24В	Есть
Дискретные входы
Количество	8
Подключаемые устройства	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	230 В
Гальваническая развязка	Групповая (по 4 входа (1-4, 5-8))
Аналоговые входы
Количество	4
Тип измеряемых сигналов	4…20 мА, 0…4 кОм
Период обновления значений всех каналов	10 мс
Дискретные выходы
Количество	8
Тип выходов	Релейные (нормально-разомкнутые)
Допустимая нагрузка	5 А (при напряжении ≤ ~250 В, cos φ > 0,95) 3 А (при напряжении ≤ =30 В)
Гальваническая развязка	Групповая (по 2 выхода)
Аналоговые выходы
Количество	2 (модификации)
Тип выходов	4...20 мА (И) или 0...10 В (У) – выбирается при заказе
Гальваническая развязка	Выход 4…20 мА (И): индивидуальная 2830 В Выход 0…10 В (У): групповая 2830 В
Интерфейсы
Количество	2
Интерфейс	RS-485
Протокол	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Язык	Русский
Количество механических кнопок	6
Конструкция
Монтаж	На DIN-рейку
Габаритные размеры (В×Ш×Г)	90×123×58 мм

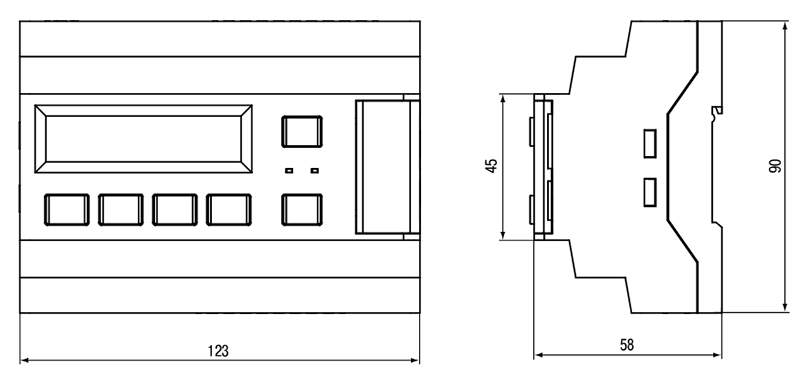

Габаритные размеры

Версия: 2022-11-14-ЛВС

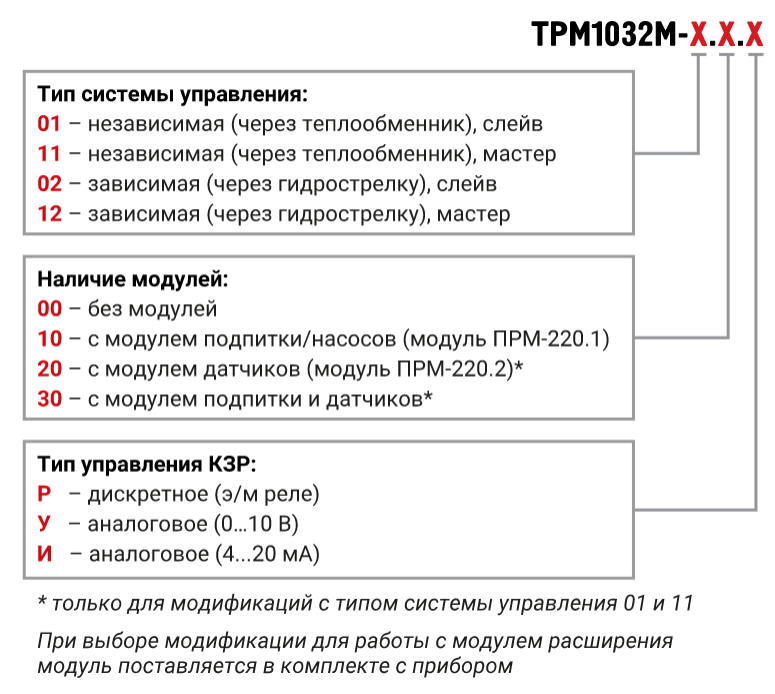

Артикул	Тип системы управления	Наличие модулей	Тип управления КЗР	Срок поставки	Стоимость
01 - независимая (через теплообменник), слейв 11 - независимая (через теплообменник), мастер 02 - зависимая (через гидрострелку), слейв 12 - зависимая (через гидрострелку), мастер	00 - без модулей 10 - с модулем подпитки/насосов (модуль ПРМ-220.1) 20 - с модулем датчиков (модуль ПРМ-220.2) 30 - с модулем подпитки и датчиков	Р - дискретное (э/м реле) У - аналогове (0...10 В) И - аналоговое (4...20 мА)

Артикул	Тип системы управления	Наличие модулей	Тип управления КЗР	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

{"1":{"NAME":"\u0422\u0438\u043f \u0441\u0438\u0441\u0442\u0435\u043c\u044b \u0443\u043f\u0440\u0430\u0432\u043b\u0435\u043d\u0438\u044f","VARIANTS":{"1":{"NAME":"01 - \u043d\u0435\u0437\u0430\u0432\u0438\u0441\u0438\u043c\u0430\u044f (\u0447\u0435\u0440\u0435\u0437 \u0442\u0435\u043f\u043b\u043e\u043e\u0431\u043c\u0435\u043d\u043d\u0438\u043a), \u0441\u043b\u0435\u0439\u0432","VALUE":1},"2":{"NAME":"11 - \u043d\u0435\u0437\u0430\u0432\u0438\u0441\u0438\u043c\u0430\u044f (\u0447\u0435\u0440\u0435\u0437 \u0442\u0435\u043f\u043b\u043e\u043e\u0431\u043c\u0435\u043d\u043d\u0438\u043a), \u043c\u0430\u0441\u0442\u0435\u0440","VALUE":2},"3":{"NAME":"02 - \u0437\u0430\u0432\u0438\u0441\u0438\u043c\u0430\u044f (\u0447\u0435\u0440\u0435\u0437 \u0433\u0438\u0434\u0440\u043e\u0441\u0442\u0440\u0435\u043b\u043a\u0443), \u0441\u043b\u0435\u0439\u0432","VALUE":3},"4":{"NAME":"12 - \u0437\u0430\u0432\u0438\u0441\u0438\u043c\u0430\u044f (\u0447\u0435\u0440\u0435\u0437 \u0433\u0438\u0434\u0440\u043e\u0441\u0442\u0440\u0435\u043b\u043a\u0443), \u043c\u0430\u0441\u0442\u0435\u0440","VALUE":4}},"COEFFICIENT":1,"VALUE_FROM":1,"VALUE_TO":4,"COEFFICIENT_RQ":1,"DESCRIPTION_ID":"","DESCRIPTION":""},"2":{"NAME":"\u041d\u0430\u043b\u0438\u0447\u0438\u0435 \u043c\u043e\u0434\u0443\u043b\u0435\u0439","VARIANTS":{"1":{"NAME":"00 - \u0431\u0435\u0437 \u043c\u043e\u0434\u0443\u043b\u0435\u0439","VALUE":5},"2":{"NAME":"10 - \u0441 \u043c\u043e\u0434\u0443\u043b\u0435\u043c \u043f\u043e\u0434\u043f\u0438\u0442\u043a\u0438\/\u043d\u0430\u0441\u043e\u0441\u043e\u0432 (\u043c\u043e\u0434\u0443\u043b\u044c \u041f\u0420\u041c-220.1)","VALUE":9},"3":{"NAME":"20 - \u0441 \u043c\u043e\u0434\u0443\u043b\u0435\u043c \u0434\u0430\u0442\u0447\u0438\u043a\u043e\u0432 (\u043c\u043e\u0434\u0443\u043b\u044c \u041f\u0420\u041c-220.2)","VALUE":13},"4":{"NAME":"30 - \u0441 \u043c\u043e\u0434\u0443\u043b\u0435\u043c \u043f\u043e\u0434\u043f\u0438\u0442\u043a\u0438 \u0438 \u0434\u0430\u0442\u0447\u0438\u043a\u043e\u0432","VALUE":17}},"COEFFICIENT":4,"VALUE_FROM":5,"VALUE_TO":17,"COEFFICIENT_RQ":6,"DESCRIPTION_ID":"","DESCRIPTION":""},"3":{"NAME":"\u0422\u0438\u043f \u0443\u043f\u0440\u0430\u0432\u043b\u0435\u043d\u0438\u044f \u041a\u0417\u0420","VARIANTS":{"1":{"NAME":"\u0420 - \u0434\u0438\u0441\u043a\u0440\u0435\u0442\u043d\u043e\u0435 (\u044d\/\u043c \u0440\u0435\u043b\u0435)","VALUE":18},"2":{"NAME":"\u0423 - \u0430\u043d\u0430\u043b\u043e\u0433\u043e\u0432\u0435 (0...10 \u0412)","VALUE":34},"3":{"NAME":"\u0418 - \u0430\u043d\u0430\u043b\u043e\u0433\u043e\u0432\u043e\u0435 (4...20 \u043c\u0410)","VALUE":50}},"COEFFICIENT":16,"VALUE_FROM":18,"VALUE_TO":50,"COEFFICIENT_RQ":24,"DESCRIPTION_ID":"","DESCRIPTION":""}}

Артикул	Тип системы управления	Наличие модулей	Тип управления КЗР	Срок поставки	Стоимость
N41219	01 - независимая (через теплообменник), слейв	00 - без модулей	Р - дискретное (э/м реле)	2...4 недели	21600 руб. – +
N41220	11 - независимая (через теплообменник), мастер	00 - без модулей	Р - дискретное (э/м реле)	2...4 недели	21600 руб. – +
N41221	02 - зависимая (через гидрострелку), слейв	00 - без модулей	Р - дискретное (э/м реле)	2...4 недели	21600 руб. – +
N41222	12 - зависимая (через гидрострелку), мастер	00 - без модулей	Р - дискретное (э/м реле)	2...4 недели	21600 руб. – +
N41223	01 - независимая (через теплообменник), слейв	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	Р - дискретное (э/м реле)	2...4 недели	31680 руб. – +
N41224	11 - независимая (через теплообменник), мастер	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	Р - дискретное (э/м реле)	2...4 недели	31680 руб. – +
N41225	02 - зависимая (через гидрострелку), слейв	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	Р - дискретное (э/м реле)	2...4 недели	31680 руб. – +
N41226	12 - зависимая (через гидрострелку), мастер	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	Р - дискретное (э/м реле)	2...4 недели	31680 руб. – +
N41227	01 - независимая (через теплообменник), слейв	20 - с модулем датчиков (модуль ПРМ-220.2)	Р - дискретное (э/м реле)	2...4 недели	33120 руб. – +
N41228	11 - независимая (через теплообменник), мастер	20 - с модулем датчиков (модуль ПРМ-220.2)	Р - дискретное (э/м реле)	2...4 недели	33120 руб. – +
N41229	01 - независимая (через теплообменник), слейв	30 - с модулем подпитки и датчиков	Р - дискретное (э/м реле)	2...4 недели	43200 руб. – +
N41230	11 - независимая (через теплообменник), мастер	30 - с модулем подпитки и датчиков	Р - дискретное (э/м реле)	2...4 недели	43200 руб. – +
N41231	01 - независимая (через теплообменник), слейв	00 - без модулей	У - аналогове (0...10 В)	2...4 недели	21600 руб. – +
N41232	11 - независимая (через теплообменник), мастер	00 - без модулей	У - аналогове (0...10 В)	2...4 недели	21600 руб. – +
N41233	02 - зависимая (через гидрострелку), слейв	00 - без модулей	У - аналогове (0...10 В)	2...4 недели	21600 руб. – +
N41234	12 - зависимая (через гидрострелку), мастер	00 - без модулей	У - аналогове (0...10 В)	2...4 недели	21600 руб. – +
N41235	01 - независимая (через теплообменник), слейв	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	У - аналогове (0...10 В)	2...4 недели	31680 руб. – +
N41236	11 - независимая (через теплообменник), мастер	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	У - аналогове (0...10 В)	2...4 недели	31680 руб. – +
N41237	02 - зависимая (через гидрострелку), слейв	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	У - аналогове (0...10 В)	2...4 недели	31680 руб. – +
N41238	12 - зависимая (через гидрострелку), мастер	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	У - аналогове (0...10 В)	2...4 недели	31680 руб. – +
N41239	01 - независимая (через теплообменник), слейв	20 - с модулем датчиков (модуль ПРМ-220.2)	У - аналогове (0...10 В)	2...4 недели	33120 руб. – +
N41240	11 - независимая (через теплообменник), мастер	20 - с модулем датчиков (модуль ПРМ-220.2)	У - аналогове (0...10 В)	2...4 недели	33120 руб. – +
N41241	01 - независимая (через теплообменник), слейв	30 - с модулем подпитки и датчиков	У - аналогове (0...10 В)	2...4 недели	43200 руб. – +
N41242	11 - независимая (через теплообменник), мастер	30 - с модулем подпитки и датчиков	У - аналогове (0...10 В)	2...4 недели	43200 руб. – +
N41243	01 - независимая (через теплообменник), слейв	00 - без модулей	И - аналоговое (4...20 мА)	2...4 недели	21600 руб. – +
N41244	11 - независимая (через теплообменник), мастер	00 - без модулей	И - аналоговое (4...20 мА)	2...4 недели	21600 руб. – +
N41245	02 - зависимая (через гидрострелку), слейв	00 - без модулей	И - аналоговое (4...20 мА)	2...4 недели	21600 руб. – +
N41246	12 - зависимая (через гидрострелку), мастер	00 - без модулей	И - аналоговое (4...20 мА)	2...4 недели	21600 руб. – +
N41247	01 - независимая (через теплообменник), слейв	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	И - аналоговое (4...20 мА)	2...4 недели	31680 руб. – +
N41248	11 - независимая (через теплообменник), мастер	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	И - аналоговое (4...20 мА)	2...4 недели	31680 руб. – +
N41249	02 - зависимая (через гидрострелку), слейв	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	И - аналоговое (4...20 мА)	2...4 недели	31680 руб. – +
N41250	12 - зависимая (через гидрострелку), мастер	10 - с модулем подпитки/насосов (модуль ПРМ-220.1)	И - аналоговое (4...20 мА)	2...4 недели	31680 руб. – +
N41251	01 - независимая (через теплообменник), слейв	20 - с модулем датчиков (модуль ПРМ-220.2)	И - аналоговое (4...20 мА)	2...4 недели	33120 руб. – +
N41252	11 - независимая (через теплообменник), мастер	20 - с модулем датчиков (модуль ПРМ-220.2)	И - аналоговое (4...20 мА)	2...4 недели	33120 руб. – +
N41253	01 - независимая (через теплообменник), слейв	30 - с модулем подпитки и датчиков	И - аналоговое (4...20 мА)	2...4 недели	43200 руб. – +
N41254	11 - независимая (через теплообменник), мастер	30 - с модулем подпитки и датчиков	И - аналоговое (4...20 мА)	2...4 недели	43200 руб. – +
