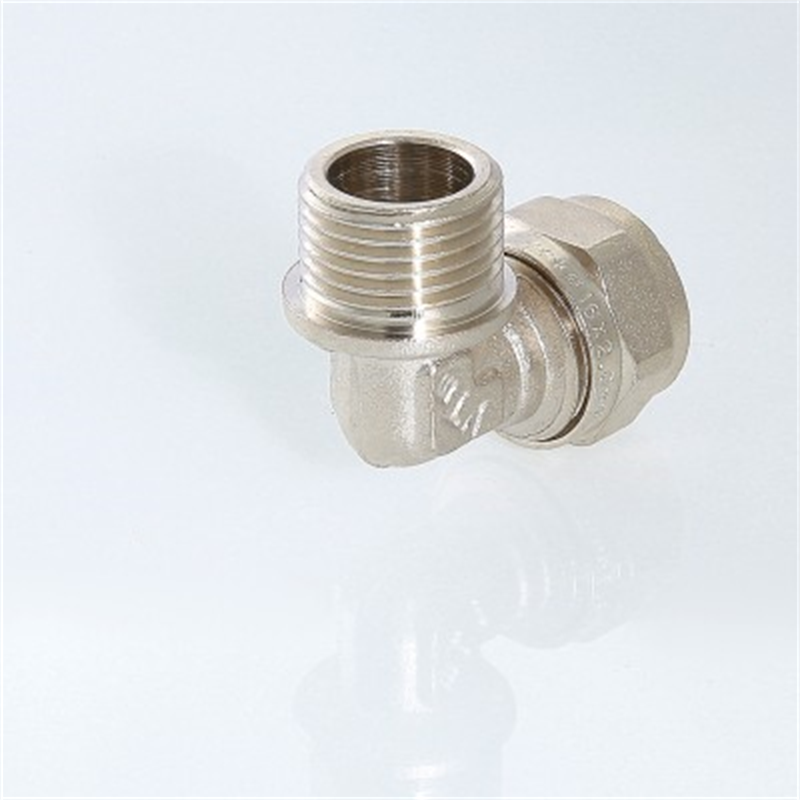

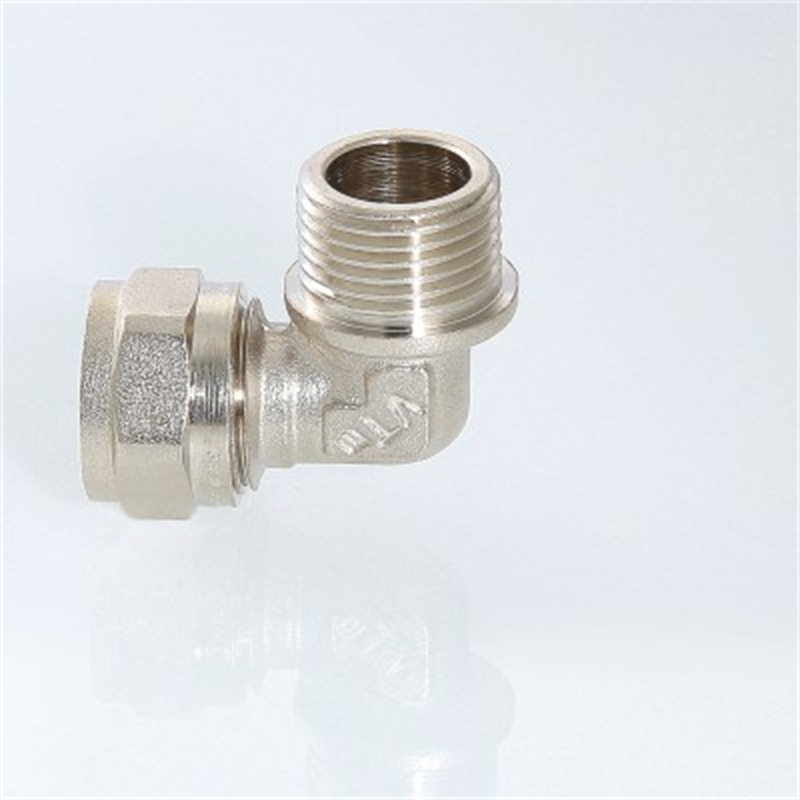

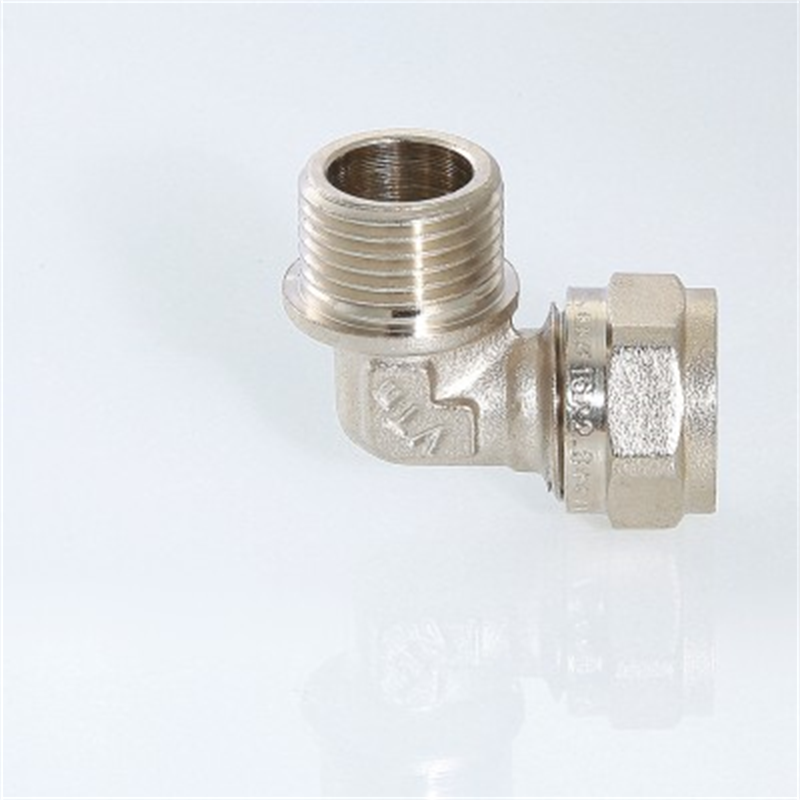

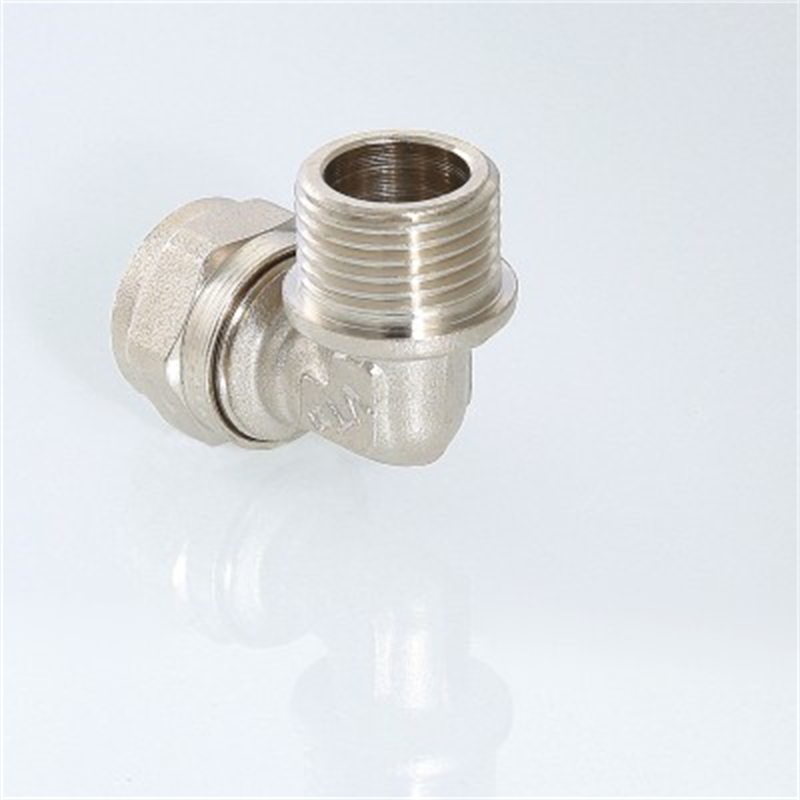

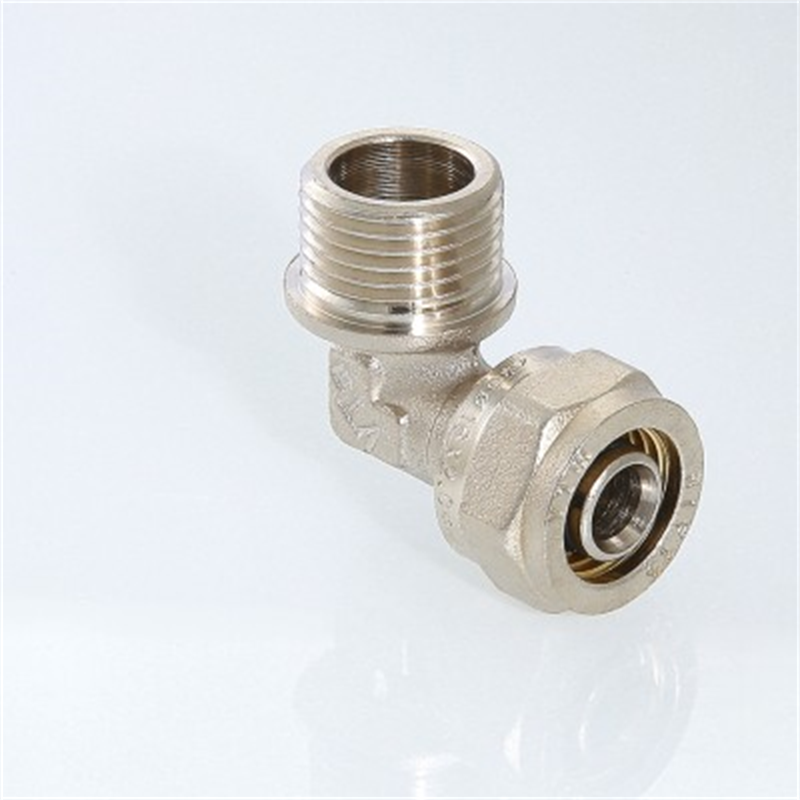

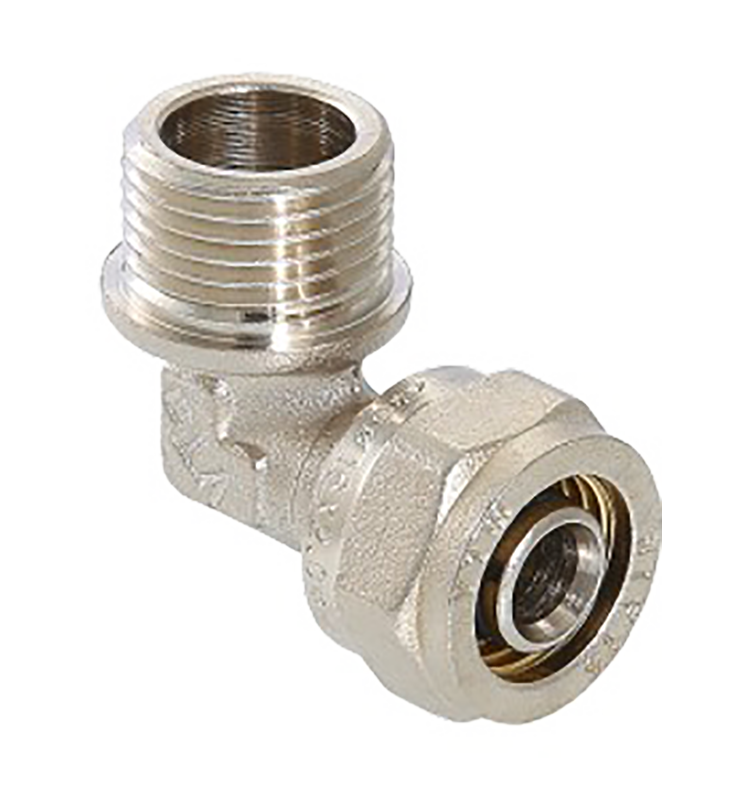

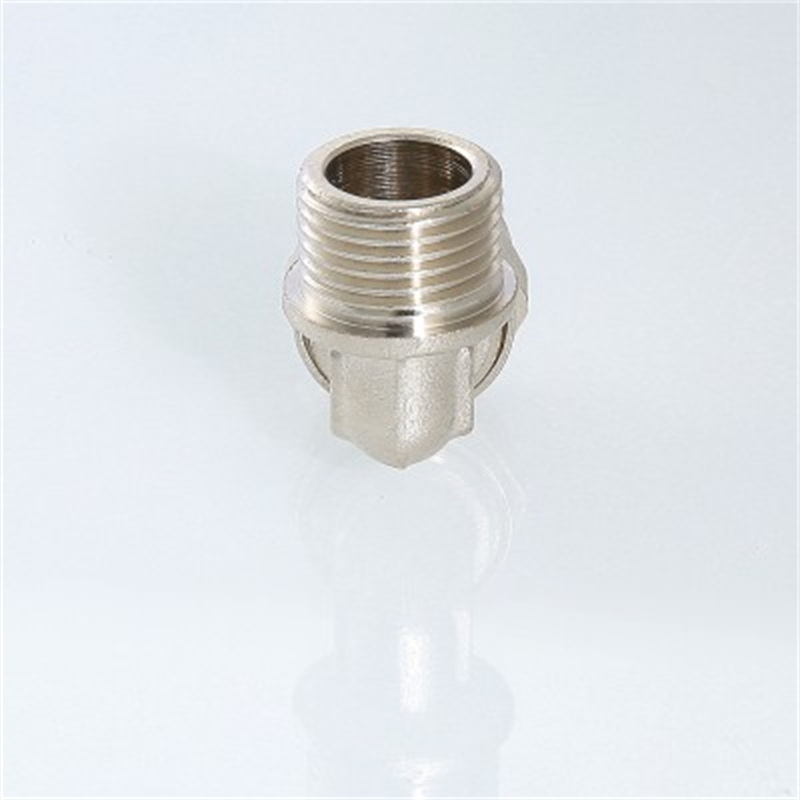

Фитинг обжимной – угольник с переходом на наружную резьбу VTm.353.N

Фитинг обжимной – угольник с переходом на наружную резьбу для металлополимерных (металлопластиковых) трубопроводов

Диаметр присоединяемой трубы: 16 мм, 20 мм, 26 мм, 32 мм
Присоединение к наружной резьбе: G1¼", G1", G¾", G½"
Резьба: наружная
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM

В закладки

от 232 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Фитинг обжимной – угольник с переходом на наружную резьбу для металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – наружная трубная по ГОСТу 6357.

Технические характеристики:

Параметр	Значение
Номинальное давление	2,5 МПа
Рабочее давление	1,0 МПа
Диапазон рабочих температур	−30...+115°C
Аварийная температура рабочей среды	+130°C
Классы эксплуатации	1 2 4 5 ХВ
Тип резьбы	трубная, по ГОСТ 6357, класс точности «В»
Диаметр присоединяемой трубы	16 мм, 20 мм, 26 мм, 32 мм
Присоединение к наружной резьбе	G1", G¾", G½", G¼"
Средний полный срок службы	50 лет

Модификации:

Модель	Диаметр трубы
VTm.353.N.001604	16 мм × G½"
VTm.353.N.001605	16 мм × G¾"
VTm.353.N.002004	20 мм × G½"
VTm.353.N.002005	20 мм × G¾"
VTm.353.N.002605	26 мм × G¾"
VTm.353.N.002606	26 мм × G1"
VTm.353.N.003206	32 мм × G1"
VTm.353.N.003207	32 мм × G1¾"

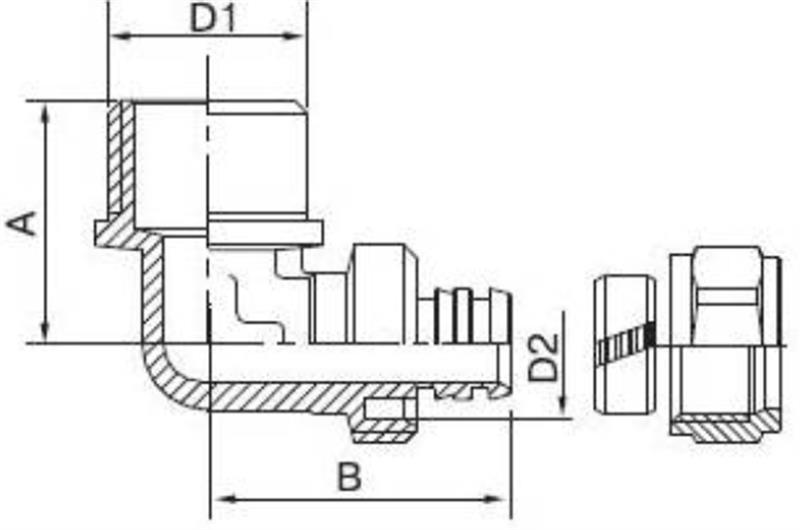

Габаритные размеры

Обозначение	Размеры, мм				Вес, г
Обозначение	A	B	D1	D2	Вес, г
16х1/2	27	32	1/2"	16	84
16х3/4	32	35	3/4"	16	122
20х1/2	39	29	1/2"	20	127
20х3/4	39	32	3/4"	20	165
26х3/4	46	35	3/4"	26	206
26х1	44	39	1"	26	249
32х1	55	43	1"	32	392
32x1 1/4	59	52	1 1/4"	32	442

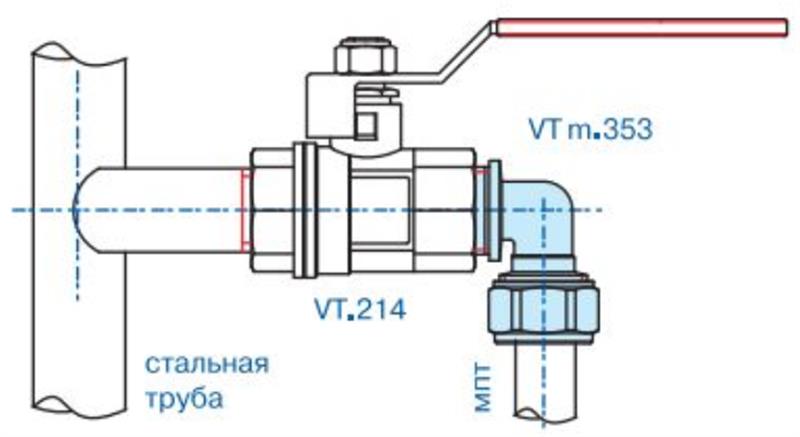

Пример применения

Версия: 2021-06-24-ШАР

Артикул	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
16 20 26 32	1/2" 3/4" 1" 1 1/4"

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
