Терморегулятор предназначен для регулирования уровня температур в жидких и газообразных средах.
Рабочий принцип терморегулятора базируется на разности превращения (пропорциональной) рабочего стержня прибора и длин чувствительной трубки к температурным колебаниям регулируемой среды. Полученное таким образом приращение быстро превращается в работу контактного механизма, который замыкает и размыкает контакты.
Особенности:
- Устойчивость к температурному режиму окружающей среды
- Толщина изоляции 5 см
- Степень защищенности IP54 по ГОСТу
Конструкция устройства:
Основными рабочими элементами терморегулятора являются такие узлы, как:
- Контактное устройство
- Механизм настройки задания
- Дилатометрический элемент
- Замыкающие и размыкающие контакты
Технические характеристики:
Параметры
|
Значения
|
Рабочее напряжение
| 220...240 В |
Допускаемая основная погрешность шкалы задания | 4% |
Степень пылевлагозащиты
| IP54
|
Вес
| 1500 г
|
Контакт | Диапазон температур регулируемой среды, °С | Диапазон дифференциала, °С | Длина погружной части, мм
|
Замыкающий | −60...+40 | +2...+10
| 490
|
Размыкающий |
Размыкающий |
−30...+40 | +4...+20 | 251 |

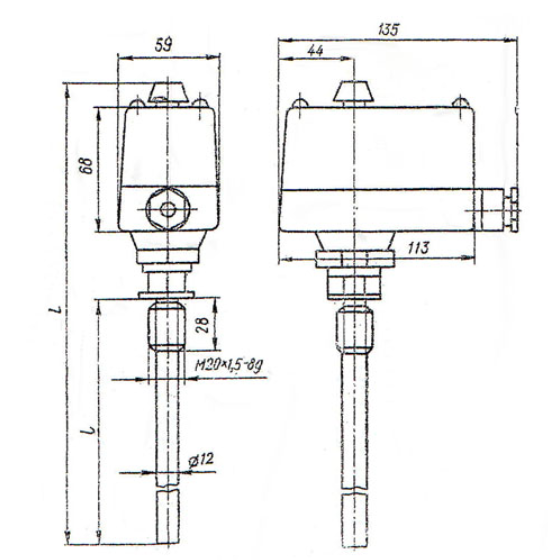

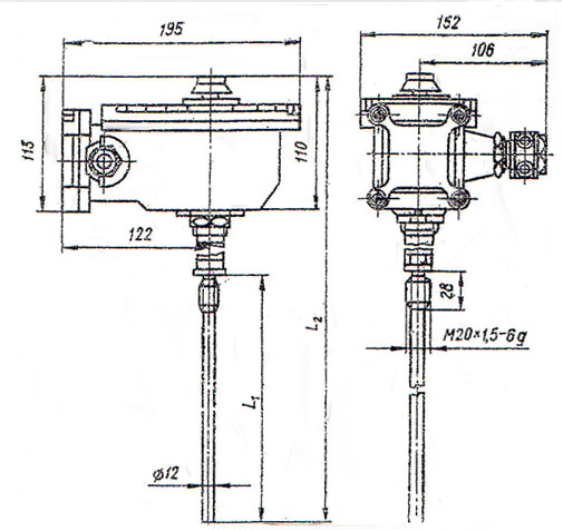

Габаритные размеры |
|
