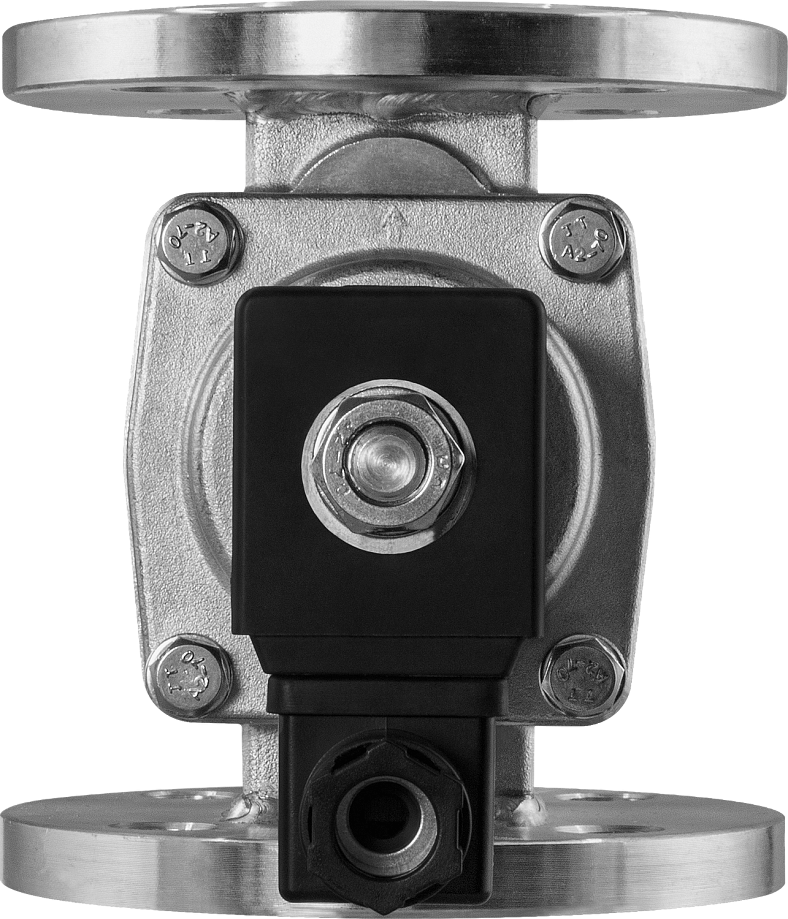

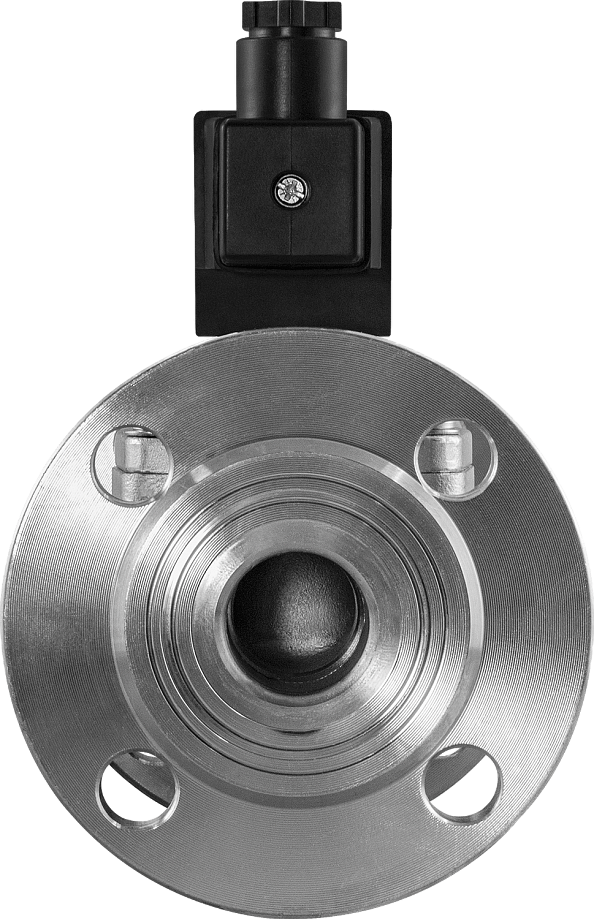

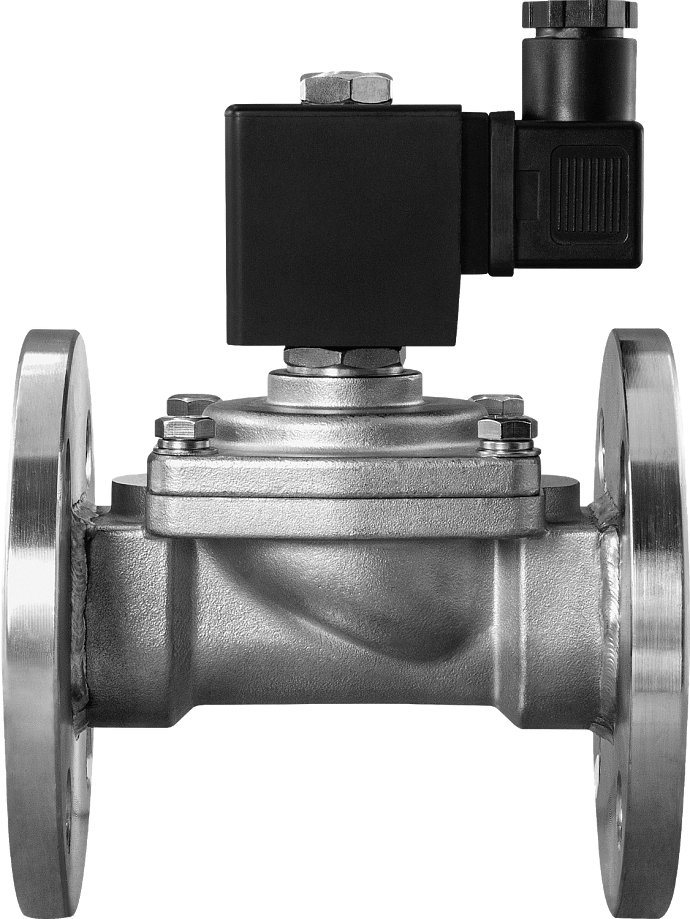

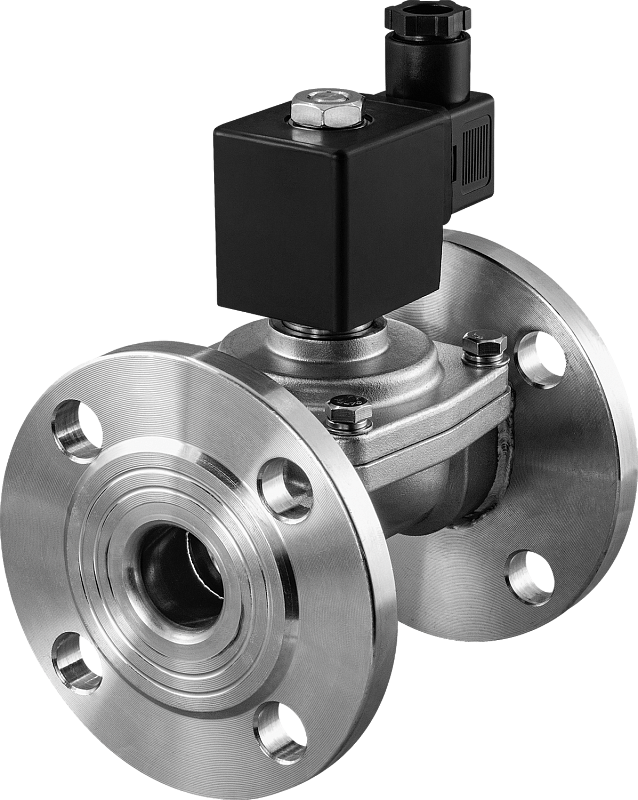

Клапан нормально закрытый AR-YCPS31F

Клапан соленоидный фланцевый нормально закрытый фланцевый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла, спирт
Температура рабочей среды: −20…+180°С
Рабочее давление: 0...1 МПа
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F1"...F2"

В закладки

от 28 060 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (37)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый фланцевый прямого действия с поршнем AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Срабатывание при нулевом давлении

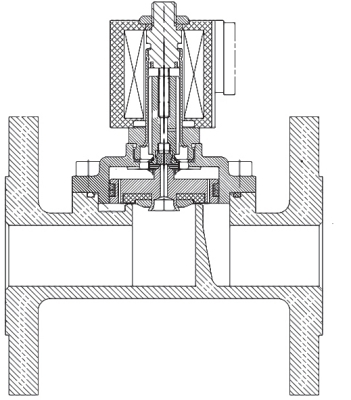

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, масла, спирт
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0...1 МПа
Диаметр условного прохода		25...50 мм
Присоединение		Фланцевое F1"...F2"
Питание		~220 B, ~110 B, ~24 B, =24 B, =12 B

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
25	S21H IP65	22 ВА	V	V	V
	S21H IP65	15 Вт				V	V
	ASE21H* IP65	5,5 ВА	V
	ASE21H* IP65	10 Вт				V	V
	ASEx1320** IP65	28 ВА	V
	ASEx1320** IP65	20 Вт				V	V
	ASEx282** IP65	24 ВА	V	V	V
	ASEx282** IP65	17 Вт				V	V
32...50	SD11H, IP65	44 ВА	V
	SD11H, IP65	33 Вт				V
	SD01H IP65	35 ВА	V	V	V
	SD01H IP65	30 Вт				V	V
	ASEx545** IP65	26 ВА	V	V	V
		18 Вт				V
		23 Вт					V

*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCPS31-25F-1- FSP	25	10	F1"	0	1	3500
AR-YCPS31-32F-1.1/4- FSP	32	20	F1¼"			6300
AR-YCPS31-40F-1.1/2- FSP	40	25	F1½"			6400
AR-YCPS31-50F-2- FSP	50	41	F2"			7600

Расшифровка обозначения на примере клапана AR-YCPS31-25F-1-XYZ:
AR-YCPS31 – модель клапана.
25F – диаметр условного прохода в мм.
1 - размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

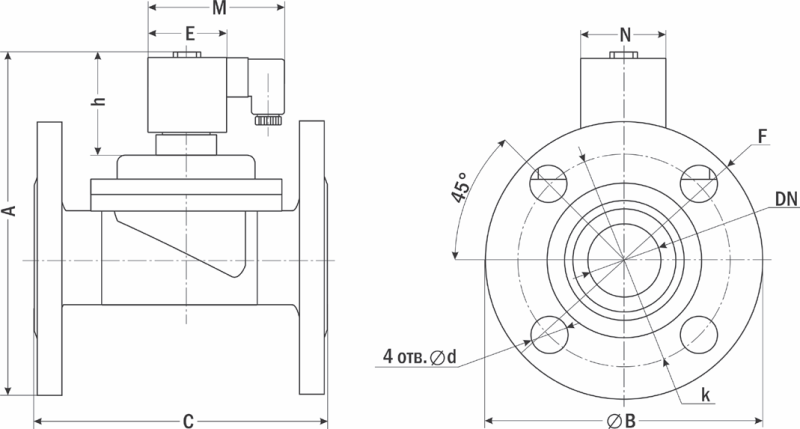

Габаритные размеры

Размер, мм	YCPS31-25F	YCPS31-32F	YCPS31-40F	YCPS31-50F
DN	25	32	40	50
A	155	205	215	230
∅B	110	129	150	157
C	125	152	159	184
∅d	13,5	18	18	18
E	47	75	75	75
F	1"	1¼"	1½"	2"
h	62	98	90	90
k	86	100	92	107
M	76	102	104	102
N	39	56	56	56

Версия: 2023-04-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.04.2023	0.6 Мб
