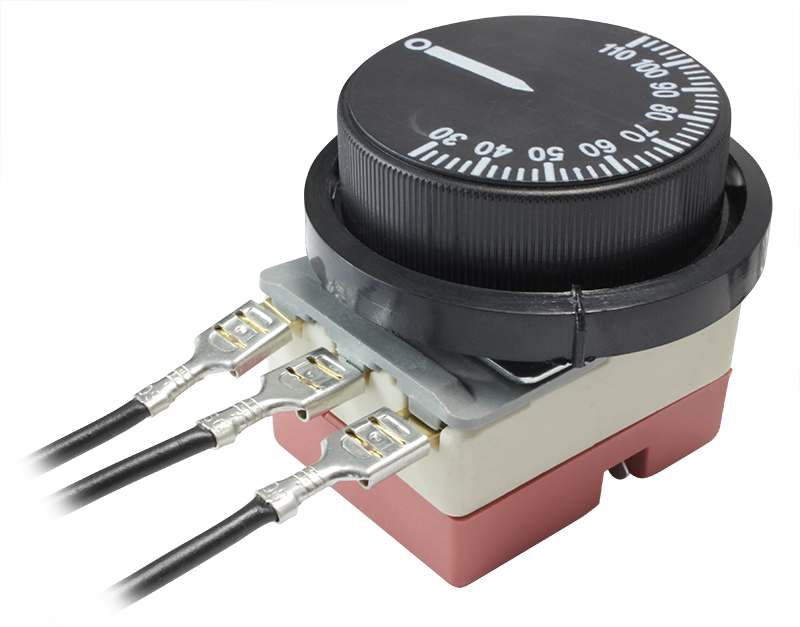

Термостат ДР-Т-2Х с переключающимися контактами предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

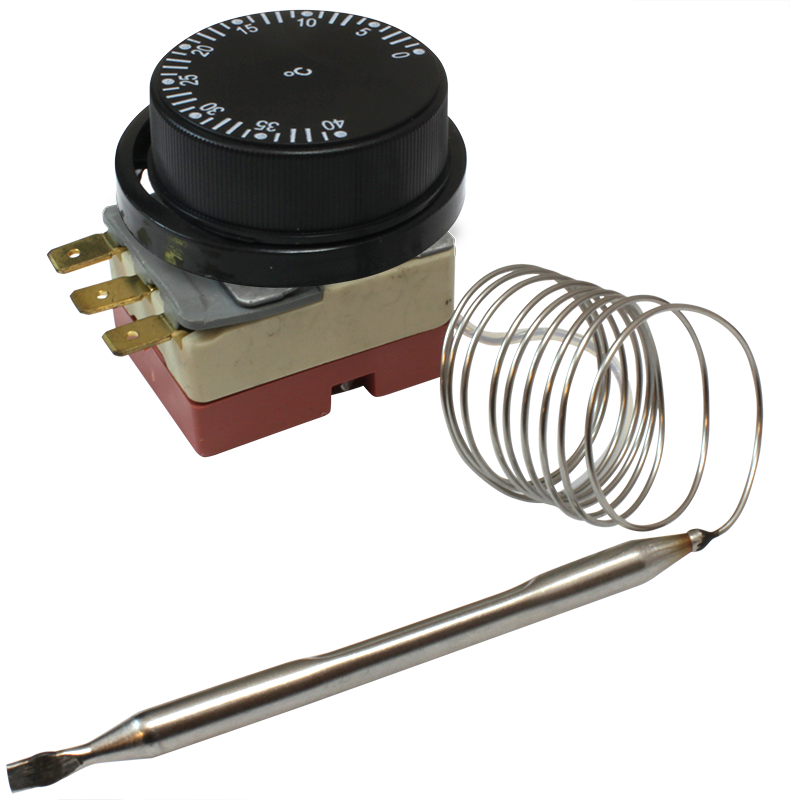

Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Если установить ручкой значение +35...+40°C, тогда при нагреве до +38...+42°C реле сработает. При охлаждении примерно до +35°C реле выключится.
Особенности:
- Капиллярные термостаты
- Работа на нагрев или охлаждение
- Установка температуры при помощи поворотной шкалы
- Не требуют питания
Технические характеристики:
Параметр | Значение |
Диапазоны регулирования температуры | +35...+40°C |
Погрешность | ±5°С |
Реле | ~16 А, 220 В
|
Крепление | Щитовое |
Длина капилляра | 940 мм |
Длина термобаллона (L) | 110 мм |
Диаметр термобаллона (D) | 6 мм |
Габаритные размеры | 46×35×54 мм
|
Вес
| 78 г
|

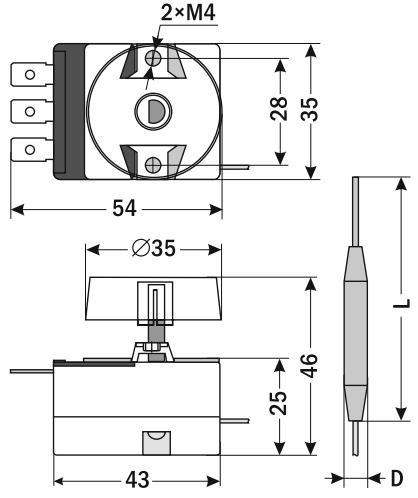

Габаритные размеры |
|
Версия: 2021-07-18-КВА
