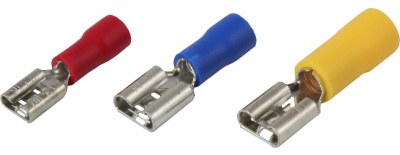

Разъем плоский изолированный НПИ-М

Разъем плоский изолированный для формирования быстроразъемных соединений многожильных медных проводов

Сечение проводника: 0,5...6 мм²
Присоединяемый контакт: 0,5×2,8 мм, 0,5×4,75 мм, 0,8×4,75 мм, 0,8×6,35 мм
Максимальная сила тока: 10...24 А

Цена указана за 100 штук

В закладки

от 4 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Разъем плоский изолированный НПИ-М для формирования быстроразъемных соединений многожильных медных проводовТехнические характеристики:

Модель	Сечение проводника, мм²	Присоединяемый контакт, мм	Габаритные размеры, мм	Max сила тока, А	Цвет изоляции
НПИ-М1,25-0847	0,5...1,5	0,8×4,75	5,6×5,6×19	10	Красный
НПИ-М1,25-0863	0,5...1,5	0,8×6,35	5,6×7,4×21	10	Красный
НПИ-М2-0528	1,5...2,5	0,5×2,8	∅ 6,5×19,5	15	Синий
НПИ-М2-0547		0,5×4,75	∅ 6,5×20
НПИ-М2-0847		0,8×4,75	∅ 6,5×19
НПИ-М2-0863		0,8×6,35	6,5×7,4×21
НПИ-М5,5-0863	4...6	0,8×6,35	8×7,4×24	24	Желтый

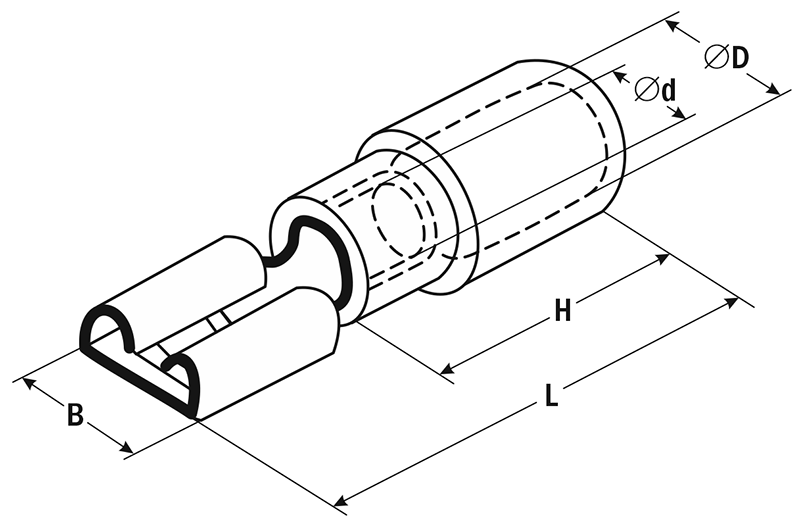

Габаритные размеры

Модель	Размеры, мм
Модель	B	⌀ D	⌀ d	H	L
НПИ-М1,25-0847	5,6	3,8	1,7	10	19
НПИ-М1,25-0863	7,4	3,8	1,7	10	21
НПИ-М2-0528	3,9	4	3	10,5	19,5
НПИ-М2-0847	5,6	4,3	2,3	10	19
НПИ-М2-0863	7,4	4,3	2,3	10	21
НПИ-М2-0547	5,6	4,3	2,3	10,6	20
НПИ-М5,5-0863	7,4	5,7	3,4	12,5	24

Версия: 2021-06-25-КВА

Артикул	Сечение проводника, мм²	Присоединение	Количество	Срок поставки	Стоимость
0,5...1,5 1,5...2,5 4…6	Присоед.контакт 0,5x2,8 мм Присоед.контакт 0,5x4,75 мм Присоед.контакт 0,8x4,75 мм Присоед.контакт 0,8x6,35 мм	партия 100 шт партия 1000 шт 1 штука (для таймеров ARCOM-WT16, -WT17) 1 штука (для кнопок SD16-V, сирен UC6-V)

Артикул	Сечение проводника, мм²	Присоединение	Количество	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Сечение проводника, мм²	Присоединение	Количество	Срок поставки	Стоимость
O66124	0,5...1,5	Присоед.контакт 0,8x4,75 мм	партия 100 шт	Со склада	255 руб. – +
O66122	1,5...2,5	Присоед.контакт 0,5x2,8 мм	партия 100 шт	Со склада	413 руб. – +
O66129	1,5...2,5	Присоед.контакт 0,5x2,8 мм	партия 1000 шт	Со склада	3690 руб. – +
O66133	1,5...2,5	Присоед.контакт 0,5x2,8 мм	1 штука (для кнопок SD16-V, сирен UC6-V)	Со склада	11 руб. – +
O66123	1,5...2,5	Присоед.контакт 0,5x4,75 мм	партия 100 шт	Со склада	413 руб. – +
O66130	1,5...2,5	Присоед.контакт 0,5x4,75 мм	партия 1000 шт	Со склада	3690 руб. – +
O66131	1,5...2,5	Присоед.контакт 0,8x6,35 мм	партия 1000 шт	Со склада	3930 руб. – +
O66132	1,5...2,5	Присоед.контакт 0,8x6,35 мм	1 штука (для таймеров ARCOM-WT16, -WT17)	Со склада	4 руб. – +

Артикул	Сечение проводника, мм²	Присоединение	Количество	Срок поставки	Стоимость
O66124	0,5...1,5	Присоед.контакт 0,8x4,75 мм	партия 100 шт	Со склада	255 руб. – +
O66126	0,5...1,5	Присоед.контакт 0,8x6,35 мм	партия 100 шт	Снято с производства	532 руб. – +
O66122	1,5...2,5	Присоед.контакт 0,5x2,8 мм	партия 100 шт	Со склада	413 руб. – +
O66129	1,5...2,5	Присоед.контакт 0,5x2,8 мм	партия 1000 шт	Со склада	3690 руб. – +
O66133	1,5...2,5	Присоед.контакт 0,5x2,8 мм	1 штука (для кнопок SD16-V, сирен UC6-V)	Со склада	11 руб. – +
O66123	1,5...2,5	Присоед.контакт 0,5x4,75 мм	партия 100 шт	Со склада	413 руб. – +
O66130	1,5...2,5	Присоед.контакт 0,5x4,75 мм	партия 1000 шт	Со склада	3690 руб. – +
O66125	1,5...2,5	Присоед.контакт 0,8x4,75 мм	партия 100 шт	Снято с производства	270 руб. – +
O66127	1,5...2,5	Присоед.контакт 0,8x6,35 мм	партия 100 шт	Под заказ к 2025.07.30	394 руб. – +
O66131	1,5...2,5	Присоед.контакт 0,8x6,35 мм	партия 1000 шт	Со склада	3930 руб. – +
O66132	1,5...2,5	Присоед.контакт 0,8x6,35 мм	1 штука (для таймеров ARCOM-WT16, -WT17)	Со склада	4 руб. – +
O66128	4…6	Присоед.контакт 0,8x6,35 мм	партия 100 шт	Снято с производства	409 руб. – +
