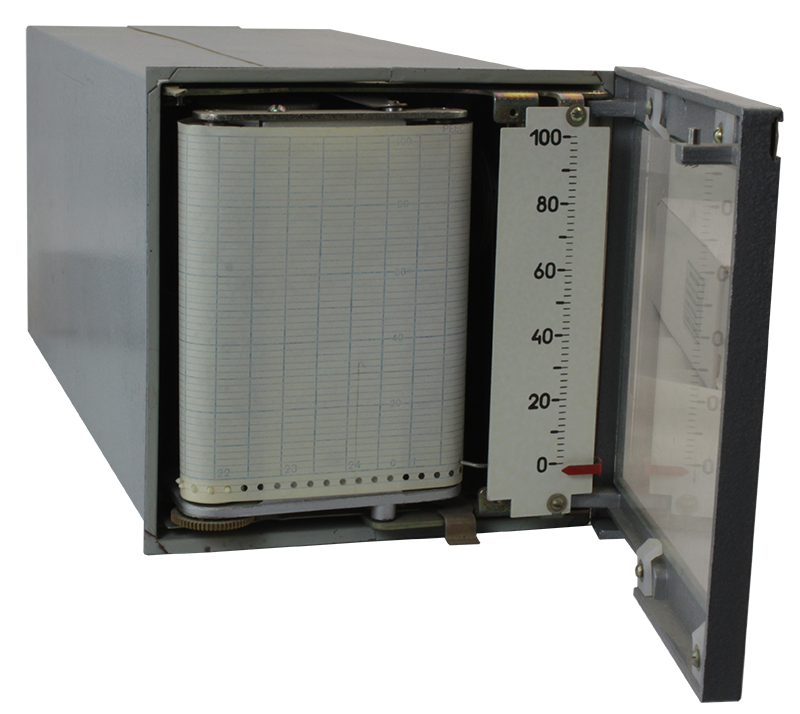

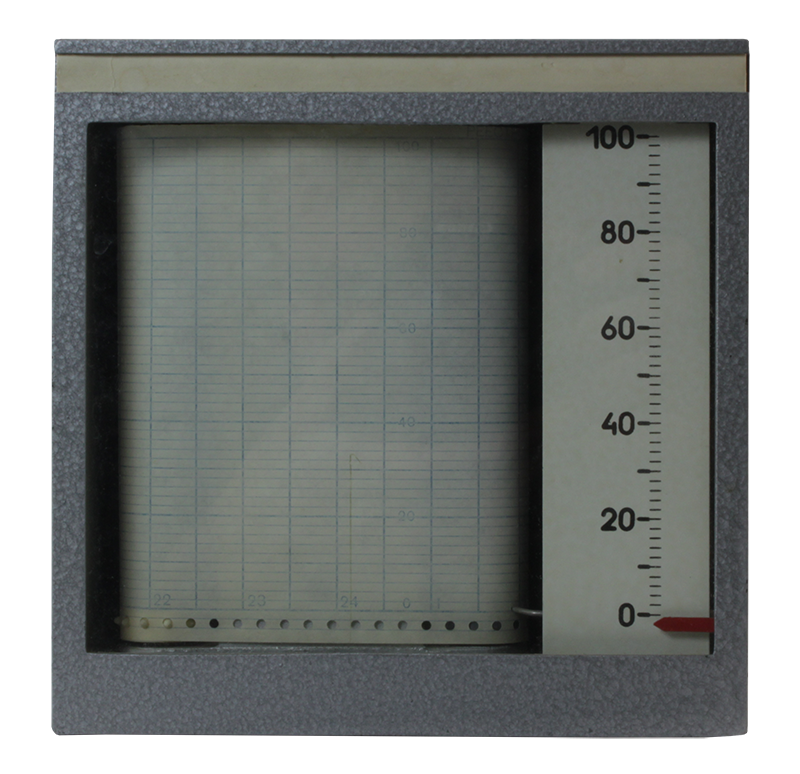

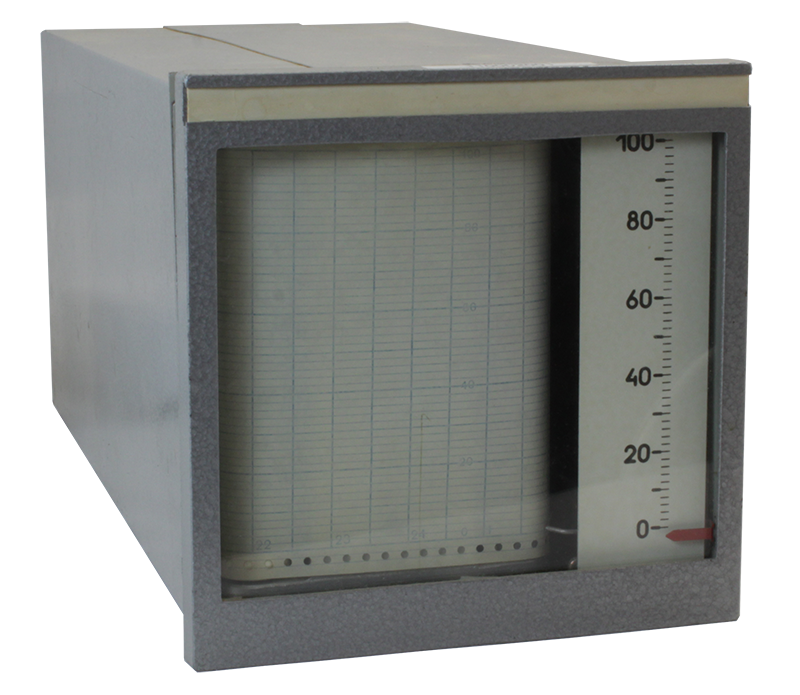

Прибор контроля пневматический регистрирующий ПКР.1 предназначен для непрерывной записи на ленточной диаграмме и показания по шкале величины одного параметра, изменение которого преобразовано в изменение давления воздуха от 20 до 100 кПа
Принцип работы:
Принцип действия измерительного механизма приборов основан на методе силовой компенсации, при котором момент, развиваемый чувствительным элементом, уравновешивается моментом пружины обратной связи
Технические характеристики:
Параметр | Значение |
Диапазон изменения входных аналоговых сигналов
| 20...100 кПа
|
Класс точности | 1
|
Длина шкалы | 100 мм
|
Питание | ~220 В, 50 Гц |
Монтаж | в щит |
Вырез в щите | 138×138 мм
|
Давление воздуха питания приборов | 140 кПа |
Скорость перемещения диаграммной ленты
| 20 мм/ч
|
Климатическое исполнение
| УХЛ4.2
|
Условия эксплуатации | −10...+60°C; 80%RH |
Расход воздуха питания
| ≤1,3 л/мин |
Габаритные размеры | 144×167×365 мм |
Вес | ≤4 кг |

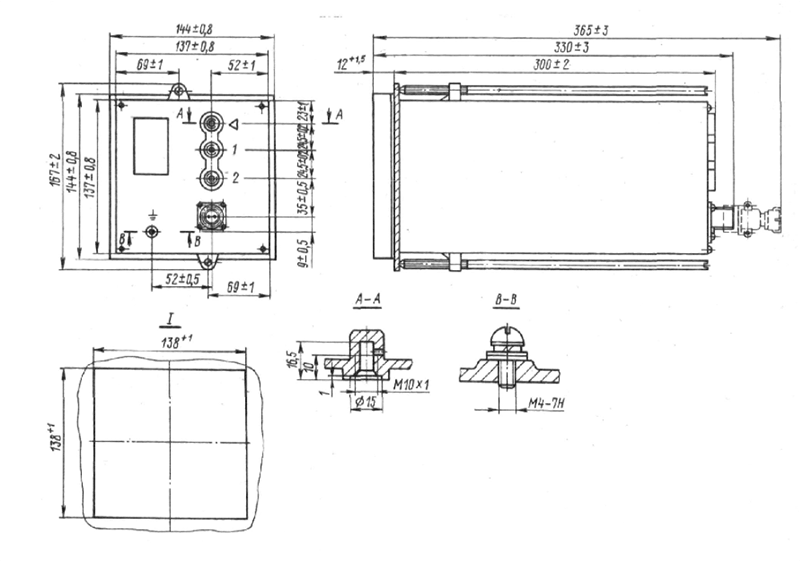

Габаритно – монтажные размеры |
|
