Клапан нормально закрытый AR-HX-3

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы
Температура рабочей среды: +0,1...+180°С
Рабочее давление: 0...0,3 МПа
Диаметр условного прохода: 1 мм
Материал корпуса: нержавеющая сталь SUS304
Материал уплотнения: cиликон
Присоединение: вход – резьбовое наруж. М10×1; выход – штуцер под трубку с внутр. ∅ 7 мм

-->

В закладки

от 1 430 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (4)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-HX-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер
Долгий срок службы

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы
Материал	корпуса, пружины – нержавеющая сталь SUS304; поршня – нержавеющий чугун JL37B; штуцер – латунь HPb58; уплотнения – силикон
Температура рабочей среды	+0,1...+180°С
Рабочее давление	0...0,3 МПа
Диаметр условного прохода	1 мм
Присоединение	Вход – резьбовое наруж. М10×1; выход – штуцер под трубку с внутр. ∅ 7 мм
Катушка	SB069, IP65 Взрывозащищенная ASEx542, IP65
Питание	~220 В, ~110 В, ~24 В =110 В*, =24 В, =12 В
Мощность	SB069: 10 ВА (АС), 6 Вт (DC) ASEx542: 13 ВА (AC), 15 Вт (DC)

* Только для SB069
Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	P_min , МПа	P_max , МПа	Вес, г
AR-HX-3-1-10×1-MSQ	1	0,09	Вход – наруж. М10×1, выход – штуцер ∅ 7 мм	0,0	0,3	125

Расшифровка обозначения клапана AR-HX-3 XYZ:
AR-HX-3 – модель клапана.
1 – диаметр условного прохода в мм.
10×1 – размер резьбы присоединения.
X – присоединение: М – метрическая резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: Q – силикон.

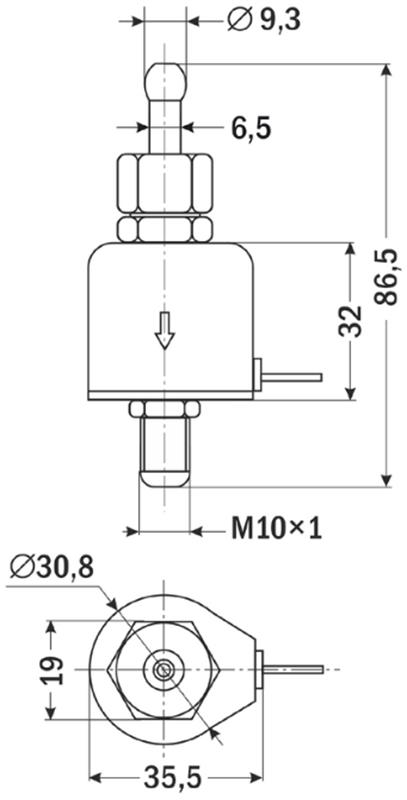

Габаритные размеры

Версия: 2021-10-20-ШАР
