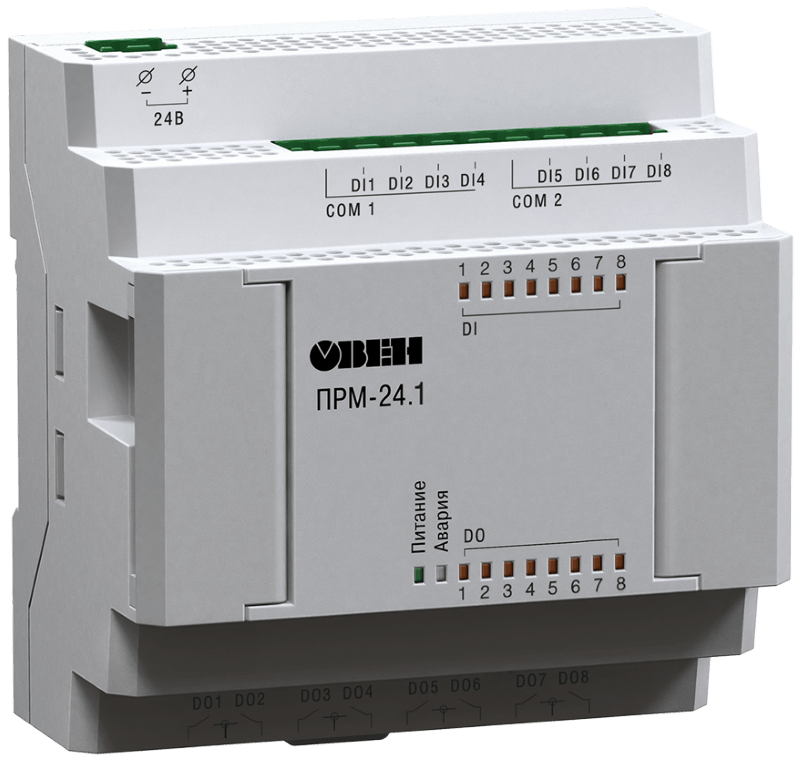

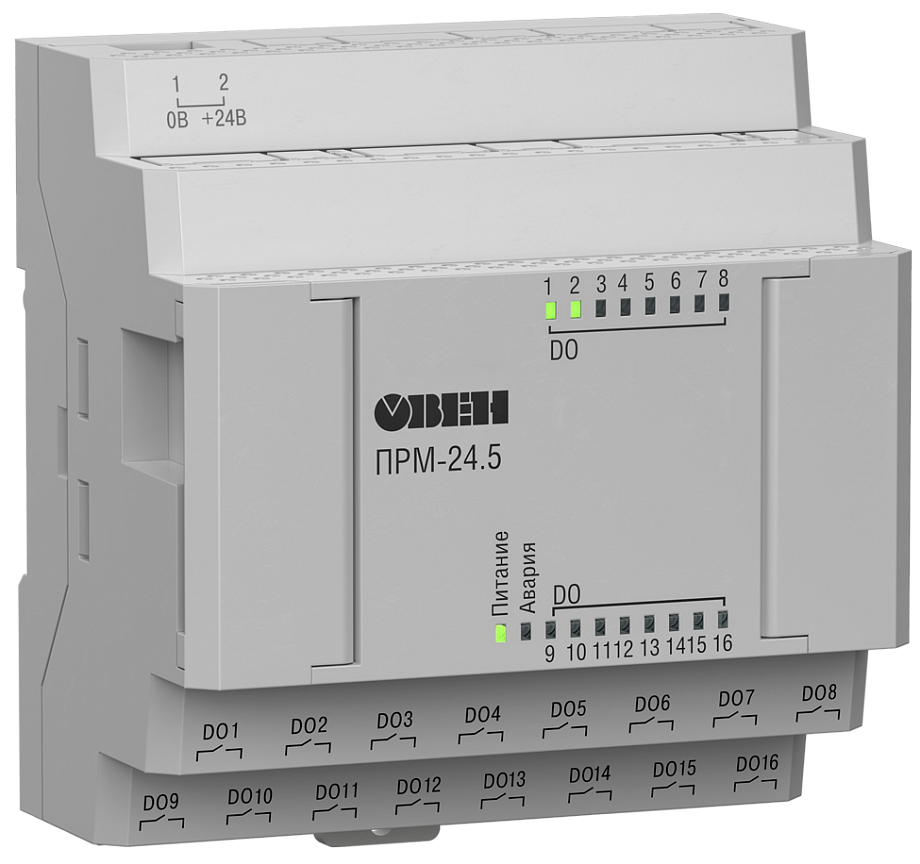

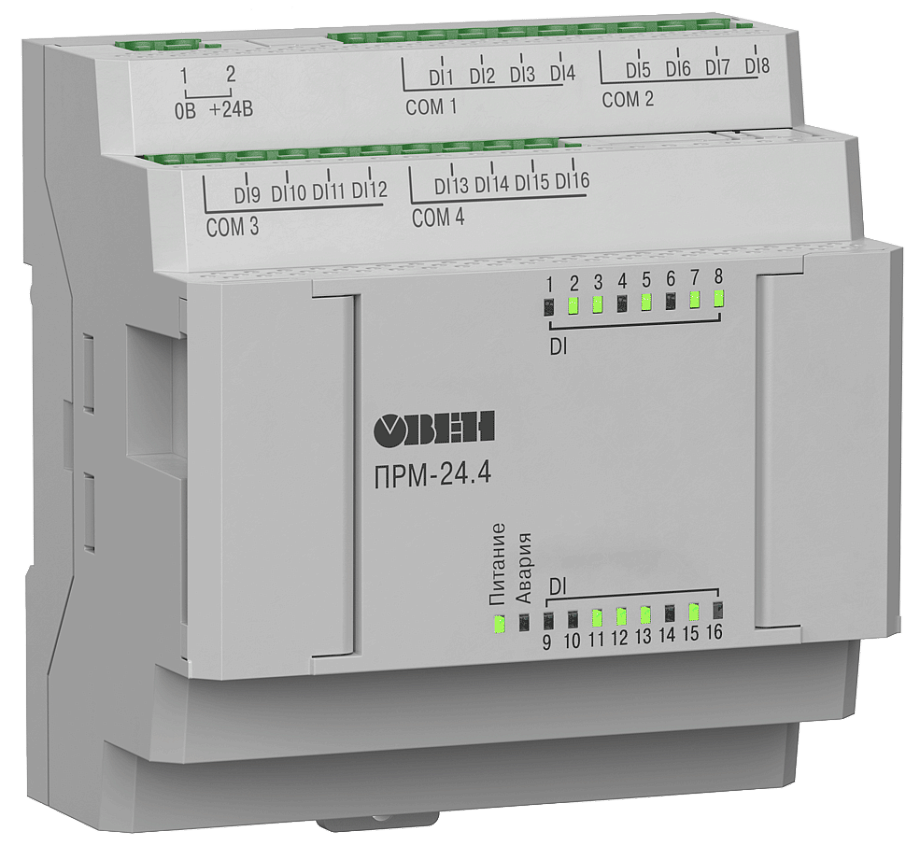

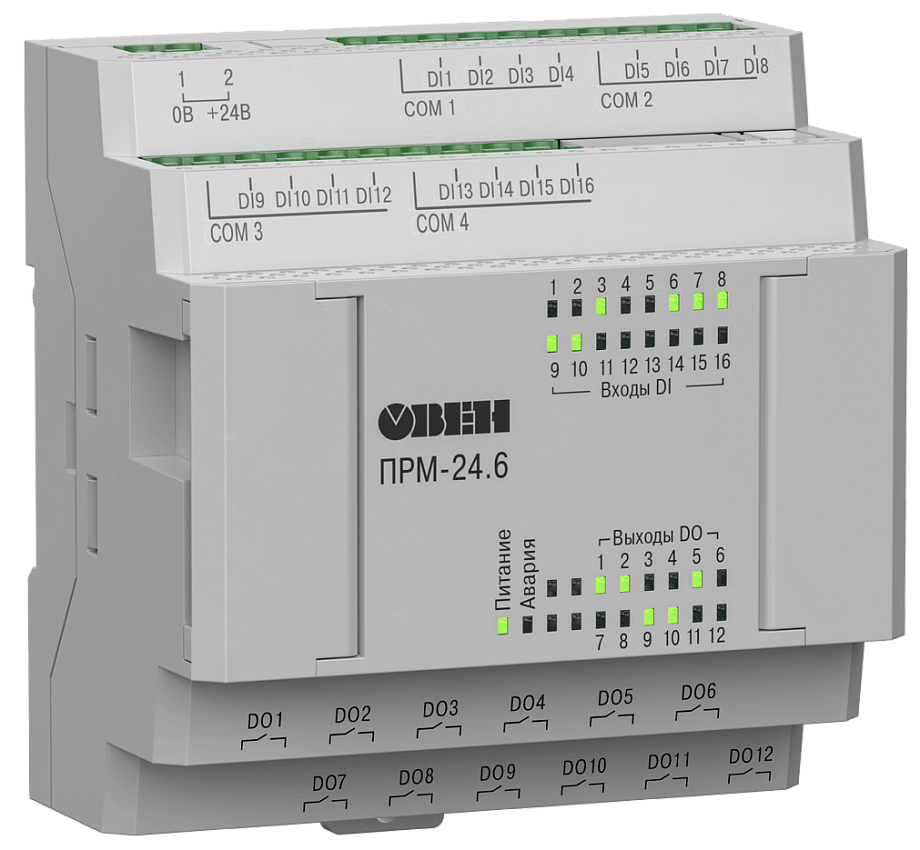

Модуль расширения входов/выходов ОВЕН ПРМ

Прибор для увеличения количества входов и выходов программируемого реле ОВЕН ПР200 и ПР102

Количество входов: 8 дискретных или 4 аналоговых
Количество выходов: 4 или 8 дискретных, или 2 аналоговых
Тип выхода: э/м реле или 4…20 мА / 0…10 В
Питание: ~90…264 В / =127...373 В или =9…30 В
Защита: IP20
Монтаж: на DIN-рейку (стандарт 5S)

В закладки

от 7 440 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200 и ПР102:

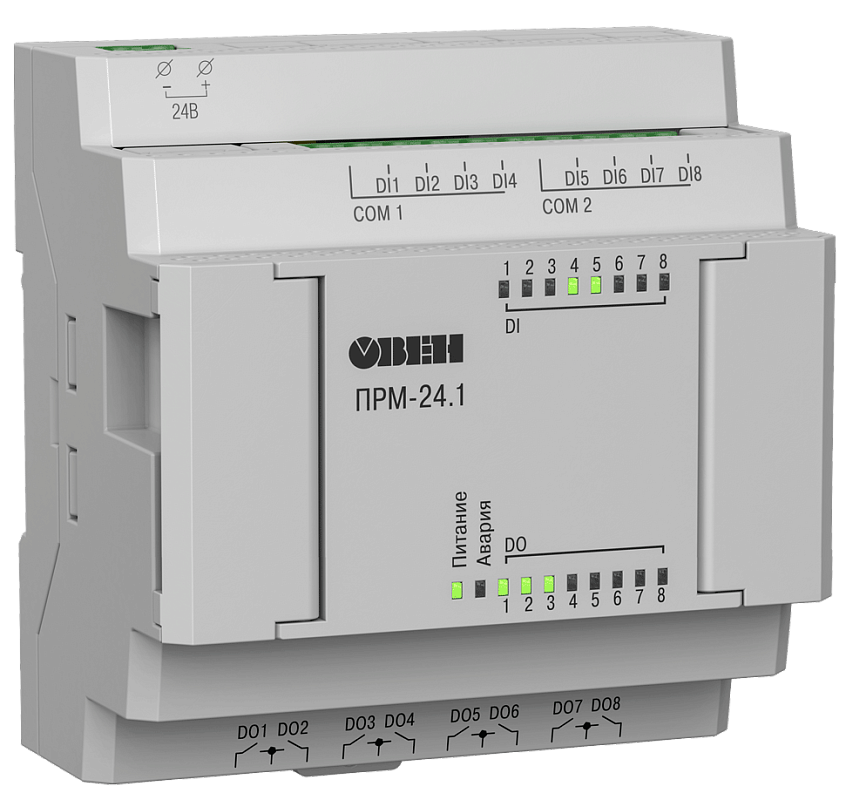

ПРМ-1 – для увеличения дискретных входов и выходов;

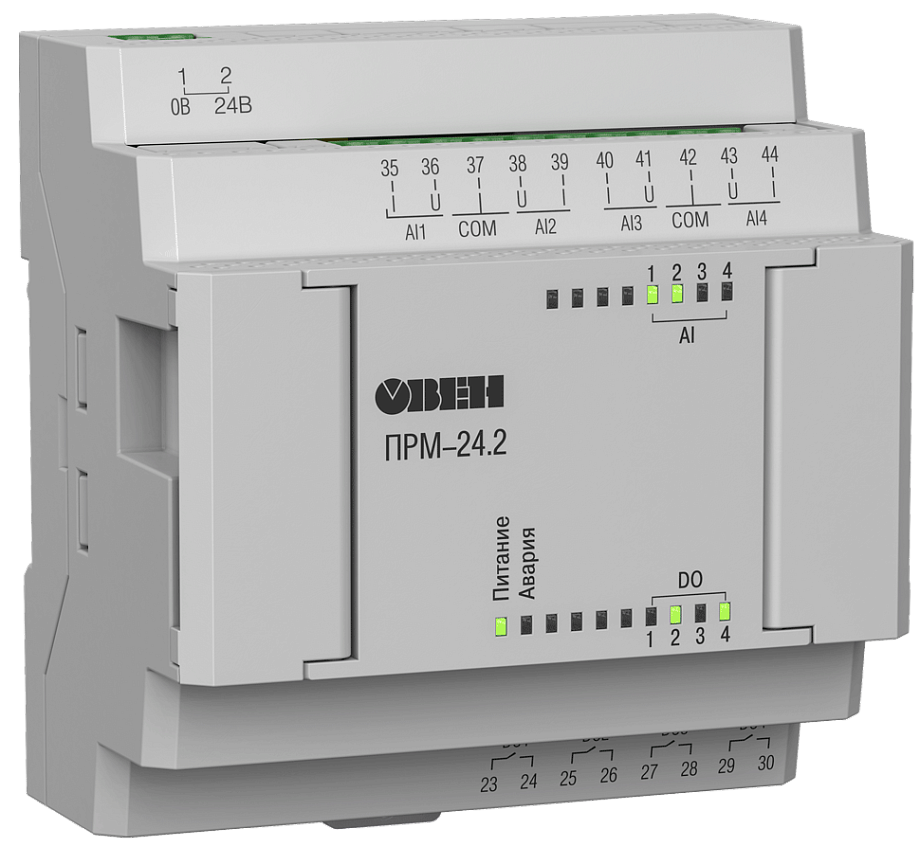

ПРМ-2 - для увеличения аналоговых входов и дискретных выходов;

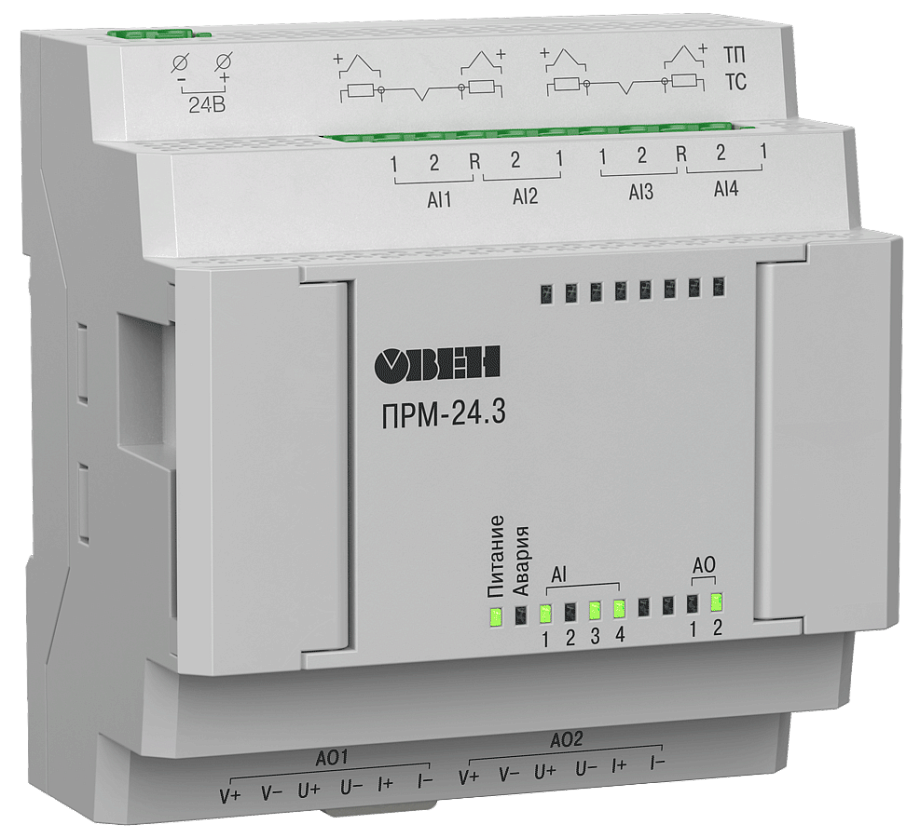

ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Особенности:

Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР
Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР
Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы
Входы модулей гальванически развязаны относительно питания
Модули имеют свое независимое питание, что повышает надежность системы
Можно использовать головное ПР и модули с разным типом питания
Две модификации модулей на разные питания: 230 В и 24 В

Технические характеристики ПРМ

Параметр	Значение
Диапазон напряжения питания	ПРМ-220.х: ~90...264 В, =127...373 В ПРМ-24.х: 9...30 В
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями	ПРМ-220.1: 2830 В ПРМ-220.2 и ПРМ-220.3: 2300 В ПРМ-24.1: 1780 В ПРМ-24.2 и ПРМ-24.3: 510 В
Потребляемая мощность	ПРМ-220.х: ≤ 8 ВА ПРМ-24.х: ≤ 4 Вт
Тип корпуса	На DIN-рейку (стандарт 5S)

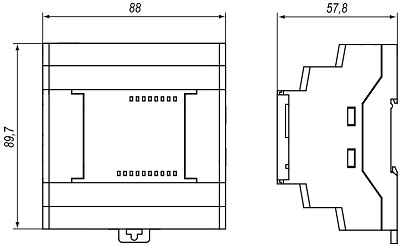

Габаритные размеры	89,7×88×57,8 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса прибора, не более (для всех вариантов исполнений)	400 г
Температура окружающего воздуха	ПРМ-х.1, ПРМ-х.3: −20…+55°C ПРМ-х.2: −40…+55°C

Характеристики дискретных входов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8	8
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» Датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	−3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5...8)	Групповая по 4 входа (1…4, 5...8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-1

Параметр	Значение
Количество	8
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при ≤ ~250 В Cos φ > 0,95; 3 А при ≤ =30 В
Время переключения из состояния «0» в состояние «1» и обратно	≤ 10 мс
Гальваническая развязка	Групповая, по 2 выхода
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретно-аналоговых входов ПРМ-2

Параметр	Значение
Количество	4
Тип	Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме	да
Период обновления значений четырех каналов, не более	1 мс
Разрядность встроенного АЦП	12 бит
Номинальное напряжение питания входов при работе в дискретном режиме	24 В
Предел основной приведенной погрешности при работе с:	Унифицированными сигналами: ±0,5 % Термисторами РТС и NTC: 0...150 кОм включительно, не более: ± 1,0 % 151...300 кОм включительно, не более:± 2,0 %
Гальваническая развязка	Отсутствует
Режим дискретного входа	Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»: 1...8 В (устанавливается в OwenLogic) Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»: 2...9 В (устанавливается в OwenLogic)

Характеристики дискретных входов ПРМ-2

Параметр	Значение
Количество	4
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2300 В

Характеристики дискретных входов ПРМ-3

Параметр	Значение
Количество	4
Тип измеряемых сигналов	Аналоговый: Термопары (ГОСТ Р 8.585-2001) Термометры сопротивления (ГОСТ Р 6651-2009) Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС	0,8 сек
Время опроса одного канала ТП /унифицированного сигнала	0,6 сек
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа, не менее	10 кОм
Внешнее сопротивление для измерения тока	45...50 Ом
Гальваническая развязка	Отсутствует
Предел основной приведенной погрешности при измерении:	термоэлектрическими преобразователями: ±0,5% термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока: ±0,25%

Характеристики аналоговых выходов ПРМ-3

Параметр	Значение
Количество	2
Тип аналогового выхода	Универсальный: 4...20 мА/0...10 В (выбирается в OwenLogic)
Разрядность ЦАП	12 бит
Гальваническая развязка	индивидуальная
Электрическая прочность изоляции	510 В

Габаритные размеры

Модификации

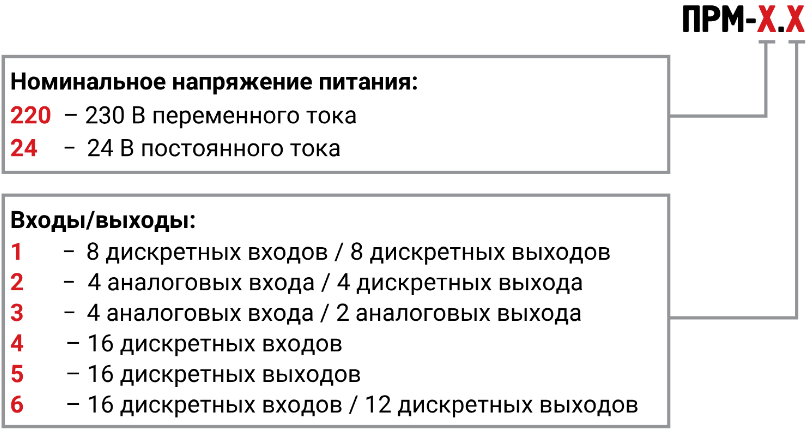

Модификация	Питание	Дискретные входы	Аналоговые входы	Дискретные выходы	Аналоговые выходы
ПРМ-24.1	=24 В	8 (Д)	-	8 (Р)	-
ПРМ-220.1	~230 В	8 (ДФ)	-	8 (Р)	-
ПРМ-24.2	=24 В	-	4 (ДАТ)	4 (Р)	-
ПРМ-220.2	230 В	-	4 (ДАТ)	4 (Р)	-
ПРМ-24.3	=24 В	-	4	-	2 (И/У)
ПРМ-220.3	230 В	-	4	-	2 (И/У)

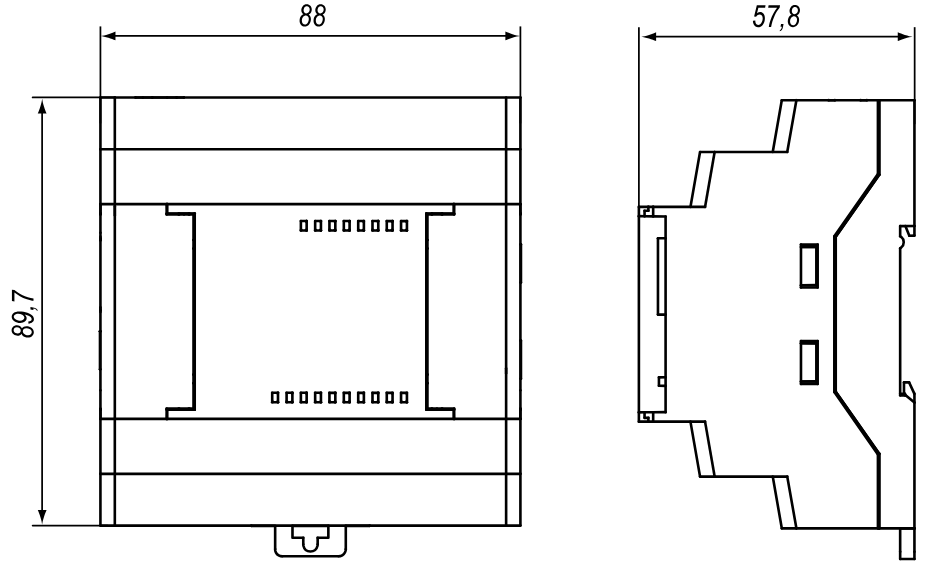

Габаритные размеры

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации ПРМ-1	24.08.2021	3.45 Мб
Руководство по эксплуатации ПРМ-2	24.08.2021	4.73 Мб
Руководство по эксплуатации ПРМ-3	24.08.2021	4.46 Мб
Декларация о соответствии на ПРМ-24В	24.08.2021	0.09 Мб
Декларация о соответствии на ПРМ-220В	24.08.2021	0.1 Мб
Декларация о соответствии ПРМ-Х.3 24В	24.08.2021	0.69 Мб
Декларация о соответствии ПРМ-Х.3 220В	24.08.2021	0.73 Мб
Декларация о соответствии на ПРМ-Х.2	24.08.2021	0.81 Мб
