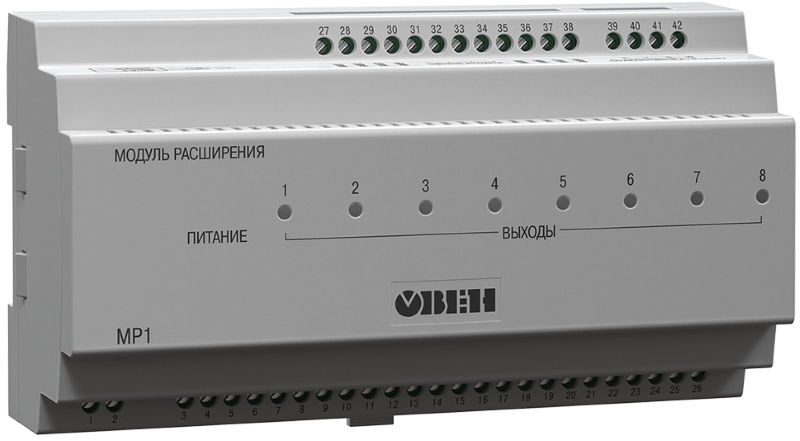

Модуль расширения ОВЕН МР1

Модуль расширения выходных элементов для приборов МВУ8, МПР51

Количество выходов: 8
Тип дискретных выходных сигналов: NPN, электромагнитное реле, симисторная оптопара, выход для управления твердотельным реле
Монтаж: на DIN-рейку

В закладки

13 122 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Восьмиканальный блок дискретных выходных элементов для приборов МВУ8, МПР51

Особенности:

Увеличение количества выходных элементов МВУ8
Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи NPN-типа, например МПР51 (аналог БКМ1)
8 дискретных выходных элементов в различных комбинациях: (э/м реле 4 А, 220 В; транзисторные оптопары 400 мА, 60 В; симисторные оптопары 0,5 А, 250 В; для управления твердотельным реле 4...6 В, 50 мА)

Технические характеристики:

Параметры	Значения
Напряжение питания	~90...264 В, 47...63 Гц
Потребляемая мощность	≤ 12 ВА
Количество выходных элементов	8
Тип корпуса	На DIN-рейку, стандарт 5S
Габаритные размеры корпуса	157×86×58 мм
Степень защиты корпуса	IP20
Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже без конденсации влаги)	+1...+50 °C 86...106,7 кПа ≤ 80%RH
Характеристики выходных элементов
Тип выходного элемента (ВЭ)	Р — электромагнитное реле	4 А при 220 В 50 Гц, cos φ > 0,4
	К— транзисторная оптопара структуры NPN-типа	400 мА при 60 В
	С— симисторная оптопара для управления однофазной нагрузкой	50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
	Т — выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.07.2023	0.25 Мб
Сертификат соответствия	05.02.2013	0.15 Мб

Артикул	Выходы	Срок поставки	Стоимость
8К 8Р 8С 8Т КККККККР ККККРРРР ККРРРРРР ССРРРРРР ССССКККК ССССРРРР ТТРРРРРР ТТТСККРР ТТТСРРРР ТТТСССРР ТТТТРРРР ТТТТСССР ТТТТТТРР

Артикул	Модель	Выходы	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Выходы	Срок поставки	Стоимость
F89955	МР1-K	8К	2...4 недели	13122 руб. – +
F89956	МР1-P	8Р	2...4 недели	13122 руб. – +
F89957	МР1-C	8С	2...4 недели	13122 руб. – +
F89958	МР1-T	8Т	2...4 недели	13122 руб. – +
F89959	МР1-КККККККР	КККККККР	2...4 недели	13122 руб. – +
F89960	МР1-ККККРРРР	ККККРРРР	2...4 недели	13122 руб. – +
F89961	МР1-ККРРРРРР	ККРРРРРР	2...4 недели	13122 руб. – +
F89962	МР1-ССРРРРРР	ССРРРРРР	2...4 недели	13122 руб. – +
F89963	МР1-ССССКККК	ССССКККК	2...4 недели	13122 руб. – +
F89964	МР1-ССССРРРР	ССССРРРР	2...4 недели	13122 руб. – +
F89965	МР1-ТТРРРРРР	ТТРРРРРР	2...4 недели	13122 руб. – +
F89966	МР1-ТТТСККРР	ТТТСККРР	2...4 недели	13122 руб. – +
F89967	МР1-ТТТСРРРР	ТТТСРРРР	2...4 недели	13122 руб. – +
F89968	МР1-ТТТСССРР	ТТТСССРР	2...4 недели	13122 руб. – +
F89969	МР1-ТТТТРРРР	ТТТТРРРР	2...4 недели	13122 руб. – +
F89970	МР1-ТТТТСССР	ТТТТСССР	2...4 недели	13122 руб. – +
F89971	МР1-ТТТТТТРР	ТТТТТТРР	2...4 недели	13122 руб. – +
