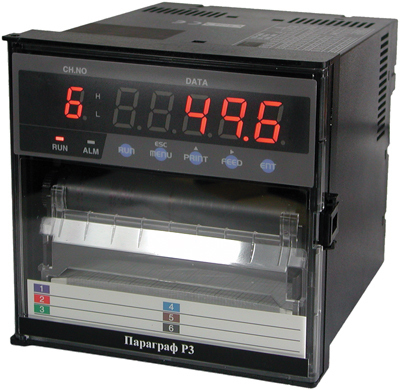

Регистратор «ПАРАГРАФ P3»

Прибор для измерения, регистрации и регулирования температуры и других физических величин, записи измеренных величин на бумажную диаграммную ленту

Количество каналов: 6
Универсальный вход и диапазон
Регистрация: растровое изображение
Печать: матричная
Интерфейс: RS-232 (опционально – RS-485)
Цифровые входы/выходы (опционально): 6 выходных реле, 3 цифровых входа или 3 цифровых входа+6 выходных реле
Защита: IP65 (со стороны лицевой панели)
Датчик отсутствия бумаги (опционально)
Монтаж: в щит
Госреестр № 34901-12

В закладки

от 239 305 руб. Наличие: На заказ Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

«ПАРАГРАФ P3» – 6-канальный матричный самописец с универсальным входом для измерения, регистрации и регулирования температуры и других физических величин, записи измеренных величин на бумажную диаграммную лентуОсобенности:

6 входов
Запись на диаграммную бумагу шириной 100 мм (матричная печать)
Звуковой сигнал при отсутствии бумаги
Цвета печати: красный, зеленый, голубой, фиолетовый, коричневый, черный
Время опроса всех каналов: 10 с
Математическая обработка
На платах с датчиком отсутствием бумаги установлены 6 дополнительных выходных реле

Технические характеристики:

Параметр		Значение	Точность
		Значение	на дисплее	на бумаге
		Входные сигналы	Термосопротивления	Pt100-1: −200…+650°С	±(0,15% +0,3°С)	±0,3% диапазона
				JPt100-1: −200…+630°С	±(0,15% +0,3°С)
Pt100-2, JPt100-2: −200…+200°С	±(0,15% +0,2°С)
Термопары	ТХА (K1): −200…+1370°С		±(0,15% +0,7°С)
	ТХА (K2): −200…+600°С		±(0,15% +0,4°С)
	ТХА (K3): −200…+300°С		±(0,15% +0,3°С)
	ТХК (L): −200…+900°С		±(0,15% +0,5°С)
	ТЖК (J1): −200…+1100°С		±(0,15% +0,5°С)
	ТЖК (J2): −200…+400°С		±(0,15% +0,4°С)
	ТЖК (J3): −200…+200°С		±(0,15% +0,3°С)
	ТХКн (E1): −200…+800°С		±(0,15% +0,5°С)
	ТХКн (E2): −200…+300°С		±(0,15% +0,4°С)
	ТХКн (E3): −200…+150°С		±(0,15% +0,3°С)
	ТМКн (T1): −200…+400°С		±(0,15% +0,5°С)
	ТМКн (T2): −200…+200°С		±(0,15% +0,4°С)
	ТНН (N): 0…+1300°С		±(0,15% +0,7°С)
	ТПП (S, R1): 0…+1760°С		±(0,15% +1°С)
	ТПП (R2): 0…+1200°С		±(0,15% +0,8°С)
	ТПР (B): 0…+1820°С		±(0,15% +1°С)
	C: 0…+2320°С		±(0,15% +1°С)
	Au-Fe: 1...2320 К		±(0,15% +1 K)
	U: −200…+400°С		±(0,15% +0,5°С)
	PR40-20: 0…+1880°С		±(0,15% +1°С)
	PL II: 0…+1390°С		±(0,15% +0,7°С)
Аналоговые	Ток I: 4…20 мА Напряжение U: −10…10 мВ, 0…20 мВ, 0…50 мВ, −200…200 мВ, 0…5 В, −10…10 В		±(0,2% +3 е.м.р.)
Аналоговые	−1…1 В		±(0,1% +3 е.м.р.)
Выходные сигналы		6 выходных реле, 3 цифровых входа или 3 цифровых входа+6 выходных реле
Тип реле		Реле (НО-контакт) ~3 А, 250 В; =3 А, 30 В; =0,5 А, 125 В
Интерфейс		RS-232 (опционально RS-485)
Потребляемая мощность		25 ВА
Питание		~100…240 В, 50…60 Гц
Условия эксплуатации	Температура	0…+50°С
Условия эксплуатации	Влажность	20…80%RH
Габаритные размеры Размеры врезного отверстия		145×150×175 мм 138×138 мм

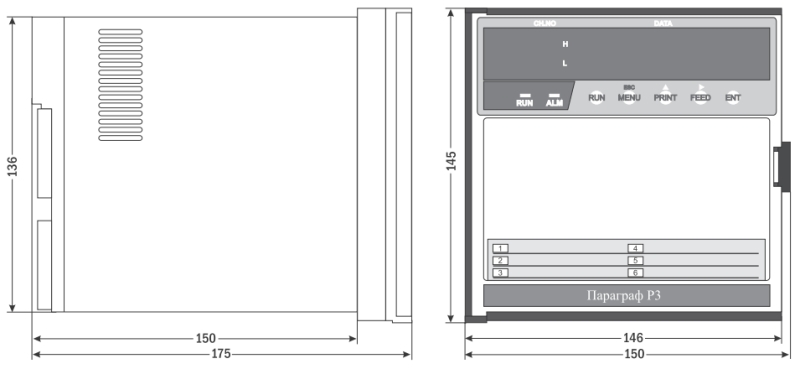

Габаритные размеры

Версия: 2021-10-06-КВА

Документация и схемы

Схема	Размер	Файл

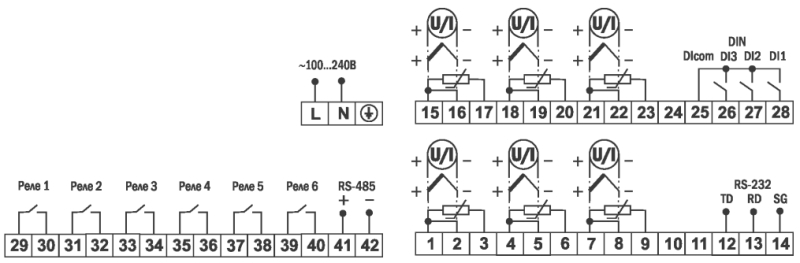

Схема подключения	0.09 Мб

Документ	Дата изменения	Размер	Файл
Информационный буклет	11.10.2022	1.26 Мб
Руководство по эксплуатации	11.10.2022	5.14 Мб
Сертификат об утверждении типа средств измерений RU.C.34.001.A №47826	20.09.2012	0.62 Мб
Сертификат соответствия	11.10.2022	2.01 Мб

Артикул	Интерфейс	Цифровые входы/выходы	Датчик отсутствия бумаги	Срок поставки	Стоимость
RS-232C RS-485	Нет 6 выходных реле 3 цифровых входа 3 цифровых входа+6 выходных реле	Нет Есть

Артикул	Интерфейс	Цифровые входы/выходы	Датчик отсутствия бумаги	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Интерфейс	Цифровые входы/выходы	Датчик отсутствия бумаги	Срок поставки	Стоимость
F06838	RS-232C	Нет	Нет	120 дней	239305 руб. – +
F06839	RS-485	Нет	Нет	120 дней	319655 руб. – +
F06840	RS-232C	6 выходных реле	Нет	120 дней	314415 руб. – +
F06841	RS-485	6 выходных реле	Нет	120 дней	344110 руб. – +
F06842	RS-232C	3 цифровых входа	Нет	120 дней	295201 руб. – +
F06843	RS-485	3 цифровых входа	Нет	120 дней	375551 руб. – +
F06844	RS-232C	3 цифровых входа+6 выходных реле	Нет	120 дней	331882 руб. – +
F06845	RS-485	3 цифровых входа+6 выходных реле	Нет	120 дней	412233 руб. – +
F06846	RS-232C	6 выходных реле	Есть	120 дней	344110 руб. – +
F06847	RS-485	6 выходных реле	Есть	120 дней	424460 руб. – +
F06848	RS-232C	3 цифровых входа+6 выходных реле	Есть	120 дней	400006 руб. – +
F06849	RS-485	3 цифровых входа+6 выходных реле	Есть	120 дней	480356 руб. – +
