Параметр | Значение |
Исполнение
| Компактное
|
Материал | Нержавеющая сталь |

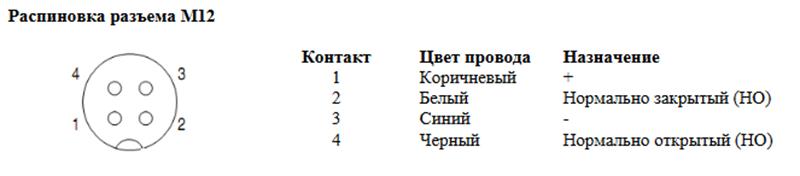

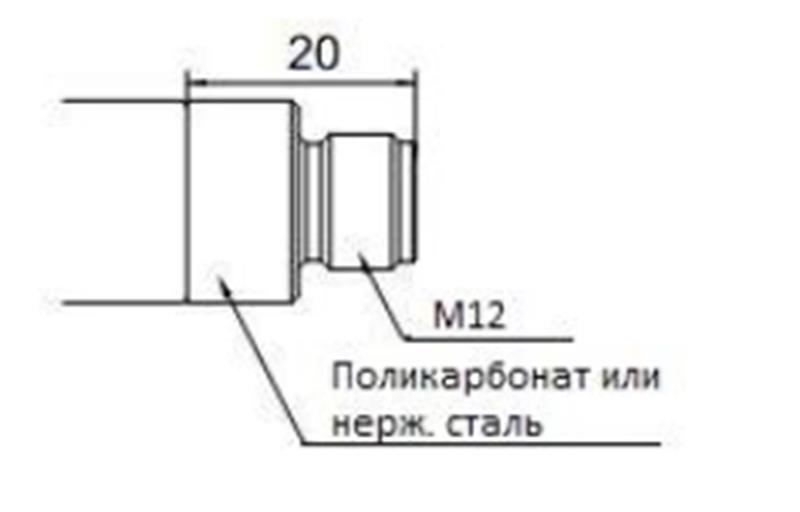

Разъем | М12х1, 4pin, поликарбонат
М12х1, 4pin, нерж. сталь |

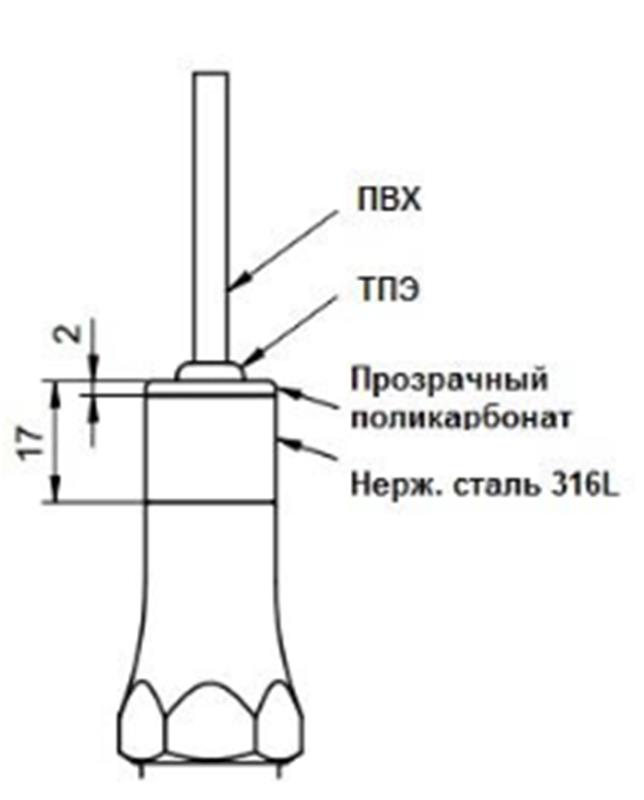

Кабель | 5 м, 4-жильный, ПВХ |
Температура окружающей среды | −40...+85°C |
Температура хранения | −40...+85°C |
Влажность | Относительная влажность < 98 % |
Класс защиты | IP67
IP69К (с соответствующим кабелем) |
Вибрация | IEC 60068-2-6
GL2 |
Монтажное положение | Любое (сверху, снизу, сбоку) |
Материал контактной части | ПЭЭК Natura
Нерж. сталь AISI316L (1.4404) Нерж. сталь AISI304 (1.4301)* |
Шероховатость поверхностей контактной части | Ra < 0,8 мкм |
Напряжение питания | =12...30 В |
Потребляемый ток (без нагрузки) | 25 мА, максимум 50 мА |
Защита от обратной полярности | Встроенная |
Готовность к работе при подключении питания | <2 сек |

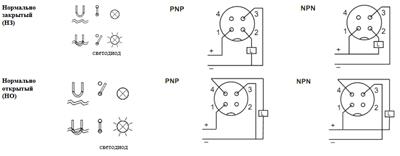

Тип выходного сигнала | PNP
NPN |
Номинальный ток | Макс. 20 мА |
Защита от короткого замыкания | Встроенная |
Падение напряжения
- PNP: - NPN: |
(+Vs-1,5 В) ± 0,5 В, сопротивление нагрузки 10 кОм (+1,5 В) ± 0,5 В, сопротивление нагрузки 10 кОм |
Ток утечки | Максимум ±100 мкА |

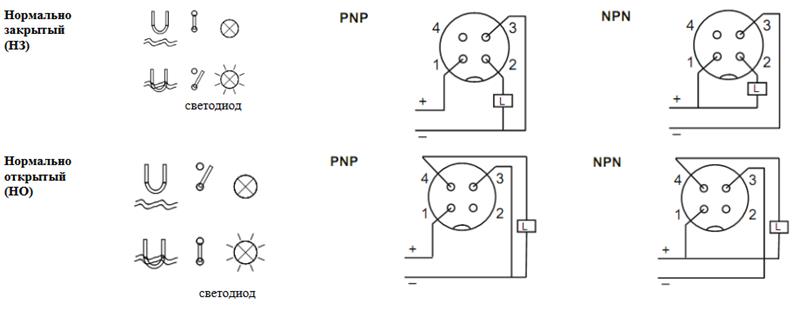

Режим работы | Нормально открытый (НО)
Нормально закрытый (НЗ) |
Точность срабатывания | ±1 мм |
Гистерезис | ±1 мм |
Время отклика | 0,1 сек (0,15 ± 0,05 сек) |
Задержка выходного сигнала | 0,0...10,0 сек (настраиваемая) |
Предустановленные настройки переключения | <75% (Диэл. проницаемость >2) |
Задержка выходного сигнала | 0,1 сек |
Электромагнитная совместимость | EN 61326 |
Электромагнитное излучение | EN 61326** |
Взрывозащита | ATEX II 1 G Ex ia IIC T4/T5
ATEX II 1 D Ex ta IIIC T100°C Da ATEX II 3 G Ex nA II T4/T5 |
Безопасность | cULus, Класс 2, E365692 |
Допуск на применение на ж/д-транспорте | В соответствии со Стандартом EN 50155 |
Модель | Технологическое присоединение | BCID | Температура процесса (при tокр.среды <50°C),°C | Давление процесса, бар | Кратковременное превышение макс. tпроц.(период <1 ч, tокр.ср. <50°C), °C | Давление проц. при кратковременном превышении макс. tпроц.,бар |

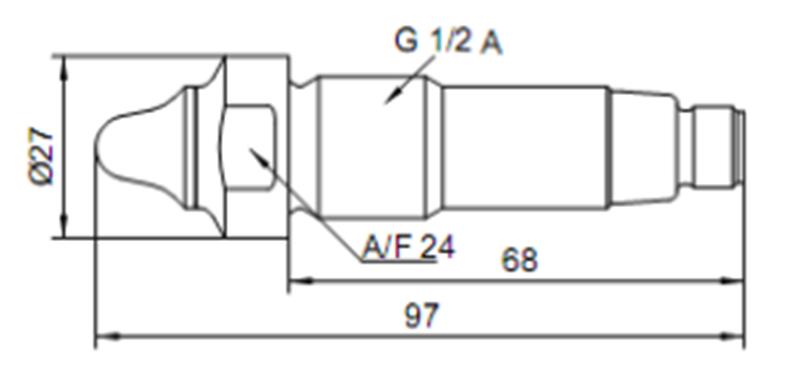

LBFS-xx1xx.x | G½" A ISO 228-1 | G07 | −40...+115 | −1...100 | +135 | −1...100 |
LBFS-xxGxx.x | G½" A ISO 228-1 с темп. компенсатором. Не для монтажа с ZPW1-7x1 | G07 | −40...+150 | −1...100 | Не допускается | − |
LBFS-xxAxx.x | G½" A DIN3852-E, уплотнение NBR (Бутадиен-нитрильный каучук) | G51 | −40...+115 | −1...100 | +135 | −1...100 |
LBFS-xxBxx.x | G½" A DIN3852-E, уплотнение Витон (Viton®) | G51 | −40...+115 | −1...100 | +135 | −1...100 |
LBFS-xx4xx.x | G½" A гигиеническое | A03 | −40...+115 | −1...10 | +135 | −1...5 |

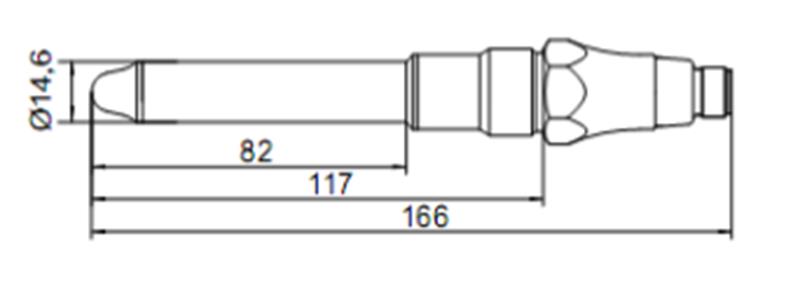

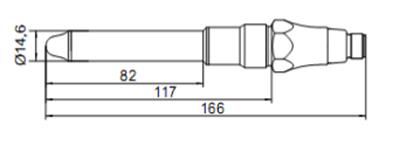

LBFS-xxKxx.x | G½" A гигиеническое, удлинение 82 мм | A03 | −40...+115 | −1...10 | +135 | −1...5 |

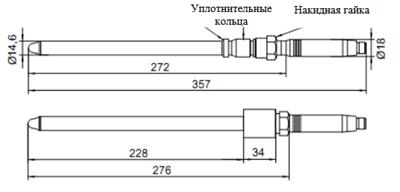

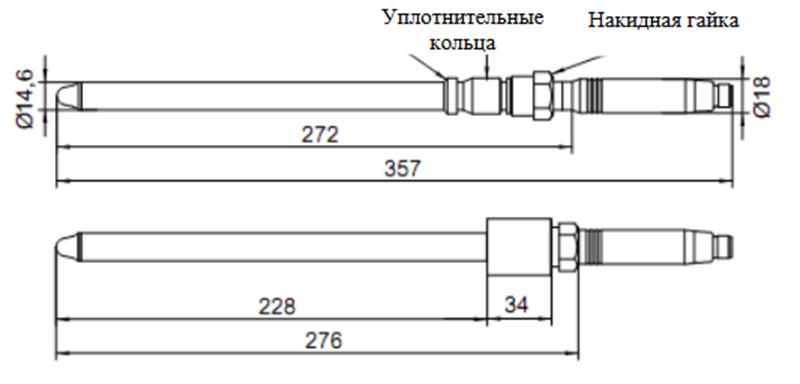

LBFS-xxLxx.x | G½" A гигиеническое, удлинение 250 мм, устройство изменения глубины погружения | A03 | −40...+200 | −1...5 | Не допускается | − |
LBFS-xx5xx.x | G½" A ISO228-1, монтаж со стороны процесса (внутренняя резьба) | T10 | −40...+85 | −1...100 | +135 | −1...100 |

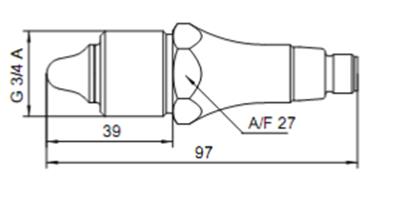

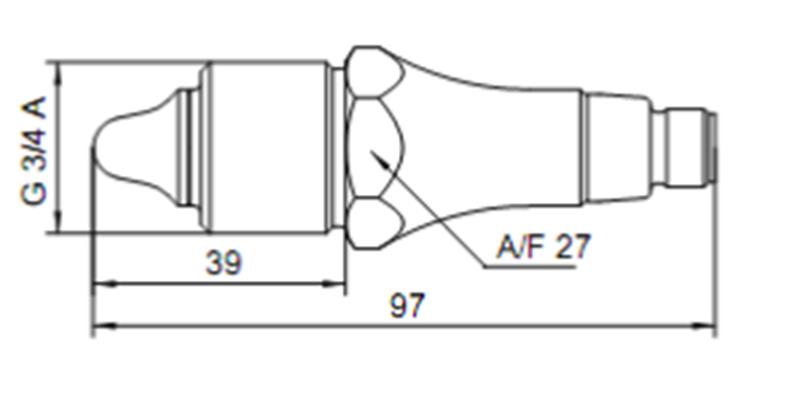

LBFS-xx2xx.x | G¾" A ISO 228-1 | G10 | −40...+115 | −1...100 | +135 | −1...100 |

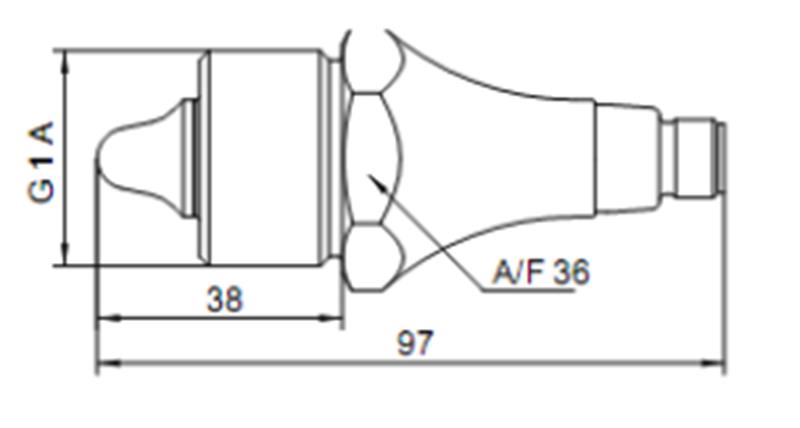

LBFS-xx3xx.x | G1" A ISO 228-1 | G11 | −40...+115 | −1...100 | +135 | −1...100 |

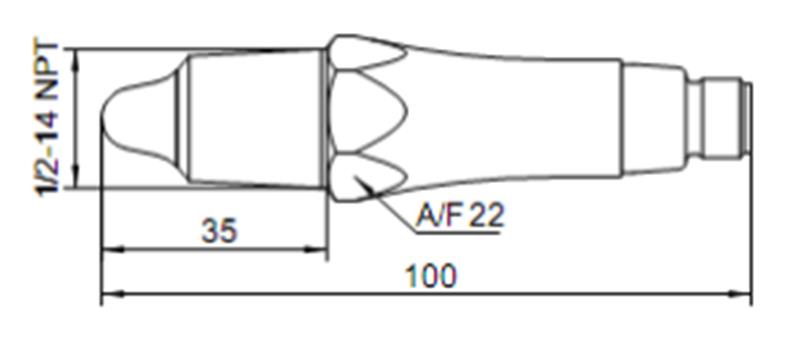

LBFS-xxNxx.x | ½ -14 NPT | N02 | −40...+115 | −1...100 | +135 | −1...100 |

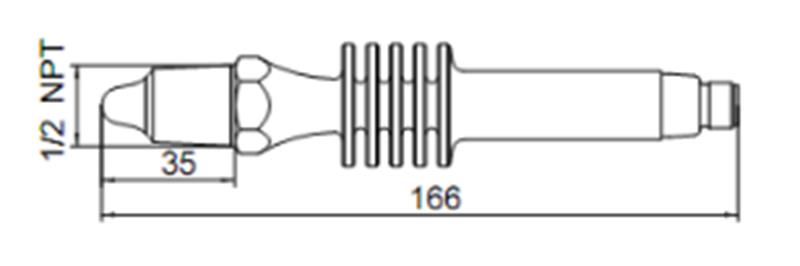

LBFS-xxMxx.x | ½ -14 NPT с темп. компенсатором | N02 | −40...+150 | −1...100 | Не допускается | − |

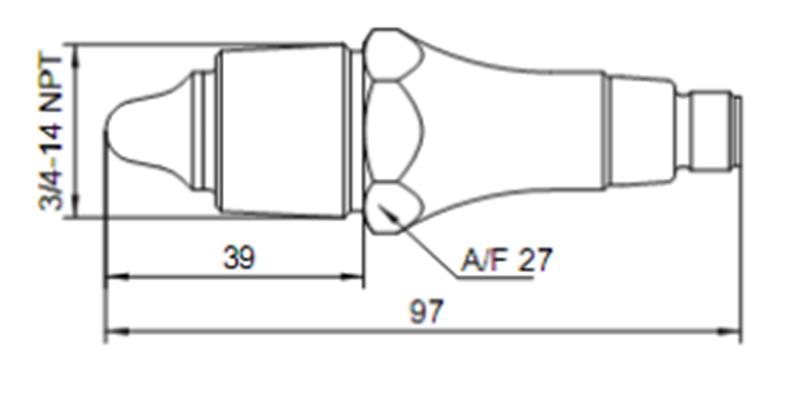

LBFS-xx6xx.x | ¾ -14 NPT | N03 | −40...+115 | −1...100 | +135 | −1...100 |

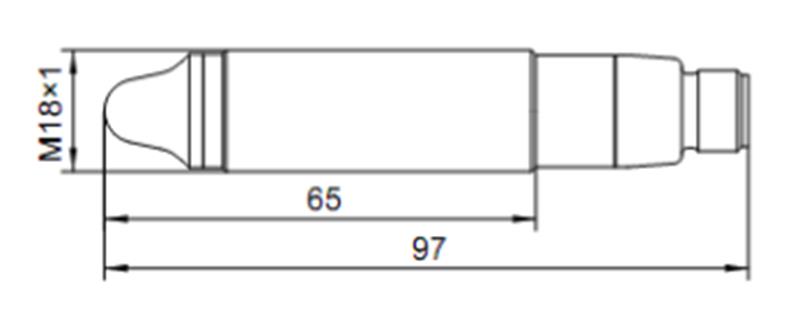

LBFS-xx7xx.x | M18×1 | М11 | −40...+115 | −1...100 | Не допускается | − |
LBFS-xxExx.x | G½" A DIN3852-Eс темп. компенсатором, уплотнение Витон (Viton®) | G51 | −40...+150 | −1...100 | Не допускается | − |
