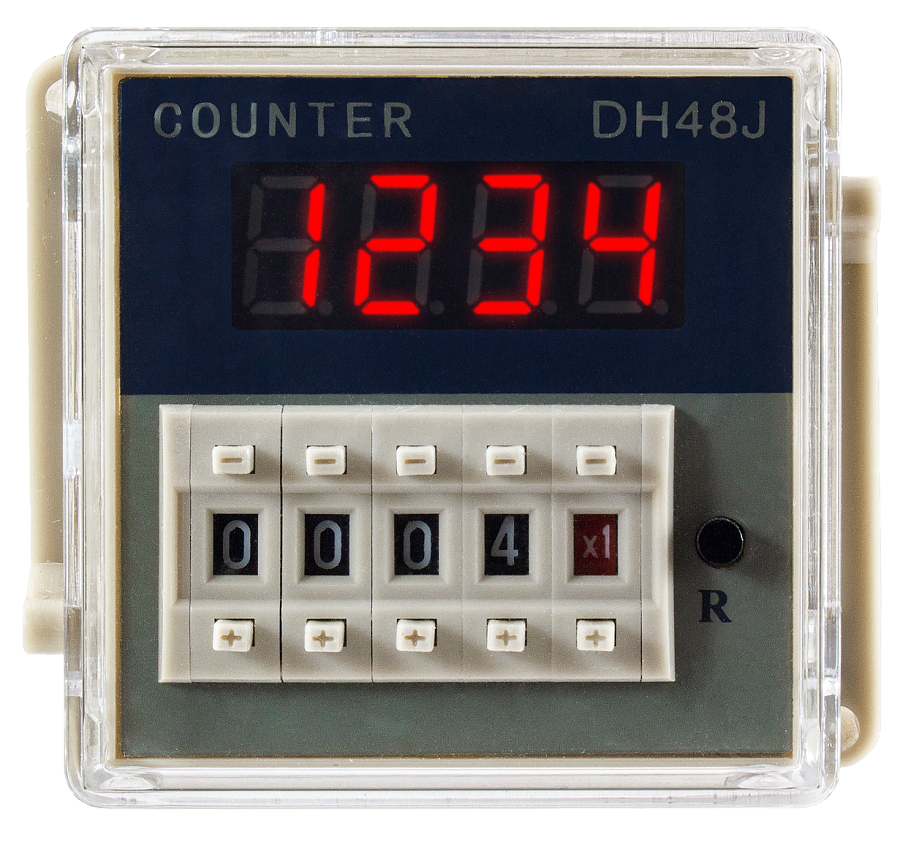

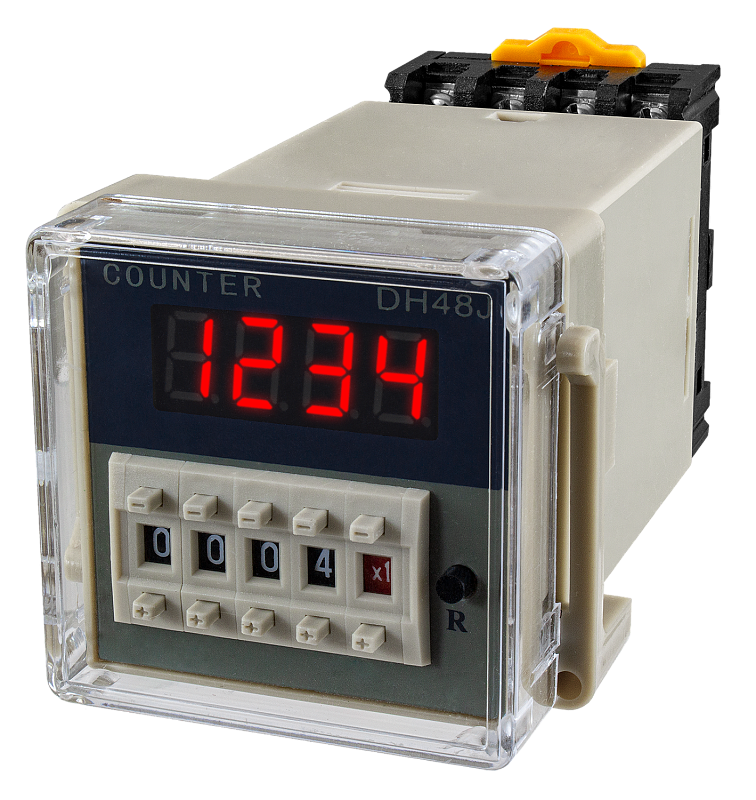

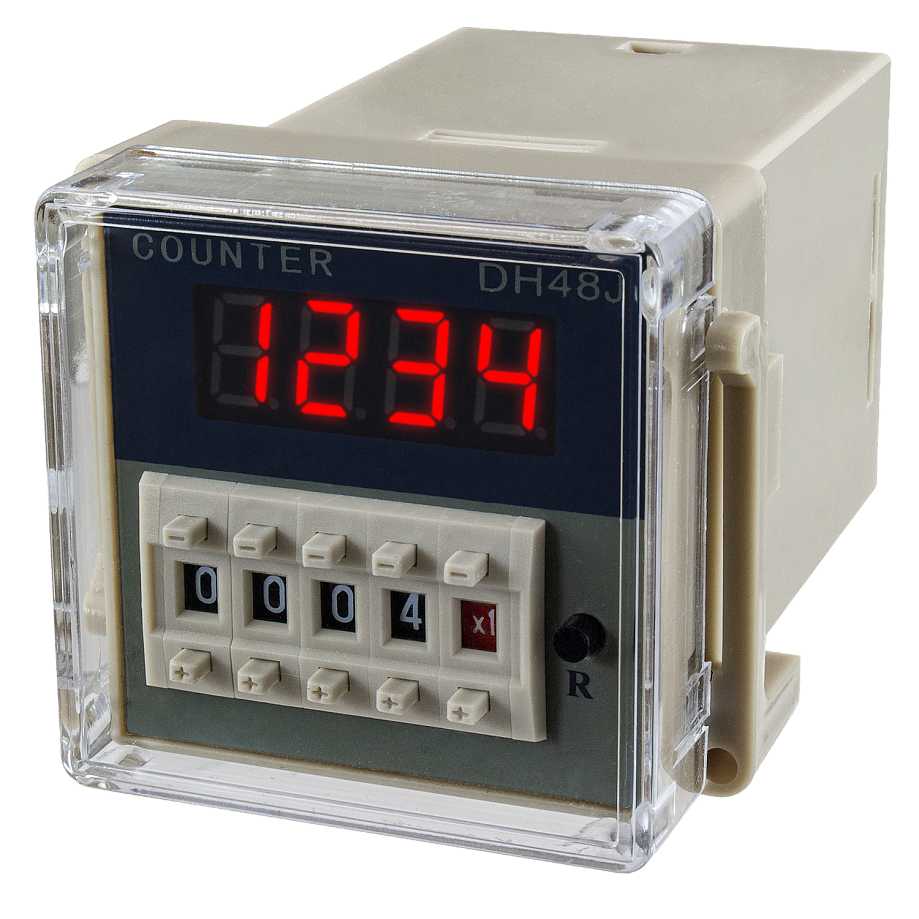

Счетчик импульсов ARCOM-DH48J

Прибор для прямого и обратного счета импульсов и переключения цепи управления внешним объектом по достижении заданного количества импульсов

Диапазон: 0...999 900
Прямой и обратный счет
Вход: PNP, NPN, «сухой контакт»
Выход: базовое исполнение – реле ~5 А, 250 В, опциональное исполнение – управление твердотельным реле
Сброс: по внешнему сигналу «сухой контакт»
4-разрядный СД-индикатор

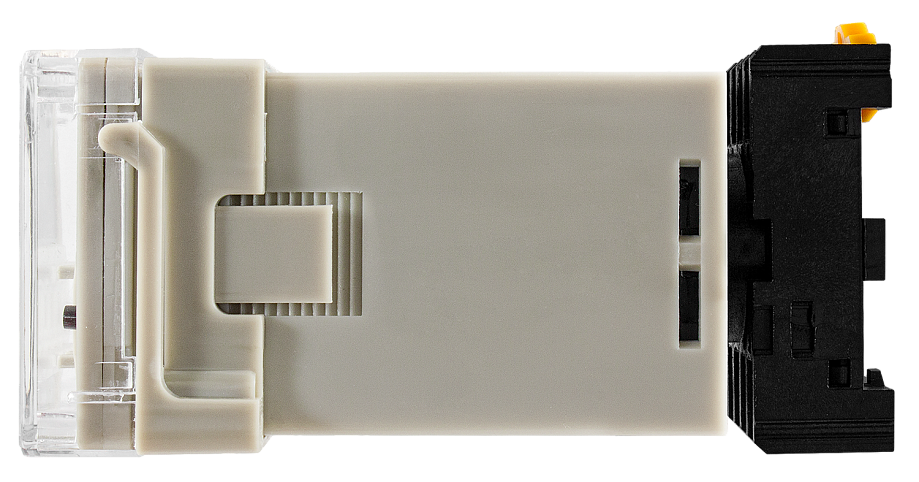

Колодка PF083A в комплекте
Монтаж: настенный, на DIN-рейку, в щит

В закладки

от 2 734 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Счетчик импульсов ARCOM-DH48J предназначен для прямого и обратного счета импульсов и переключения цепи управления внешним объектом по достижении заданного количества импульсов (уставки)Особенности:

Множители: ×1, ×10, ×100, ×1, ×10, ×100
5 галетных задатчиков: задание уставки, задание множителя
Сброс по нажатию кнопки или по внешнему сигналу
Съемная клеммная колодка

Технические характеристики:

Параметр		Значение
Диапазон счета	Прямой ×1 ×10 ×100	0...9900 10...99 900 100...999 900
	Обратный ×1 ×10 ×100	9900...0 99 900...10 999 900...100
Относительная погрешность		±1 е. м. р.
Индикатор		СД четырехразрядный
Типы подключаемых датчиков		PNP NPN «сухой контакт»
Максимальная частота счета		30 Гц
Выход		Базовое исполнение: реле ~5 А, 250 В Опционально возможные исполнения: SSR – управление твердотельным реле =6...24 В, 30 мА (ARC-SSR-...DA и ARC-3SSR-...DA)
Потребляемая мощность		2 ВА
Питание		~220 В, 50...60 Гц =24 В
Условия эксплуатации	Температура	+5...+50°С
	Влажность	< 85% RH
Монтаж		в щит, настенный, на DIN-рейку
Габаритные размеры		48×48×110 мм
Размеры врезного отверстия		45×45 мм
Вес		≤ 200 г

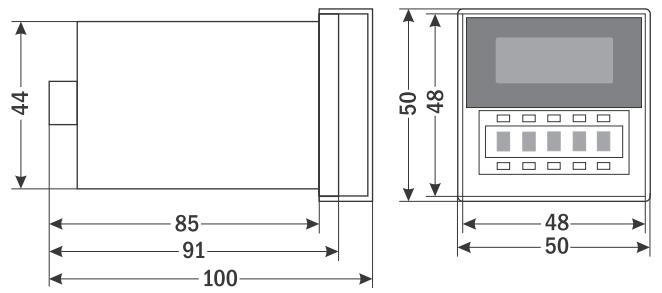

Габаритные размеры

Версия: 2024-04-13-ШАР

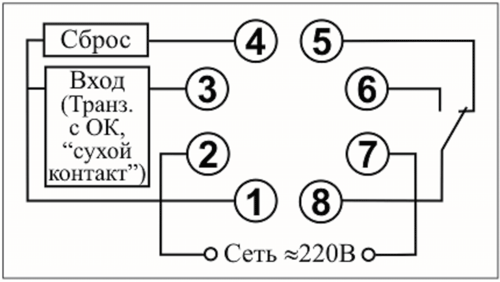

Документация и схемы

Схема	Размер	Файл

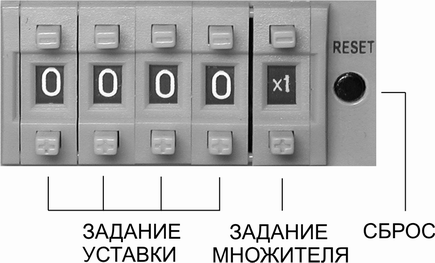

Назначение галетных задатчиков	0.07 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	29.04.2024	0.78 Мб

Артикул	Выход	Питание, В	Срок поставки	Стоимость
Рх5А SSR	~220 =24

Артикул	Выход	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Выход	Питание, В	Срок поставки	Стоимость
N57379	Рх5А	~220	Со склада	2734 руб. – +
N57381	Рх5А	=24	Со склада	2734 руб. – +
N57380	SSR	~220	Со склада (комплектация 1..72 часа)	2934 руб. – +
N57382	SSR	=24	Со склада (комплектация 1..72 часа)	2934 руб. – +

Артикул	Выход	Питание, В	Срок поставки	Стоимость
N57379	Рх5А	~220	Со склада	2734 руб. – +
N57381	Рх5А	=24	Со склада	2734 руб. – +
N57380	SSR	~220	Со склада (комплектация 1..72 часа)	2934 руб. – +
N57382	SSR	=24	Со склада (комплектация 1..72 часа)	2934 руб. – +
