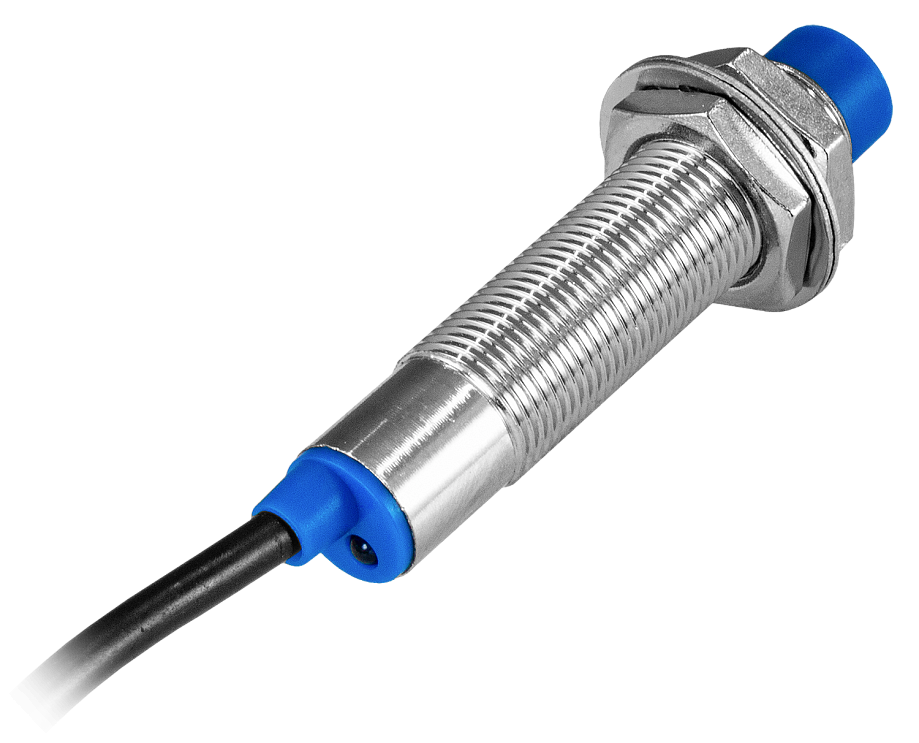

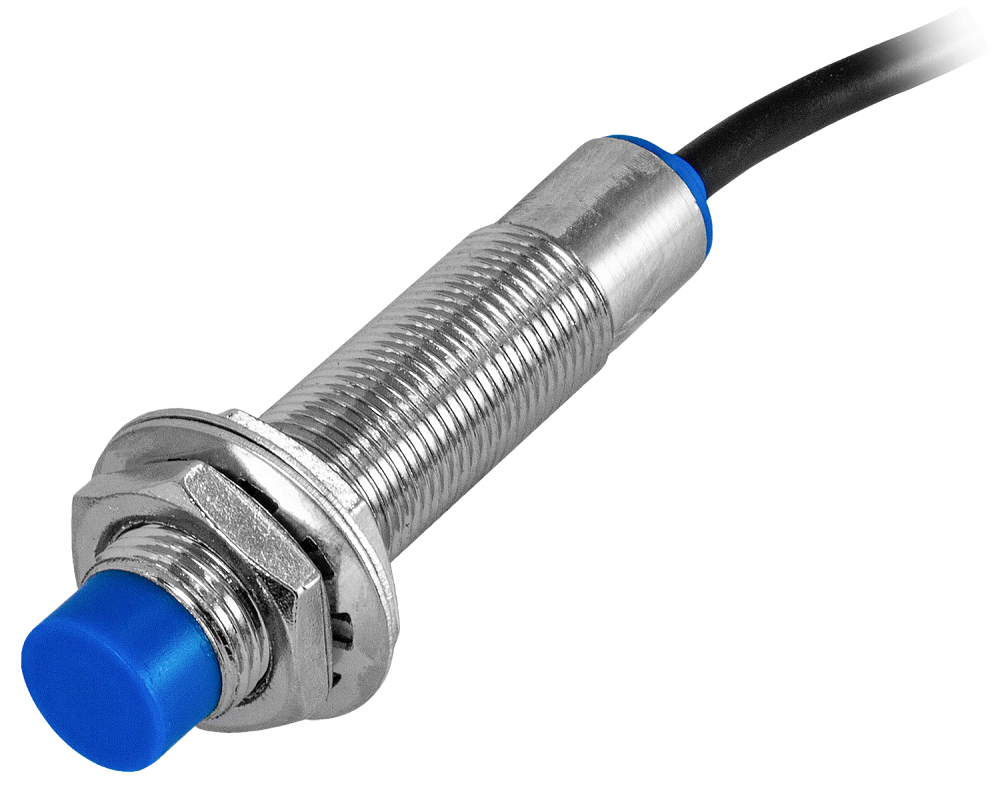

Индуктивный бесконтактный датчик AR-LM12-3004 применяется в качестве конечного выключателя, датчика положения, датчика оборотов и количества продукции в автоматических линиях, станках и т. п., а также для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов.
Датчик реагирует на приближение металлического предмета (объекта) к его чувствительной части, которая расположена с торца и защищена пластиковым колпачком.Особенности:
-
Реагирует только на металлические объекты
- Отсутствие механического контакта с объектом увеличивает ресурс работы, повышает степень надежности оборудования.
- Высокая частота переключения позволяет применять датчики в качестве первичных датчиков скорости в комплексе со счетчиками импульсов и тахометрами
-
Нечувствительность к диэлектрикам – обладает высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.).
-
Индикатор срабатывания
- Неутопленный
- Установка в отверстие или паз на поверхности с помощью резьбы, нарезанной на корпусе, и двух гаек.
- Датчики могут применяться для управления релейными модулями МР85
- Для питания датчиков используются Блоки питания
Технические характеристики:
Параметр | Значение
|
Расстояние срабатывания | 4 мм |
Максимальный ток нагрузки | 200 мА |
Максимальная частота переключения | 200 Гц |
Схема подключения | 4-проводная, NPN или PNP |
Типы выходных устройств | Транзисторный ключ NPN или PNP |
Контакт | НО+НЗ |
Диапазон рабочих температур | −20...+70 °С |
Питание
| =6…36 В
|
Степень пылевлагозащиты | IP67 |
Длина провода
| 1,78 м
погрешность длины провода ±3%
|
Резьба
| М12×1
|
Материал корпуса | Никелированная латунь |
Материал активной части | Ударопрочный конструкционный пластик |
Габаритные размеры | ∅ 21,5×57
|
Вес | 60 г |
Модель | Тип | Контакт |
AR-LM12-3004NC
| NPN
| НО+НЗ |
AR-LM12-3004PC
| PNP
| НО+НЗ |

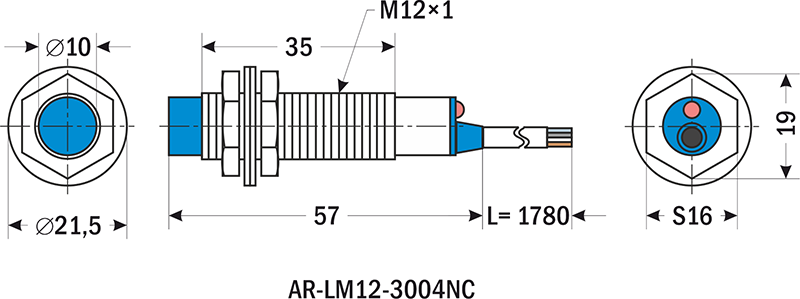

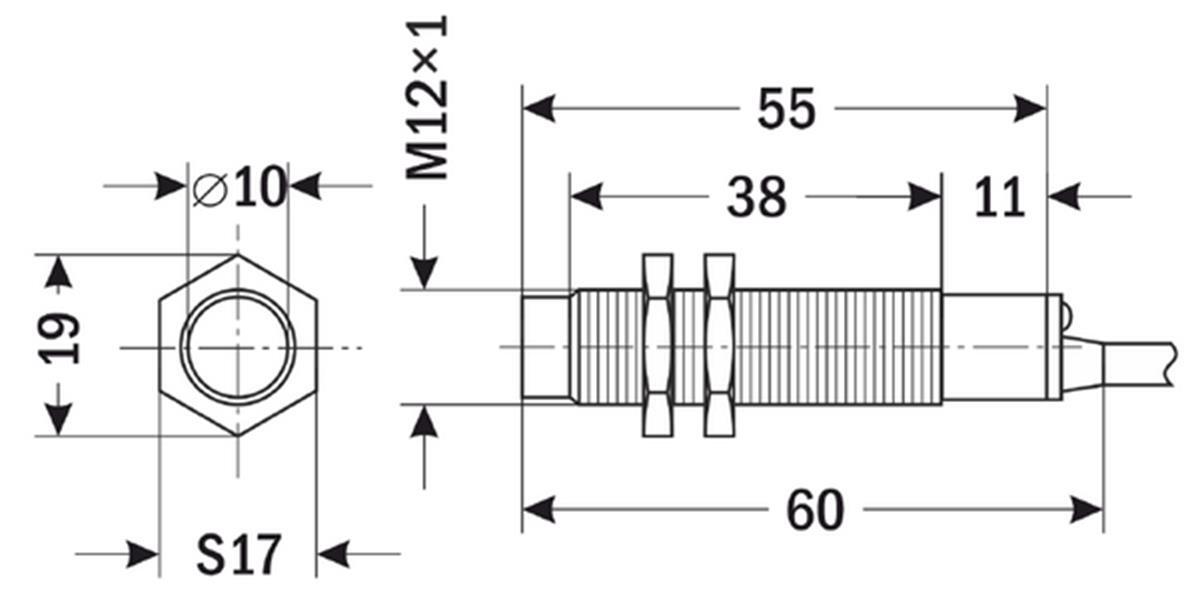

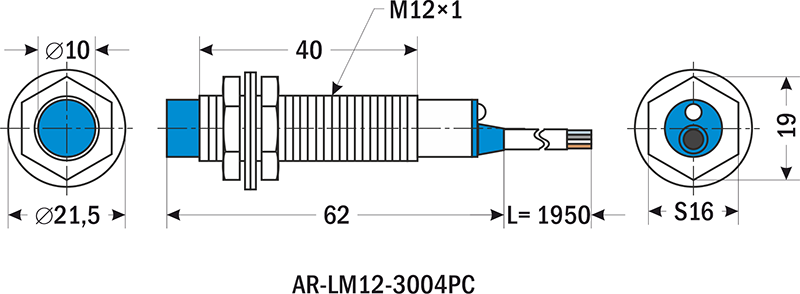

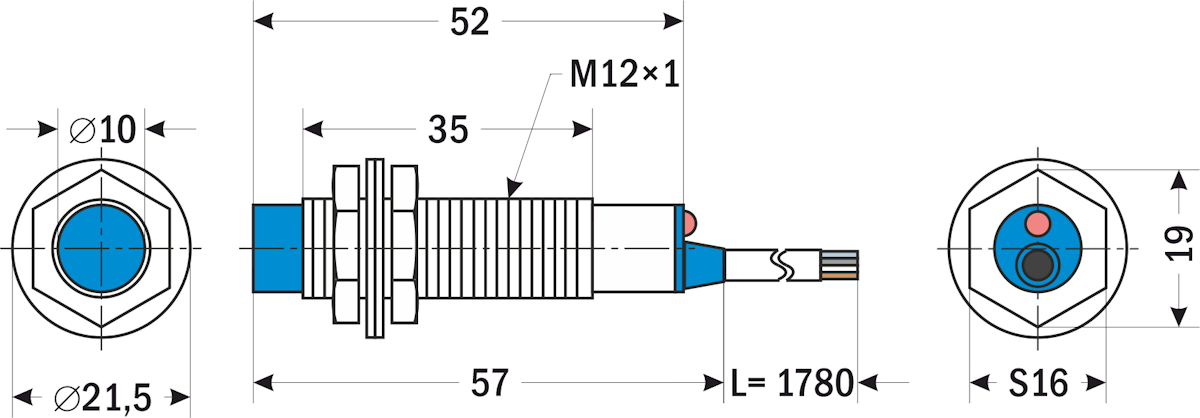

Габаритные размеры |
 |
