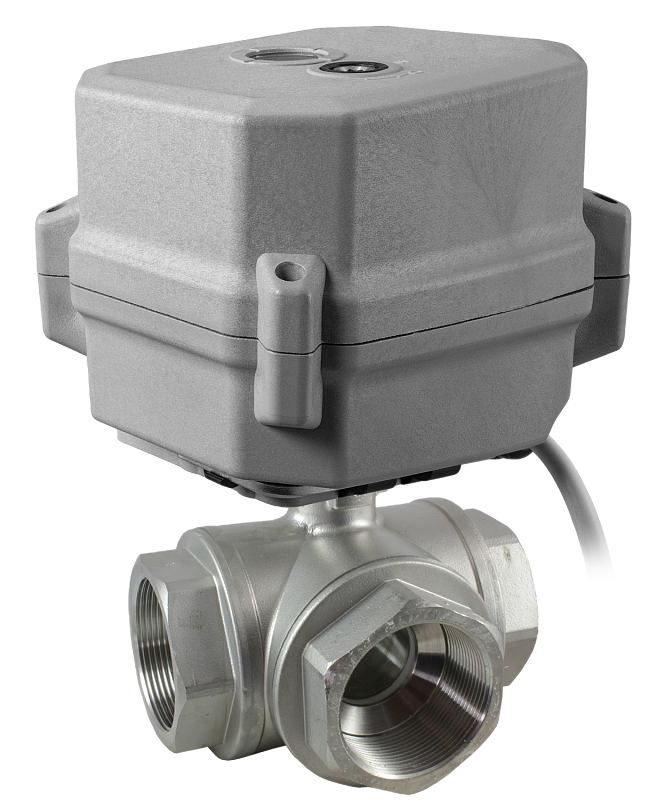

Кран шаровой трехходовой КПР-Т3-L (L-тип) с электроприводом ЭПР3У

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G¾"

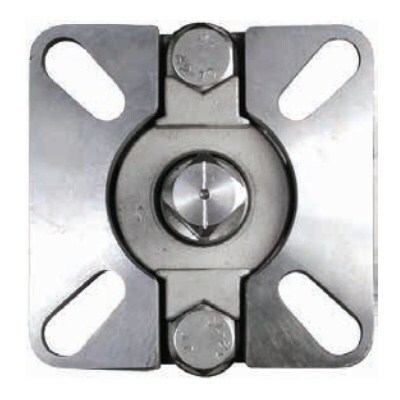

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3У
Питание электропривода: =12...24 В
Управление аналоговым токовым сигналом 4...20 мА
Ручной дублер

В закладки

от 26 700 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-L с электроприводом ЭПР3У предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15 мм, 20 мм
Присоединение крана	Резьбовое G½"...G¾"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3У
Питание электропривода	=12...24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-L-015/11-GSP	15	20	½"	9×9	480
КПР-Т3-L-020/14-GSP	20	38	¾"	9×9	680

Расшифровка обозначения на примере крана КПР-Т3-L-015/11-XYZ:
КПР-Т3 – модель крана.
L – тип крана, переключающиий
015 – диаметр условного прохода.
11 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-L

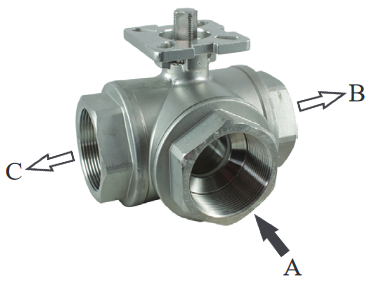

Схема работы
А. Вход В. Выход С. Выход
		Положение 1: перекрыт выход C, поток движется в направлении A-B.
		Положение 2: перекрыт выход B, поток движется в направлении A-C

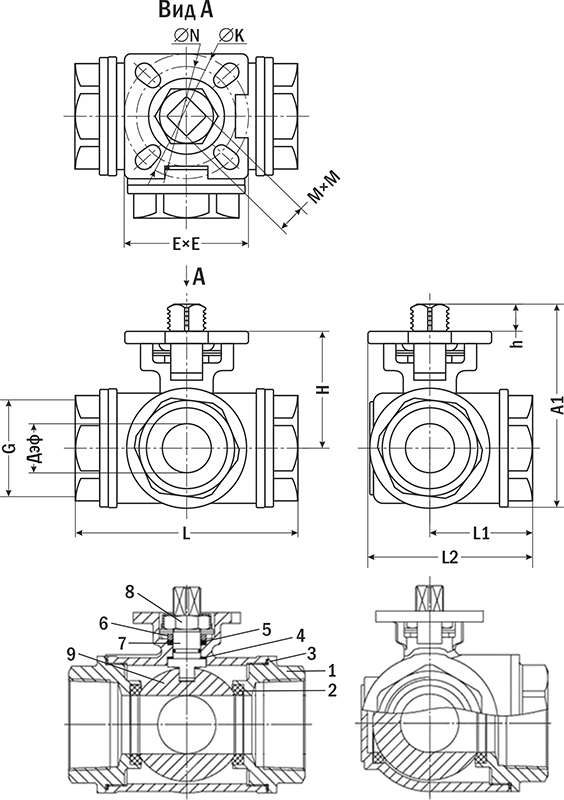

Габаритные размеры

1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар.

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅N	∅K
КПР-Т3-L-015/11	15	11	½"	67	44×44	37	14	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-L-020/14	20	14	¾"	77,5	44×44	41	15	83,5	42	61	9×9	36 (F03)	42 (F04)

Версия: 2024-01-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.02.2024	0.91 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
O59222	15	Со склада (комплектация 1..72 часа)	26700 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
O59222	15	Со склада (комплектация 1..72 часа)	26700 руб. – +
O59223	20	120 дней	27921 руб. – +
