Инкрементальный энкодер
ARCOM-B38H предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:
Форма выходного сигнала:
- BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Технические характеристики:
Параметр | Значение
|
Количество импульсов на оборот | 360, 1024, 3600
|
Диаметр корпуса | 38 мм
|
Диаметр полого вала
| 8 мм |
Тип выхода
| NPN |
Питание
| =5…24 В
|

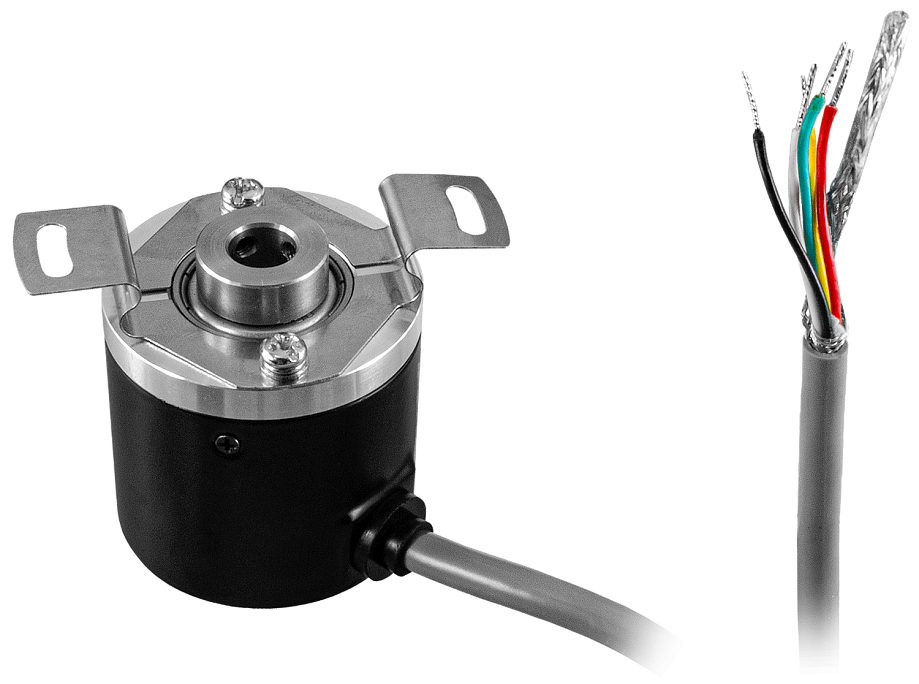

Присоединение | Кабельный вывод
|
Габаритные размеры
| ∅ 38×42,5 мм |
Вес | 177 г
|

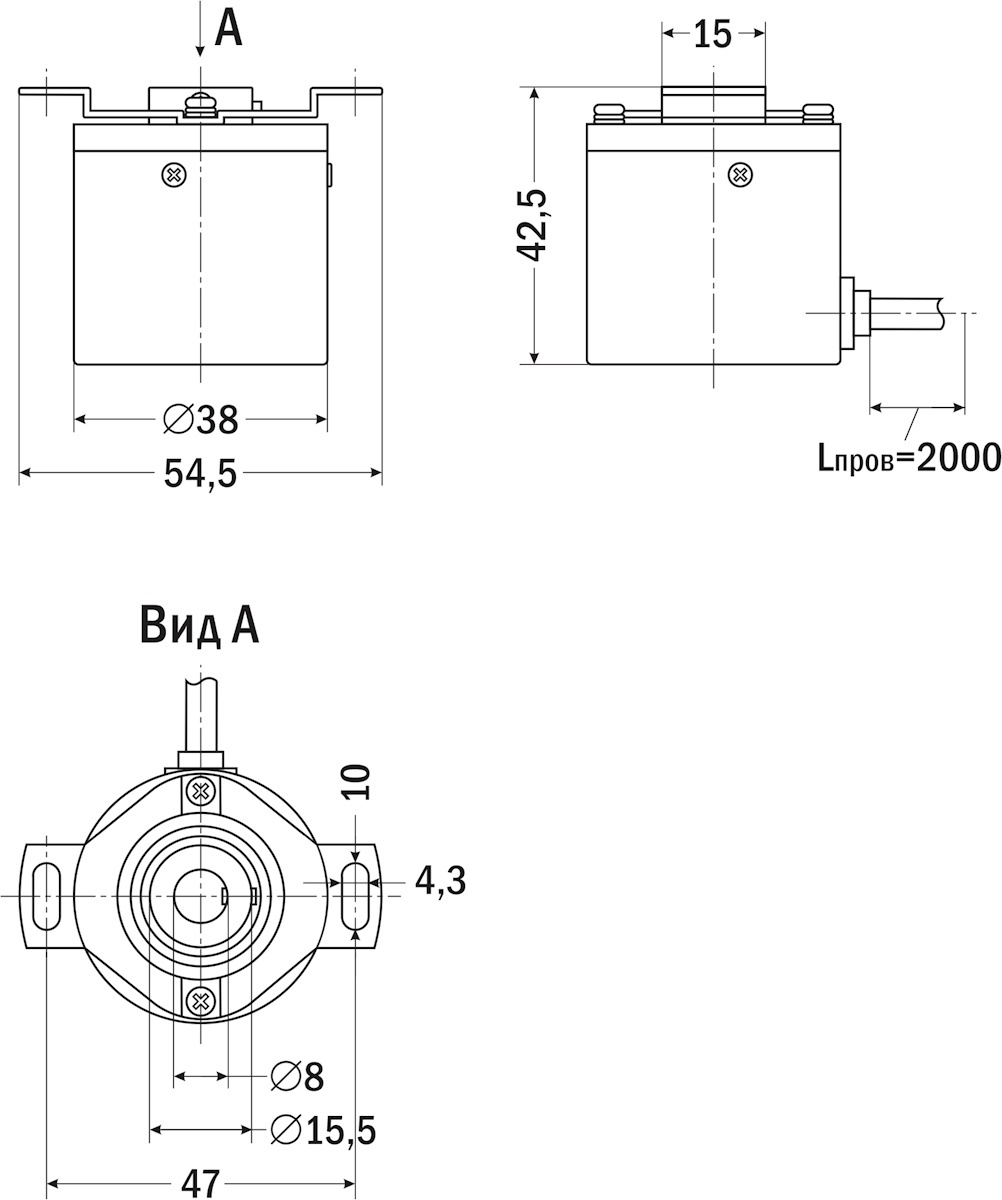

Габаритные размеры |
|
Версия: 2017-06-23-КВА
