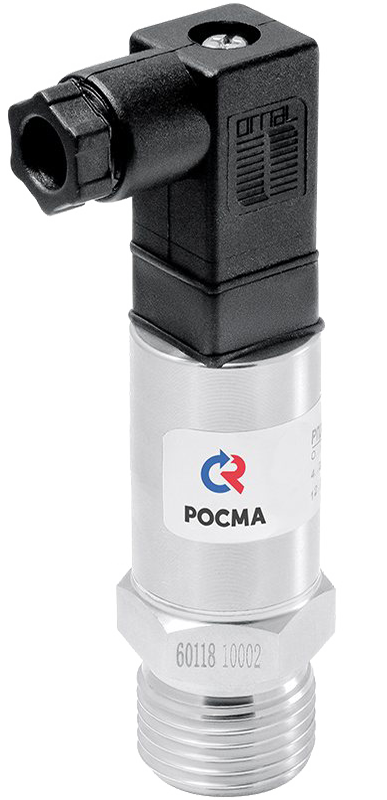

Датчик давления измерительный РПД-ИВ

Прибор для измерения и непрерывного преобразования вакуумметрического и избыточного давления в унифицированный выходной сигнал постоянного тока

Рабочая среда: не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали
Диапазон измерения давления: −0,1…2,4 МПа
Погрешность: ±0,5%
Выходной сигнал: 4…20 мА
Присоединение: G¼", G½" или М20×1,5
Монтаж: на объекте

В закладки

6 080 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Датчики давления предназначены для измерения и непрерывного преобразования вакуумметрического и избыточного давления в унифицированный выходной сигнал постоянного тока.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.

Технические характеристики:

Параметр	Значение
Класс точности	0,5
Диапазон измерений давлений	−0,1…0,1 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−40…+100°C −40…+100°C
Выходной сигнал	4…20 мА
Напряжение питания	=12…36 В
Потребляемая мощность	≤ 1 Вт
Корпус и штуцер	IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение	Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Резьба присоединения	G¼", G½" или М20×1,5
Межповерочный интервал	5 лет
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	НСРП. 421262.001ТУ ГОСТ 22520-85

Модели:

Тип	Класс точности	Выходной сигнал	Диапазон измерений давлений, МПа	Резьба присоединения
РПД-В	0,5	4…20 мА	−0,1…0,1 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼", G½" или М20×1,5
РПД-В	0,5	4…20 мА	−0,1…0,1 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼", G½" или М20×1,5

Габаритные размеры

Тип	L	b	b1	h	S	S1	d	G	Вес, г
РПД-ИВ	16	36	93	69	22	13	5	G¼"	80
РПД-ИВ	16	36	93	69	22	13	5	G½" или М20×1,5	110

Версия: 2022-11-11-КВА

Артикул	Давление	Присоединение	Срок поставки	Стоимость
−0,1…0,1 МПа −0,1…0,3 МПа −0,1…0,5 МПа −0,1…0,9 МПа −0,1…1,5 МПа −0,1…2,4 МПа	G1/2" М20×1,5 G1/4"

Артикул	Давление	Присоединение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Давление	Присоединение	Срок поставки	Стоимость
K95514	−0,1…0,1 МПа	G1/2"	1...2 недели	6080 руб. – +
K95515	−0,1…0,3 МПа	G1/2"	1...2 недели	6080 руб. – +
K95516	−0,1…0,5 МПа	G1/2"	1...2 недели	6080 руб. – +
K95517	−0,1…0,9 МПа	G1/2"	1...2 недели	6080 руб. – +
K95518	−0,1…1,5 МПа	G1/2"	1...2 недели	6080 руб. – +
K95519	−0,1…2,4 МПа	G1/2"	1...2 недели	6080 руб. – +
K95520	−0,1…0,1 МПа	М20×1,5	1...2 недели	6080 руб. – +
K95521	−0,1…0,3 МПа	М20×1,5	1...2 недели	6080 руб. – +
K95522	−0,1…0,5 МПа	М20×1,5	1...2 недели	6080 руб. – +
K95523	−0,1…0,9 МПа	М20×1,5	1...2 недели	6080 руб. – +
K95524	−0,1…1,5 МПа	М20×1,5	1...2 недели	6080 руб. – +
K95525	−0,1…2,4 МПа	М20×1,5	1...2 недели	6080 руб. – +
K95526	−0,1…0,1 МПа	G1/4"	1...2 недели	6080 руб. – +
K95527	−0,1…0,3 МПа	G1/4"	1...2 недели	6080 руб. – +
K95528	−0,1…0,5 МПа	G1/4"	1...2 недели	6080 руб. – +
K95529	−0,1…0,9 МПа	G1/4"	1...2 недели	6080 руб. – +
K95530	−0,1…1,5 МПа	G1/4"	1...2 недели	6080 руб. – +
K95531	−0,1…2,4 МПа	G1/4"	1...2 недели	6080 руб. – +
