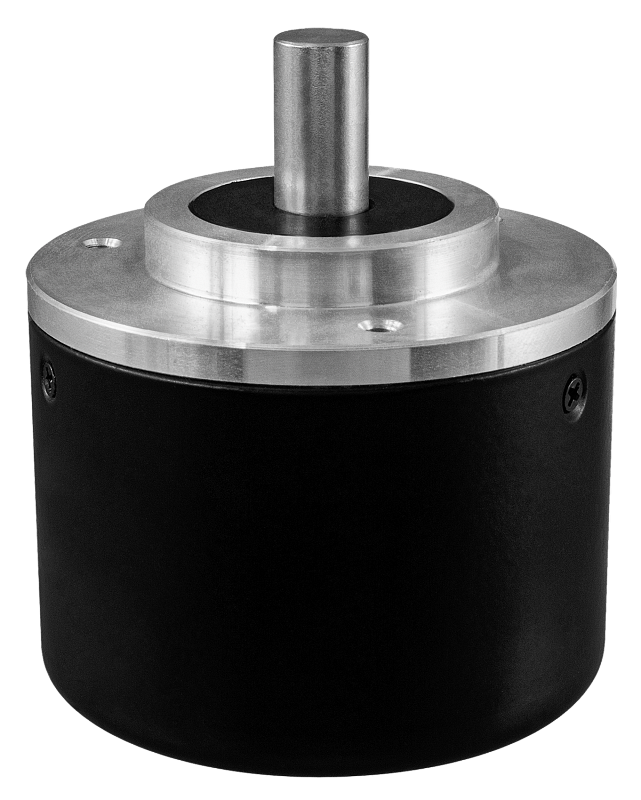

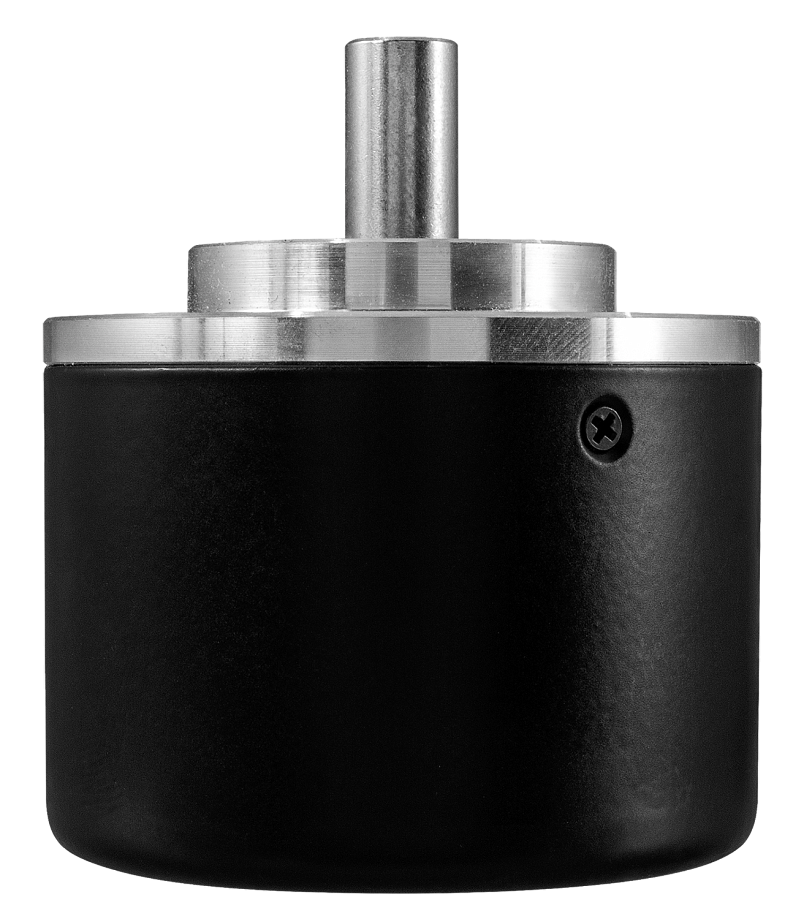

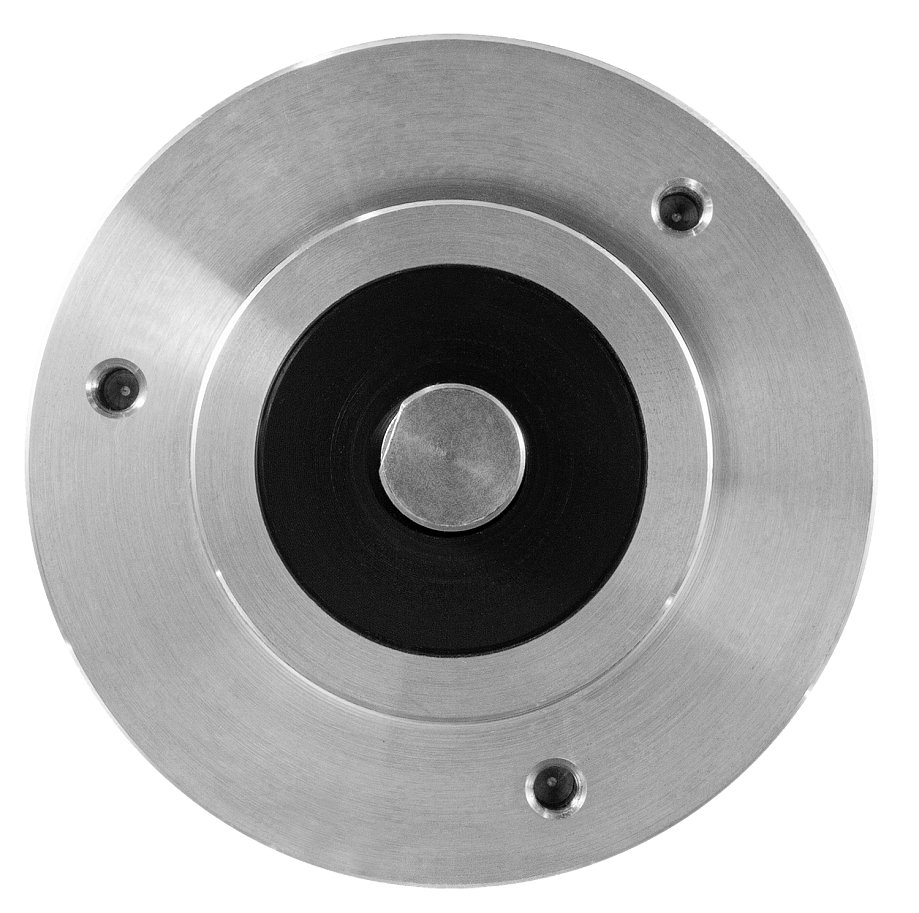

Инкрементальный энкодер
ARCOM-B50S предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:
Форма выходного сигнала:
- BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Технические характеристики:
Параметр | Значение
|
Количество импульсов на оборот | 360, 1024, 3000 |
Диаметр корпуса | 50мм
|
Диаметр вала
| 8 мм |
Тип выхода
| NPN |
Питание
| =5…24 В
|

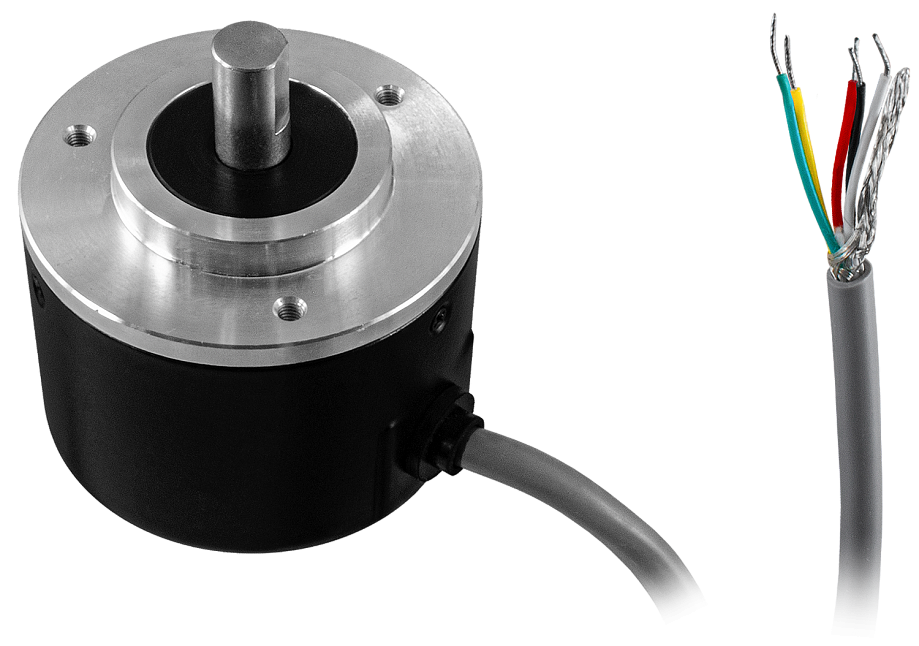

Присоединение | Кабельный вывод
|
Габаритные размеры
| ∅ 50×56 мм |
Вес | 215 г
|

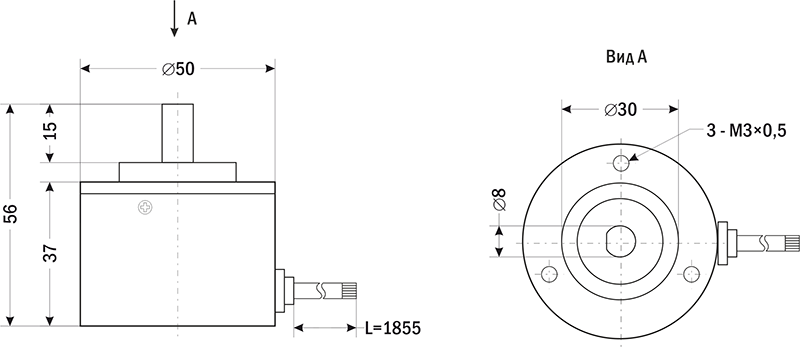

Габаритные размеры |
|
Версия: 2023-05-31-ЛВС
