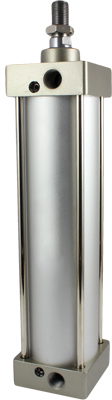

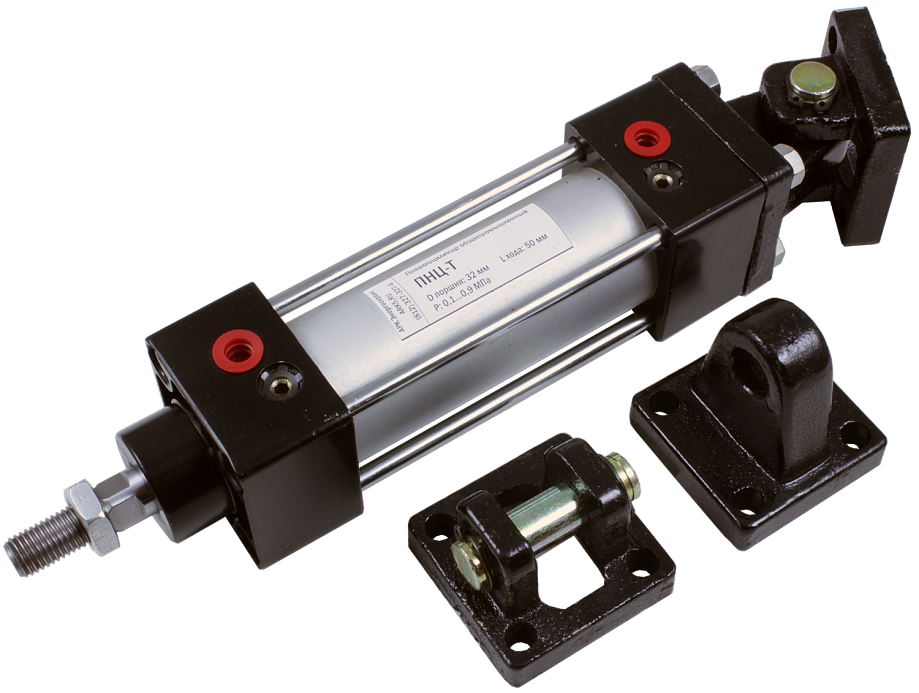

Пневмоцилиндр общепромышленный ПНЦ-Т40х60-К
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 40 мм
- Длина хода штока: 60 мм
- Скорость хода поршня: 50…800 мм/c
- Присоединение: G¼"
- Двустороннее действие
- Магнит в комплекте
Пневмоцилиндр общепромышленный ПНЦ-Т40х60-К предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Особенности:
-
Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
-
Регулируемый демпфер
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 40 мм
|
| Присоединение
| G¼" |
| Скорость хода поршня
| 50…800 мм/с |
| Длина хода штока
| 60 мм |
| Рабочая температура
| −5…+70°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
| Стандарт
| ISO 6431
|
| Габаритные размеры | 50×50×142 мм |
| Габаритные размеры |
 |
| Размеры, мм
| ||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| I
| J
| K
|
| 142
| 49
| 93
| 32
| 34
| 15
| 27,5
| 24
| 17
| 7
| М12×1,25
|
| Размеры, мм
| ||||||||||
| L
| M
| N
| O
| P
| Q
| R
| S
| T
| V
| W
|
| М6×1
| 9,5
| 13,5
| G¼"
| 6
| 8,2
| 9
| 50
| 37
| 16
| 14
|
Версия: 2022-12-26-ЛВС
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 08.05.2024 | 0.5 Мб |  |
