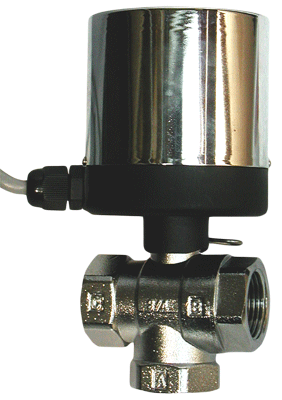

Кран шаровой переключающий неполнопроходной с электроприводом AR-GH100-2

Кран шаровой трехходовой переключающий неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
Температура рабочей среды: −10…+125°С
Рабочее давление: 0...1 МПа
Диаметр условного прохода: 12...23 мм
Материал корпуса: хромированная латунь
Материал уплотнения: PTFЕ
Присоединение: резьбовое Rc½"...Rc1"
Питание электропривода: ~220 В, ~110 В, =24 В
Схема подключения: 3-проводная с переключением
Конечные выключатели

-->

В закладки

от 3 298 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (1)

Кран шаровой трехходовой переключающий неполнопроходной с электроприводом AR-GH100-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Плавная бесступенчатая регулировка
Защита привода от перегрева (только для переменного тока)
Легко заменяемый привод
Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
Двойное кольцевое уплотнение штока
Низкий уровень шума: менее 45 дБ

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
Материал	Корпуса	Хромированная латунь
	Уплотнения	PTFЕ
Температура рабочей среды		−10…+125°С
Рабочее давление		0...1 МПа
Диаметр условного прохода		12...23 мм
Присоединение		Резьбовое Rc½"...Rc1"
Модель электропривода		GH100-8Nm, IP65
Питание		~220 В, ~110 В, =24 В
Схема подключения	AR-GH100-2	Три провода для управления, два провода для сигнализации состояния «А-С открыт»/«А-В открыт»
	AR-GH100-2-x	Три провода для управления краном
Мощность		14 ВА, 7 ВА, 3 Вт
Время полного поворота	для ~220 В, ~110 В	7…9 с или 45…48 с
	для =24 В	17…19 с
Угол полного поворота		90° (вращение в обоих направлениях)
Крутящий момент		8 Н∙м

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Модель электропривода	Вес, кг
AR-GH100-2-15/12	12	15	Rc½"	0	1	GH100-8Nm	0,8
AR-GH100-2-20/16	16	36	Rc¾"				0,9
AR-GH100-2-25/23	23	70	Rc1"				1,15

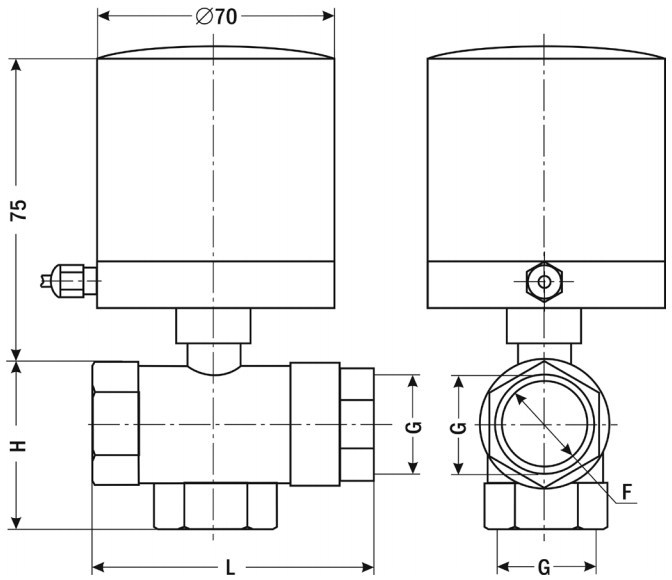

Габаритные размеры

Размер, мм	AR-GH100-2-15/12	AR-GH100-2-20/16	AR-GH100-2-25/23
H	59	65	78
F	12	16	23
G	Rc½"	Rc¾"	Rc1"
L	55	65	75

Версия: 2020-06-24-КВА
