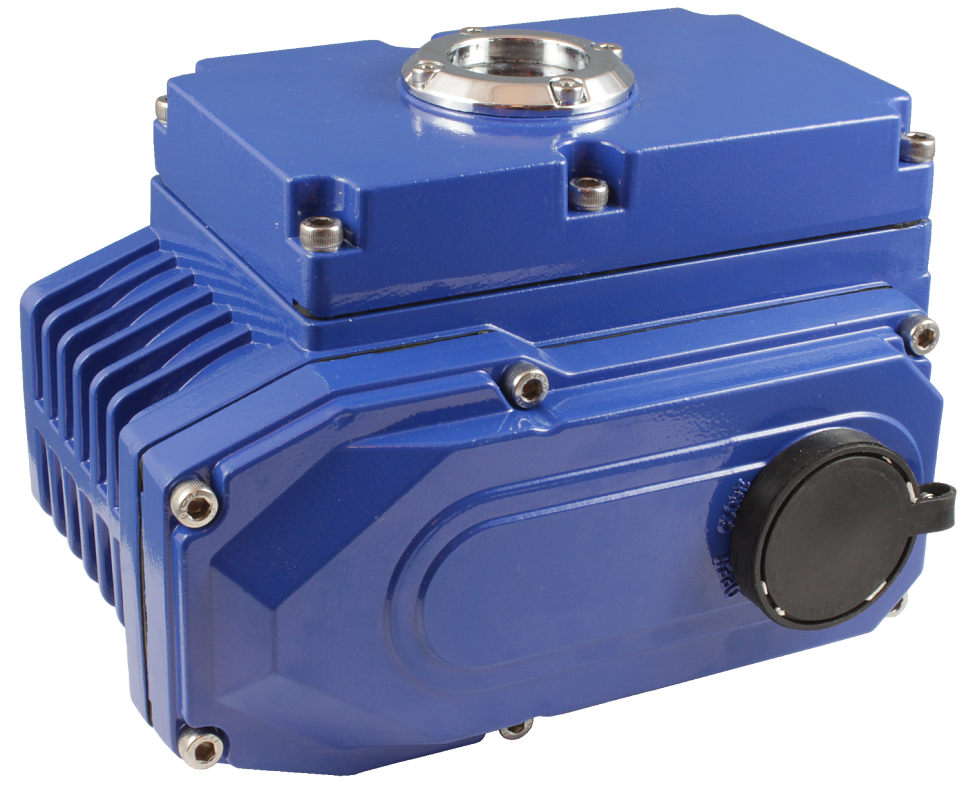

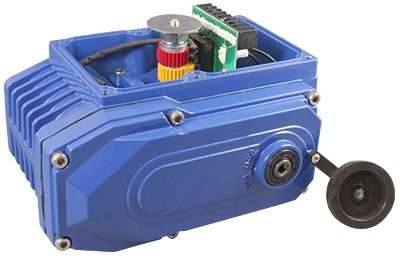

Электропривод поворотный для кранов ЭПР1

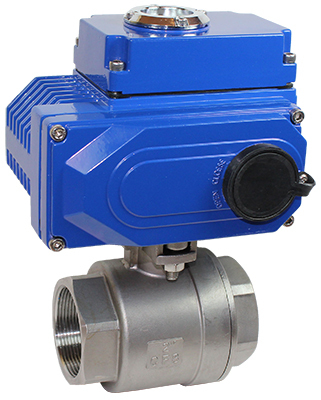

Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Время поворота на 90°: 15...40 с
Крутящий момент: 50...1000 Н∙м
Угол поворота выходного вала: 90° ± 10°
Присоединение по стандарту ISO 5211
Питание: ~220 В, =24 В или от трехфазной сети ~380 В

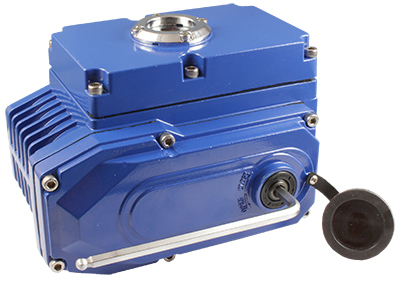

Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
Степень пылевлагозащиты: IP67

В закладки

от 19 679 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

Электропривод поворотный ЭПР1 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Особенности:

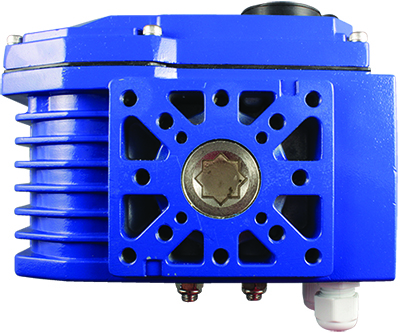

Привод устанавливается вертикально присоединением ISO 5211 вниз
Высокий крутящий момент
Встроенная защита от перегрева

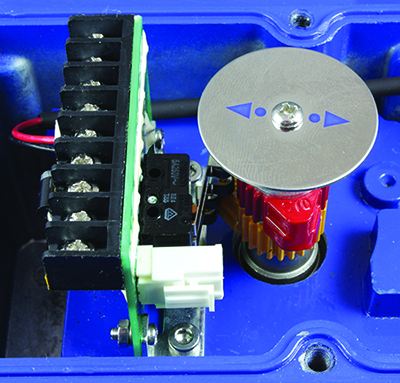

Конечные выключатели для отключения двигателя в крайних положениях
Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
Механическое ограничение поворота выходного вала (два настраиваемых упора)
Самоблокировка осуществляется с помощью червячной передачи

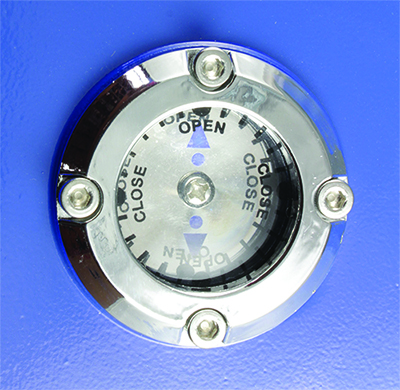

Индикатор положения затвора
Смазка всех механических передач рассчитана на весь срок службы

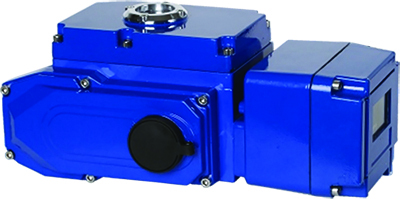

Возможность подключения контроллера ЭПР-1Т для управления ЭПР1 током 4...20 мА (при наличии встроенного потенциометра)Технические характеристики:

Параметр	Значение
Тип двигателя	Асинхронный
Питание	~220 В, =24 В или от трехфазной сети ~380 В
Конечные выключатели	~10 A, 250 B
Угол поворота выходного вала*	90° ± 10°
Механическое ограничение поворота выходного вала	2 настраиваемых упора
Защита от перегрева/рабочая температура двигателя	Встроенная термозащита: вкл. +120°C ± 5°C/ откл. +97°C ± 5°C
Виброустойчивость	0,2...34 Гц в течение 30 мин

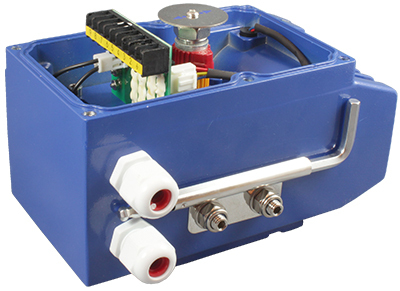

Кабельные вводы	2 шт., M18
Условия эксплуатации	−20...+70°C, ≤ 90%RH

* Привод имеет возможность поворота выходного вала на угол более 90° (до 270° ± 10°).
Это достигается настройкой механических упоров и обязательной перенастройкой кривошипных кулачков, отключающих питание двигателя в конечной точке. Несоблюдение этого условия приведет к выходу из строя электродвигателя.
Настройка должна производиться квалифицированным специалистом! При самостоятельной перенастройке угла поворота привод снимается с гарантии!

Модификации:

Модель привода	Крутящий момент, Н∙м	Время поворота на 90°, с	Посадочный размер		Вес, г
Модель привода	Крутящий момент, Н∙м	Время поворота на 90°, с	Квадрат	Глубина	Вес, г
ЭПР1-005	50	30	14×14	22,5	3400
ЭПР1-008	80	15 для =24 В, 30 для ~220 В и ~380 В	14×14	18	3400
ЭПР1-015	150	15 для =24 В, 30 для ~220 В и ~380 В	17×17	22,5	4600
ЭПР1-060	600	18 для =24 В, 40 для ~220 В, 35 для ~380 В	22×22	26	14 000
ЭПР1-100	1000	40 для ~220 В	27×27	32,5	14 500

Таблица выбора электропривода ЭПР1:

Модель привода	Max Ду крана КПР, мм
	-2	-3	-2Ф	-3Ф	-Т3-L	-Т3-T	-Т3Ф	-Б7

ЭПР1-005	15-32		15-32		15-32		–	–
ЭПР1-008	40-50		40-50		40-50		–	50-100
ЭПР1-015	25-80		25-80	25-100	25-80	25-50	50-65	50-125
ЭПР1-060	100		100	–	100		80-100	150-250
ЭПР1-100	–		–		–		80-100	300-350

Рекомендуется устанавливать на кран либо соответствующий ему тип ЭПР1 из таблицы, либо следующий за ним. То есть на кран КПР-2-032 можно поставить ЭПР1-005, а при необходимости (высокое давление среды, срочная замена и т.д.) возможно установить ЭПР1-008.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.

Габаритные размеры

Модель	X	Y	Z	A	n-B	C	n-D	E	F	M×M
ЭПР1-005	161	146	123	∅ 70	4-М8	∅ 50	4-М6	66	66	14×14
ЭПР1-008	161	146	125	∅ 70	4-М8	∅ 50	4-М6	70	70	14×14
ЭПР1-015	189	161	132	∅ 70	4-М8	∅ 50	4-М6	100	90	17×17
ЭПР1-060	268	209	169	∅ 125	4-М12	∅ 102	4-М10	140	130	22×22
ЭПР1-100	268	209	169	∅ 125	4-М12	∅ 102	4-М10	140	130	27×27
