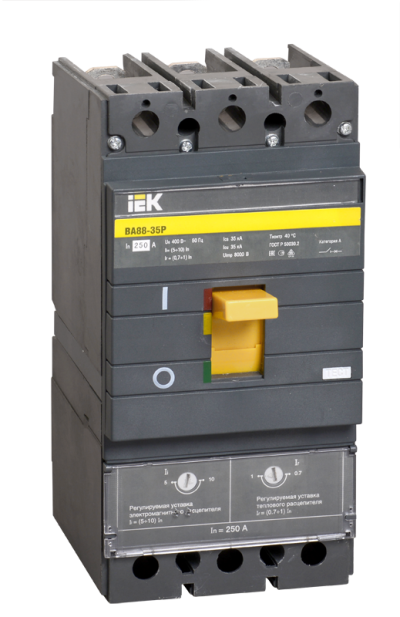

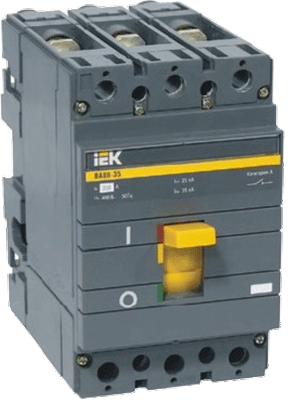

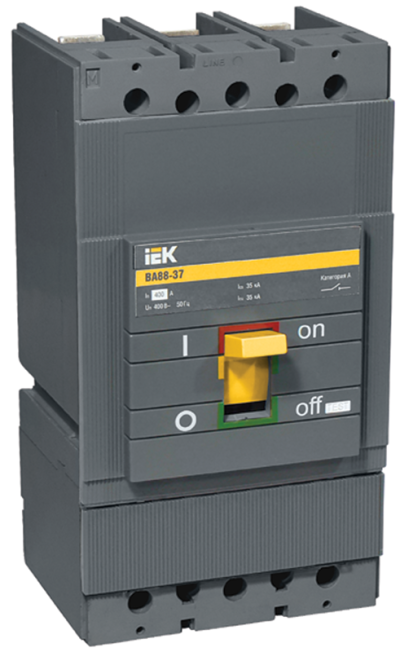

Автоматические выключатели ВА88

Прибор для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения

Номинальный ток: 12,5...1600 А
Номинальная отключающая способность: 25 кА, 35 кА, 50 кА
Количество полюсов: 3
Монтаж: на DIN-рейку

В закладки

от 5 715 руб. Наличие: 4...8 недель Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения
Особенности:

Токоограничение
Устойчивый к деформации корпус
Установка в любом положении
Двойная изоляция
Самостоятельная установка дополнительных устройств

Технические характеристики:

Параметр

Значение

Наименование

ВА88-32

ВА88-33

ВА88-35

ВА88-35*

ВА88-37

ВА88-37*

ВА88-40

ВА88-40*

ВА88-43**

Максимальный номинальный ток (базовый габарит) I_nm

125 A

160 A

250 A

400 A

800 A

1600 A

Номинальный ток (уставка теплового расцепителя), I_n

12,5, 16, 25, 32, 40, 50, 63, 80, 100, 125 A

16, 32, 40, 50, 63, 80, 100, 125, 160 A

63, 80, 100, 125, 160, 200, 250 А

250 А

250, 315, 400 А

400 А

400, 500, 630, 800 А

800 А

1000, 1250, 1600 А

Уставка электромагнитного расцепителя I_m

500 А
10 I_n

10 I_n

Регулир. (1,5...12) I_n

10 I_n

регулир. (1,5...12) I_n

10 I_n

регулир. (1,5...12) I_n

Расцепитель сверхтоков

Тепловой и электромагнитный

Электронный

Тепловой и электромагнитный

Электронный

Тепловой и электромагнитный

Электронный

Номинальная рабочая наибольшая отключающая способность I_cs

12,5 кА

17,5 кА

25 кА

35 кА

50 кА

Номинальная предельная наибольшая отключающая способность I_cu, при 220 В

25 кА

35 кА

50 кА

Номинальная предельная наибольшая отключающая способность I_cu, при 690 В

4 кА

6 кА

14 кА

18 кА

20 кА

Механическая износостойкость циклов В-О, не менее

8500

7000

4000

2500

Электрическая износостойкость циклов В-О, не менее

2500

2000

1500

Габаритные размеры

120×76×70 мм

120×90×70 мм

170×105×101,5 мм

218×105×104,5 мм

254×140×101,5 мм

268×210×101,5 мм

422×210×141мм

Климатическое исполнение

УХЛ3

УХЛ3.1

УХЛ3

УХЛ3.1

УХЛ3

УХЛ3.1

Вес

0,92 кг

1,2 кг

4,1кг

5,1 кг

9,6 кг

17,2 кг

* Поставляется с электронным расцепителем МР211

** Поставляется с электронными расцепителями МР110 и МР211 в зависимости от комплектации

Габаритные размеры

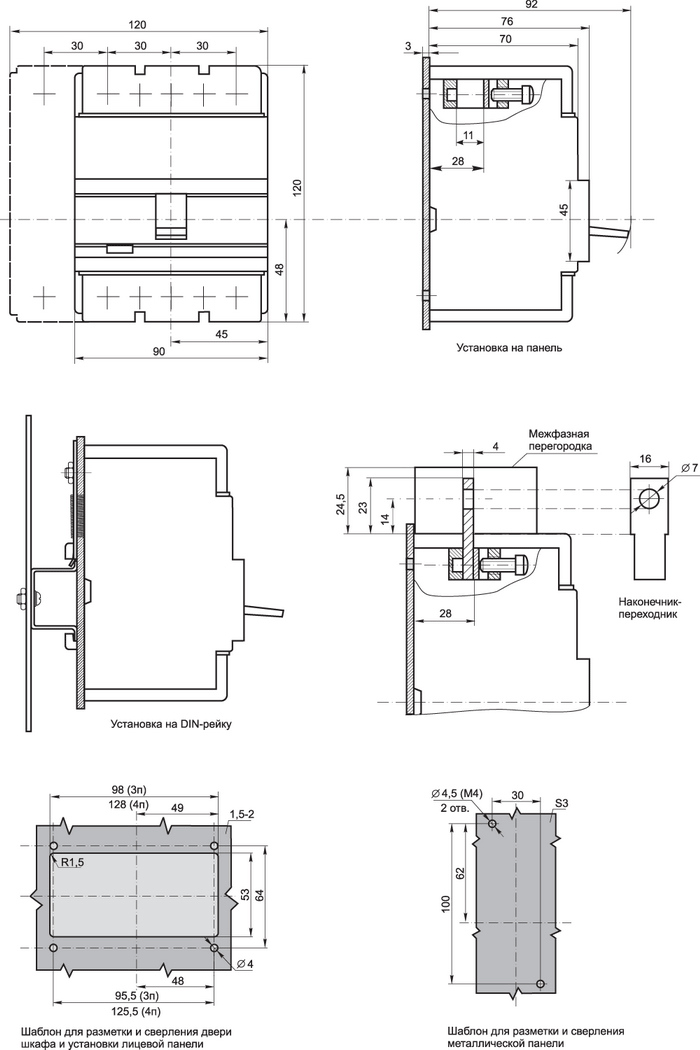

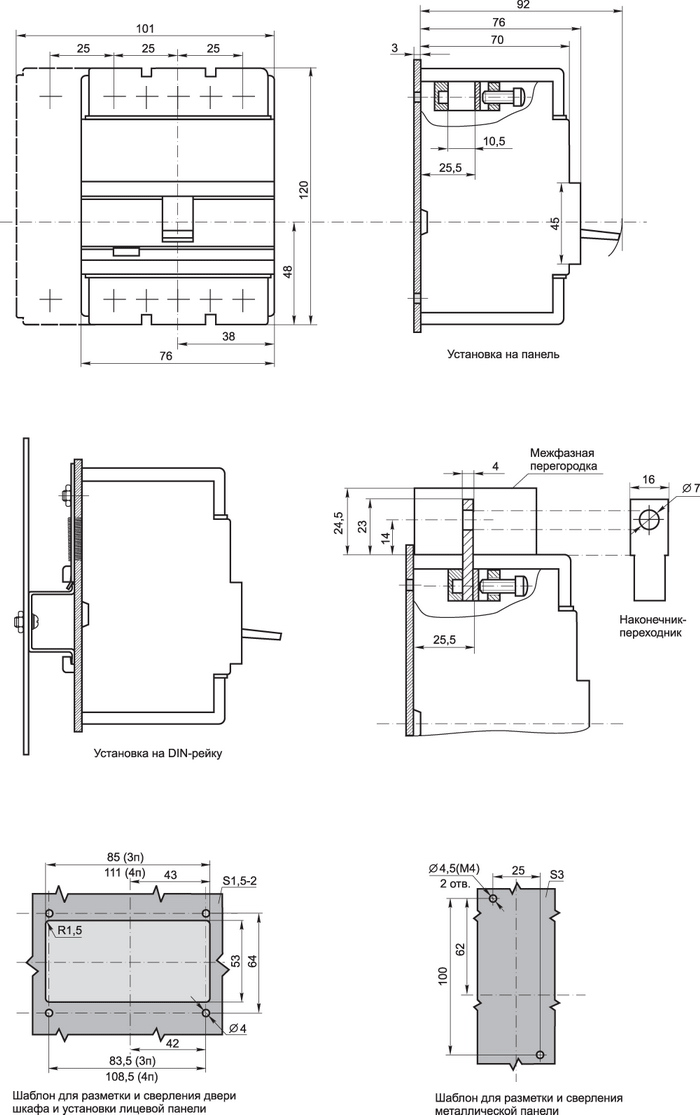

ВА88-32	ВА88-33

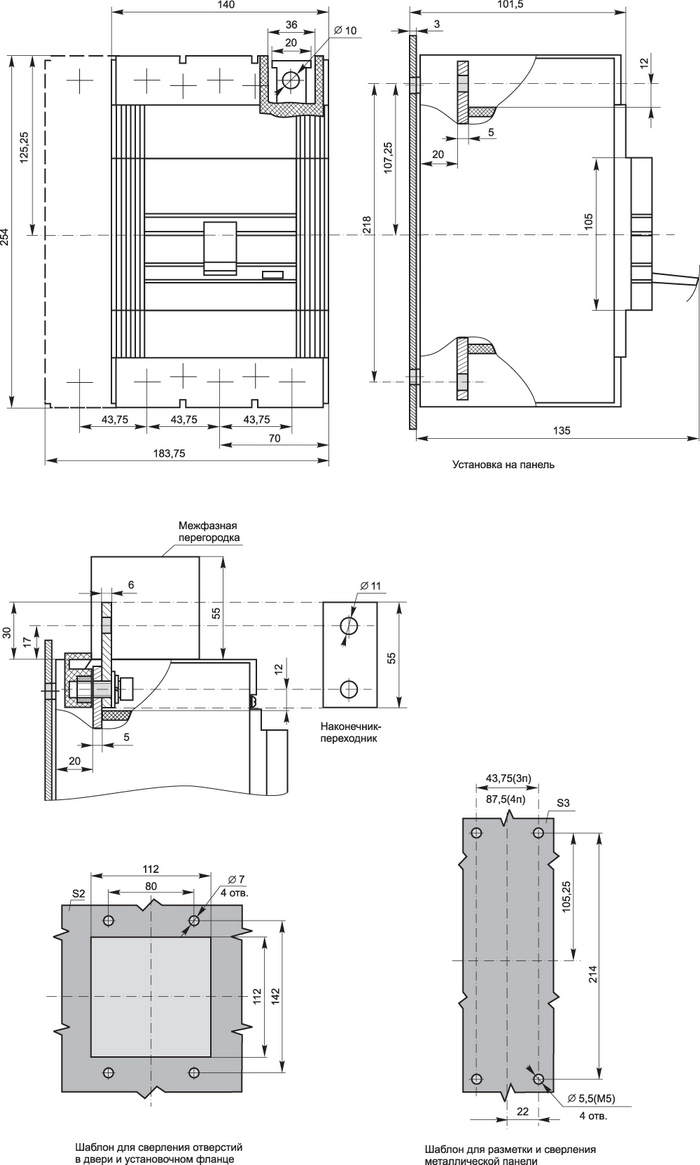

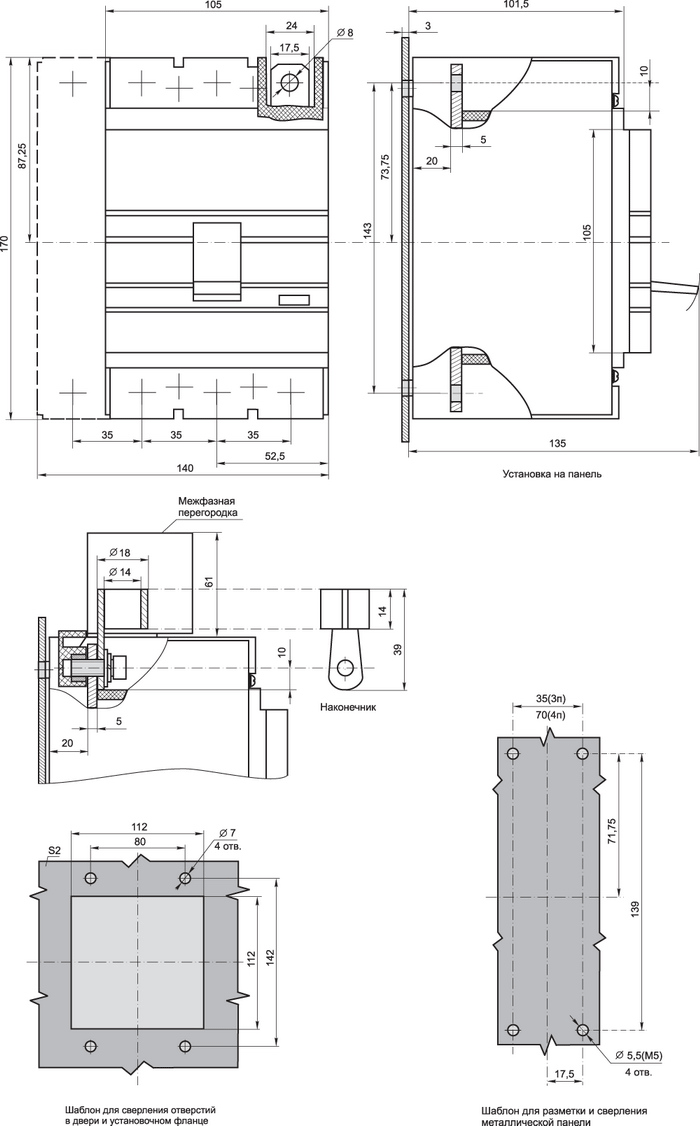

ВА88-35	ВА88-37

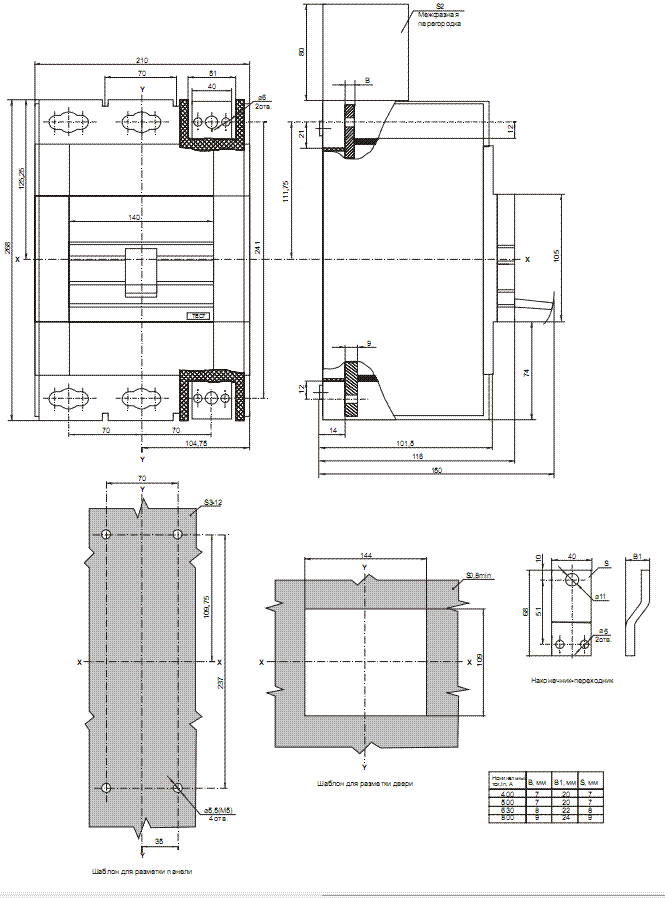

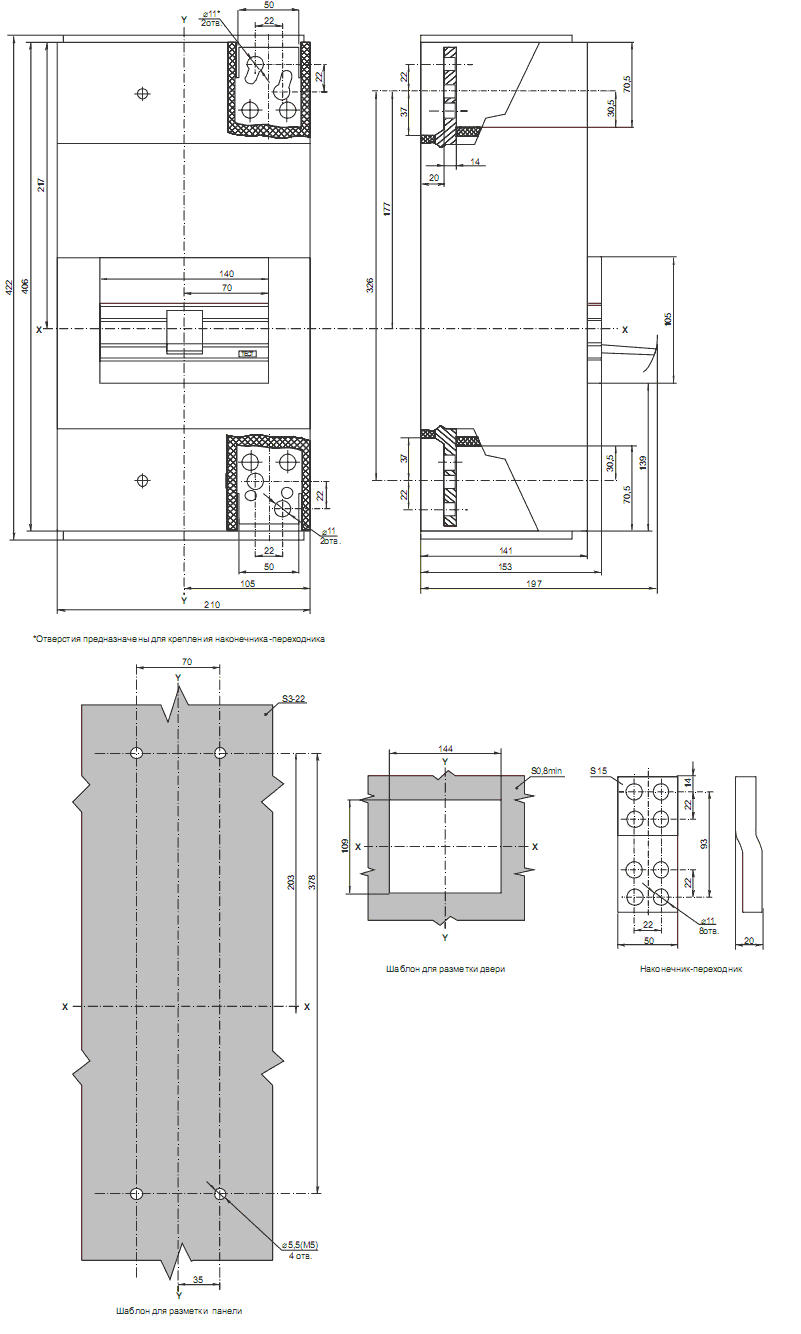

ВА88-40	ВА88-43

Версия: 2013-04-22-ППО

Артикул	Модель	Ток, А	Срок поставки	Стоимость
iEK-BA88-32 iEK-BA88-33 iEK-BA88-35 iEK-BA88-37	12,5 16 25 32 40 50 63 80 100 125 160 200 250 315 400

Артикул	Модель	Ток, А	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Ток, А	Срок поставки	Стоимость
N65103	iEK-BA88-32	12,5	4...8 недель	6076 руб. – +
N65104	iEK-BA88-32	16	4...8 недель	6030 руб. – +
N65105	iEK-BA88-32	25	4...8 недель	5715 руб. – +
N65106	iEK-BA88-32	32	4...8 недель	6030 руб. – +
N65107	iEK-BA88-33	32	4...8 недель	7769 руб. – +
N65108	iEK-BA88-32	40	4...8 недель	5917 руб. – +
N65109	iEK-BA88-33	40	4...8 недель	7622 руб. – +
N65110	iEK-BA88-32	50	4...8 недель	6030 руб. – +
N65111	iEK-BA88-33	50	4...8 недель	7622 руб. – +
N65112	iEK-BA88-33	63	4...8 недель	7622 руб. – +
N65113	iEK-BA88-35	63	4...8 недель	11171 руб. – +
N65114	iEK-BA88-32	80	4...8 недель	5993 руб. – +
N65115	iEK-BA88-35	80	4...8 недель	11171 руб. – +
N65116	iEK-BA88-35	100	4...8 недель	10682 руб. – +
N65117	iEK-BA88-32	125	4...8 недель	5989 руб. – +
N65118	iEK-BA88-35	125	4...8 недель	10887 руб. – +
N65119	iEK-BA88-33	160	4...8 недель	7112 руб. – +
N65120	iEK-BA88-35	160	4...8 недель	10887 руб. – +
N65121	iEK-BA88-35	200	4...8 недель	10888 руб. – +
N65122	iEK-BA88-35	250	4...8 недель	10768 руб. – +
N65123	iEK-BA88-37	250	4...8 недель	25223 руб. – +
N65124	iEK-BA88-37	315	4...8 недель	25225 руб. – +
N65125	iEK-BA88-37	400	4...8 недель	24544 руб. – +

Отзывы на этот товар пока отсутствуют.
