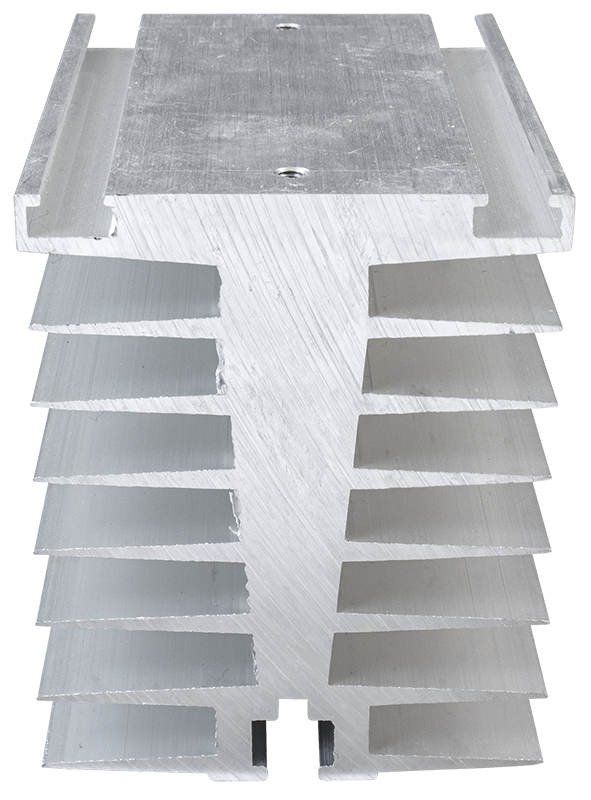

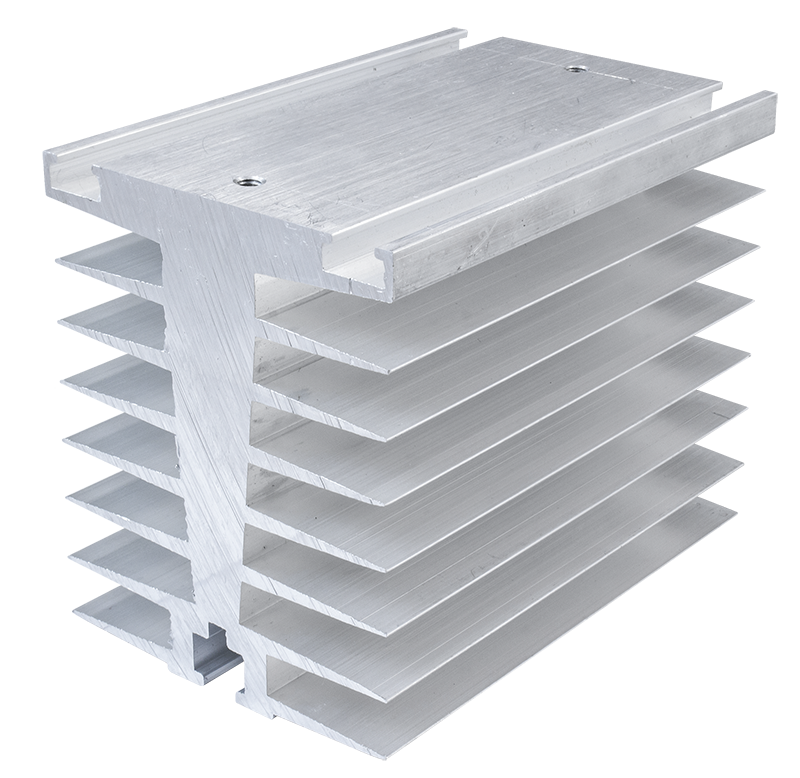

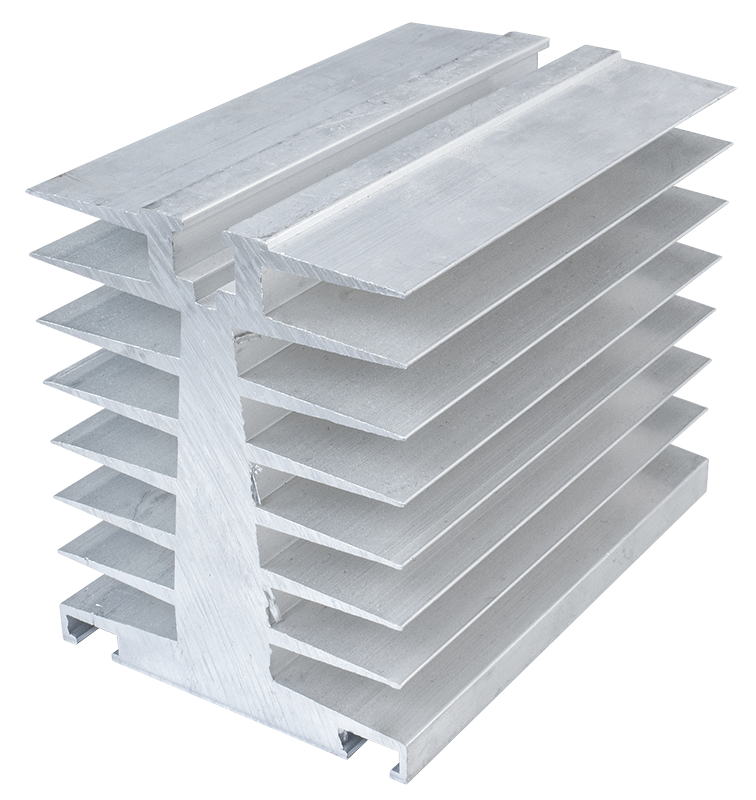

Радиатор AR-SNT-1325

Арт: E70025

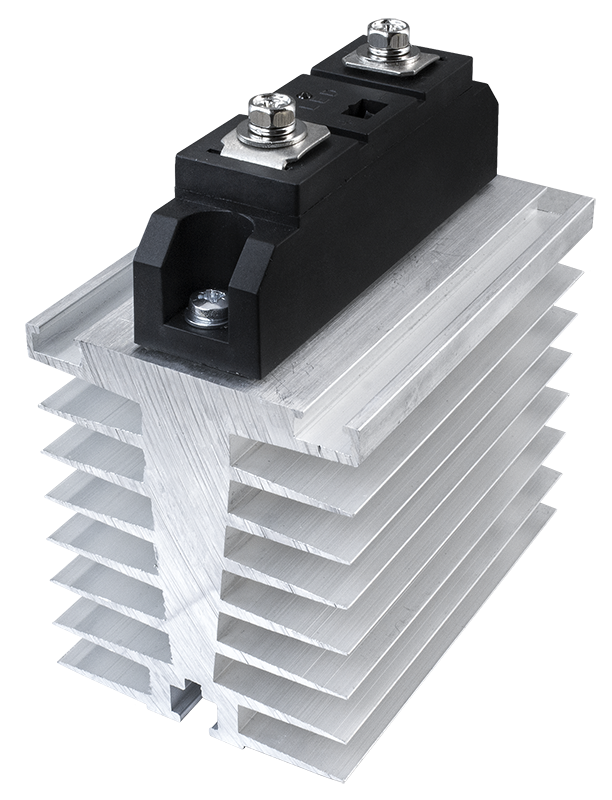

Радиатор предназначен для использования с твердотельными реле ARC-SSR, ARC-SSR-H или аналогичными

Ток нагрузки: однофазные реле до 25 А без принудительного охлаждения
Материал: алюминиевый сплав
Монтаж: на плоскость
Габаритные размеры: 80×65,5×100 мм

В закладки

1 563 руб. Наличие: Со склада

+ –

В корзину

Есть уценённый товар. Цена от 502 руб. Доставка по России
Способы оплаты

Описание

Уценка (7)
Отзывы (0)

Радиатор предназначен для использования с твердотельными реле ARC-SSR, ARC-SSR-H или аналогичными.

Без отвода тепла твердотельное реле способно коммутировать заявленный номинальный ток при температуре не более +40ºС. При увеличении температуры снижается пропускная способность реле из расчета 20...25% на каждые 10ºС. При температуре около +80ºС пропускная способность сводится к нулю, реле выходит из строя. Поэтому при коммутации тока более 5 А необходимо дополнительное охлаждение - с помощью радиатора.
При выборе радиатора для твердотельных реле не существует однозначного соответствия между типом радиатора и мощностью реле. На охлаждение влияет множество факторов: место установки, температура окружающей среды, циркуляция воздушных потоков, нагрузка на твердотельном реле и т.д. В некоторых случаях для более эффективного охлаждения (высокая температура воздуха, монтаж реле в закрытом шкафу и пр.) необходимо использовать радиатор большего размера и/или устанавливать вентилятор.

Для обеспечения эффективного теплоотвода необходимо использовать теплопроводящую пасту, например КПТ-А-10, КПТ-А-20. Паста заполняет воздушные пустоты между поверхностью радиатора и основанием реле, повышая эффективность теплоотдачи.

Для максимально плотного прилегания поверхностей реле и радиатора необходимо использовать крепежные винты.

Радиатор охлаждения должен располагаться таким образом, чтобы потоки естественной циркуляции воздуха проходили вдоль ребер охлаждения радиатора.

Радиаторы могут использоваться также для охлаждения других приборов, например, полупроводниковых модулей.

При необходимости просверлите на установочной поверхности радиатора дополнительные монтажные отверстия с резьбой.

Технические характеристики:

Параметр	Значение
Ток нагрузки	однофазные реле до 25 А без принудительного охлаждения
Материал	алюминиевый сплав
Монтаж	на плоскость
Расстояние между монтажными отверстиями для крепления реле	81 мм (2 отв., М4×0,7) 53 мм (2 монтажных паза, см. чертеж)
Монтажный паз для крепления радиатора на плоскость	см. чертеж
Габаритные размеры	80×65,5×100 мм
Вес	420 г

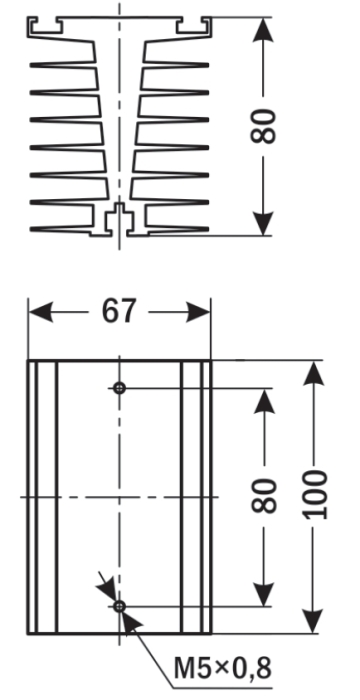

Габаритные размеры

Версия: 2022-06-03-ЛВС

Артикул	Описание	Срок поставки	Стоимость
F74579	Монтажная плита с вмятиной и трещиной. Работоспособность 100%.	Со склада	502 руб. – +
F74576	Замяты монтажная плита и рёбра, сколы. Работоспособность 100%.	Со склада	602 руб. – +
F74578	Замяты угол монтажной плиты и рёбра. Работоспособность 100%.	Со склада	602 руб. – +
F74577	Замяты углы монтажной плиты. Работоспособность 100%.	Со склада	602 руб. – +
F74574	Дополнительные отверстия в монтажное плите. Работоспособность 100%.	Со склада	753 руб. – +
F74575	Замято ребро. Работоспособность 100%.	Со склада	602 руб. – +
F74580	Сколы на рёбрах. Работоспособность 100%.	Со склада	703 руб. – +
