Твердотельные реле ARC-SSR

Прибор для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~24…480 В

Сигнал управления: =3…32 В, ~90…250 В, =0...10 В, 4...20 мА, 0...470 кОм
Напряжение нагрузки: ~24…380 В, ~90...250 В, ~250...480 В
Ток нагрузки: 16 А, 25 А, 40 А, 60 А, 75 А, 90 А, 100 A, 120 А, 150 А
Количество фаз: 1
Время переключения: ≤ 10 мс
Встроенная RC-цепочка для защиты от импульсных перенапряжений

В закладки

от 741 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (30)
Все модификации (41)
Уценка (1)
Аналоги(1)
Отзывы (0)

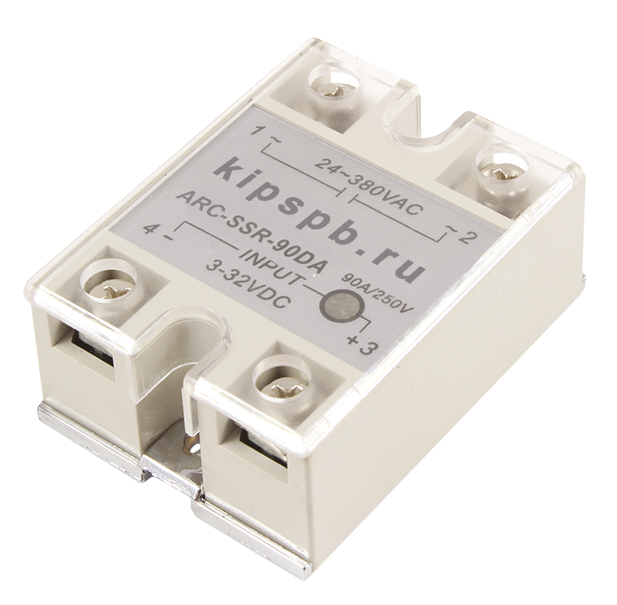

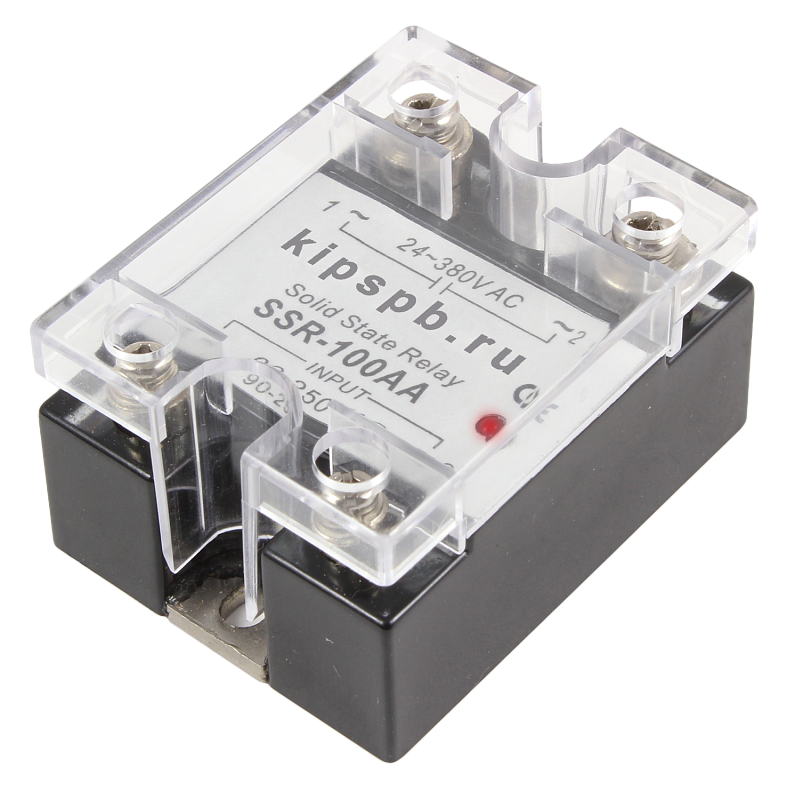

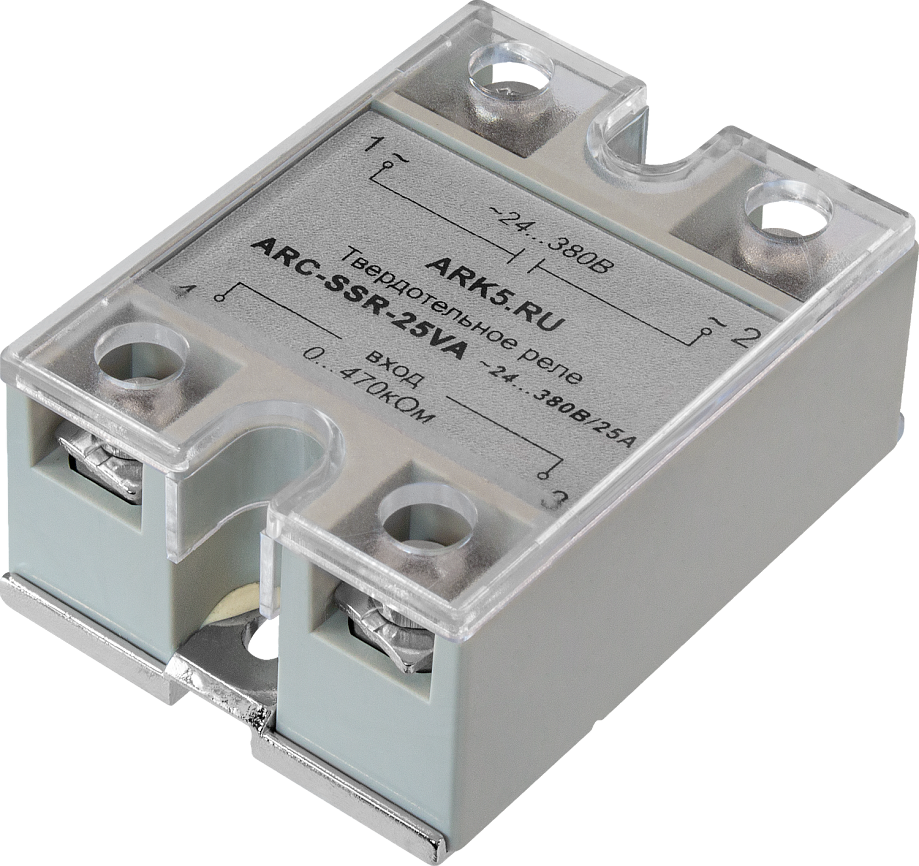

Однофазное твердотельное (полупроводниковое) реле ARC-SSR предназначено для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~24…480 В
Особенности:

Полностью бесшумная работа
Светодиодный индикатор рабочего состояния
Отсутствие искрения и электрической дуги при коммутации
Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
Возможность коммутации электродвигателей
Не требует профилактических работ в процессе эксплуатации
Компактность, хорошая теплоотдача

Технические характеристики:

Параметр	Значение
Параметр	DA	AA	VR	LA	VA
Ток нагрузки	16 А, 25 А, 40 А, 60 А, 75 А, 90 А, 100 A, 120 А, 150 А		25 А, 40 А, 60 А	25 А, 40 А, 60 А, 100 А	16 А, 25 А, 40 А, 60 А
Напряжение нагрузки	~24…380 В		~90...250 В, ~250...480 В		~24...380 В
Сигнал управления	=3…32 В (=3..25 мА)	~90…250 В (≤ ~12 мА)	=0...10 В	4...20 мА	0...470 кОм
Ток утечки	≤ 2 мА		≤ 10 мА
Время переключения	≤ 10 мс
Диэлектрическая прочность	~2,5 кВ, 50 Гц/1 мин
Сопротивление изоляции	1000 МОм/=500 В		500 МОм/=500 В
Температура эксплуатации	−20…+50°С без конденсации влаги

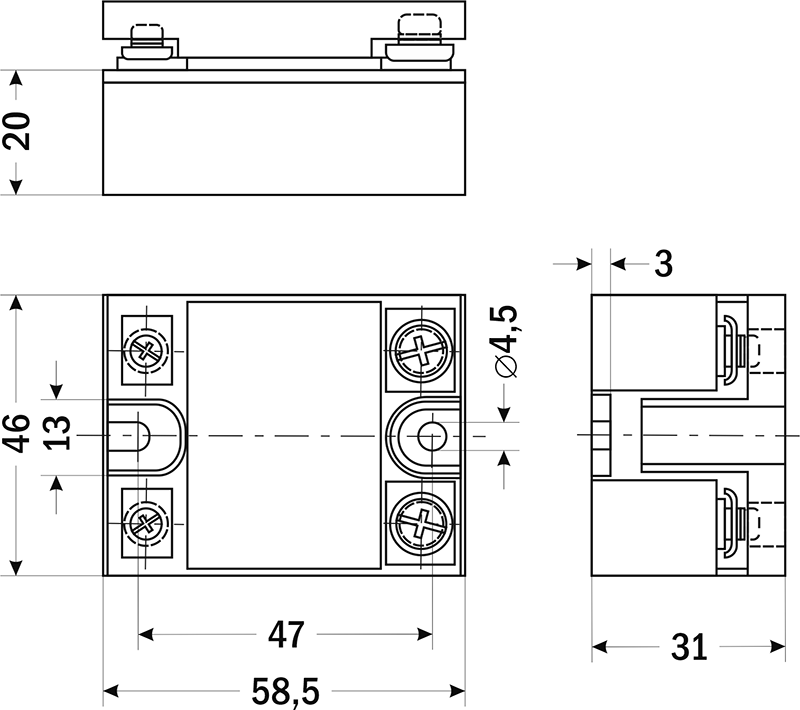

Габаритные размеры	31×46×58,5 мм 26×45,5×63 (16VA, 25VA, 90AА)

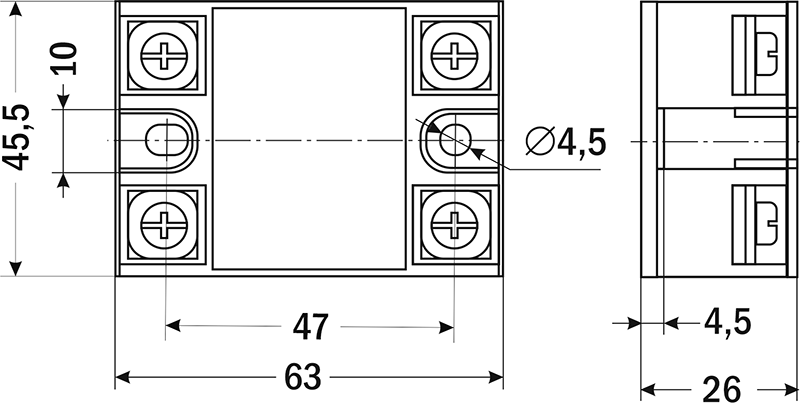

Габаритные размеры


16VA, 25VA, 90AA

Версия: 2023-02-01-ЛВС

Документация и схемы

Схема	Размер	Файл

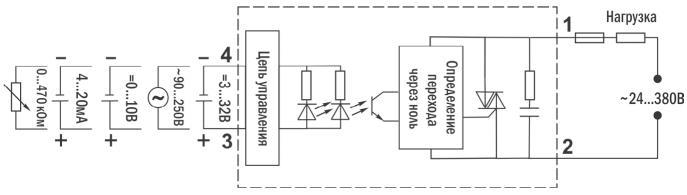

Схема подключения	0.02 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.08.2023	0.5 Мб
Информационное письмо	12.11.2012	0.73 Мб

Артикул	Сигнал управления	Ток, А	Напряжение нагрузки, В	Срок поставки	Стоимость
DA: =3…32 В (=3..25 мА) VR: =0...10 В AA: ~90…250 В (≤ ~12 мА) LA: 4...20 мА VA: 0...470 кОм	16 25 40 60 70 75 90 100 120 150	~24…380 ~90…250 ~250…480

Артикул	Сигнал управления	Ток, А	Напряжение нагрузки, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Сигнал управления	Ток, А	Напряжение нагрузки, В	Срок поставки	Стоимость
O96737	DA: =3…32 В (=3..25 мА)	16	~24…380	Со склада	768 руб. – +
O96740	DA: =3…32 В (=3..25 мА)	25	~24…380	Со склада	885 руб. – +
O96743	DA: =3…32 В (=3..25 мА)	40	~24…380	Со склада	1143 руб. – +
O96746	DA: =3…32 В (=3..25 мА)	60	~24…380	Со склада	1654 руб. – +
O96750	DA: =3…32 В (=3..25 мА)	75	~24…380	Со склада	1977 руб. – +
O96752	DA: =3…32 В (=3..25 мА)	90	~24…380	Со склада	2207 руб. – +
O96754	DA: =3…32 В (=3..25 мА)	100	~24…380	Со склада	2270 руб. – +
O96756	DA: =3…32 В (=3..25 мА)	120	~24…380	Со склада	2371 руб. – +
O96758	DA: =3…32 В (=3..25 мА)	150	~24…380	Со склада	3978 руб. – +
O96760	VR: =0...10 В	16	~90…250	Со склада	1412 руб. – +
O96762	VR: =0...10 В	25	~90…250	Со склада	1755 руб. – +
O96764	VR: =0...10 В	40	~90…250	Со склада	2129 руб. – +
O96766	VR: =0...10 В	60	~90…250	Со склада	2948 руб. – +
O96738	AA: ~90…250 В (≤ ~12 мА)	16	~24…380	Со склада	768 руб. – +
O96741	AA: ~90…250 В (≤ ~12 мА)	25	~24…380	Со склада	885 руб. – +
O96744	AA: ~90…250 В (≤ ~12 мА)	40	~24…380	Со склада	1143 руб. – +
O96747	AA: ~90…250 В (≤ ~12 мА)	60	~24…380	Со склада	1654 руб. – +
O96751	AA: ~90…250 В (≤ ~12 мА)	75	~24…380	Со склада	1977 руб. – +
O96753	AA: ~90…250 В (≤ ~12 мА)	90	~24…380	Со склада	2207 руб. – +
O96755	AA: ~90…250 В (≤ ~12 мА)	100	~24…380	Со склада	2270 руб. – +
O96757	AA: ~90…250 В (≤ ~12 мА)	120	~24…380	Со склада	2371 руб. – +
O96759	AA: ~90…250 В (≤ ~12 мА)	150	~24…380	Со склада	3978 руб. – +
O96761	LA: 4...20 мА	16	~90…250	Со склада	1482 руб. – +
O96763	LA: 4...20 мА	25	~90…250	Со склада	1763 руб. – +
O96765	LA: 4...20 мА	40	~90…250	Со склада	2009 руб. – +
O96767	LA: 4...20 мА	60	~90…250	Со склада	2808 руб. – +
O96739	VA: 0...470 кОм	16	~24…380	Со склада	741 руб. – +
O96742	VA: 0...470 кОм	25	~24…380	Со склада	956 руб. – +
O96745	VA: 0...470 кОм	40	~24…380	Со склада	1244 руб. – +
O96748	VA: 0...470 кОм	60	~24…380	Со склада	2009 руб. – +

Артикул	Сигнал управления	Ток, А	Напряжение нагрузки, В	Срок поставки	Стоимость
O96737	DA: =3…32 В (=3..25 мА)	16	~24…380	Со склада	768 руб. – +
O96740	DA: =3…32 В (=3..25 мА)	25	~24…380	Со склада	885 руб. – +
O96743	DA: =3…32 В (=3..25 мА)	40	~24…380	Со склада	1143 руб. – +
O96746	DA: =3…32 В (=3..25 мА)	60	~24…380	Со склада	1654 руб. – +
O96750	DA: =3…32 В (=3..25 мА)	75	~24…380	Со склада	1977 руб. – +
O96752	DA: =3…32 В (=3..25 мА)	90	~24…380	Со склада	2207 руб. – +
O96754	DA: =3…32 В (=3..25 мА)	100	~24…380	Со склада	2270 руб. – +
O96756	DA: =3…32 В (=3..25 мА)	120	~24…380	Со склада	2371 руб. – +
O96758	DA: =3…32 В (=3..25 мА)	150	~24…380	Со склада	3978 руб. – +
O96760	VR: =0...10 В	16	~90…250	Со склада	1412 руб. – +
O96762	VR: =0...10 В	25	~90…250	Со склада	1755 руб. – +
O96769	VR: =0...10 В	25	~250…480	Ожидается 2025.03.10	1755 руб. – +
O96764	VR: =0...10 В	40	~90…250	Со склада	2129 руб. – +
O96771	VR: =0...10 В	40	~250…480	Под заказ к 2025.08.10	2028 руб. – +
O96766	VR: =0...10 В	60	~90…250	Со склада	2948 руб. – +
O96773	VR: =0...10 В	60	~250…480	Снято с производства	2808 руб. – +
O96738	AA: ~90…250 В (≤ ~12 мА)	16	~24…380	Со склада	768 руб. – +
O96741	AA: ~90…250 В (≤ ~12 мА)	25	~24…380	Со склада	885 руб. – +
O96744	AA: ~90…250 В (≤ ~12 мА)	40	~24…380	Со склада	1143 руб. – +
O96747	AA: ~90…250 В (≤ ~12 мА)	60	~24…380	Со склада	1654 руб. – +
O96749	AA: ~90…250 В (≤ ~12 мА)	70	~24…380	Снято с производства	1872 руб. – +
O96751	AA: ~90…250 В (≤ ~12 мА)	75	~24…380	Со склада	1977 руб. – +
O96753	AA: ~90…250 В (≤ ~12 мА)	90	~24…380	Со склада	2207 руб. – +
O96755	AA: ~90…250 В (≤ ~12 мА)	100	~24…380	Со склада	2270 руб. – +
O96757	AA: ~90…250 В (≤ ~12 мА)	120	~24…380	Со склада	2371 руб. – +
O96759	AA: ~90…250 В (≤ ~12 мА)	150	~24…380	Со склада	3978 руб. – +
O96761	LA: 4...20 мА	16	~90…250	Со склада	1482 руб. – +
O96763	LA: 4...20 мА	25	~90…250	Со склада	1763 руб. – +
O96770	LA: 4...20 мА	25	~250…480	120 дней	1677 руб. – +
O96765	LA: 4...20 мА	40	~90…250	Со склада	2009 руб. – +
O96772	LA: 4...20 мА	40	~250…480	Под заказ к 2025.08.10	1911 руб. – +
O96767	LA: 4...20 мА	60	~90…250	Со склада	2808 руб. – +
O96774	LA: 4...20 мА	60	~250…480	Под заказ к 2025.08.10	2808 руб. – +
O96768	LA: 4...20 мА	100	~90…250	120 дней	4056 руб. – +
O96775	LA: 4...20 мА	100	~250…480	Под заказ к 2025.08.10	4056 руб. – +
O96739	VA: 0...470 кОм	16	~24…380	Со склада	741 руб. – +
O96742	VA: 0...470 кОм	25	~24…380	Со склада	956 руб. – +
O96745	VA: 0...470 кОм	40	~24…380	Со склада	1244 руб. – +
O96748	VA: 0...470 кОм	60	~24…380	Со склада	2009 руб. – +

Описание	Срок поставки	Стоимость
Сигнал управления: AA: ~90…250 В (≤ ~12 мА); Ток, А: 60; Напряжение нагрузки, В: ~24…380. Причина уценки: Нет индикации при срабатывании. Коммутирует нормально.	Со склада	0 руб. – +
