Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле.
Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40°C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.
Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.
Технические характеристики:
Модель | Фото | Чертеж | Габаритные размеры, мм
| Вес, г | Тепловое сопротивление, RthSA °C/Вт |

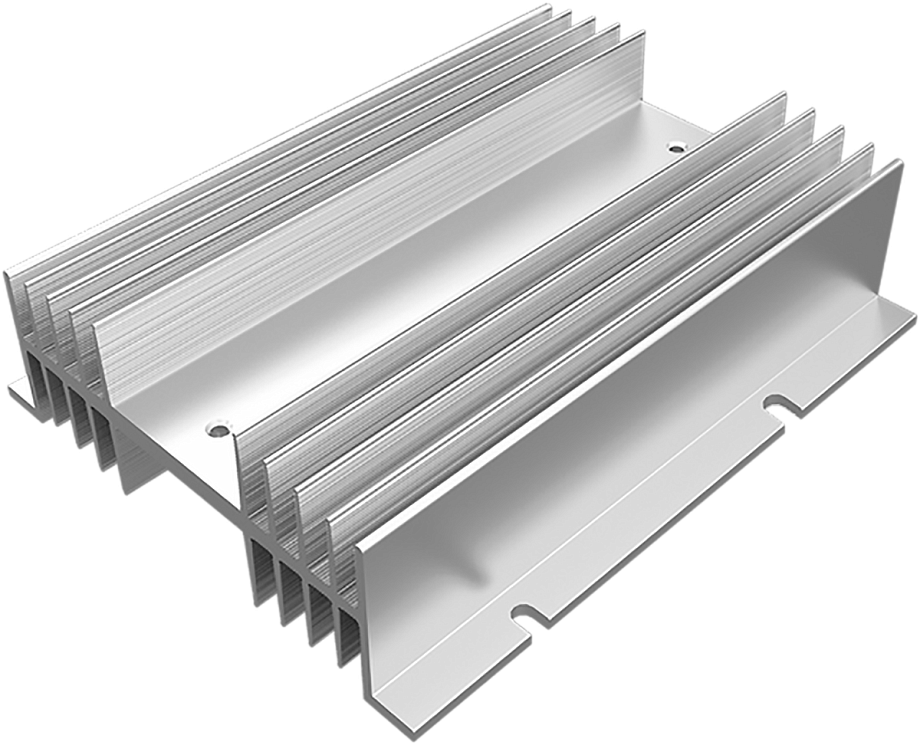

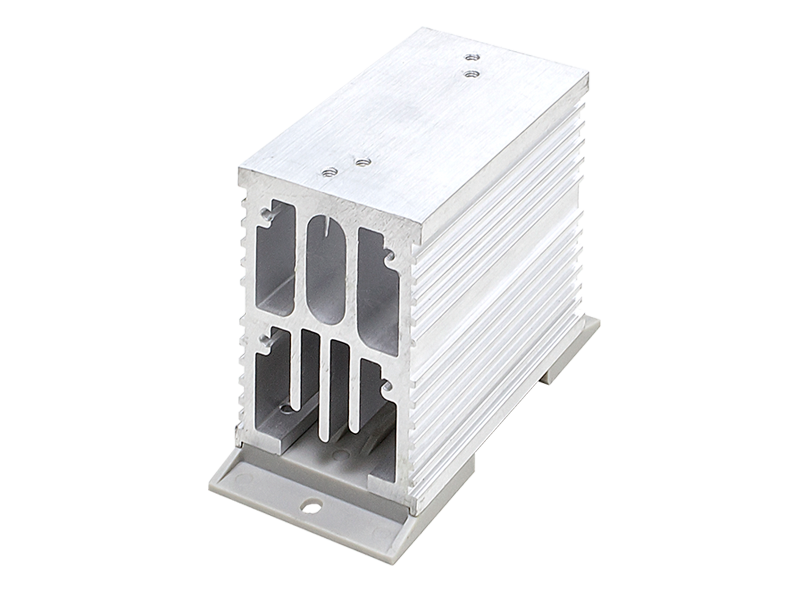

РТР052 | ![111ptp052___86169cac-133x100-d.png 111ptp052___86169cac-133x100-d.png](/upload/medialibrary/ad6/111ptp052___86169cac-133x100-d.png) | ![](/upload/iblock/rtr052ch.png) | 100×48×77 | 310 | 1,96 |

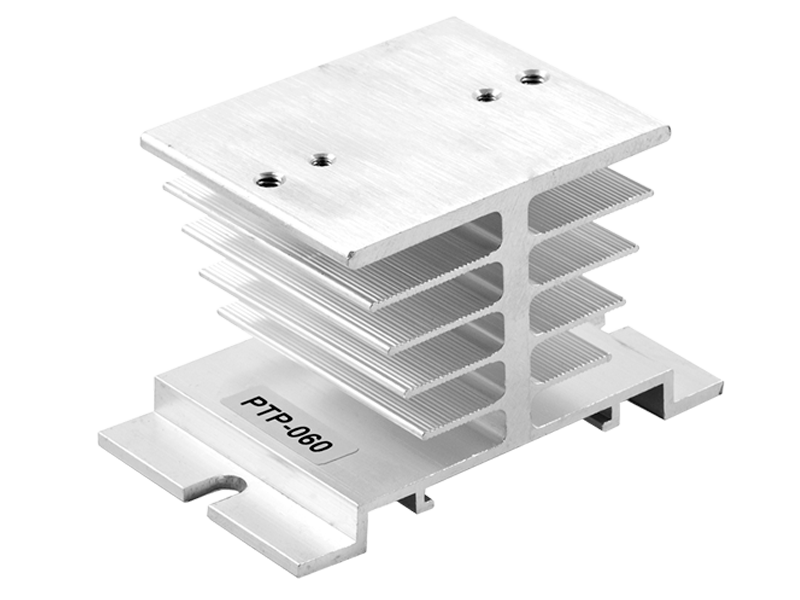

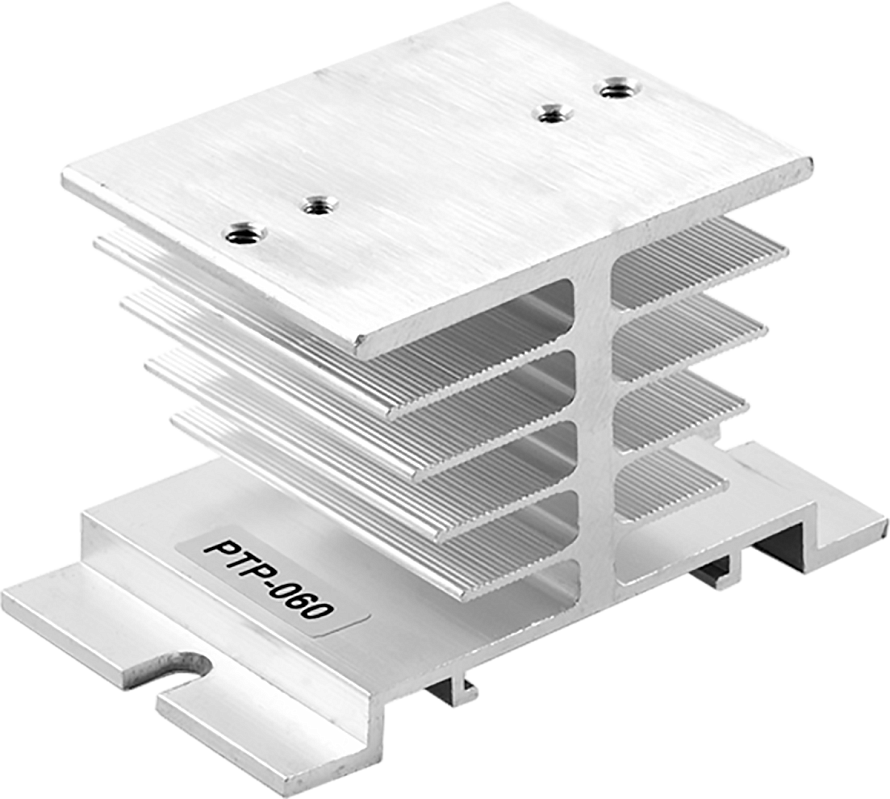

РТР060 | ![222ptp060___eb787152-133x100-d.png 222ptp060___eb787152-133x100-d.png](/upload/medialibrary/d42/222ptp060___eb787152-133x100-d.png) | ![](/upload/iblock/rtr060ch.png) | 80×50×50 | 135 | 2,19 |

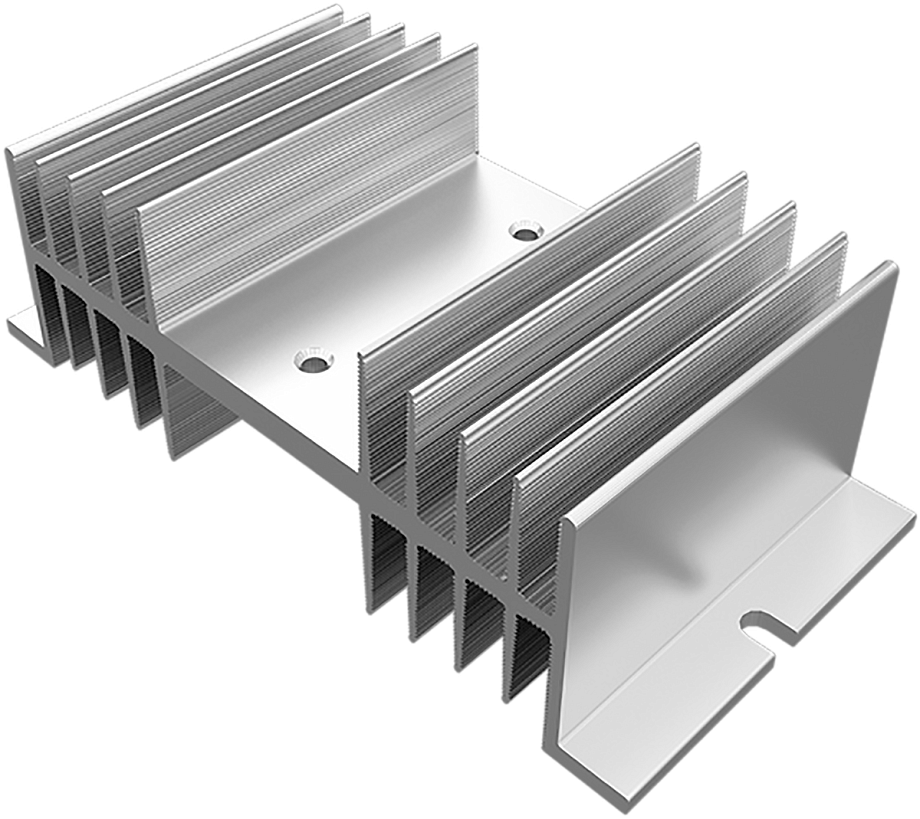

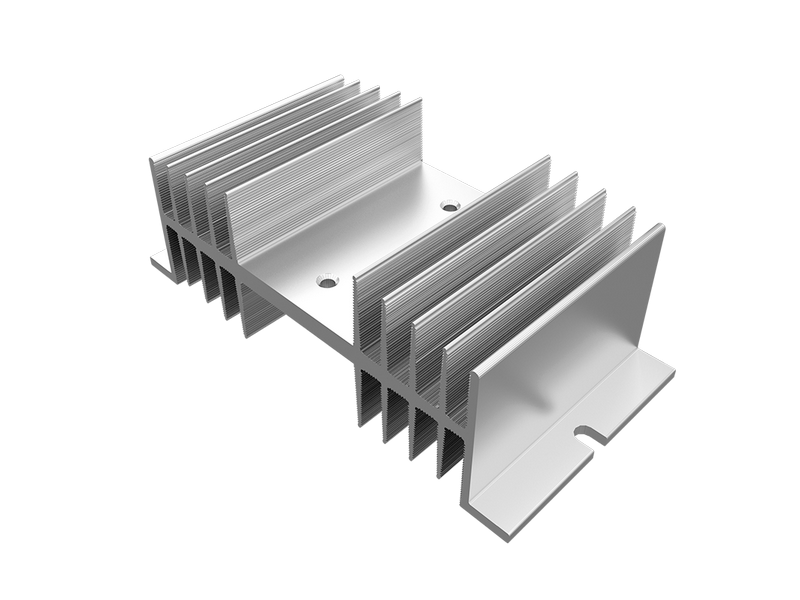

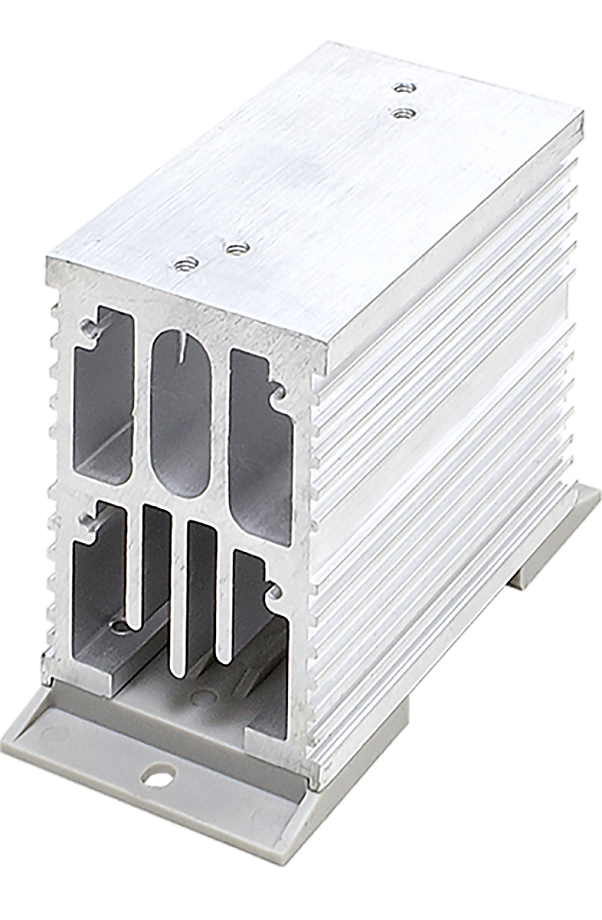

РТР061.1 | ![333ptp061.1___4fd1331c-133x100-d.png 333ptp061.1___4fd1331c-133x100-d.png](/upload/medialibrary/66d/333ptp061.1___4fd1331c-133x100-d.png) | ![](/upload/iblock/rtr061.1ch.png) | 144×67×50 | 245 | 1,49 |

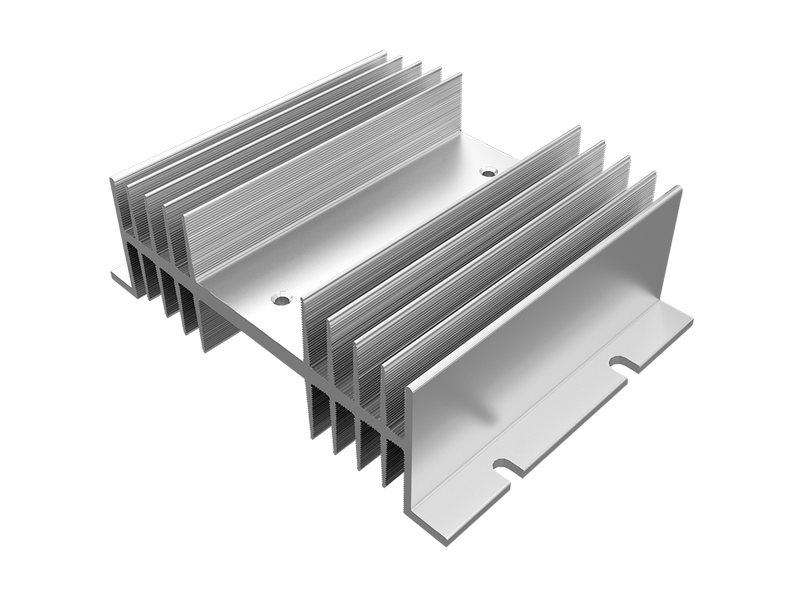

РТР062.1 | ![444ptp062.1___eff6e83d-133x100-d.png 444ptp062.1___eff6e83d-133x100-d.png](/upload/medialibrary/8ff/444ptp062.1___eff6e83d-133x100-d.png) | ![rtr062.1ch___4757a135-133x100-d.png rtr062.1ch___4757a135-133x100-d.png](/upload/medialibrary/071/rtr062.1ch___4757a135-133x100-d.png) | 144×110×50 | 405 | 1,35 |

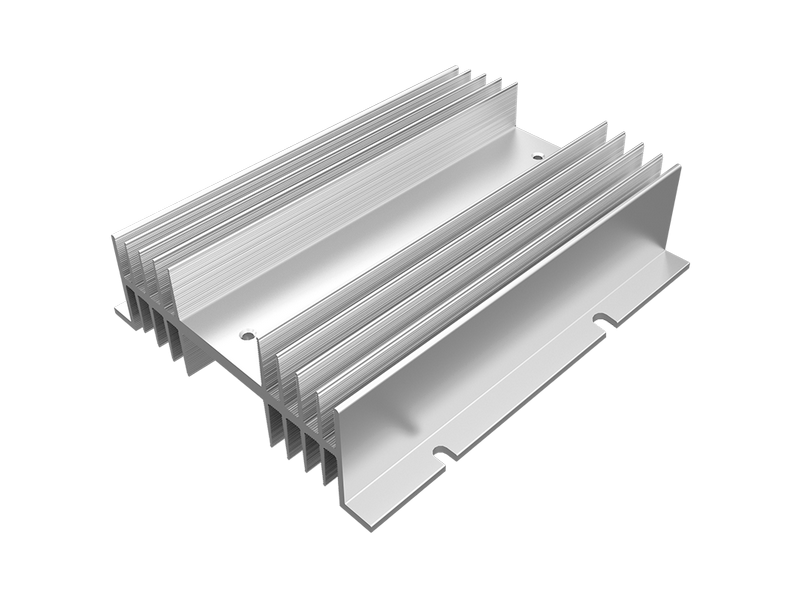

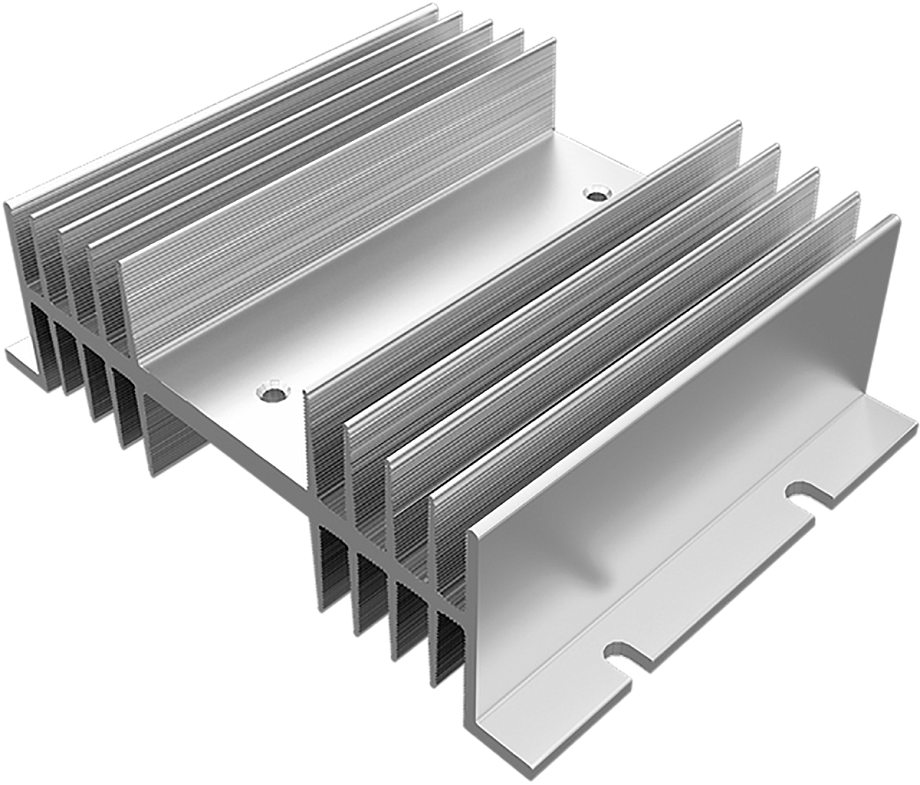

РТР063.1 | ![555ptp063.1___e3c5ed42-133x100-d.png 555ptp063.1___e3c5ed42-133x100-d.png](/upload/medialibrary/555/555ptp063.1___e3c5ed42-133x100-d.png) | ![rtr063.1ch___6083037f-133x100-d.png rtr063.1ch___6083037f-133x100-d.png](/upload/medialibrary/348/rtr063.1ch___6083037f-133x100-d.png) | 180×144×50 | 660 | 1,07 |

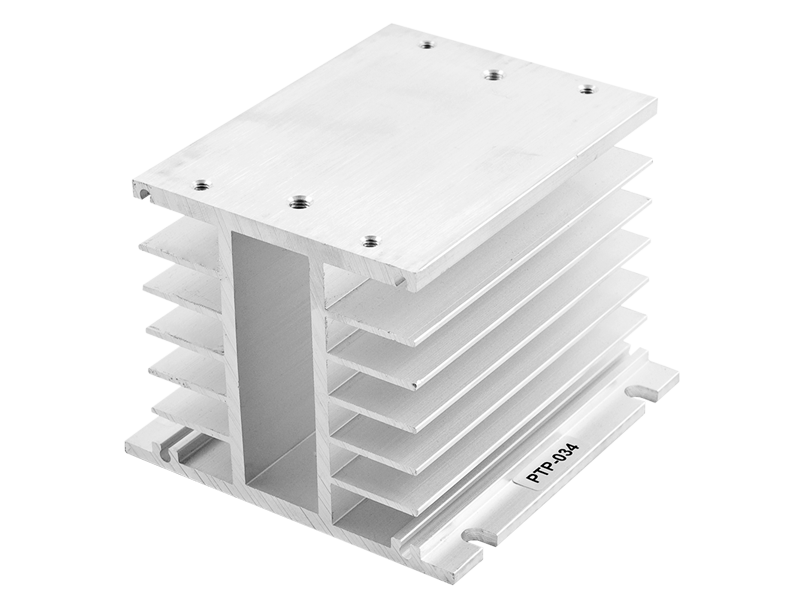

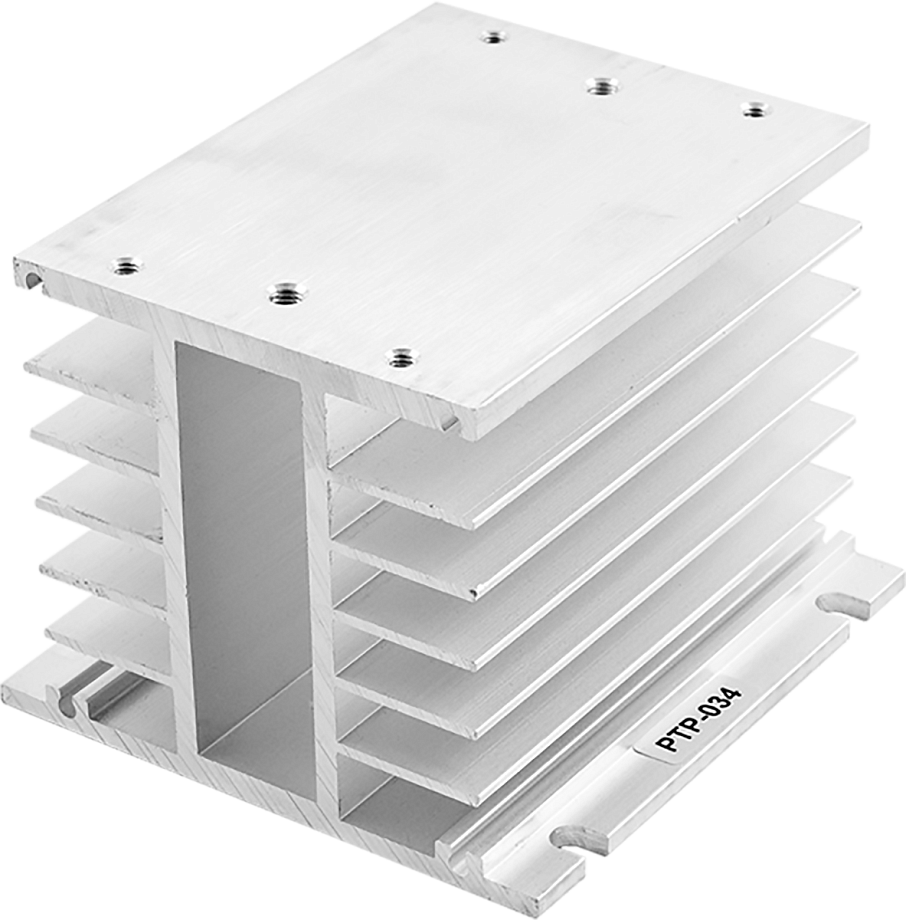

РТР034 | ![666ptp034___57f86293-133x100-d.png 666ptp034___57f86293-133x100-d.png](/upload/medialibrary/626/666ptp034___57f86293-133x100-d.png) | ![rtr034ch___8590d98c-133x100-d.png rtr034ch___8590d98c-133x100-d.png](/upload/medialibrary/7ed/rtr034ch___8590d98c-133x100-d.png) | 105×100×80
| 590 | 0,65 |

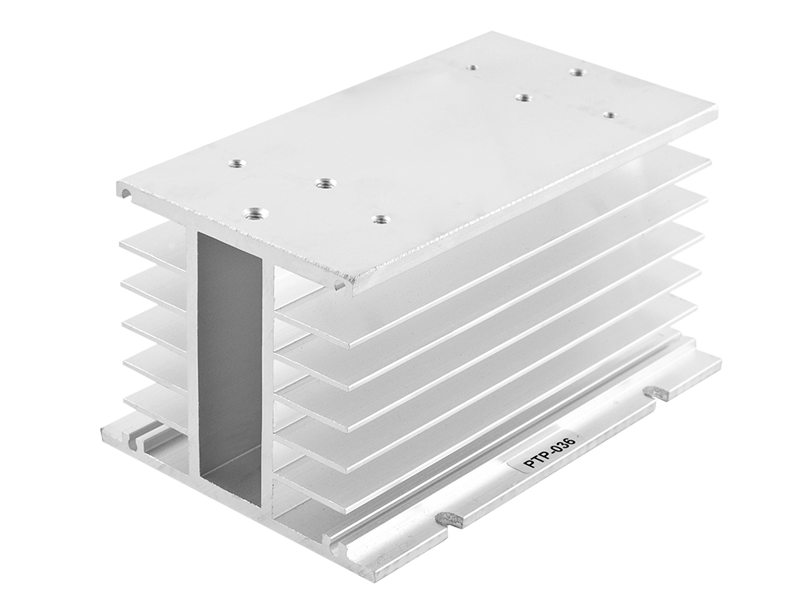

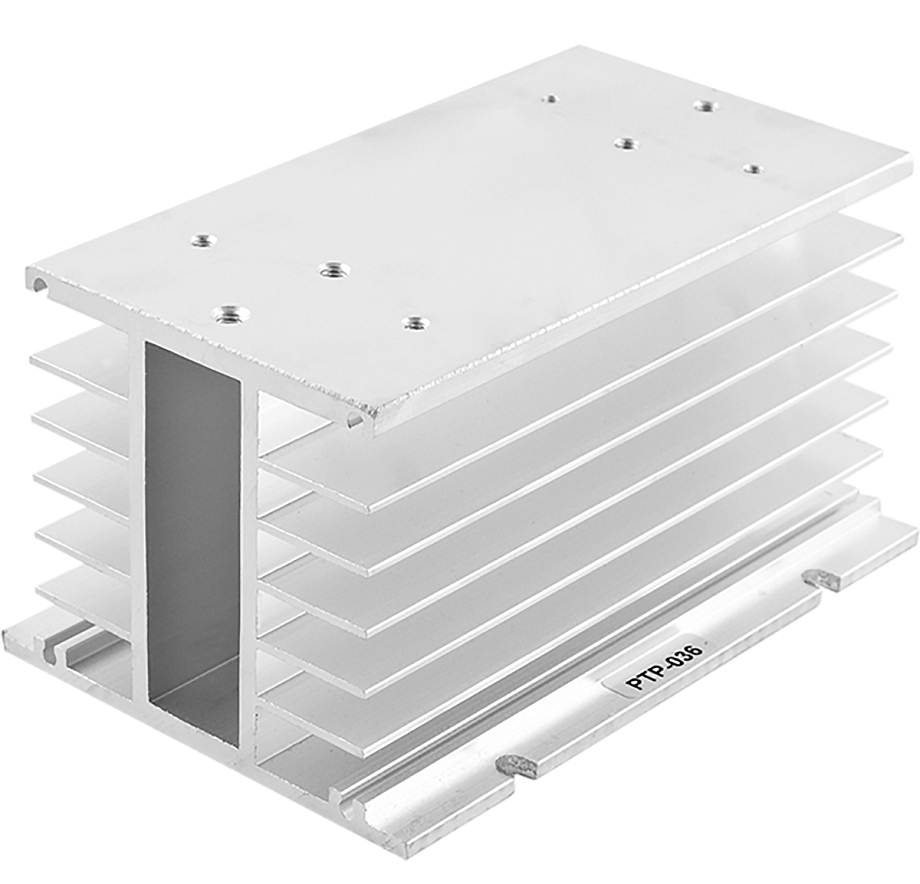

РТР036 | ![777ptp036___2d26732b-133x100-d.png 777ptp036___2d26732b-133x100-d.png](/upload/medialibrary/fd6/777ptp036___2d26732b-133x100-d.png) | ![rtr036ch___2945e7fb-133x100-d.png rtr036ch___2945e7fb-133x100-d.png](/upload/medialibrary/022/rtr036ch___2945e7fb-133x100-d.png) | 150×100×80 | 855 | 0,48 |

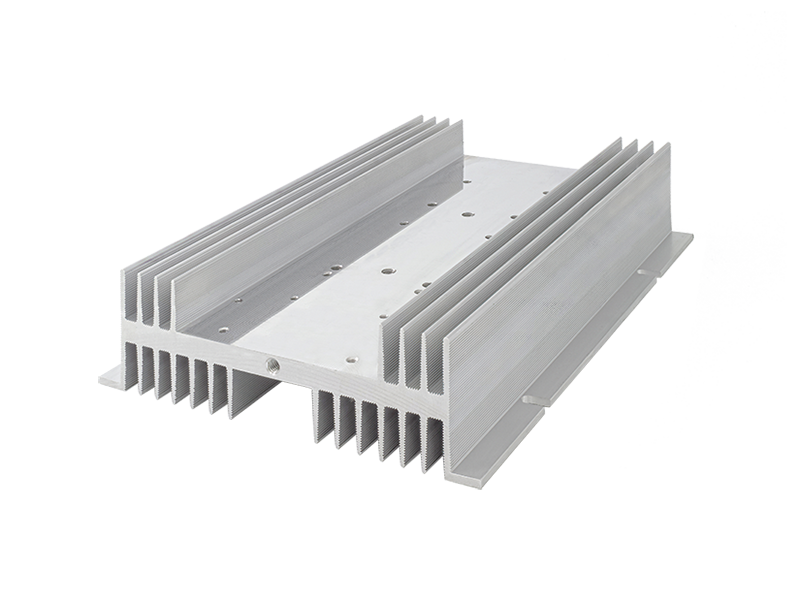

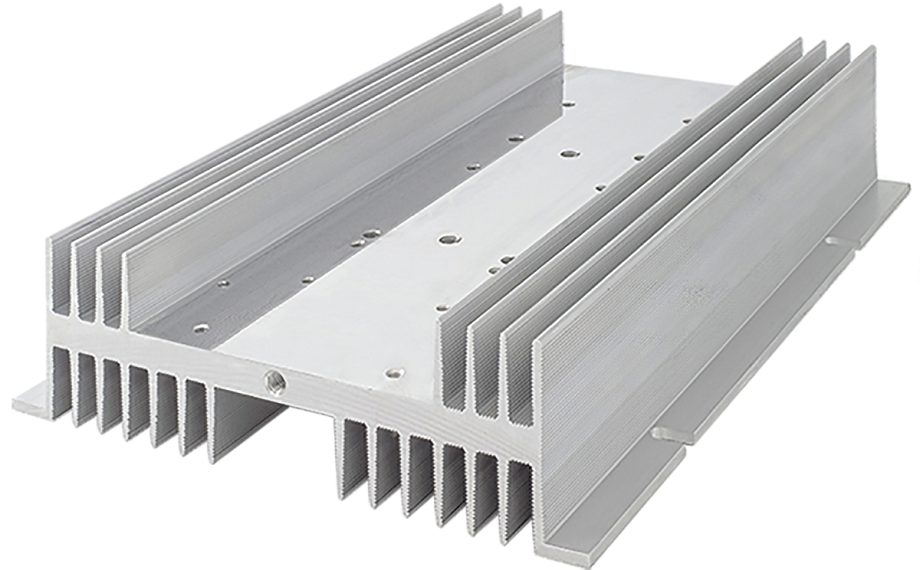

РТР037 | ![888rtr037_new___990842b9-133x0-d.png 888rtr037_new___990842b9-133x0-d.png](/upload/medialibrary/780/888rtr037_new___990842b9-133x0-d.png) | ![rtr037ch_new___3b1aed92-133x0-d.png rtr037ch_new___3b1aed92-133x0-d.png](/upload/medialibrary/bba/rtr037ch_new___3b1aed92-133x0-d.png) | 260×180×54 | 1400 | 0,44 |

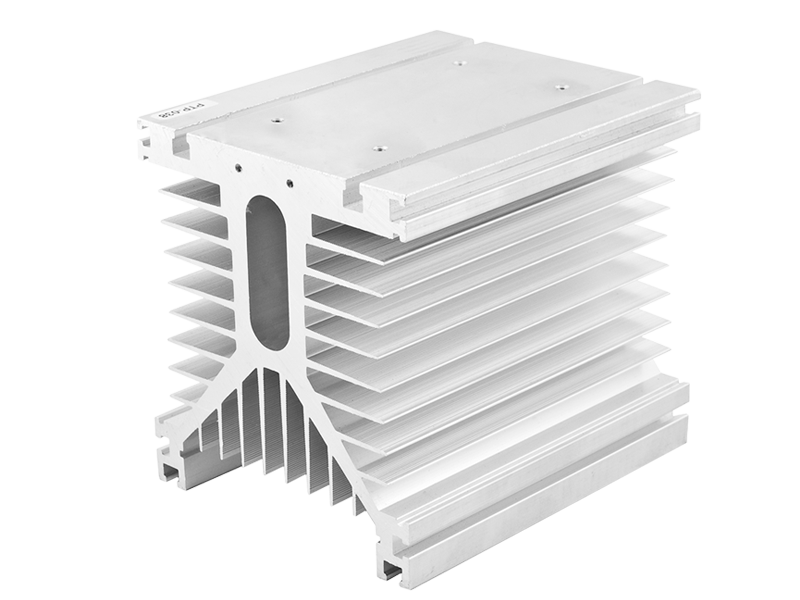

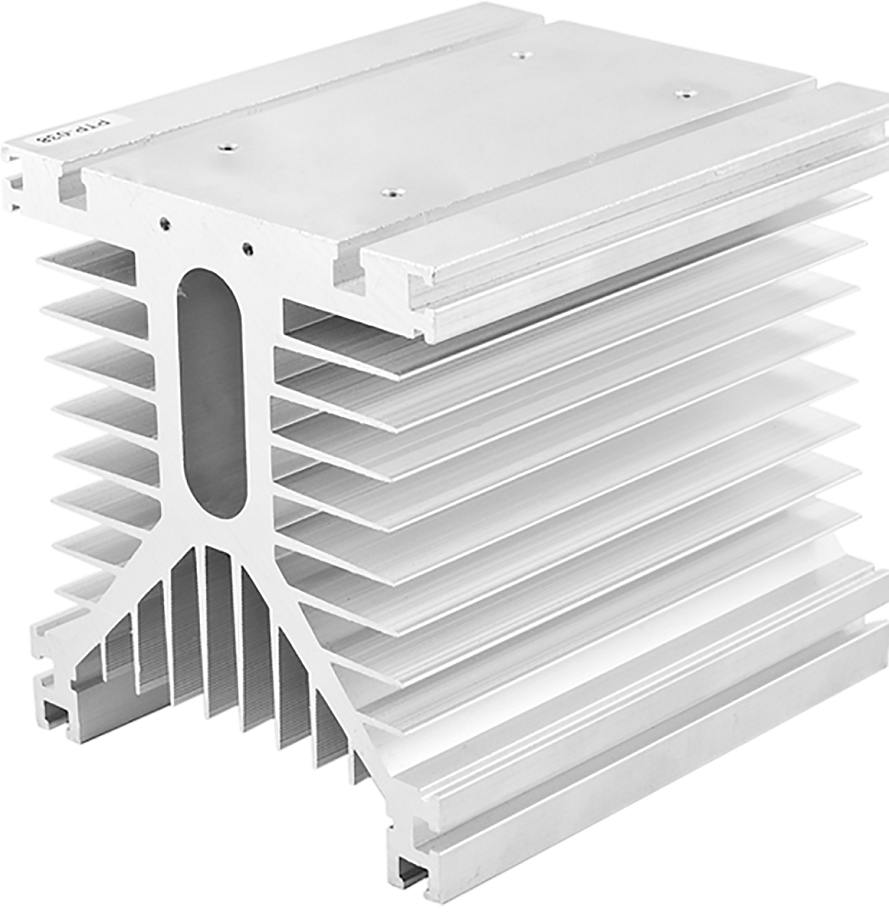

РТР038 | ![999ptp038___a2d0c02a-133x100-d.png 999ptp038___a2d0c02a-133x100-d.png](/upload/medialibrary/94e/999ptp038___a2d0c02a-133x100-d.png) | ![rtr038ch___61d3894e-133x100-d.png rtr038ch___61d3894e-133x100-d.png](/upload/medialibrary/09f/rtr038ch___61d3894e-133x100-d.png) | 150×125×135 | 2380 | 0,39 |

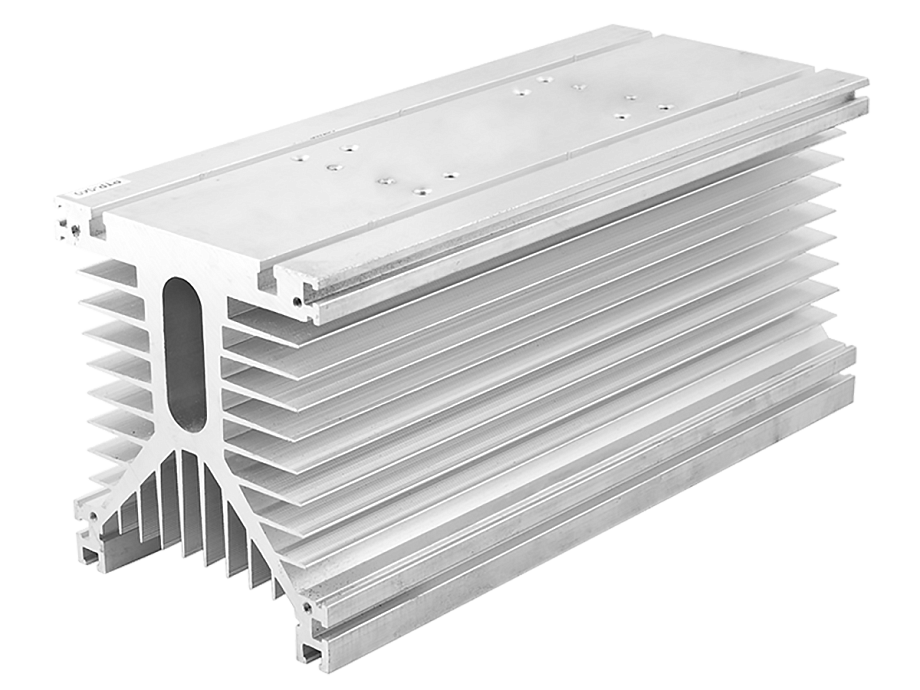

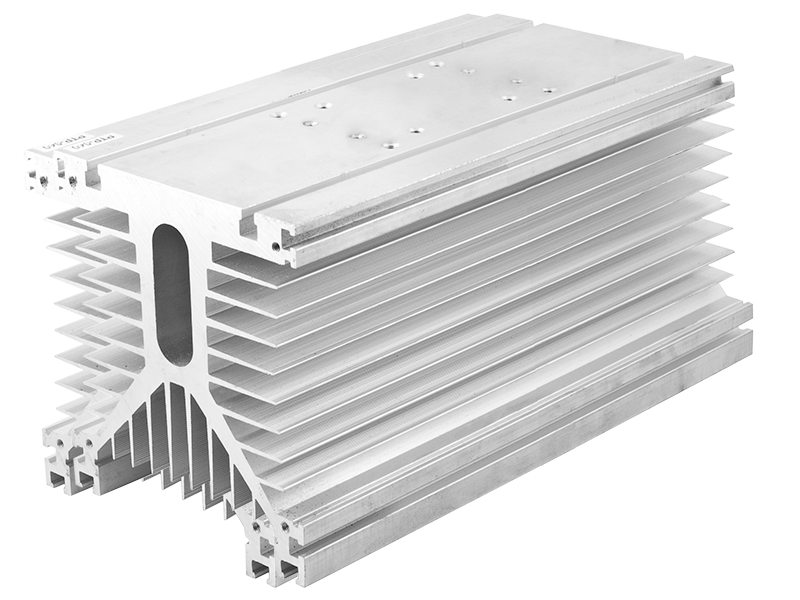

РТР039 | ![101010ptp039___b3493a44-133x100-d.png 101010ptp039___b3493a44-133x100-d.png](/upload/medialibrary/144/101010ptp039___b3493a44-133x100-d.png) | ![rtr039ch___a9105a27-133x100-d.png rtr039ch___a9105a27-133x100-d.png](/upload/medialibrary/8ca/rtr039ch___a9105a27-133x100-d.png) | 200×125×135 | 3350 | 0,32 |

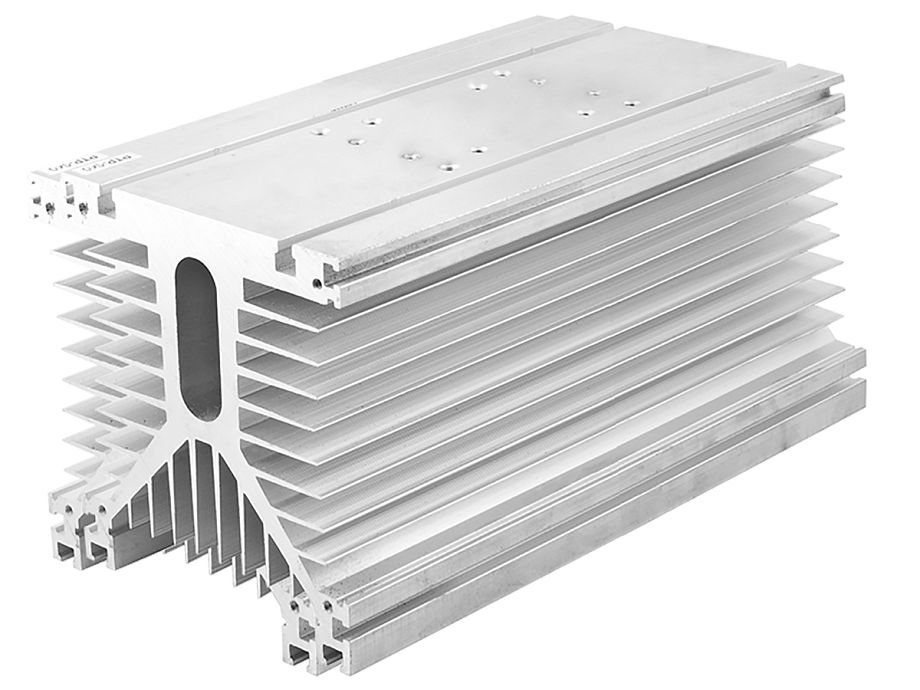

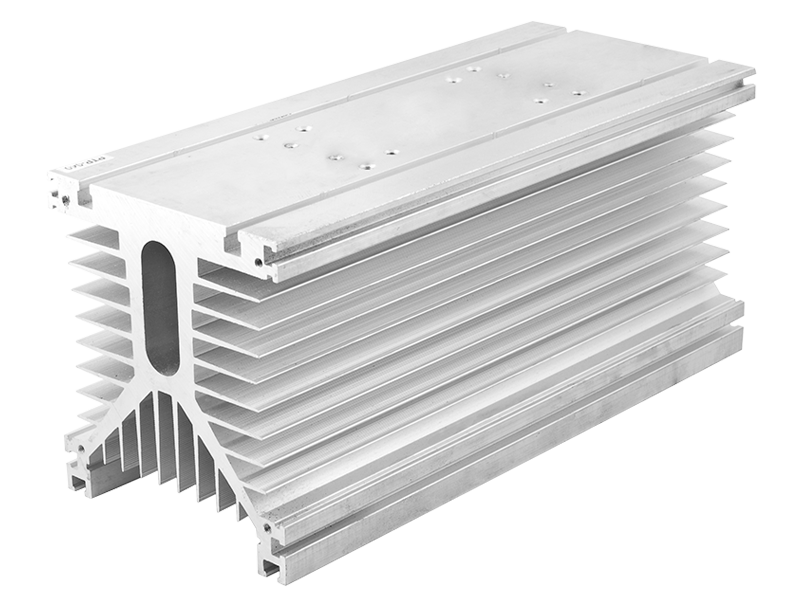

РТР040 | ![111111ptp040___82f04229-133x100-d.png 111111ptp040___82f04229-133x100-d.png](/upload/medialibrary/9c7/111111ptp040___82f04229-133x100-d.png) | ![rtr040ch___9a89e157-133x100-d.png rtr040ch___9a89e157-133x100-d.png](/upload/medialibrary/166/rtr040ch___9a89e157-133x100-d.png) | 300×125×135
| 5000 | 0,25 |
