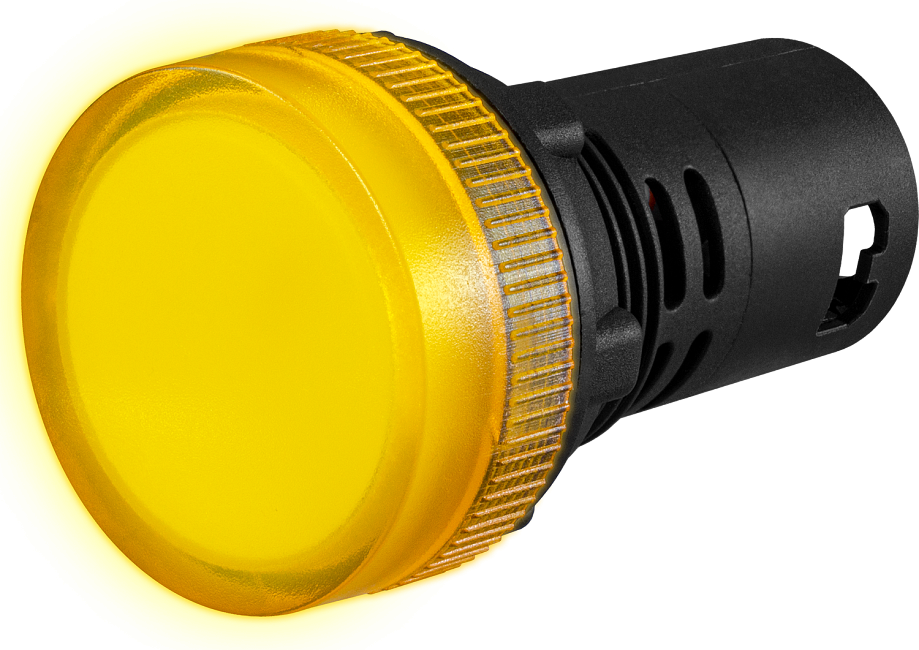

Индикаторная светодиодная лампа ARG2-22FPV предназначена для индикации (сигнализации) состояния электрических цепей и рабочего состояния электрического оборудования
Особенности:
- Монтаж в плоские панели толщиной до 9 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP67
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
Параметр | Значение |

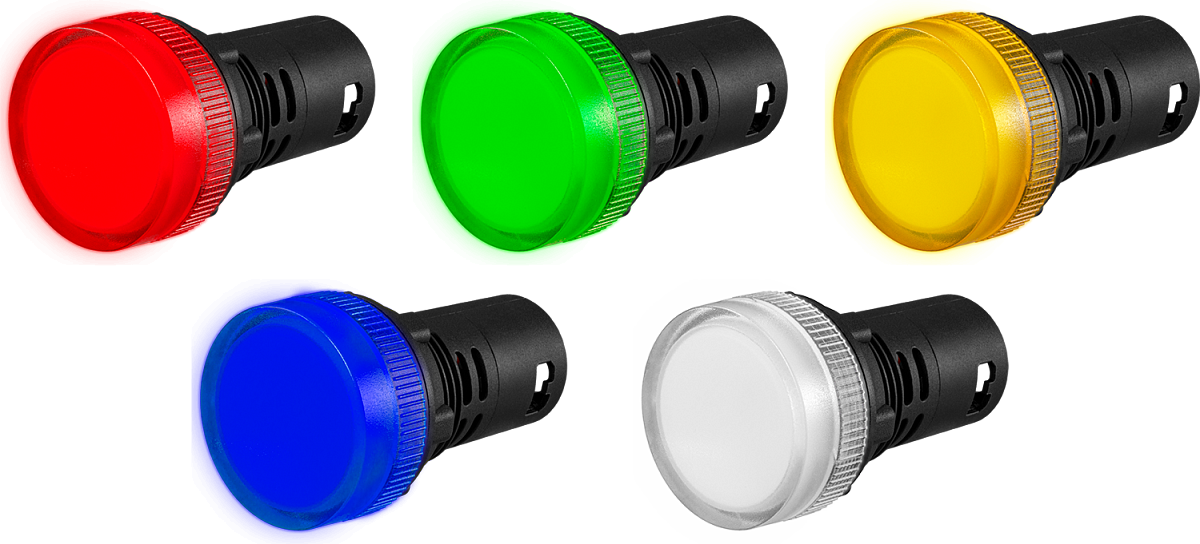

Цвет
| Красный, зеленый, желтый, синий, белый
|
Питание | ≅220 В или ≅24 В |

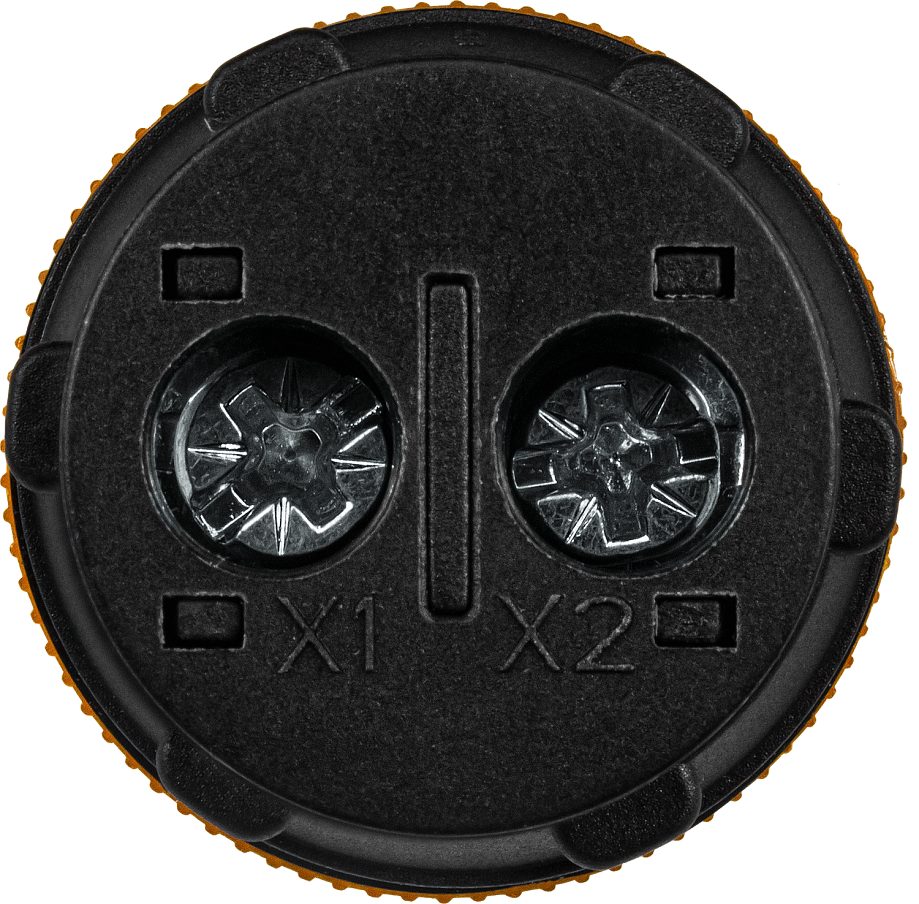

Присоединение
| Винтовые клеммы |
Материал корпуса
| Пластмасса
|
Монтаж
| В отверстие панели
|
Диаметр монтажного отверстия
| 22 мм
|
Толщина панели
| ≤ 9 мм
|
Степень пылевлагозащиты*
| IP67
|
Диаметр лампы
| 30 мм
|
Габаритные размеры выступающей части | ∅ 30×14 мм |
Максимальные габаритные размеры | ∅ 30×52 мм |
Монтажная глубина** | 38 мм |
Вес
| 18 г
|
* Со стороны лицевой панели.
** Без учета толщины подключаемых проводов.

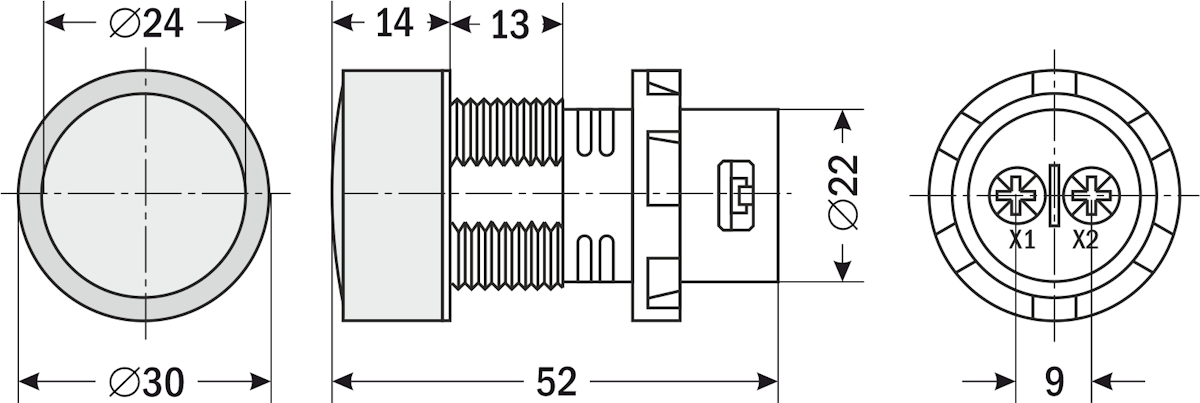

Габаритные размеры |
![](/upload/iblock/0a2/1622gch.png) |

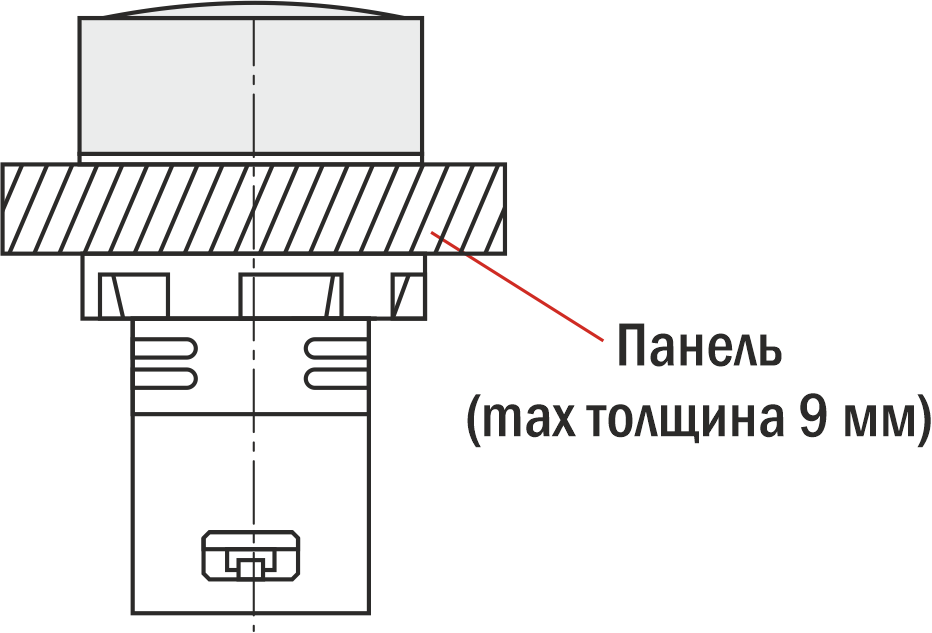

Схема установки
|
![](/upload/iblock/0a2/1622su.png) |
Версия: 2024-08-18-КВА
