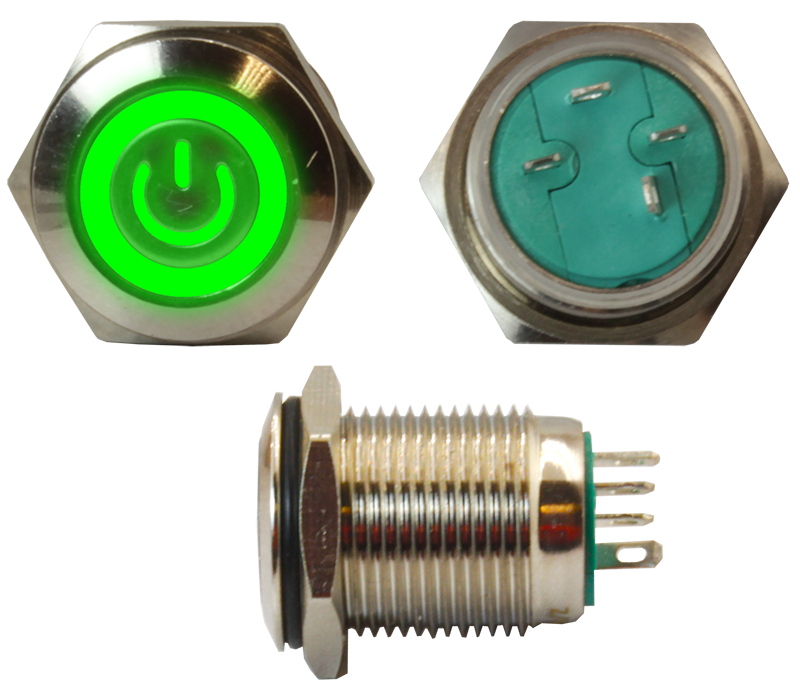

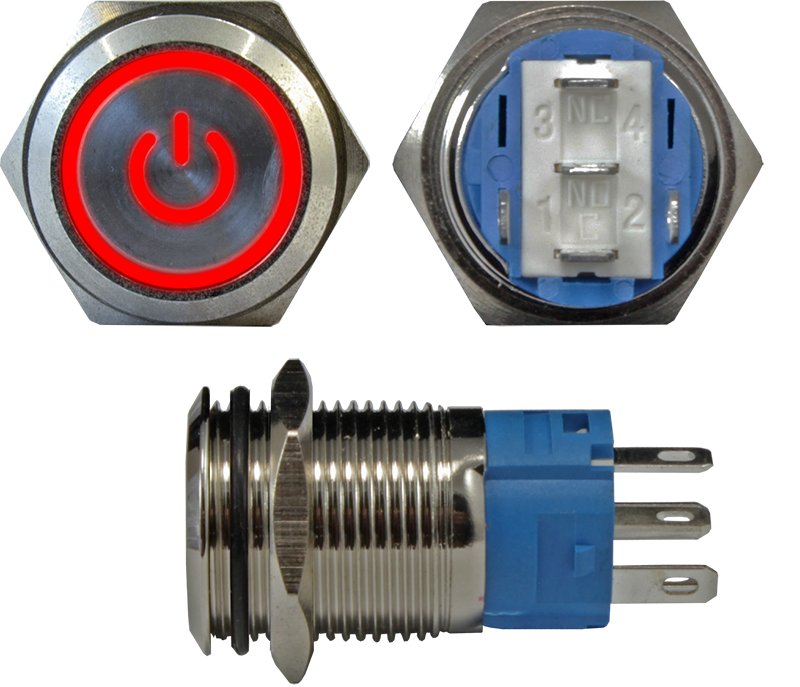

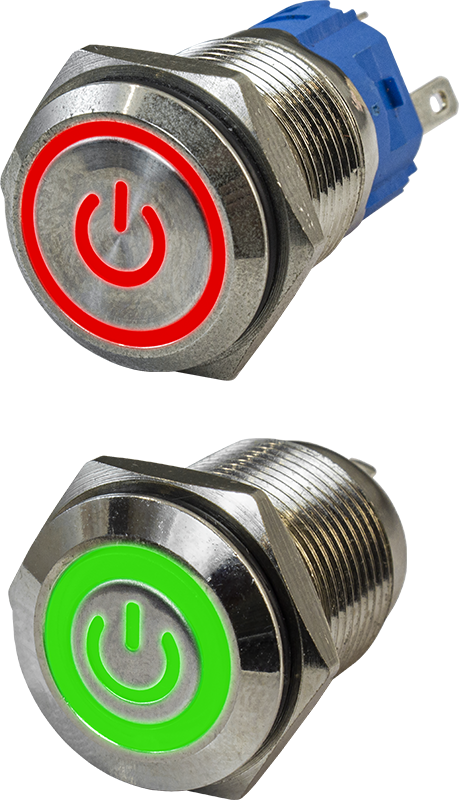

Кнопка металлическая 16 мм антивандальная с подсветкой ON/OFF ARG1-V-16ZFB

Антивандальная металлическая кнопка с подсветкой ARG1-V-16ZFB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Контакты: 1НО или 1 переключающий
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 16 мм
Красная или зеленая подсветка в виде символа ON/OFF
С фиксацией или без фиксации
Материал корпуса: хромированная латунь
Материал нажимной части: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

от 435 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Антивандальная кнопка с подсветкой ARG1-V-16ZFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-16ZFB

Особенности:

Диаметр нажимной части: 13 мм (модификации с переключающим контактом) или 12 мм (модификации с НО контактом)
Монтаж в плоские панели толщиной до 12 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-16Н

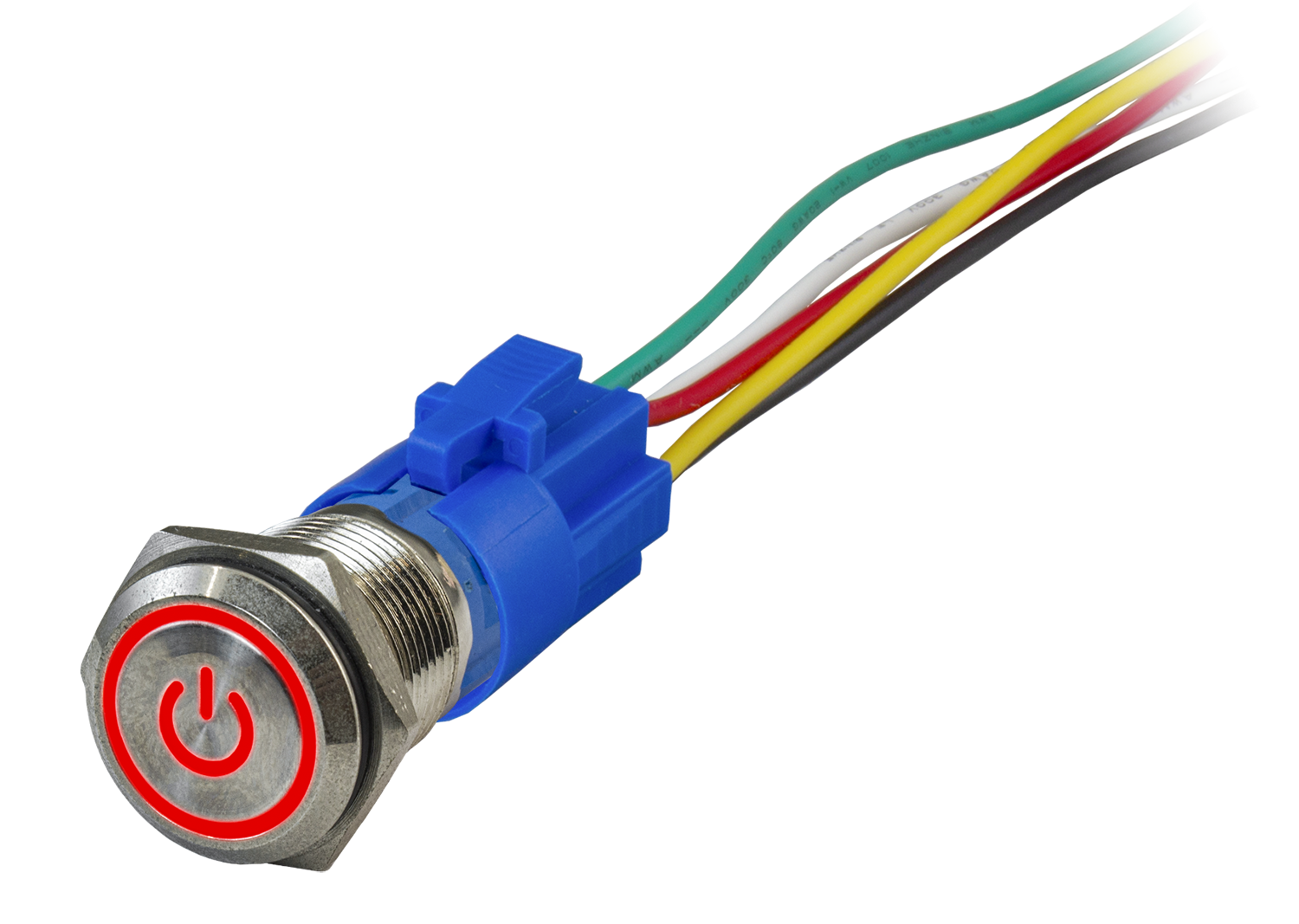

Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-19Т-5/7

Технические характеристики:

Параметр	Значение
Контакты	1НО или 1 переключающий
Исполнение	С фиксацией или без фиксации
Коммутационная способность	=2 А, 36 В; ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка	Красная или зеленая в виде символа ON/OFF
Питание подсветки	~220 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	16 мм
Толщина панели	≤ 12 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 18×1,5 мм
Максимальные габаритные размеры	19×22×L мм
Монтажная глубина**	Lm мм (см. Габаритные размеры)
Вес	13 г

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Цвет подсветки	Контакты
-L100-U-SG220-ON/OFF	с фиксацией	зеленый	1НО
-M100-U-SG220-ON/OFF	без фиксации	зеленый
-M100-U-SR220-ON/OFF	без фиксации	красный
-L001-U-SR220-ON/OFF	с фиксацией	красный	1 переключающий

Схема работы и подключения

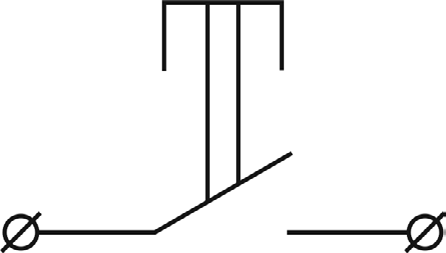

ARG1-V-16ZFB-L с фиксацией

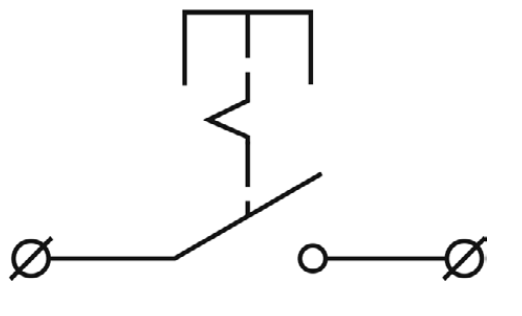

ARG1-V-16ZFB-M без фиксации

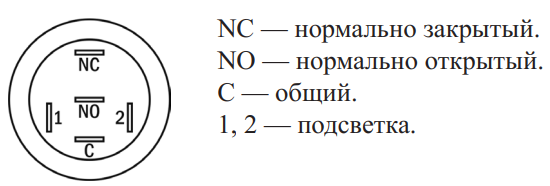

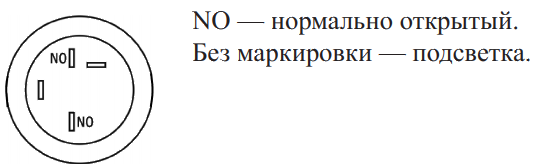

Схема расположения контактов

модификации с НО контактом

модификации с переключающим контактом

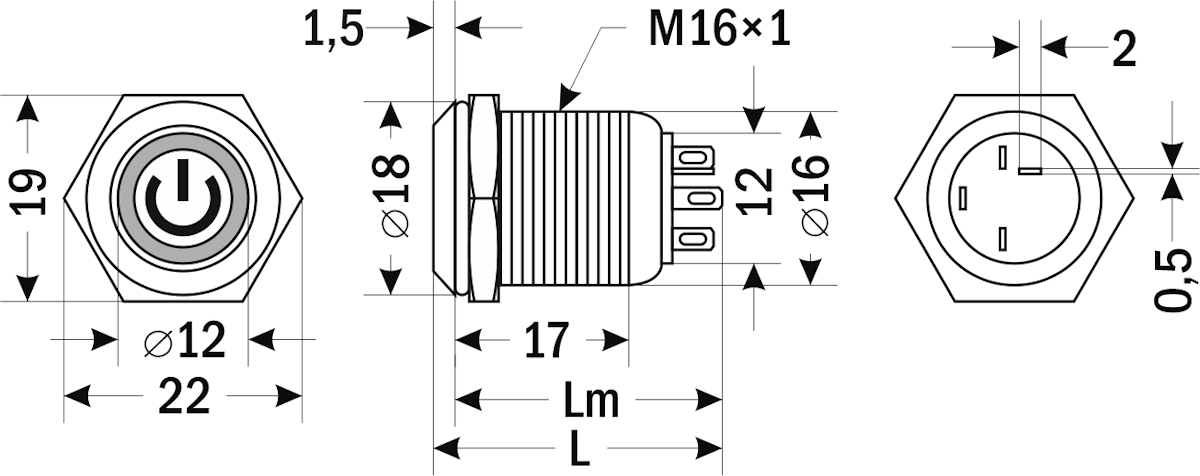

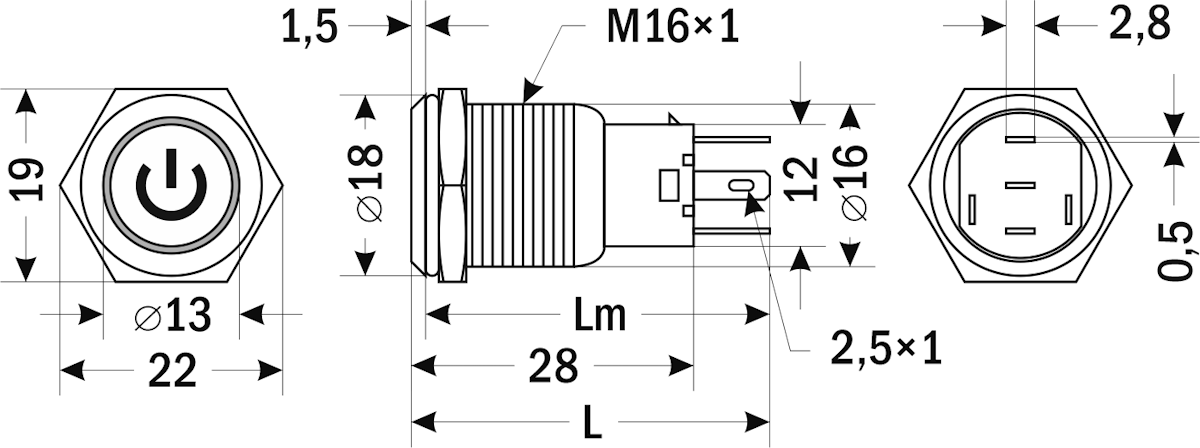

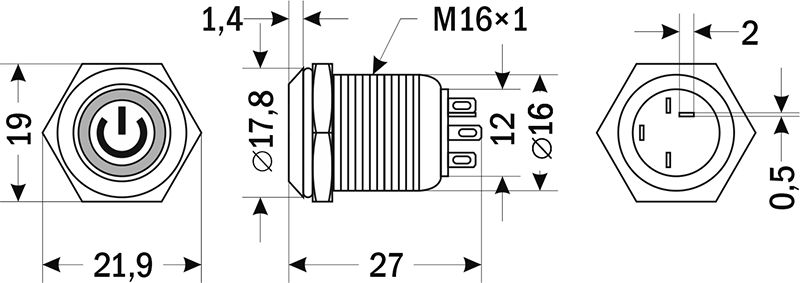

Габаритные размеры

модификации с НО контактом

модификации с переключающим контактом

Модификации	Контакты	Размер, мм
Модификации	Контакты	L	Lm
-L100-U-SG220-ON/OFF	1НО	27	26
-M100-U-SG220-ON/OFF		22	21
-M100-U-SR220-ON/OFF		22	21
L001-U-SR220-ON/OFF	1 переключающий	35	34

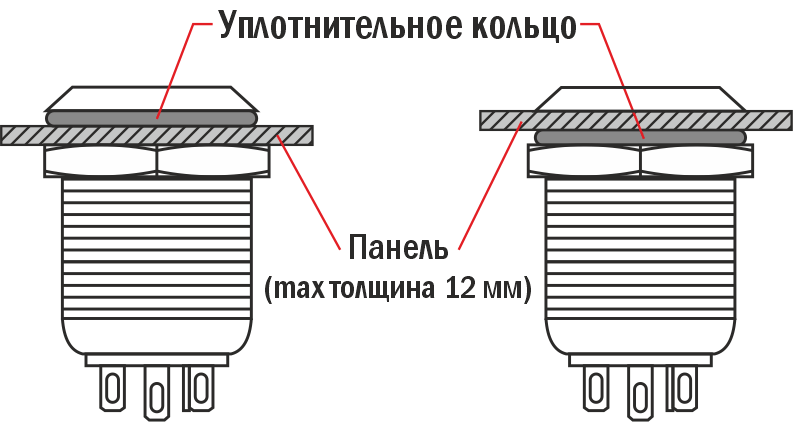

Схема установки

Версия: 2023-05-02-ЛВС

Артикул	Кол-во и вид контактов	Цвет	Тип	Срок поставки	Стоимость
1НО 1 переключающий	зеленый красный	с фиксацией без фиксации

Артикул	Модель	Кол-во и вид контактов	Цвет	Тип	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Кол-во и вид контактов	Цвет	Тип	Срок поставки	Стоимость
K13941	ARG1-V-16ZFB-M100-U-SR220-ON/OFF (SD16-V-16ZFB)	1НО	красный	без фиксации	Со склада	435 руб. – +
K13939	ARG1-V-16ZFB-L001-U-SR220-ON/OFF (SD16-V-16ZFB)	1 переключающий	красный	с фиксацией	Со склада	488 руб. – +

Артикул	Модель	Кол-во и вид контактов	Цвет	Тип	Срок поставки	Стоимость
K13937	ARG1-V-16ZFB-L100-U-SG220-ON/OFF (SD16-V-16ZFB)	1НО	зеленый	с фиксацией	Снято с производства	488 руб. – +
K13940	ARG1-V-16ZFB-M100-U-SG220-ON/OFF (SD16-V-16ZFB)	1НО	зеленый	без фиксации	Снято с производства	435 руб. – +
K13938	ARG1-V-16ZFB-L100-U-SR220-ON/OFF (SD16-V-16ZFB)	1НО	красный	с фиксацией	Снято с производства	488 руб. – +
K13941	ARG1-V-16ZFB-M100-U-SR220-ON/OFF (SD16-V-16ZFB)	1НО	красный	без фиксации	Со склада	435 руб. – +
K13939	ARG1-V-16ZFB-L001-U-SR220-ON/OFF (SD16-V-16ZFB)	1 переключающий	красный	с фиксацией	Со склада	488 руб. – +
