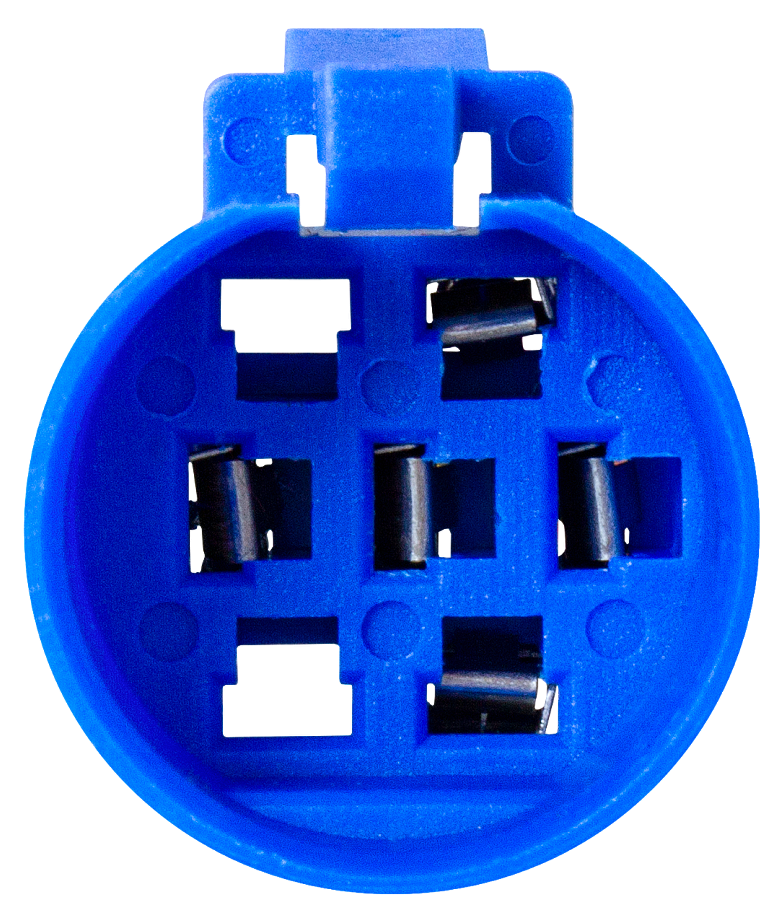

Коннектор ПИН-19Т-5/7 для быстрого и удобного подключения антивандальных кнопок
ARG1-V-19IFB без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу
Особенности:
- Быстрое подключение без кабельных наконечников и пайки
- С фиксатором для надежной фиксации кнопки в коннекторе
- Также подходит к кнопкам диаметром 16 мм ARG1-V-16IF1B и ARG1-V-16ZFB, но без зажима фиксатором

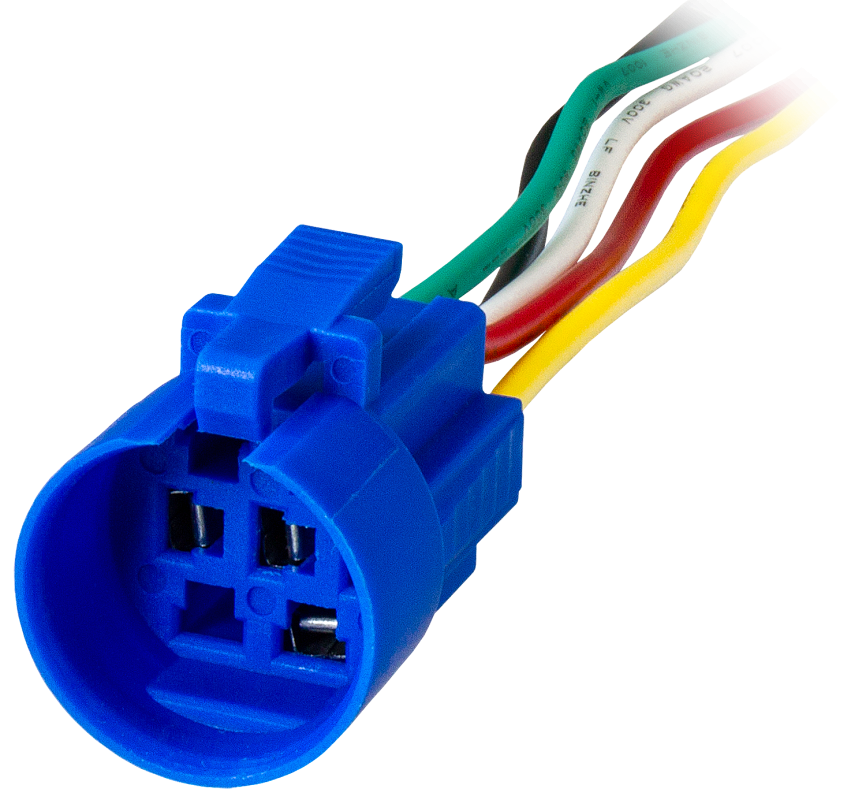

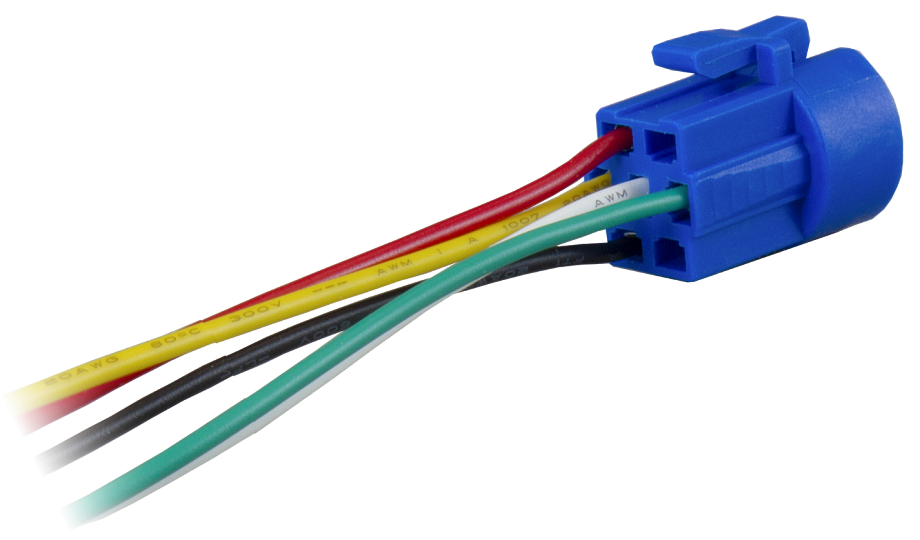

Цвет проводов:
Черный, красный – питание подсветки
Зеленый – НЗ-контакт (NC)
Белый – НО-контакт (NO)
Желтый – общий контакт (C)
Технические характеристики:
Параметр | Значение |
Рабочая температура
| −20...+55°C
|
Для кнопок с монтажным диаметром
| 19 мм
|
Количество разъемов
| 5 (3 — под переключающий контакт,
2 — под подсветку)
|
Под ножевые контакты | 2,8×0,5 мм |
Материал | поликарбонат |
Длина проводов | 145 мм |
Сечение проводов | 0,8 мм² |
Габаритные размеры | 20×17×23,5 мм |
Вес | 10 г |

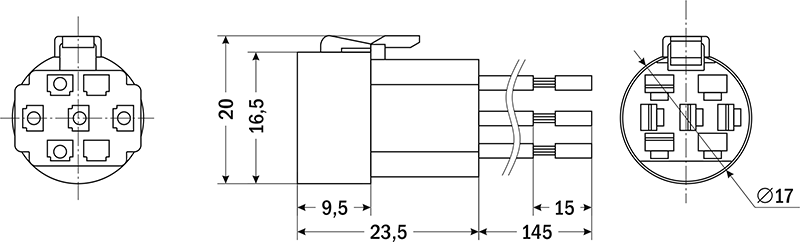

Габаритные размеры |
|
Версия: 2023-04-27-ЛВС
