Кнопка металлическая 22 мм грибовидная антивандальная ARG1-V-22TB

Арт: K25280

Антивандальная грибовидная металлическая кнопка ARG1-V-22TB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Контакты: 1 переключающий
Коммутационная способность: =2 А, 36 В; ~5 А, 250 В
Диаметр монтажного отверстия: 22 мм
С фиксацией, возврат поворотом
Материал корпуса: хромированная латунь
Материал нажимной части: анодированный алюминий
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK08 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

1 562 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Антивандальная металлическая кнопка-грибок ARG1-V-22TB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Прежнее название кнопки: SD16-V-22TB

Особенности:

Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK08
Пружинный возвратный механизм

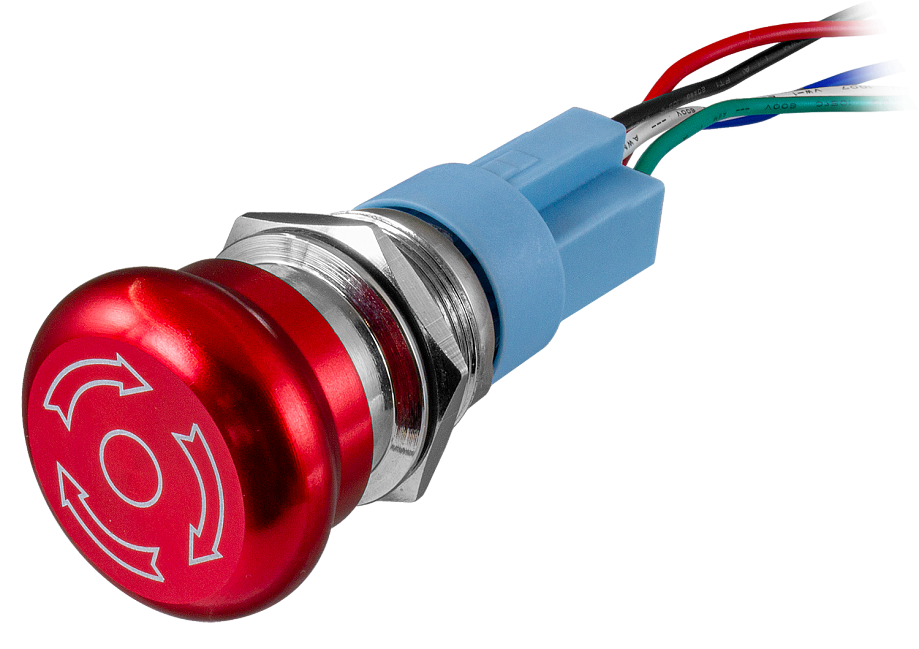

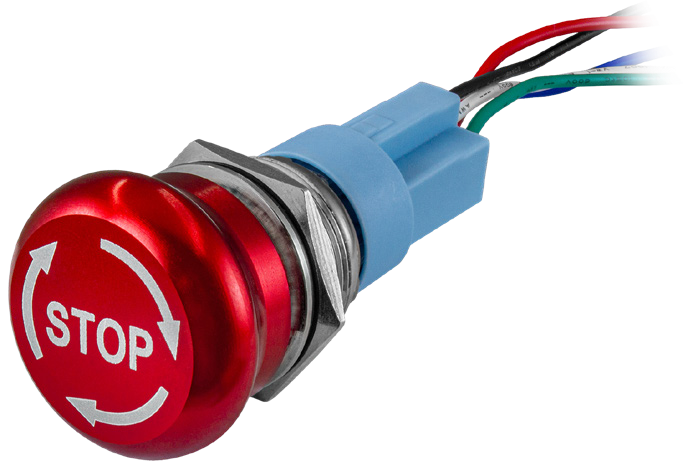

Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22П

Технические характеристики:

Параметр	Значение
Контакты	1 переключающий
Исполнение	С фиксацией, возврат поворотом
Коммутационная способность	=2 А, 36 В; ~5 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Материал корпуса	Хромированная латунь
Материал нажимной части	Анодированный алюминий
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 6 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP65
Степень защиты от внешних механических воздействий*	IK08
Температурный диапазон применения	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Габаритные размеры выступающей части	∅ 30×22 мм
Максимальные габаритные размеры	∅ 30×52 мм
Монтажная глубина**	30 мм
Вес	37 г

* Со стороны лицевой панели.
** Без учета ответных разъемов.

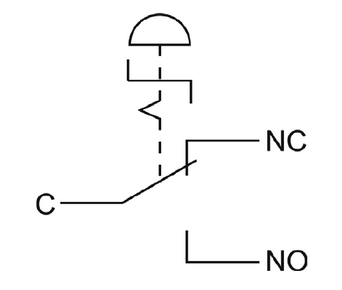

Схема работы и подключения

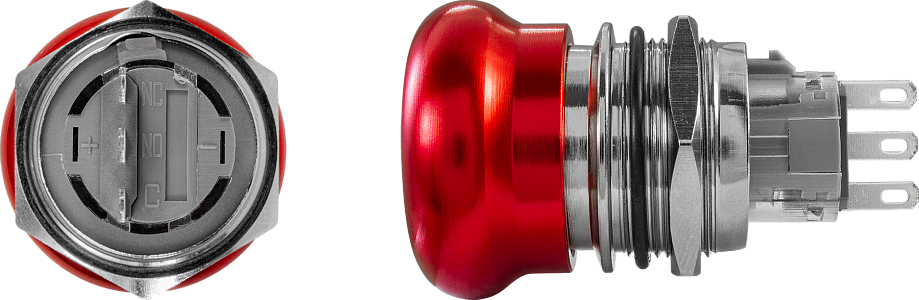

Схема расположения контактов

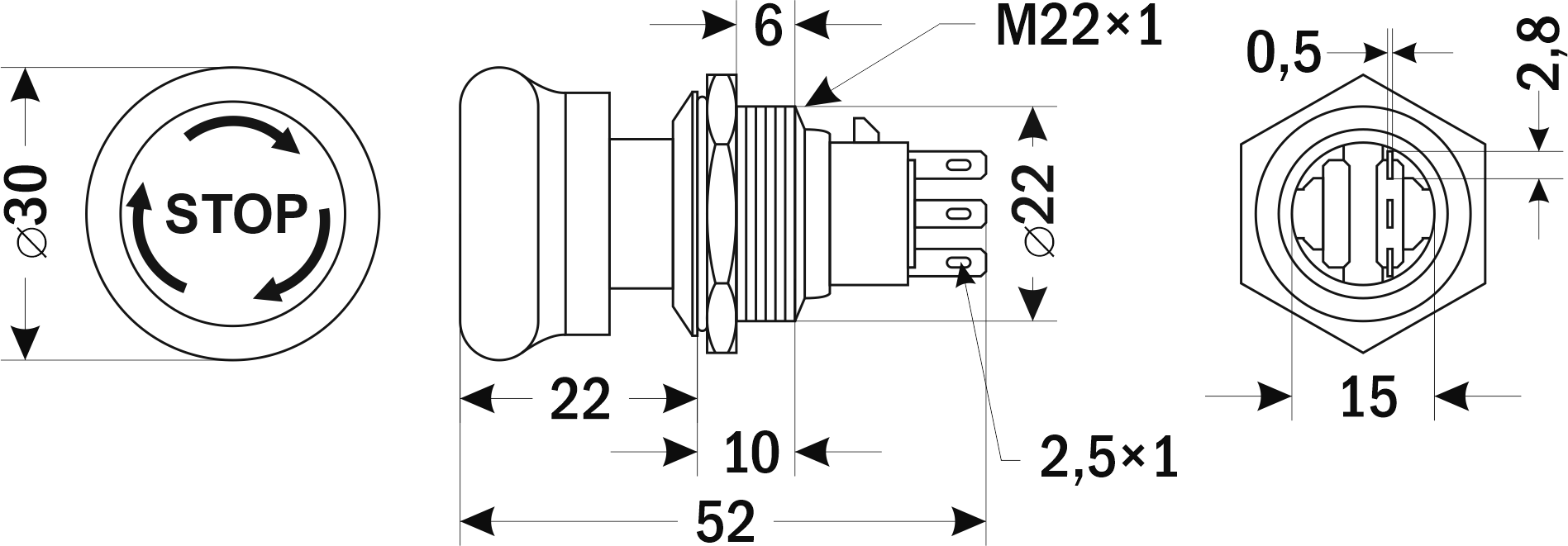

Габаритные размеры

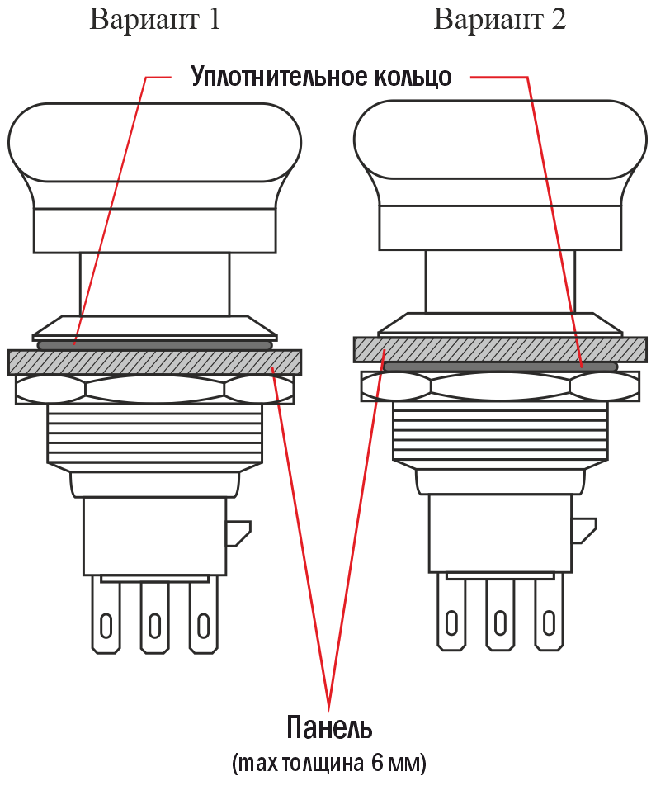

Схема установки

Версия: 2023-07-06-ЛВС
