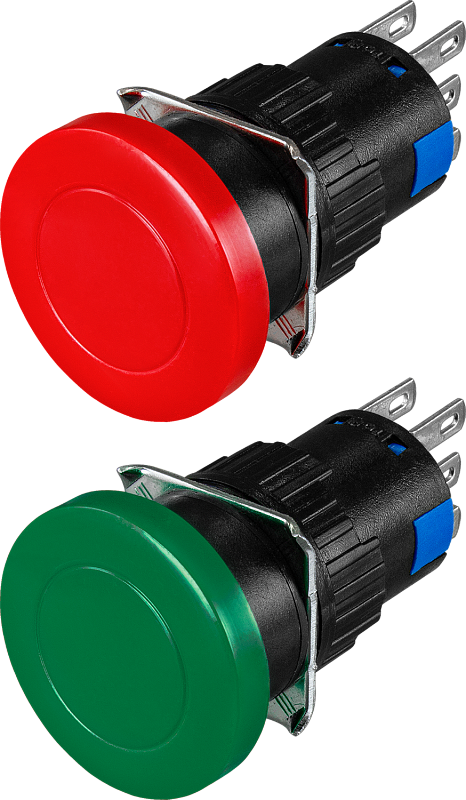

Кнопка-грибок ARG1-16ТP предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа

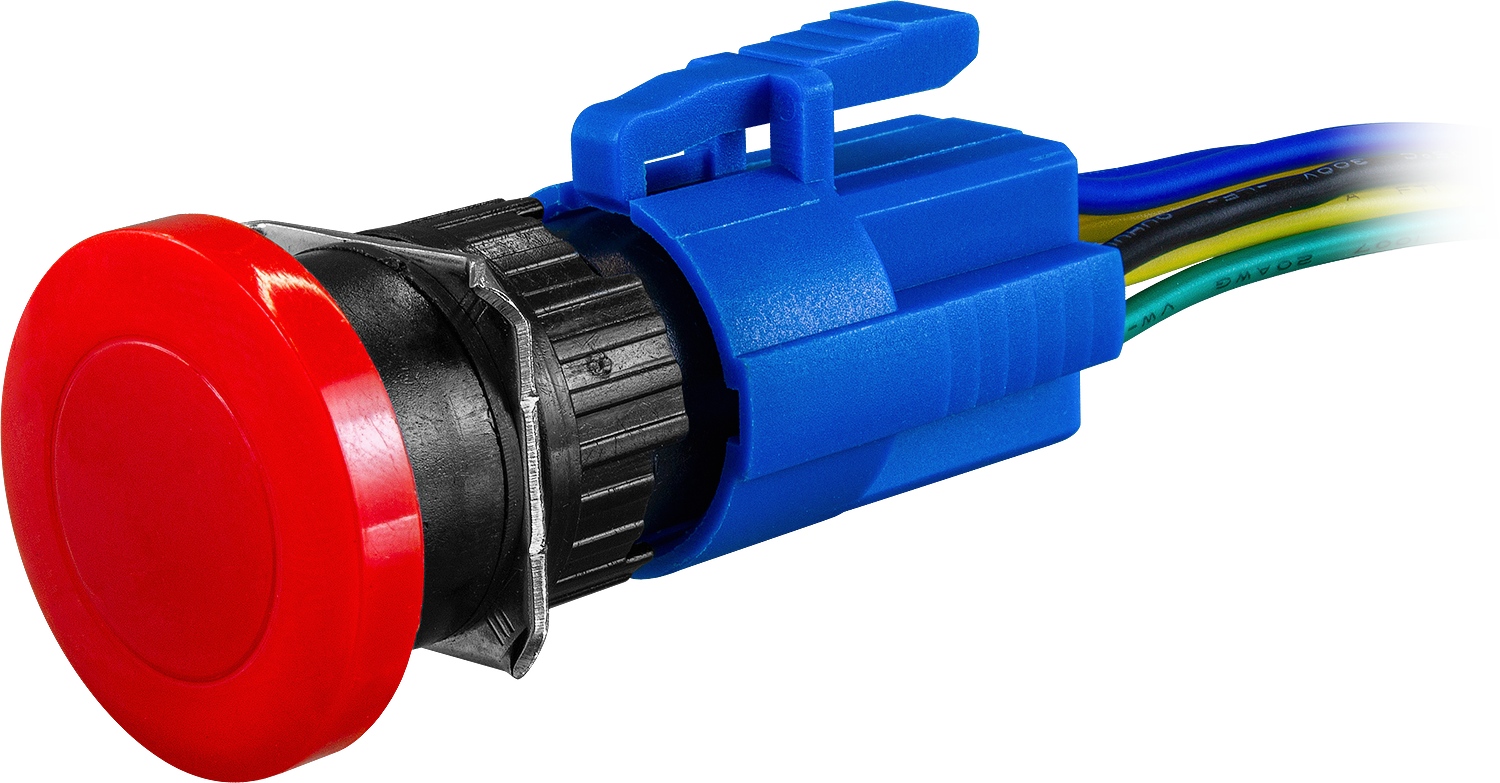

- Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8
Технические характеристики:
Параметр | Значение |
Цвет
| Красный, зеленый
|
Контакты | 2 переключающих |
Исполнение
| Без фиксации
|
Коммутационная способность | ~3 А, 250 В/=5 А, 30 В
|
Присоединение
| Пайка или плоские изолированные
разъемы НПИ-М2-0528 |
Материал корпуса и нажимной части | Пластмасса |
Монтаж | В отверстие панели |
Диаметр кнопки | 24 мм |
Диаметр монтажного отверстия | 16 мм
|
Толщина панели | ≤ 6 мм |
Сечение присоединяемых проводов | ≤ 2,5 мм² |
Степень пылевлагозащиты* | IP42
|
Габаритные размеры выступающей части | ∅ 24×11 мм |
Максимальные габаритные размеры | ∅ 24×42 мм |
Монтажная глубина** | 31 мм |
Вес | 8 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация
| Исполнение
| Контакты | Цвет
|
ARG1-16TP-M002-U-G
ARG1-16TP-M002-U-R
| без фиксации | 2 переключающих
| Красный
Зеленый
|

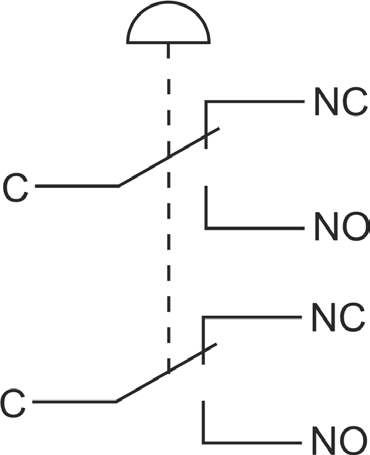

Схема работы и подключения
|
 |

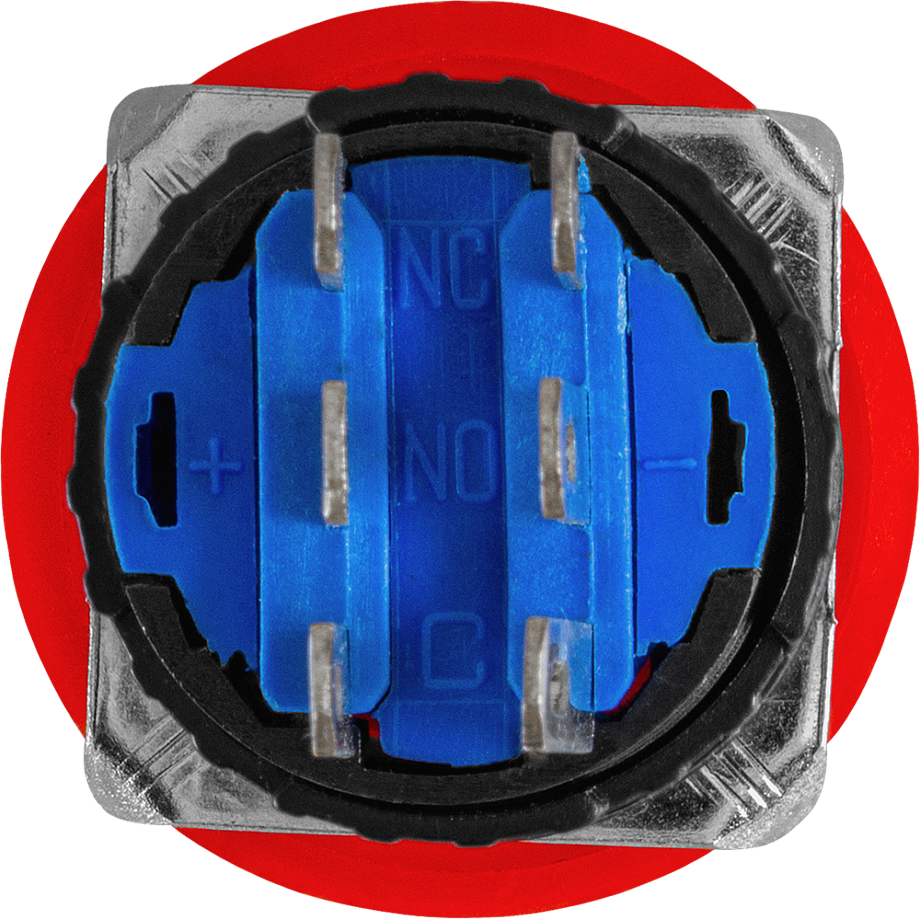

Схема расположения контактов
|
 |

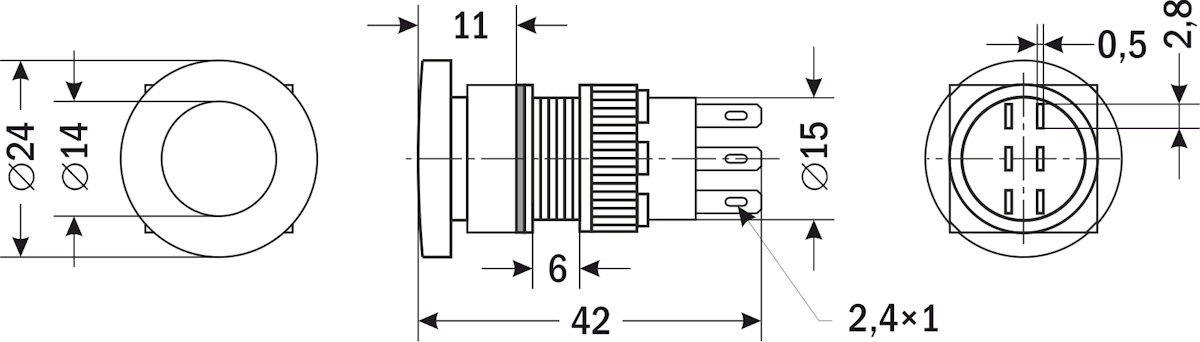

Габаритные размеры |
 |
Схема установки
|
 |
Версия: 2024-10-01-КВА
