Переключатель 22 мм металлический антивандальный с ключом ARG1-V-22K

Антивандальный металлический переключатель с ключом ARG1-V-22K предназначен для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения.

Количество положений: 2 или 3
Контакты: 1 или 2 переключающих
Коммутационная способность: ~5 А, 250 В
Диаметр монтажного отверстия: 22 мм
С фиксацией или с самовозвратом
Материал корпуса: нержавеющая сталь
Степень пылевлагозащиты IP54 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK08 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

1 226 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Антивандальный металлический переключатель с ключом ARG1-V-22K предназначен для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий. Переключатель с ключом подходит для управления особо важным оборудованием или оборудованием, к управлению которым допущен ограниченный круг лиц с определенным правом доступа.

Прежнее название переключателя: SD16-V-22K

Особенности:

Монтаж в плоские панели толщиной до 14 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP54 и защиты от механических воздействий IK08
Пружинный возвратный механизм

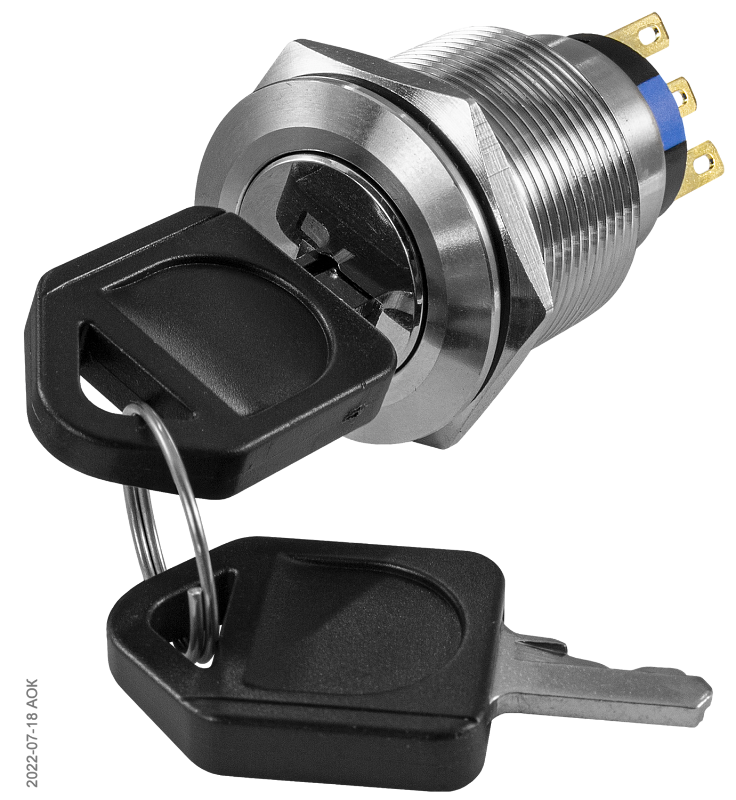

Два ключа в комплекте
Выемка ключа во всех положениях переключателя

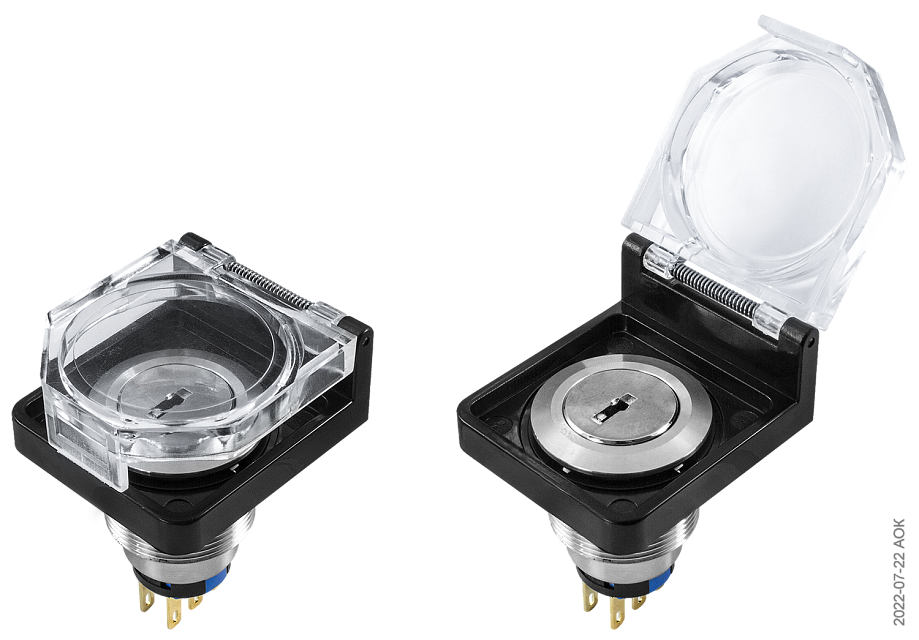

Для защиты пустой замочной скважины переключателя от загрязнения рекомендуется использовать крышку КЗП-22Б

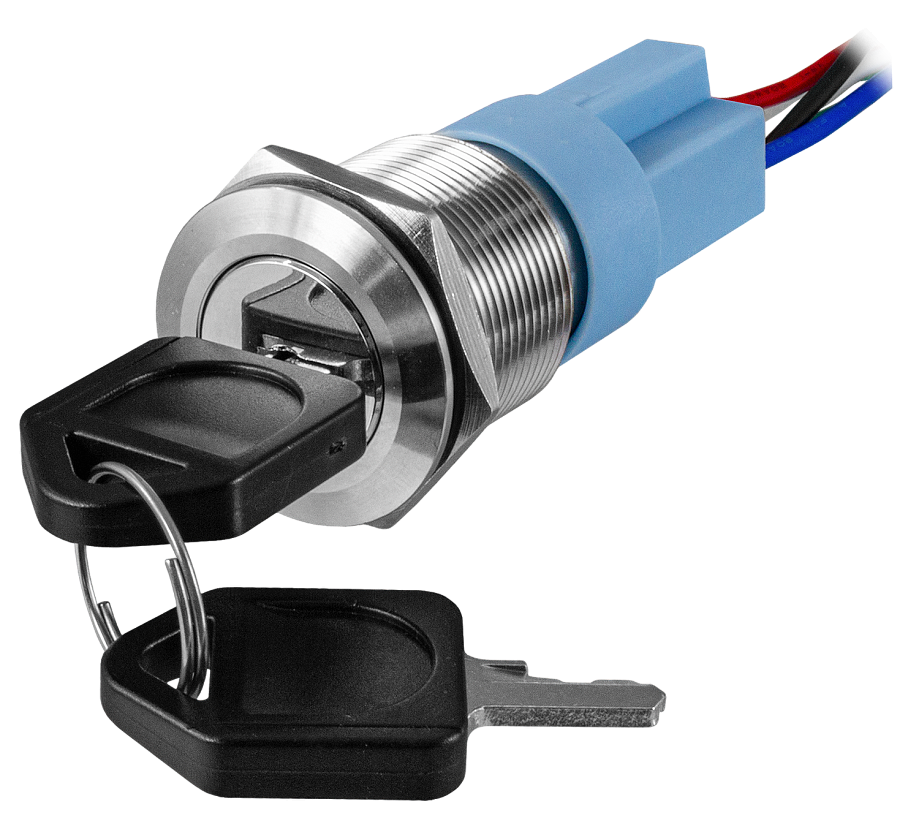

Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22П

Технические характеристики:

Параметр	Значение
Количество положений	2 или 3
Контакты	1 или 2 переключающих
Исполнение	С фиксацией или с самовозвратом
Коммутационная способность	~5 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Материал корпуса	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 14 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP54
Степень защиты от внешних механических воздействий*	IK08
Температурный диапазон применения	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Габаритные размеры выступающей части	∅25×3 мм
Максимальные габаритные размеры	29×25×39 мм
Монтажная глубина**	37 мм
Вес (без ключа)	38 г

* Со стороны лицевой панели.
** Без учета ответных разъемов.

Модификации:

Модификация	Количество положений	Исполнение	Контакты	Выемка ключа
-22K2S-L001-U-S -22K2S-M001-U-S	2	с фиксацией с самовозвратом	1 переключающий	в двух положениях
-22K3S-L002-U-S -22K3S-M002-U-S	3	с фиксацией с самовозвратом	2 переключающих	в трех положениях

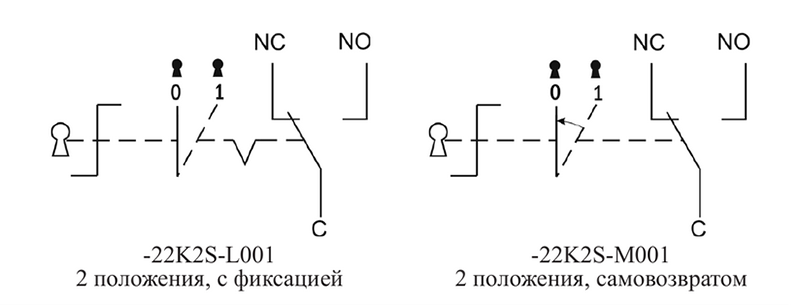

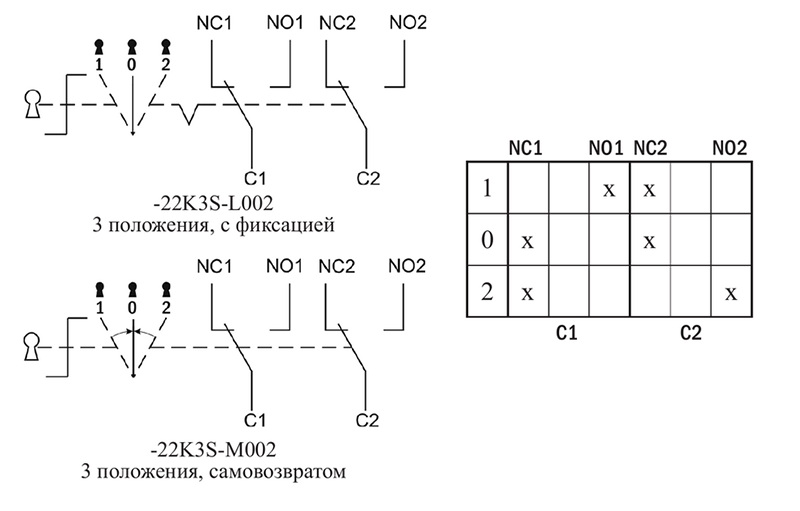

Схема работы и подключения

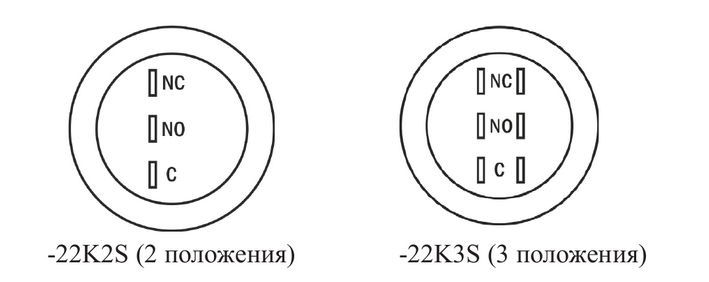

Схема расположения контактов

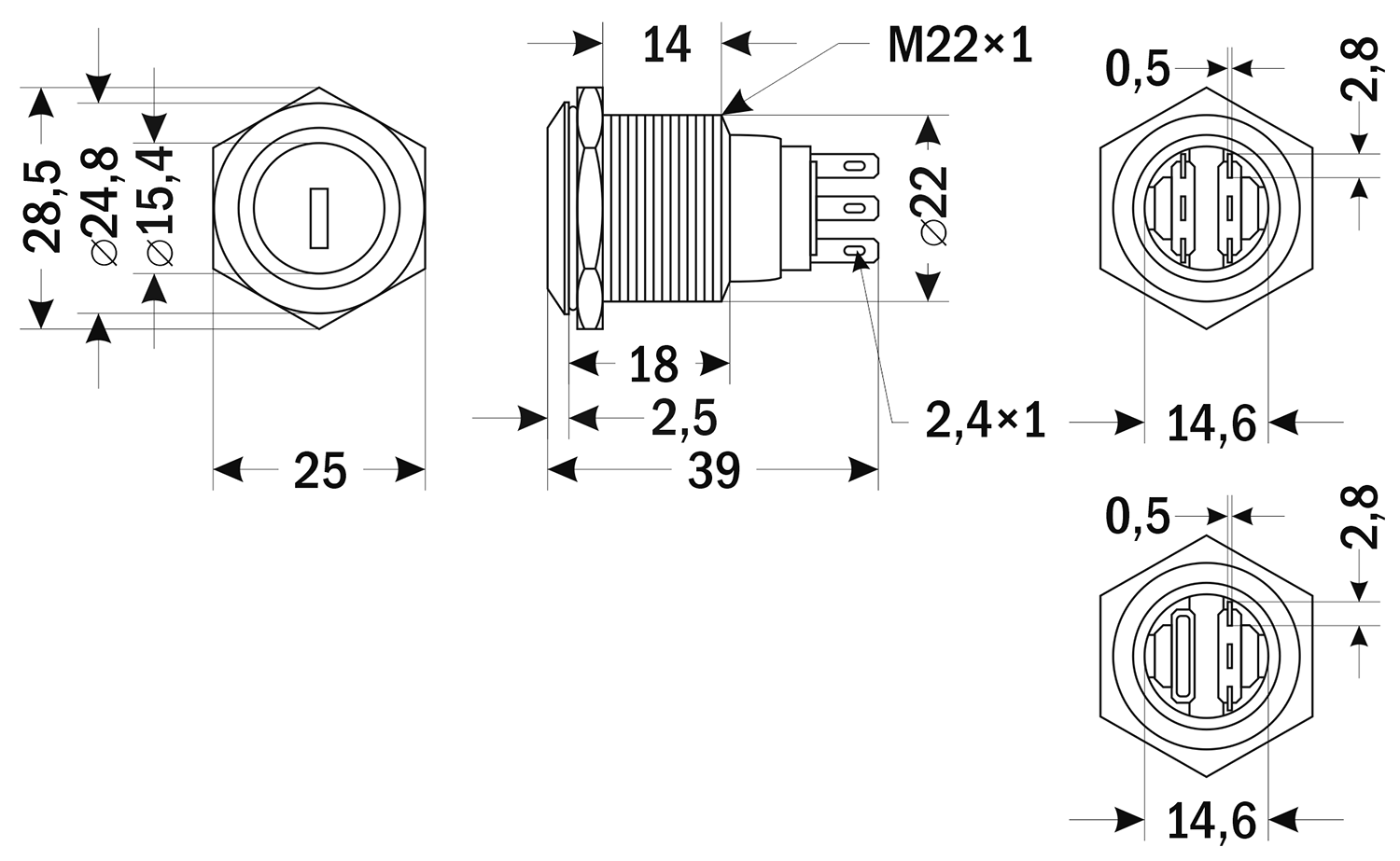

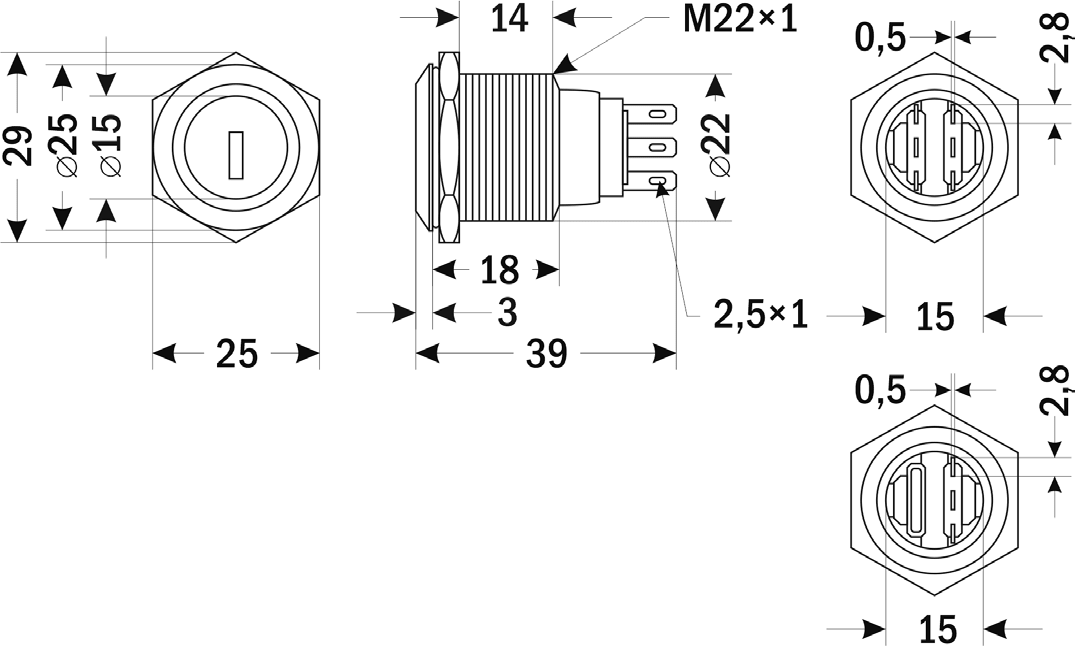

Габаритные размеры

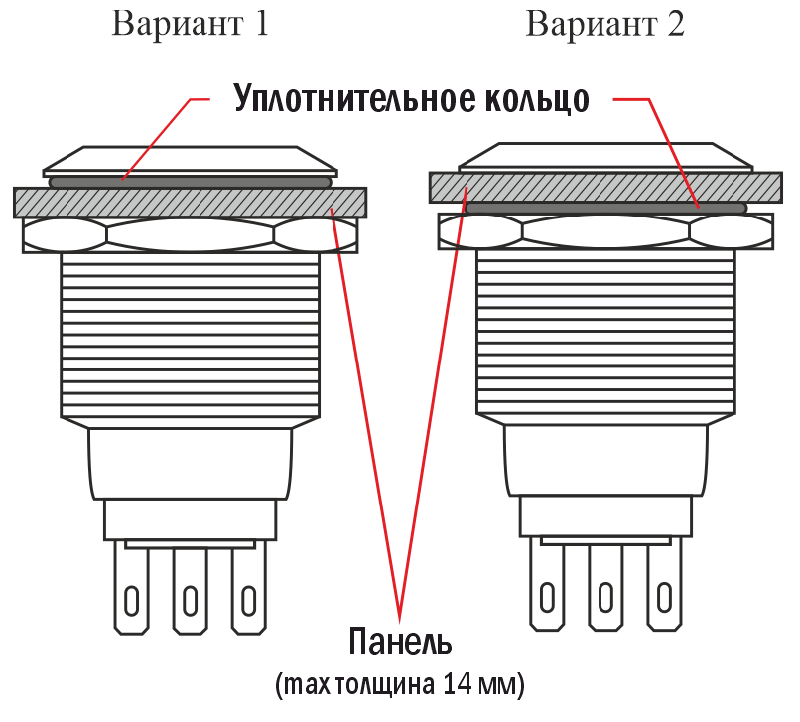

Схема установки

Версия: 2023-07-24-ЛВС

Артикул	Фиксация	Кол-во положений	Срок поставки	Стоимость
С ключом, с самовозвратом С ключом, с фиксацией	2 положения 3 положения

Артикул	Модель	Фиксация	Кол-во положений	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Фиксация	Кол-во положений	Срок поставки	Стоимость
M36655	ARG1-V-22K2S-M001-U-S (SD16-V-22K)	С ключом, с самовозвратом	2 положения	Со склада	1226 руб. – +
M36657	ARG1-V-22K3S-M002-U-S (SD16-V-22K)	С ключом, с самовозвратом	3 положения	Со склада	1226 руб. – +
M36656	ARG1-V-22K2S-L001-U-S (SD16-V-22K)	С ключом, с фиксацией	2 положения	Со склада	1226 руб. – +
M36658	ARG1-V-22K3S-L002-U-S (SD16-V-22K)	С ключом, с фиксацией	3 положения	Со склада	1226 руб. – +

Артикул	Модель	Фиксация	Кол-во положений	Срок поставки	Стоимость
M36655	ARG1-V-22K2S-M001-U-S (SD16-V-22K)	С ключом, с самовозвратом	2 положения	Со склада	1226 руб. – +
M36657	ARG1-V-22K3S-M002-U-S (SD16-V-22K)	С ключом, с самовозвратом	3 положения	Со склада	1226 руб. – +
M36656	ARG1-V-22K2S-L001-U-S (SD16-V-22K)	С ключом, с фиксацией	2 положения	Со склада	1226 руб. – +
M36658	ARG1-V-22K3S-L002-U-S (SD16-V-22K)	С ключом, с фиксацией	3 положения	Со склада	1226 руб. – +
