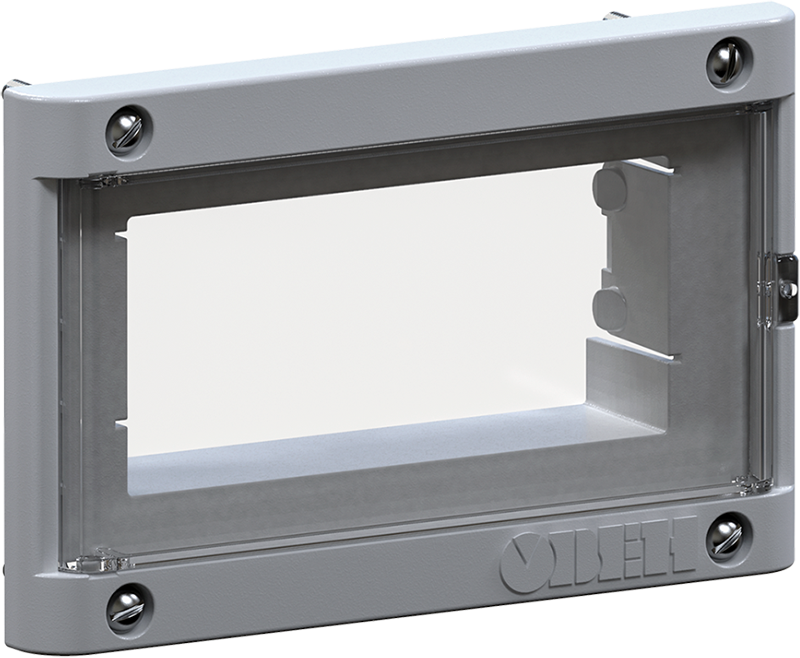

Монтажная рамка предназначена для облегчения монтажа приборов в корпусах Щ1, Щ4, Щ, т. е. для приборов с лицевой панелью 96×48 мм. Она позволяет скрыть неровности монтажного отверстия в щите, выполненного не в заводских условиях, например, «болгаркой», газовым резаком и т. п.
- Рамка скрывает неровности монтажного отверстия, размер которого с учетом неровностей не превышает 112×56 мм.

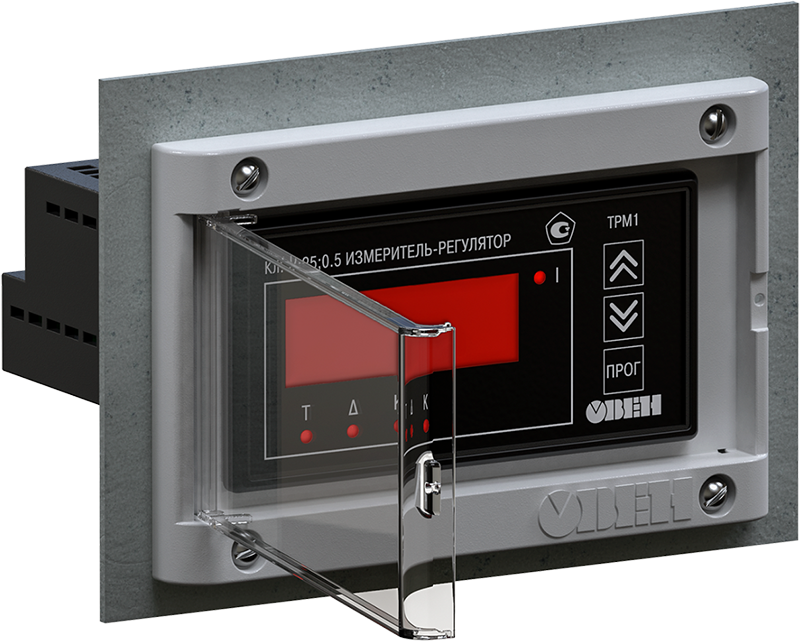

- В рамке предусмотрено отверстие диаметром 2 мм для пломбировочной проволоки или нити. Рамка вместе с прибором крепится к щиту с помощью штатных щитовых кронштейнов. Для жестких условий вибрации может быть предусмотрено крепление через щит на винтах.

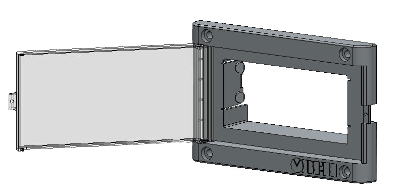

- Конструкция рамки содержит прозрачную дверцу, которая может открываться на угол до 100 градусов и фиксироваться в открытом положении. Прозрачная дверца осуществляет дополнительную защиту приборов от внешних механических воздействий, защищает лицевую панель от попадания брызг, загрязнений, значительно увеличивает срок службы гибко-пленочной клавиатуры прибора. В конструкции рамки имеются встроенные крепежи для установки прибора.
