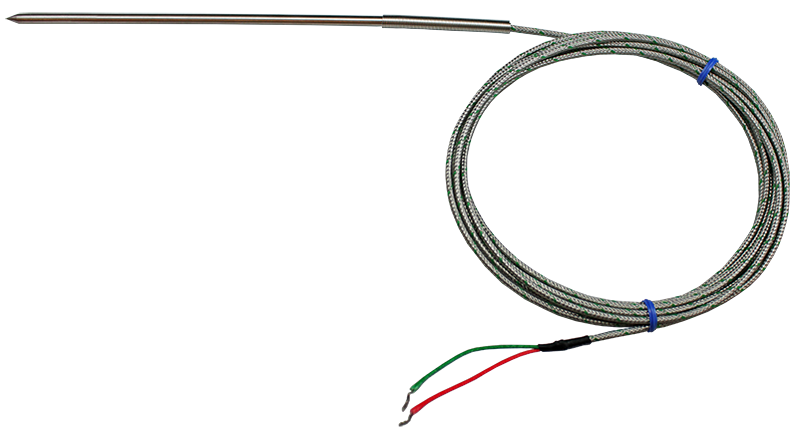

Термопара ТП-А-4021
Термопара предназначена для измерения температуры твердых, жидких, газообразных и сыпучих сред, неагрессивных к материалу корпуса датчика
- Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
- Диапазон измеряемых температур: −40...+400°С
- Класс допуска: 2
- Длина монтажной части: 150 мм – стандарт, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
- Диаметр монтажной части: 4 мм
- Длина кабельного вывода: 3000, 7000 мм – стандарт; до 50 000 мм – по заказу
- Тип спая: неизолированный, изолированный
- Материал корпуса датчика: нержавеющая сталь
- Заостренный конец
Обратите внимание! К заказу через сайт доступны только модификации со стандартной длиной 150 мм. Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru
Термопара предназначена для измерения температуры твердых, жидких, газообразных и сыпучих сред, неагрессивных к материалу корпуса датчика.
Прежнее название термопары ТП-А-4021: ТП-А-0295-4
Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +400°С.
- Благодаря заостренному концу может быть использована для проведения измерения температуры внутри различных пищевых продуктов, резины, полимеров, древесины и т.п. в процессе их производства или термообработки

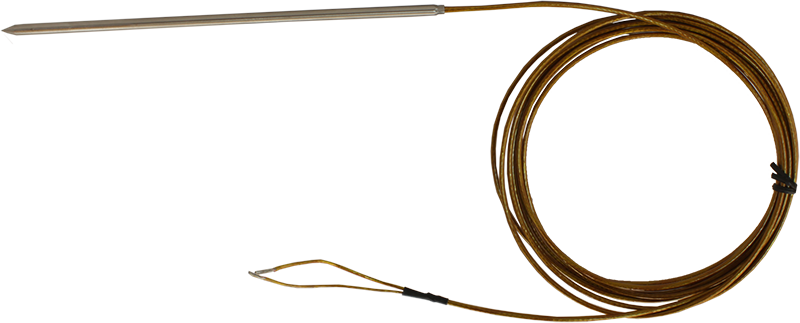

- Слой изоляции каптон поверх экрана провода ПТНГЭк-А позволяет использовать датчик в пищевой, химической промышленности и т.д. Провод выдерживает температуру до +400°С
-

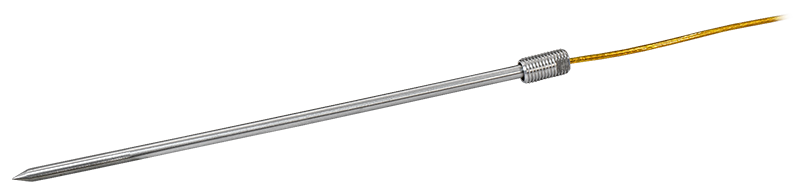

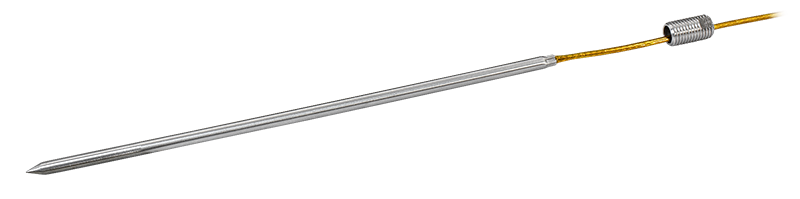

Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома (модели с проводом ПТНГЭ-А)
Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:
| Полярность | ХА(К) | ХК (L)
| ЖК (J)
| НН (N)
| ХКн (E)
| МКн (Т)
|
| «+» | красная жила
(хромель) | красная жила
(хромель) | красная жила
(железо) | красная жила
(нихросил) | красная жила
(хромель) | красная жила
(медь) |
| «−» | зеленая жила
(алюмель) | оранжевая жила
(копель) | синяя жила
(константан) | белая жила
(нисил) | черная жила
(константан) | коричневая жила
(константан) |

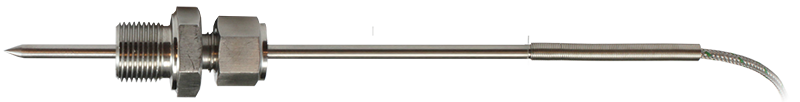

Для монтажа термопары на объект измерения температуры в резьбовое отверстие можно использовать накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы. Если требуется герметизация места установки, то используется врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы, который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С.
Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХА (К) – стандарт
ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу | ||
| Диапазон измеряемых температур | −40...+400°С
| ||
| Условное давление
| 2,5 МПа
| ||
| Класс допуска датчика
| 2
| ||
| Допустимое отклонение
| ±3°С
| ||
| Длина монтажной части (L)
| 150 мм – стандарт
60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу | ||
| Диаметр монтажной части (D) | 4 мм
| ||
| Длина кабельного вывода (l)
| 3000, 7000 мм – стандарт
до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% | ||
| Тип спая
| неизолированный, изолированный | ||
| Тепловая инерция
| ≤ 10 с (для неизолированного спая)
≤ 20 с (для изолированного спая) | ||
| Материал корпуса датчика
| нержавеющая сталь
| ||
| Провод | ПТНГЭ-А, многожильный
ПТНГЭк-А, многожильный | ||
| Сечение провода | 2×0,2 мм² | ||
| Наружные размеры провода | ПТНГЭ-А: 2,5×3,5 мм
ПТНГЭк-А: 2×2,5 мм | ||
| Степень защиты
| IP54
| ||
| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
| Класс допуска | 1
| 2
| ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые
отклонения |
| ХА (К)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+1000°С
| ±0,004Т
| +333...+1300°С
| ±0,0075Т
| |
| ХК (L)
| – | – | −40...+360°С
| ±2,5°С
|
| – | – | +360...+800°С
| ±(0,7°С+0,005T)
| |
| ЖК (J)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+750°С
| ±0,004Т
| +333...+900°С
| ±0,0075Т
| |
| НН (N)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+1000°С
| ±0,004Т
| +333...+1300°С
| ±0,0075Т
| |
| ХКн (E)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+800°С
| ±0,004Т
| +333...+990°С
| ±0,0075Т
| |
| МКн (Т)
| −40...+125°С
| ±0,5°С
| −40...+135°С
| ±1,0°С
|
| +125...+350°С
| ±0,004Т
| +135...+350°С
| ±0,0075Т
| |
| ПП (S)
| 0...+1100°С
| ±1,0°С
| 0...+600°С
| ±1,5°С
|
| +1100...+1600°С
| ±(1,0+0,003(Т−1100))
| +600...+1600°С
| ±0,0025Т
| |
Т — абсолютное значение температуры измеряемой среды, °С.
