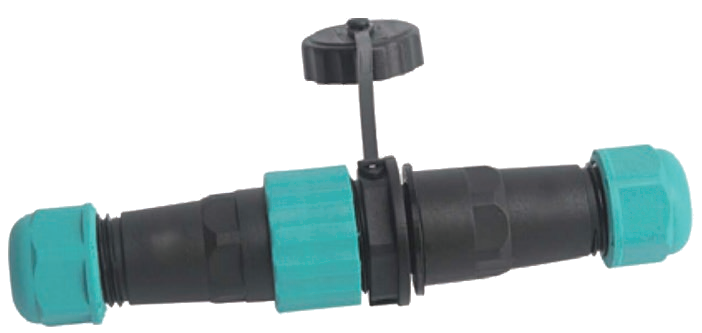

Кабельный соединитель UAC20TP предназначен для легкого и быстрого соединения проводников с повышенной (IP68) степенью защиты от внешних факторов.
Серия UAC20TP представлена четырьмя моделями соединителей на 2, 3, 5 и 7 контактов. Разъем оснащен винтовой фиксацией для быстрого соединения и размыкания линии.
Технические характеристики:
Параметр | Значение |
Количество контактов
| 2 | 3 | 5 | 7 |
Вид колодки штепсельного разъема | ![](/upload/iblock/4e7/uac1v1.png) | ![](/upload/iblock/4e7/uac1v2.png) | ![](/upload/iblock/4e7/uac1v3.png) | ![](/upload/iblock/4e7/uac1v4.png) |
Тип разъема | Кабель-кабель
|
Диаметр контакта | 2,8 мм
| 1,8 мм |
Диаметр кабеля | 8...12 мм
|
Площадь сечения жил кабеля | ≤ 1,5 мм²
| ≤ 0,5 мм² |
Номинальное напряжение
| 380 В
|
Номинальный ток | 25 А
| 10 А
|
Сопротивление изоляции
| 2000 МОм
|
Температура эксплуатации
| −25...+85°C
|
Габаритные размеры
| 130×∅29,6 мм
|

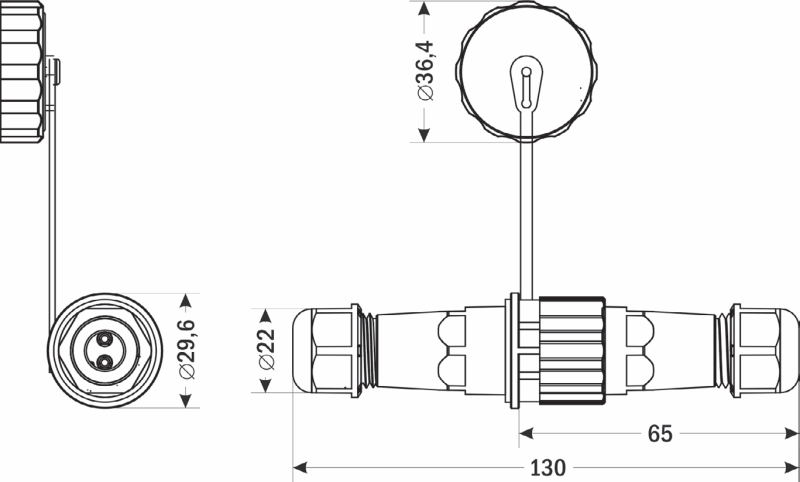

Габаритные размеры |
![](/upload/iblock/4e7/uac1ch.png) |
