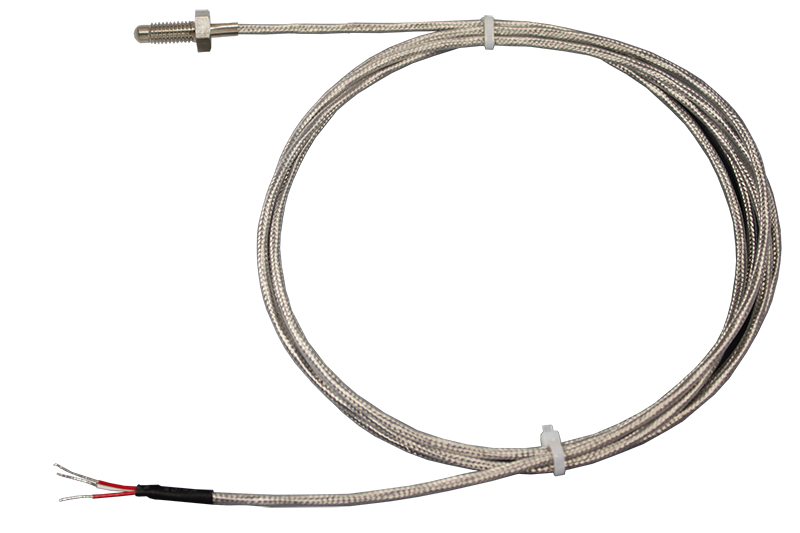

Термосопротивление ТС-А-4101

Термосопротивление предназначено для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах

Количество чувствительных элементов: 1
Номинальная статическая характеристика: Pt100
Диапазон измеряемых температур: −60...+250°С
Класс допуска: А
Длина монтажной части: 15 мм
Диаметр монтажной части: 4,7...6 мм

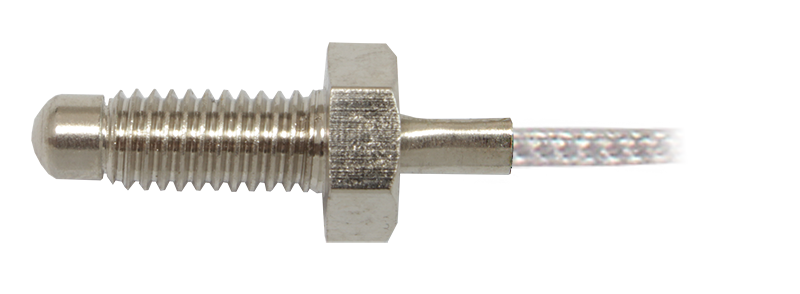

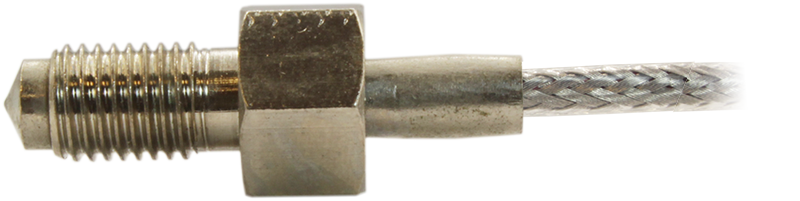

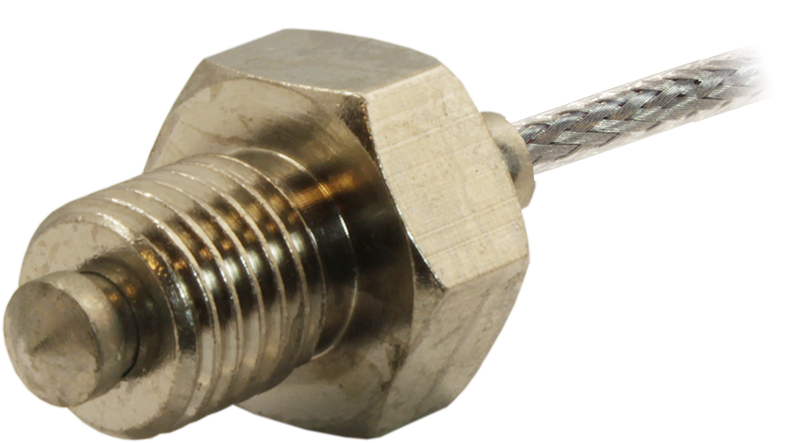

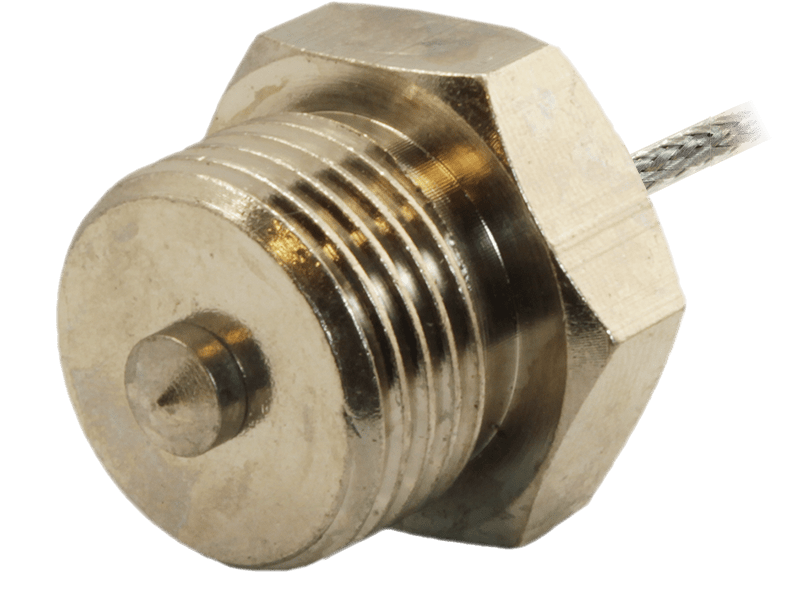

Присоединение: подвижный штуцер G½", М8×1, М12×1,5
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Материал корпуса датчика: никелированая латунь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 438 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.

Особенности:

Подвижный штуцер со стандартной резьбой G½", М8×1 или М12×1,5 позволяет легко монтировать термосопротивление в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в пищевой, химической промышленности и т.д.
Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости
Термосопротивление является аналогом TW-V(PT100) (Autonics Corporation Корея)

Монтаж:

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

Показатели надежности и условия эксплуатации:

Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:
– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Количество чувствительных элементов	1
Номинальная статическая характеристика	Pt100
Диапазон измеряемых температур	−60...+250°С
Условное давление	2,5 МПа
Класс допуска датчика	A
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)	±(0,15°С+0,02T)°С
Длина монтажной части (L)	15 мм
Диаметр монтажной части (D)	4,7...6 мм
Присоединение (G)	Подвижный штуцер G½", М8×1, М12×1,5
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тепловая инерция	≤ 10...30 с
Сопротивление изоляции	≥ 20 МОм
Схема подключения	3-проводная
Материал корпуса датчика	никелированая латунь
Провод	КМТФЭт-А-3
Сечение провода	3×0,12 мм²
Наружные размеры провода	∅ 2,7 мм
Степень защиты	IP54

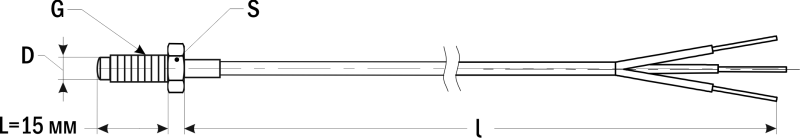

Габаритные размеры

Присоединение (G)	Размер под ключ (S)
G½"	24
М8×1	12
М12×1,5	17

Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица):

Тип	Класс допуска	Диапазон измерения	Допустимые отклонения
50М	A	−50...+100°С	±(0,15°С+0,02T)
	B	−50...+200°С	±(0,3°С+0,02T)
	C	−180...+200°С	±(0,6°С+0,02T)
Pt100 Pt1000	A	−100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ)	±(0,15°С+0,02T)
	B	−196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ)	±(0,3°С+0,02T)
	C	−196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ)	±(0,6°С+0,02T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-09-06-ЛВС

Артикул	Штуцер	Срок поставки	Стоимость
М8Х1 подвиж. М12Х1,5 подвиж. G1/2" подвиж.

Артикул	Модель	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Штуцер	Срок поставки	Стоимость
G22276	ТС-А-4101-4,7-М8х1-015-Pt100-2,0	М8Х1 подвиж.	Со склада	1438 руб. – +
G22277	ТС-А-4101-4,7-М12х1,5-015-Pt100-2,0	М12Х1,5 подвиж.	Со склада	1562 руб. – +
G22278	ТС-А-4101-4,7-G1/2-015-Pt100-2,0	G1/2" подвиж.	Со склада	1973 руб. – +

Артикул	Модель	Штуцер	Срок поставки	Стоимость
G22276	ТС-А-4101-4,7-М8х1-015-Pt100-2,0	М8Х1 подвиж.	Со склада	1438 руб. – +
G22277	ТС-А-4101-4,7-М12х1,5-015-Pt100-2,0	М12Х1,5 подвиж.	Со склада	1562 руб. – +
G22278	ТС-А-4101-4,7-G1/2-015-Pt100-2,0	G1/2" подвиж.	Со склада	1973 руб. – +
