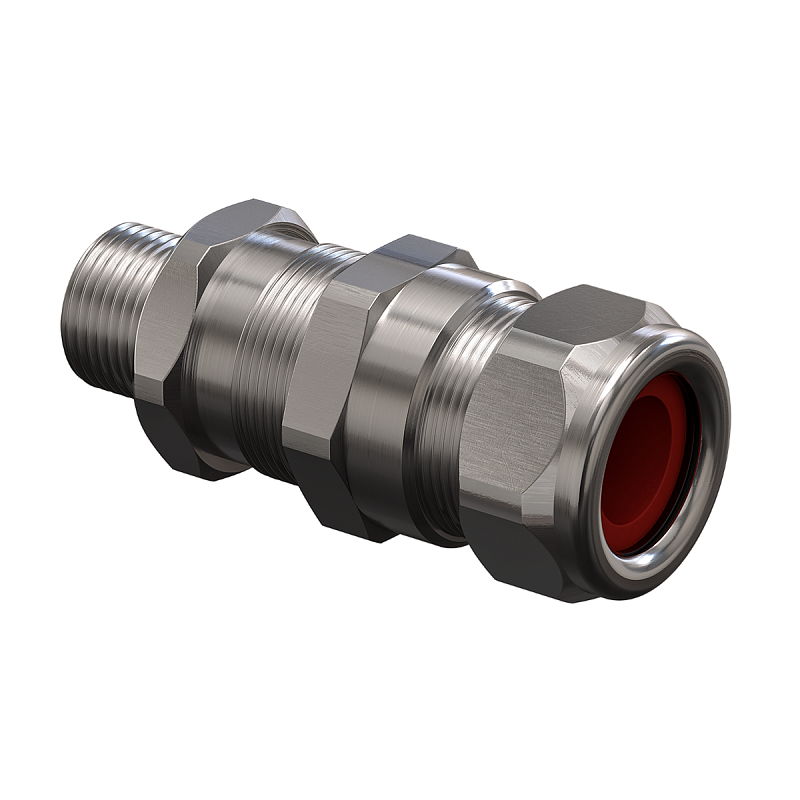

Ввод Взрывозащищенный Кабельный АВВКу с маркировкой взрывозащиты Ex e/Ex d/Ex nR/Ex ta предназначен для введения кабеля в любое взрывозащищённое оборудование, в том числе в коммутационные головки датчиков температуры, уровня и давления с соответствующей маркировкой взрывозащиты.
- Eх e – защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
- Ех d – взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
- Ех nR – вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.
- Ex ta – защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.
АВВКу предназначен для монтажа кабелей, имеющих ленточную, проволочную, сетчатую броню к взрывозащищенному электротехническому оборудованию с маркировкой Ех е/Ex d (внутренний объем взрывонепроницаемой оболочки более или менее 2 литров). Для зон 1 и 2 по ГОСТ IEC 60079-14-2013 и зон 21/22 по ГОСТ IEC 61241-1-2-2011.
Технические характеристики:
Параметр | Значение |
Маркировка взрывозащиты
| 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X
|
Степень пылевлагозащиты
| IP66 или IP68 (по ГОСТ 14254-96)
|
Температура эксплуатации
| −60 до +130 °С
|
Материал корпуса | Никелированная латунь
Нержавеющая сталь |
Материал уплотнения | Силикон |
Тип уплотнения | Компрессионное уплотнение по наружной оболочке кабеля |
Конструктивное исполнение кабельного ввода:
Чертёж | Тип кабельного ввода (код) | Материал | Тип резьбы (стандарт) | Диаметр внутренней оболочки кабеля | Диаметр внешний оболочки кабеля | Размер под ключ | Общая длина | Длина резьбы | Вес, кг |
d | D | SW | TL, мм | (L) – M, G, K, мм |

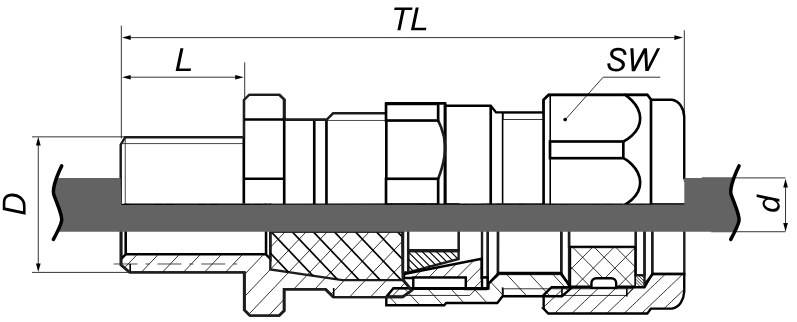

![](/upload/iblock/00c/abbky_n1.png) | АВВКу-20 | Никелированная латунь | М20×1,5 | 5,5 – 8 8 – 10,5 10,5 – 13 | 10 – 15 14 – 19 | 30 | 79 | 15 | 0,231 |
АВВКу-Н-20 | Нержавеющая сталь |
Указание к монтажу
|
1
| Вариант крепления для уровня взрывозащиты «d»
| ![](/upload/iblock/00c/abbky_n2.png) |
Вариант крепления для уровня взрывозащиты «e»
| ![](/upload/iblock/00c/abbky_n3.png) |

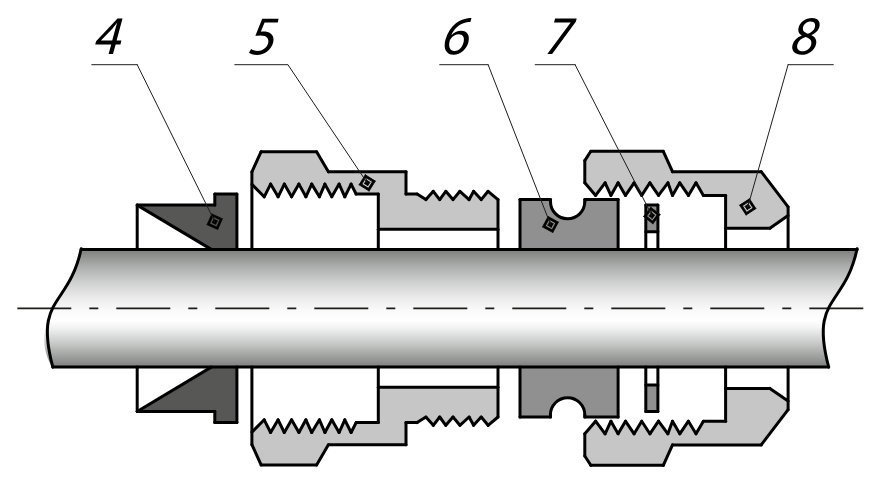

2 | Не снимая броню, проденьте кабель в детали 8, 7, 6, 5, 4, как показано на рисунке | ![](/upload/iblock/00c/abbky_n4.png) |
3

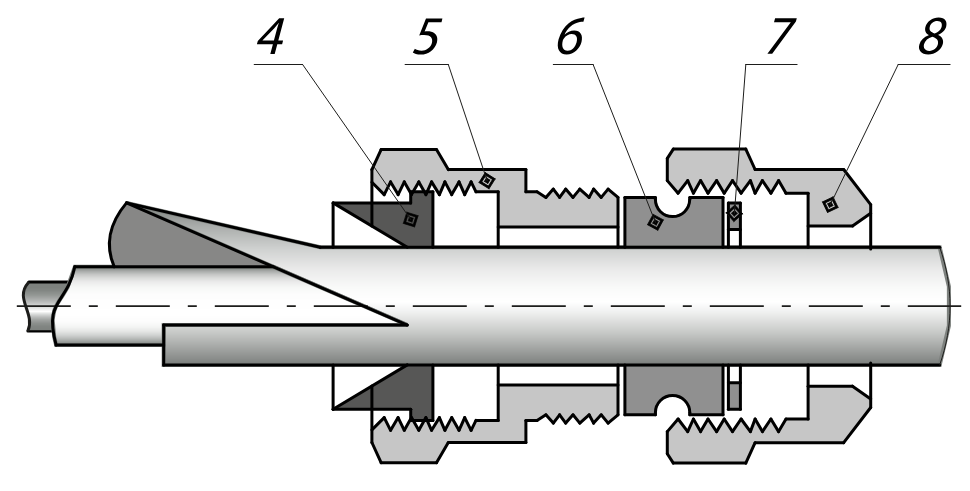

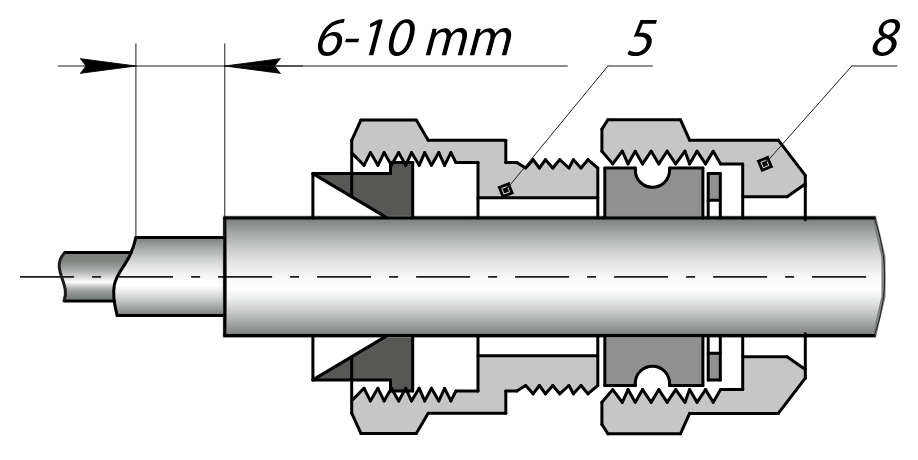

| Зачистите кабель от брони и выполните надрез на броне, заглубляя его на 6 – 10 мм, как показано на рисунке
| ![](/upload/iblock/00c/abbky_n5.png) |
![](/upload/iblock/00c/abbky_n6.png) |

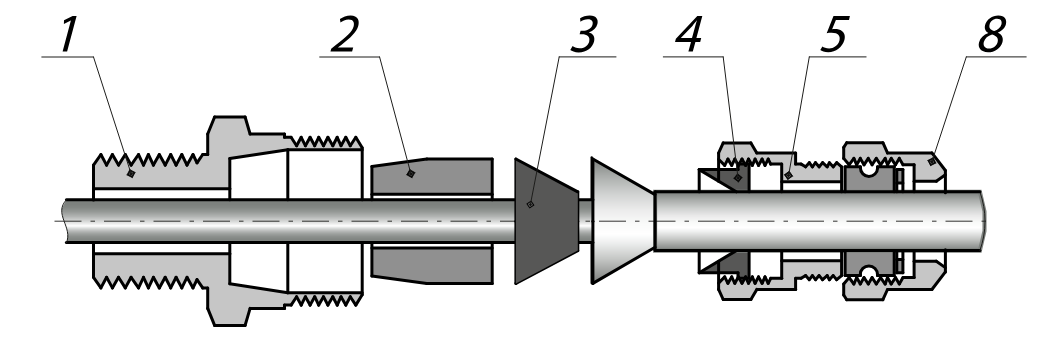

4 | Наденьте детали 3 и 2 на внутреннюю изоляцию кабеля, вставьте конструкцию в стакан 1
Накрутите гайку 5 на стакан 1 до упора
Убедитесь в обжатии брони кабеля между деталями 3 и 4 | ![](/upload/iblock/00c/abbky_n7.png) |

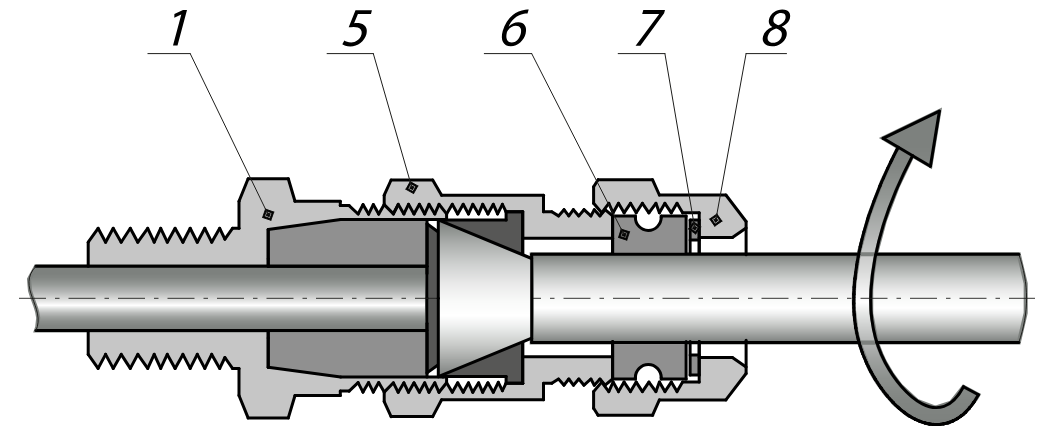

5 | Проверьте правильность ориентации деталей 5, 6, 7, 8 и накрутите гайку 8 на гайку 5 до упора | ![](/upload/iblock/00c/abbky_n8.png) |
