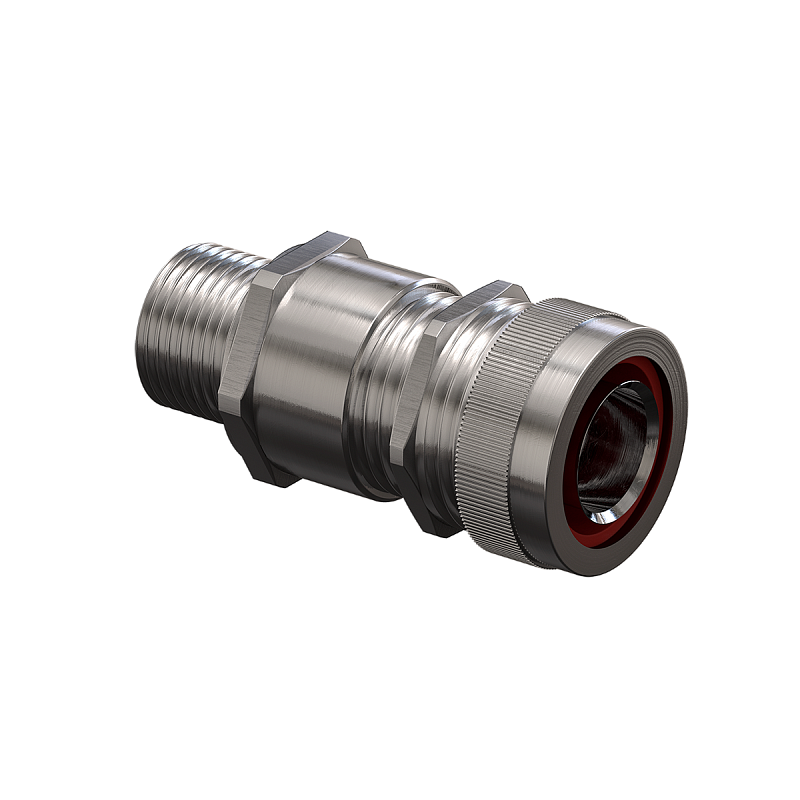

Ввод Взрывозащищенный Кабельный СВВКм с маркировкой взрывозащиты Ex e/Ex d/Ex nR/Ex ta предназначен для введения кабеля в любое взрывозащищённое оборудование, в том числе в коммутационные головки датчиков температуры, уровня и давления с соответствующей маркировкой взрывозащиты.
- Eх e – защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
- Ех d – взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
- Ех nR – вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.
- Ex ta – защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.
СВВКм предназначен для монтажа небронированных кабелей, проложенных в металлорукаве в зонах согласно ГОСТ IEC 60079-14-2013 (зоны 1/2) и ГОСТ IEC 61241-1-2-2011 (зоны 21/22). Значительно сокращает издержки на монтаж и повышает надежность соединения. Конструкция защищена патентом.
Технические характеристики:
Параметр | Значение |
Маркировка взрывозащиты
| 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X
|
Степень пылевлагозащиты
| IP66 или IP68 (по ГОСТ 14254-96)
|
Температура эксплуатации
| −60 до +130 °С
|
Материал корпуса | Никелированная латунь
Нержавеющая сталь |
Материал уплотнения | Силикон |
Тип уплотнения | Компрессионное уплотнение по наружной оболочке кабеля |

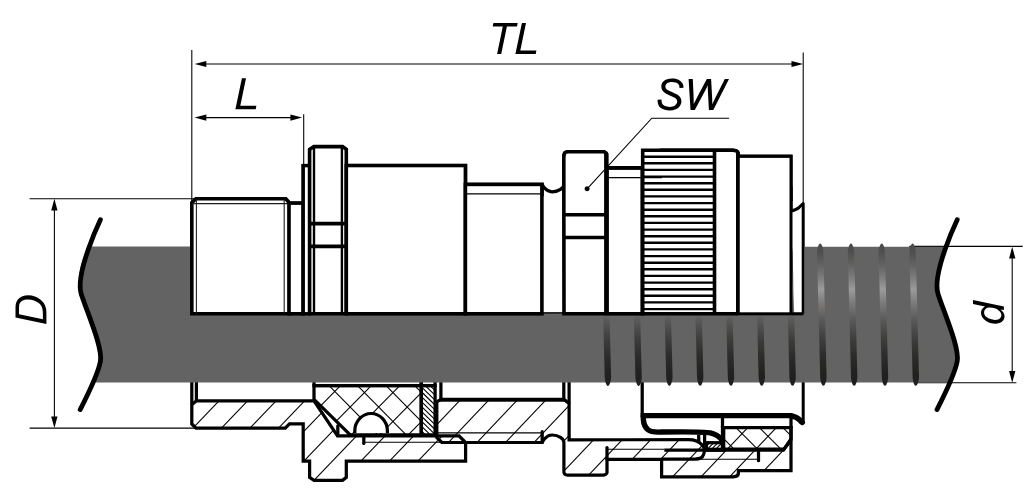

Конструктивное исполнение кабельного ввода:
Чертёж | Тип кабельного ввода (код) | Материал | Тип резьбы (стандарт) | Диаметр кабеля | Диаметр металлорукава внутренний/наружный | Тип металлорукава | Размер под ключ | Общая длина | Длина резьбы |
d | SW | TL, мм | (L) – M, мм |
![](/upload/iblock/00c/cbbkm-1.png) | CВВКм-20 | Никелированная латунь | М20×1,5 | 6 – 14 | 14/21,5 | РЗ ЦХ 15 МРПИ15 ГЕРДА-МГ-15 ГЕРДА-МГ-16 | 27 | 59 | 15 |
CВВКм-Н-20 | Нержавеющая сталь |
Указание к монтажу
|
1

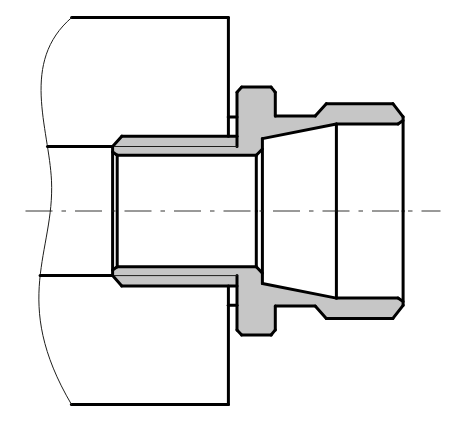

| Вариант крепления для уровня взрывозащиты «d»
| ![](/upload/iblock/00c/abbky_n2.png) |

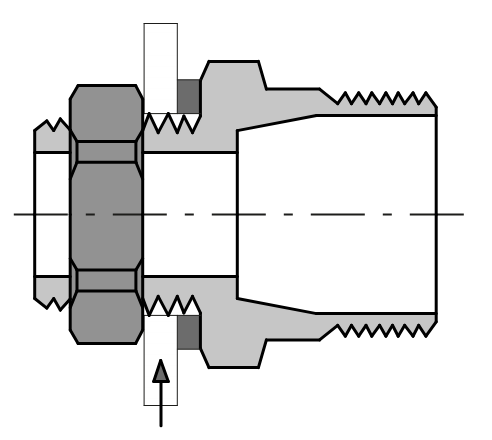

Вариант крепления для уровня взрывозащиты «e»
| ![](/upload/iblock/00c/abbky_n3.png) |

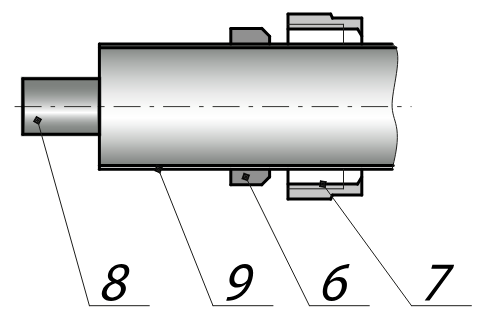

2 | Проденьте кабель в металлорукаве 8, 9 в гайку 7 и уплотнение 6
| ![](/upload/iblock/00c/cbbkm-11.png) |
3

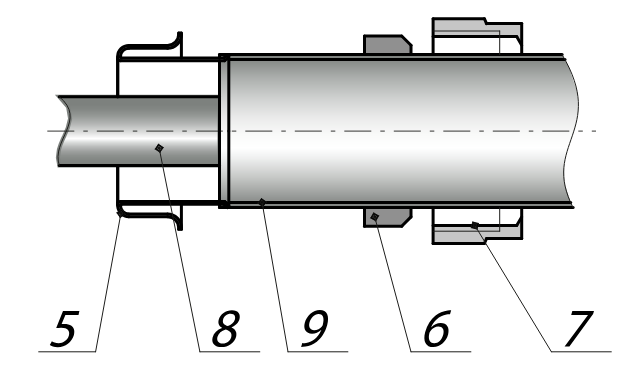

| Удалите с кабеля 8 часть металлорукава 9 и накрутите оконцеватель ввода 5 на металлорукав 9
| ![](/upload/iblock/00c/cbbkm-12.png) |

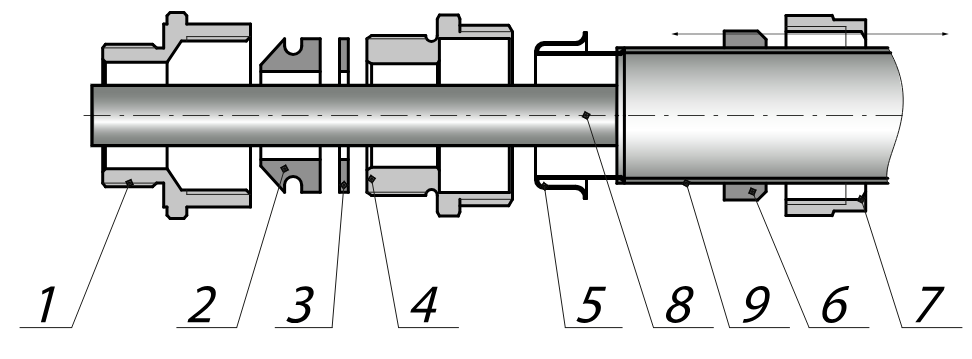

4 | Проденьте кабель 8 в металлическую втулку 4, шайбу 3, силиконовую втулку 2 и стакан ввода 1, как показано на рисунке
| ![](/upload/iblock/00c/cbbkm-13.png) |

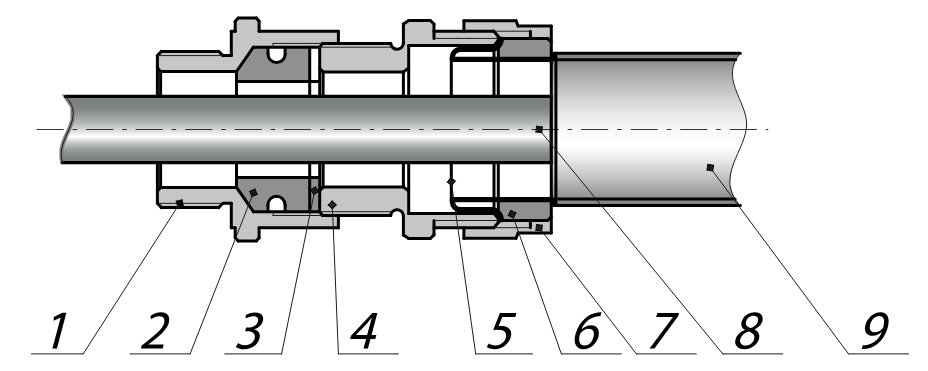

5 | До упора накрутите втулку 4 на стакан 1 и гайку 7 на втулку 4
| ![](/upload/iblock/00c/cbbkm-14.png) |
Версия: 2024-07-28-ШАР
