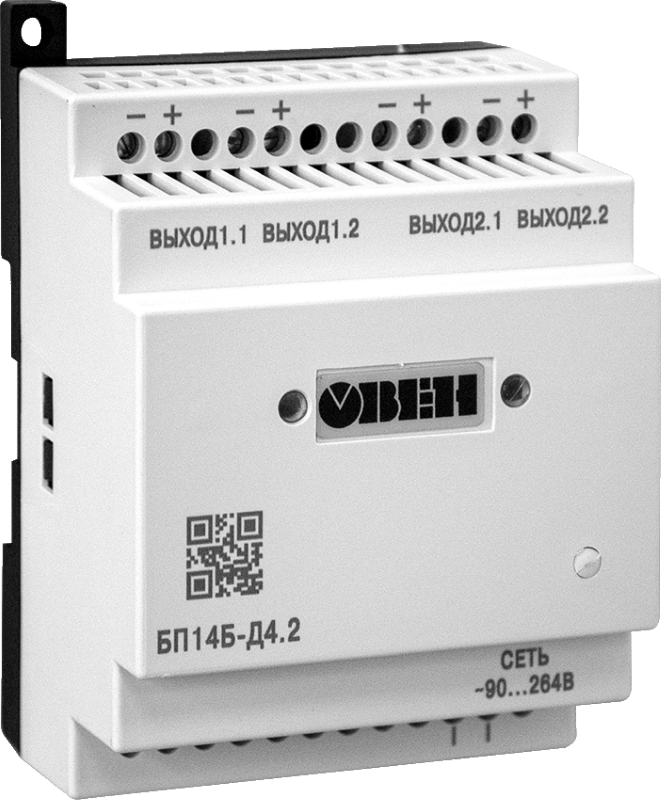

Блок питания ОВЕН БП14Б-Д4

Прибор для преобразования сетевого напряжения в стабилизированное напряжение и питания датчиков с унифицированным выходным токовым сигналом

Входное напряжение: ~90...264 В или =110...370 В
Выходное напряжение: =24 B или =36 В
Выходная мощность: ≤ 14 Вт
Количество каналов: 2 или 4
Амплитуда пульсации выходного напряжения: ≤ 80 мВ, ≤ 100 мВ или ≤ 60 мВ
Защита от перенапряжения, перегрузки, импульсных помех на входе, короткого замыкания и перегрева
Монтаж: на DIN-рейку (стандарт 4S)

В закладки

6 120 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Многоканальный блок питания ОВЕН БП14Б-Д4 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом
Особенности:

Преобразование переменного (постоянного) напряжения в постоянное стабилизированное в двух или четырех независимых каналах
Ограничение пускового тока
Индикация о наличии напряжения на выходе каждого канала

Технические характеристики:

Параметр	БП14Б-Д4.2-24	БП14Б-Д4.4-24	БП14Б-Д4.2-36	БП14Б-Д4.4-36
Входные параметры
Входное напряжение	~85...264 В или =110...370 В
Частота входного переменного напряжения	47...63Гц
Номинальный ток потребления	≤ 0,15 А		≤ 0,13 А
КПД	≥ 85%
Выходные параметры
Выходное напряжение в канале	24 В		36 В
Номинальный ток	0,29 А	0,145 А	0,19 А	0,095 А
Количество выходных каналов	2	4	2	4
Суммарная мощность	14 Вт
Допустимое отклонение напряжения, в том числе: - нестабильность выходного напряжения от входного напряжения - нестабильность выходного напряжения от номинального тока - коэффициент температурной нестабильности	2% ± 0,2% ± 0,2% ± 0,02%/°С
Амплитуда пульсаций выходного напряжения	60 мВ
Безопасность и ЭМС
Электрическая прочность изоляции: - вход-выход, выход-выход - вход-корпус	2000 В 3000 В
Защита	IP20
Прочее
Монтаж	На DIN-рейку (стандарт 4S)
Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже)	−20...+50°С 86...106,7 кПа ≤ 80%RH (без конденсации влаги)
Габаритные размеры	90×72×58 мм

Схема подключения

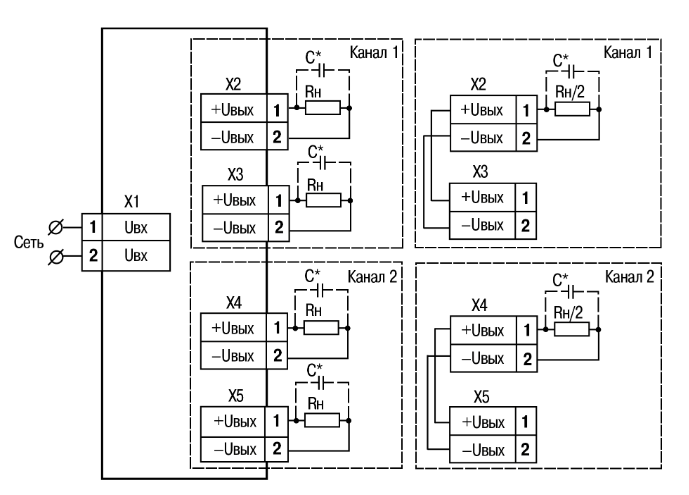

БП14Б-Д4.2-Х

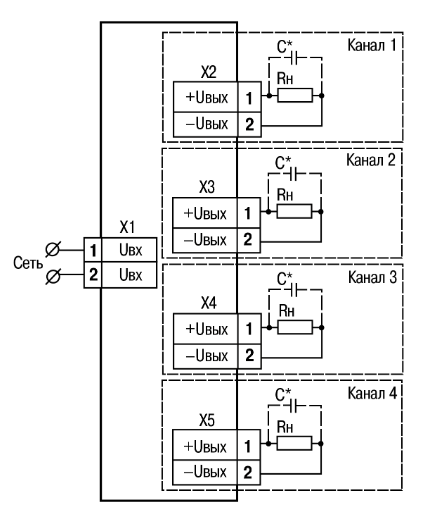

БП14Б-Д4.4-Х

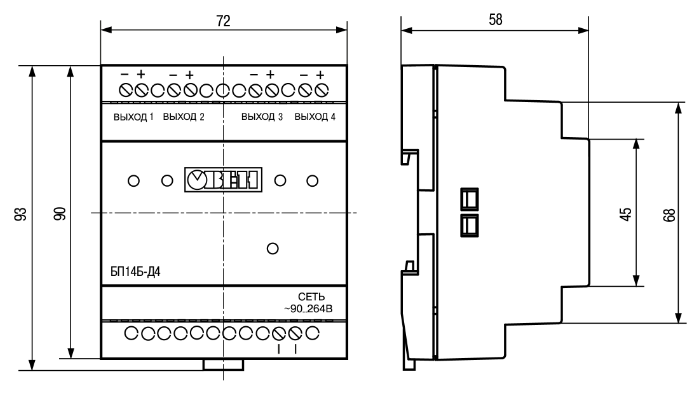

Габаритные размеры

Версия: 2023-01-16-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	16.01.2023	1 Мб
Сертификат соответствия	18.03.2011	1.09 Мб

Артикул	Каналы	Напряжение, В	Срок поставки	Стоимость
2 4	24 36

Артикул	Модель	Каналы	Напряжение, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Каналы	Напряжение, В	Срок поставки	Стоимость
O62836	ОВЕН БП14Б-Д4.2-24	2	24	Со склада	6120 руб. – +
O62837	ОВЕН БП14Б-Д4.4-24	4	24	Со склада	6120 руб. – +

Артикул	Модель	Каналы	Напряжение, В	Срок поставки	Стоимость
O62836	ОВЕН БП14Б-Д4.2-24	2	24	Со склада	6120 руб. – +
O62838	ОВЕН БП14Б-Д4.2-36	2	36	2...4 недели	6120 руб. – +
O62837	ОВЕН БП14Б-Д4.4-24	4	24	Со склада	6120 руб. – +
O62839	ОВЕН БП14Б-Д4.4-36	4	36	2...4 недели	6120 руб. – +
