Кран шаровой с электроприводом AR330-2

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: шаровой полнопроходной (AR330-2-08, -15) или неполнопроходной (AR330-2-20/15, -25/20, -32/25)
Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды: 0…+100°С
Рабочее давление: 0...1,0 МПа
Диаметр условного прохода: 8…32 мм
Материал корпуса: латунь
Материал уплотнения: PTFE
Присоединение: резьбовое G¼"...G1¼"
Модель электропривода: AR330
Схема подключения: 3-проводная c переключением
Ручной дублер
Индикатор положения затвора
Питание электропривода: =5 В или =9...24 В

В закладки

от 4 349 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Кран шаровой с электроприводом AR330-2 предназначен для управления потоком рабочей среды в трубопроводе.

Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.

Особенности:

Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
При отсутствии электропитания управление шаровым краном может осуществляться с помощью ручного дублера, который нужно вытянуть и повернуть по стрелке OPEN или SHUT (CLOSE)
Автоматическое отключение при достижении конечного положения
Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, спирт
Материалы	Корпус	Латунь
Материалы	Уплотнение	PTFE
Температура рабочей среды		0...+100 °С
Рабочее давление		0...1,0 MПa
Диаметр условного прохода		8…32 мм
Присоединение		Резьбовое G¼"...G1¼"
Модель электропривода		AR330
Время полного поворота		5 с
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		2,5 Н∙м
Степень пылевлагозащиты привода		IP65
Питание		=5 В	=9...24 В
Ток		150 мА	180 мА
Мощность		2 Вт
Схема подключения		3-проводная с переключением
Длина кабеля		350 мм

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Модель привода	Вес крана с приводом, г
AR330-2-08 GBP	8	8	5	¼"	0,0	1,0	AR330	350
AR330-2-15 GBP	15	15	20	½"				440
AR330-2-20/15 GBP	20	15	20	¾"				440
AR330-2-25/20 GBP	25	20	60	1"				590
AR330-2-32/25 GBP	32	25	80	1¼"				690

Расшифровка обозначения на примере крана AR330-2-20/15 XYZ:
AR330-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

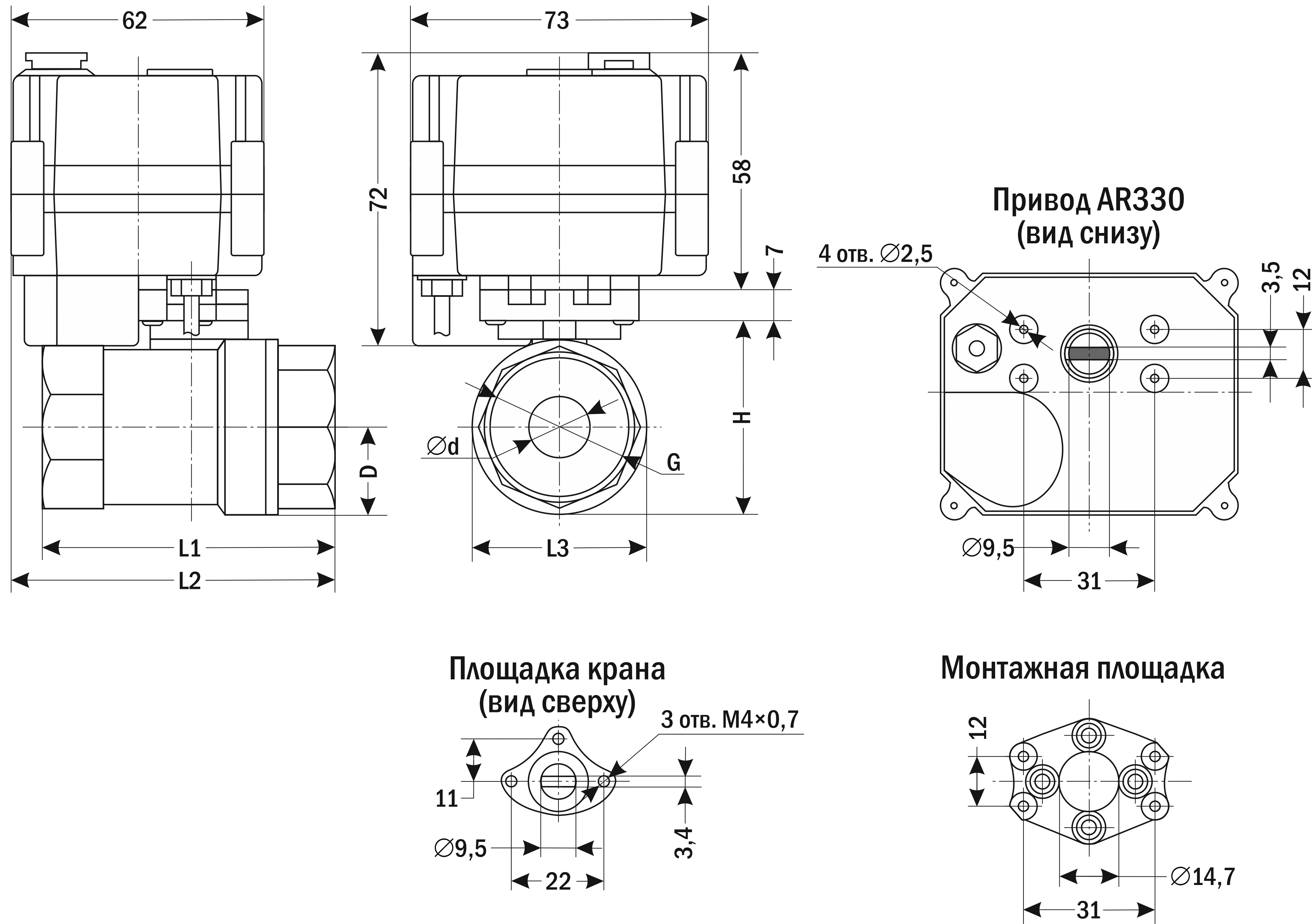

Габаритные размеры
Привод AR330 прикручивается к монтажной площадке кранов AR330-2 четырьмя шурупами ∅ 2,5 мм, L=14 мм.

Размер,мм	AR330-2, модели
Размер,мм	-08	-15	-20/15	-25/20	-32
∅ d (Дэф)	8	15	15	20	25
D	13	15	17	23	27
G	¼"	½"	¾"	1"	1¼"
H	31	38	38	49	49
L1	46	57	61	72	80
L2	58	66	66	74	81
L3	24	33	33	43	49

Версия: 2022-10-27-ЛВС
