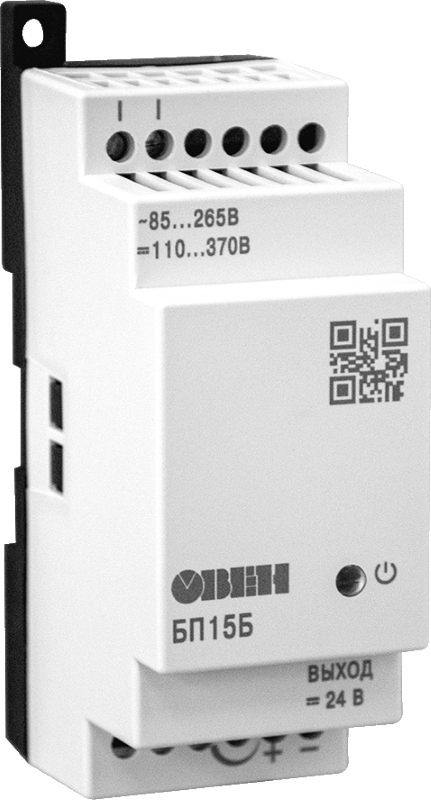

Блок питания ОВЕН БП15Б-Д2
Прибор для преобразования сетевого напряжения в стабилизированное напряжение и питания широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)
- Входное напряжение: ~90...264 В или =110...370 В
- Выходное напряжение: =5 В, =9 B, =12 В, =15 B, =24 B, =36 B, =48 B или =60 В
- Выходная мощность: ≤ 15 Вт
- Количество каналов: 1
- Амплитуда пульсации выходного напряжения: ≤ 40 мВ, ≤ 60 мВ, ≤ 80 мВ, ≤ 100 мВ, ≤ 120 мВ или ≤ 150 мВ
- Защита от перенапряжения, перегрузки, импульсных помех на входе, короткого замыкания и перегрева
- Монтаж: на DIN-рейку (стандарт 2S)
Блок питания ОВЕН БП15Б-Д2 предназначен для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)
Особенности:
Особенности:
-
Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение
-
Ограничение пускового тока
-
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8% от номинального выходного напряжения с сохранением мощности
-
Индикация наличия напряжения на выходе
| Параметр
| Значение |
| Входное напряжение | ~90...264 В или =110...370 В
|
| Частота входного переменного напряжения | 47...63 Гц |
| Порог срабатывания защиты по току | ≤ 1,5 × Imax |
| Максимальная выходная мощность | 15 Вт |
| Количество выходных каналов | 1
|
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2%
|
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 × Imax до Imax | ±0,25% |
| Выходное напряжение:
- БП15Б-Д2-5 - БП15Б-Д2-9 - БП15Б-Д2-12 - БП15Б-Д2-15 - БП15Б-Д2-24 - БП15Б-Д2-36 - БП15Б-Д2-48 - БП15Б-Д2-60 |
5В ± 1% 9В ± 1% 12В ± 1% 15В ± 1% 24В ± 1% 36В ± 1% 48В ± 1% 60В ± 1% |
| Амплитуда пульсаций выходного напряжения:
- БП15Б-Д2-5 - БП15Б-Д2-9 - БП15Б-Д2-12 - БП15Б-Д2-15 - БП15Б-Д2-24 - БП15Б-Д2-36 - БП15Б-Д2-48 - БП15Б-Д2-60 |
40 мВ
60 мВ 80 мВ 100 мВ 120 мВ 150 мВ 150 мВ 150 мВ |
| Максимальный ток нагрузки Imax:
- БП15Б-Д2-5 - БП15Б-Д2-9 - БП15Б-Д2-12 - БП15Б-Д2-15 - БП15Б-Д2-24 - БП15Б-Д2-36 - БП15Б-Д2-48 - БП15Б-Д2-60 |
2,0 А
1,35 А 1,2 А 1,0 А 0,63 А 0,41 А 0,31 А 0,25 А |
| КПД:
- БП15Б-Д2-5 - БП15Б-Д2-9 - БП15Б-Д2-12 - БП15Б-Д2-15 - БП15Б-Д2-24 - БП15Б-Д2-36 - БП15Б-Д2-48 - БП15Б-Д2-60 |
76% 76% 78% 80% 82% 82% 82% 82% |
| Рабочий диапазон температур | −20...+50°С |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур | ±0,025%/°С |
| Электрическая прочность изоляции вход-выход (действующее значение) | 3 кВ |
| Электрическая прочность изоляции вход-корпус (действующее значение) | 1,5 кВ |
| Уровень радиопомех | По ГОСТ Р 51527 группа С |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже) | −20...+50°С
86...106,7 кПа ≤ 80%RH (без конденсации влаги) |
| Защита | IP20 |
| Монтаж | На DIN-рейку (стандарт 2S) |
| Габаритные размеры корпуса | 90×36×58 мм |

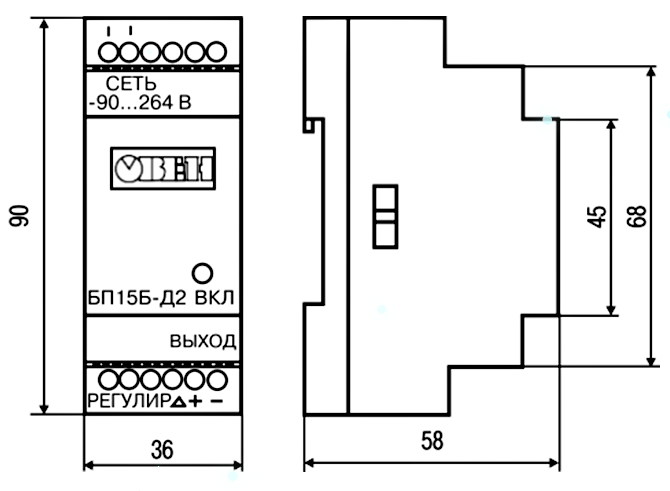

| Габаритные размеры |
 |
Версия: 2021-04-27-КАМ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 29.04.2013 | 0.52 Мб |  |
| Сертификат соответствия | 18.03.2011 | 1.4 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Напряжение, В
|
Срок поставки | Стоимость |
|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Напряжение, В
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| K17977 | ОВЕН БП15Б-Д2-5 | 5 | Со склада | 4080 руб. |
| K17978 | ОВЕН БП15Б-Д2-9 | 9 | Со склада | 4080 руб. |
| K17979 | ОВЕН БП15Б-Д2-12 | 12 | Со склада | 3960 руб. |
| K17981 | ОВЕН БП15Б-Д2-24 | 24 | Со склада | 3960 руб. |
| Артикул | Модель |
Напряжение, В
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| K17977 | ОВЕН БП15Б-Д2-5 | 5 | Со склада | 4080 руб. |
| K17978 | ОВЕН БП15Б-Д2-9 | 9 | Со склада | 4080 руб. |
| K17979 | ОВЕН БП15Б-Д2-12 | 12 | Со склада | 3960 руб. |
| K17980 | ОВЕН БП15Б-Д2-15 | 15 | 1...2 недели | 4080 руб. |
| K17981 | ОВЕН БП15Б-Д2-24 | 24 | Со склада | 3960 руб. |
| K17982 | ОВЕН БП15Б-Д2-36 | 36 | 1...2 недели | 4080 руб. |
| K17983 | ОВЕН БП15Б-Д2-48 | 48 | 1...2 недели | 4080 руб. |
| K17984 | ОВЕН БП15Б-Д2-60 | 60 | 1...2 недели | 4080 руб. |
