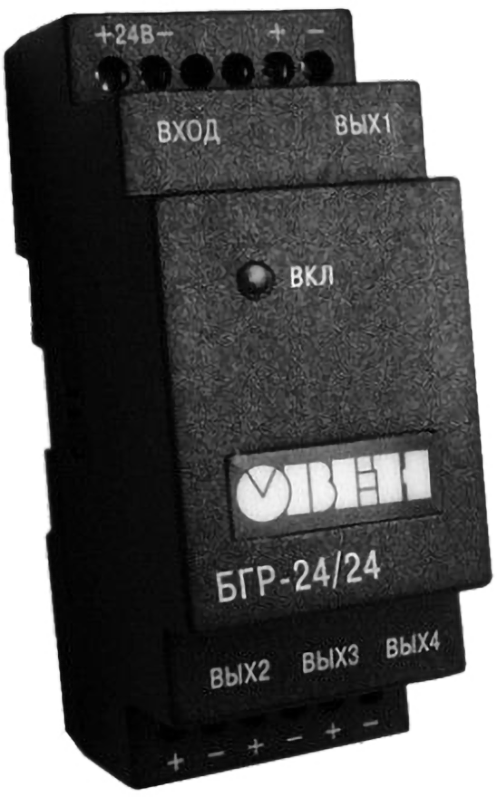

Блок гальванической развязки БГР предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем
Технические характеристики:
Параметр | Значение |
Входное напряжение
| =24 В ±10%
|
Количество каналов выходного напряжения | 2 или 4 |
Потребляемая мощность
- БГР2-24/24
- БГР4-24/24 |
≤ 3 Вт
≤ 6 Вт
|
Номинальное выходное напряжение канала
| =24 В
|
Максимальный ток нагрузки выходного канала
| 40 мА |
Максимальная электрическая прочность изоляции:
- вход-выход (действующее значение)
- выход-выход (действующее значение) |
1 кВ
1 кВ |
Корпус | Д2 |
Защита (со стороны лицевой панели) | IP20 |
Условия эксплуатации | −20...+50°C; ≤ 80%RH
|
Габаритные размеры | 90×36×58 мм |
Вес | ≤ 110 г
|
Схема подключения |
 |
Внимание! Питание блока следует осуществлять от локального источника питания подходящей мощности, например,
ОВЕН БП07,
БП15 и др., установленного в том же шкафу электрооборудования, в котором устанавливается блок.
Внимание! Для БГР2-24/24 выходное напряжение снимается с клемм 5-6 (ВЫХОД2) и 9-10 (ВЫХОД4).
Габаритные размеры |
 |
Версия: 2023-01-16-ЛВС
