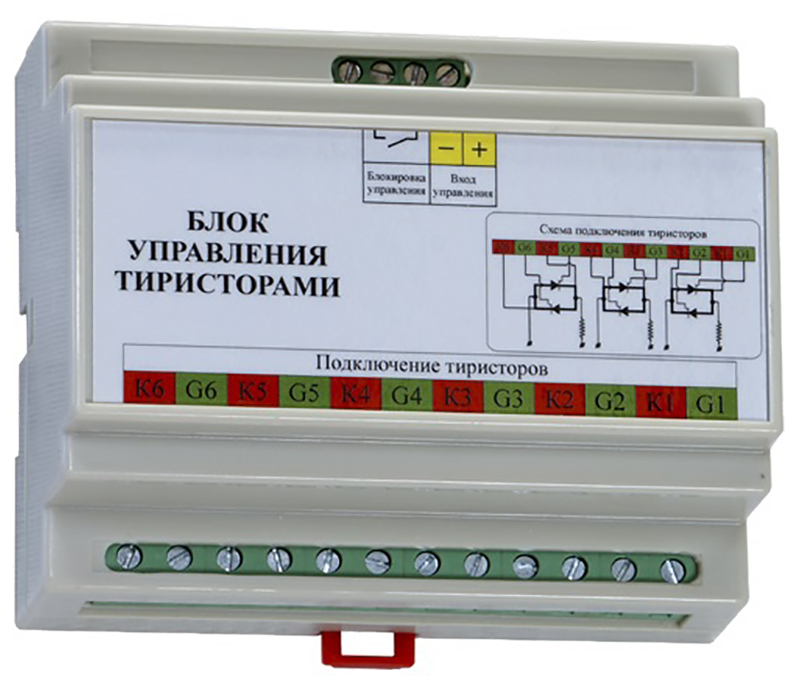

Блоки управления тиристорами и симисторами БУТ-В01, БУС-В01

Прибор для управления внешними тиристорами для бесконтактного включения тока нагрузки

Входное напряжение: =12...30 В
Коммутируемый ток: ≤1 А
Коммутируемое напряжение: ~30...380 В
Метод регулирования: метод равномерно распределенных рабочих сетевых периодов, ШИМ
Количество фаз: 1 или 3
Схема включения нагрузки: треугольник, звезда, звезда с нейтралью, открытый треугольник
Монтаж: на DIN-рейку

В закладки

от 3 132 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Блоки управления совместно с регуляторами «Термодат» позволяют управлять мощностью на нагрузке методами: широтно-импульсной модуляции (ШИМ) и распределенных сетевых периодов (РСП). Обычно применяются, когда нагреватели и силовые элементы уже имеются и требуется лишь организовать регулирование. Прибор может быть использован с любым другим регулятором, метод управления мощностью определяется регулятором.

Технические характеристики:

Параметр	Значение
Вход
Входное напряжение	=12...30 В
Назначение	Подключение управляющего прибора (Термодат)
Выход
Коммутируемый ток	≤ 1 А
Коммутируемое напряжение	~30...380 В
Особенности	Наличие детектора «0», коммутация происходит при похождении фазы через ноль
Регулирование
Метод регулирования	- метод равномерно распределенных рабочих сетевых периодов - метод широтно-импульсной модуляции (ШИМ). Выбор метода регулирования осуществляется с помощью управляющего прибора
Общая информация
Сопротивление изоляции между входом и выходом	10⁶ Ом при =500 В
Напряжение пробоя между входом и выходом	2500 В
Потребляемая мощность (по входу)	≤1 ВА
Конструктивное исполнение	В пластмассовом корпусе. Крепление - на DIN рейку
Условия эксплуатации	Температура: −20...+65°C, влажность до 75% при +30°C
Технические условия	Изделие ГСП. Общие тех. усл. ГОСТ 12997-84

Модели:

Название	Количество фаз	Назначение
БУТ-1-В01	1	Управление тиристорами
БУТ-3-В01	3	Управление тиристорами
БУС-1-В01	1	Управление симисторами
БУС-3-В01	3	Управление симисторами

Схема подключения нагрузки

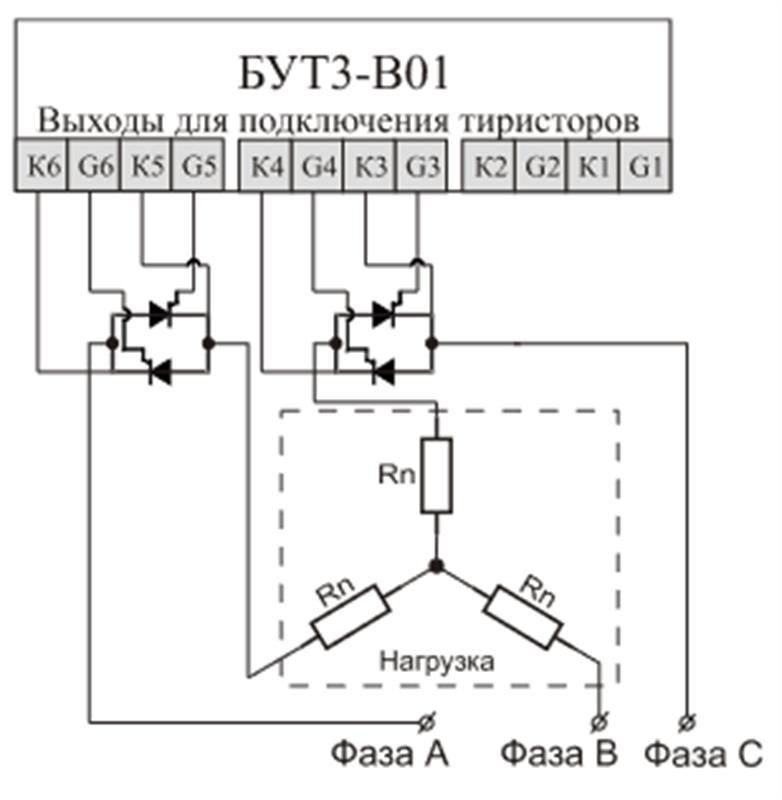

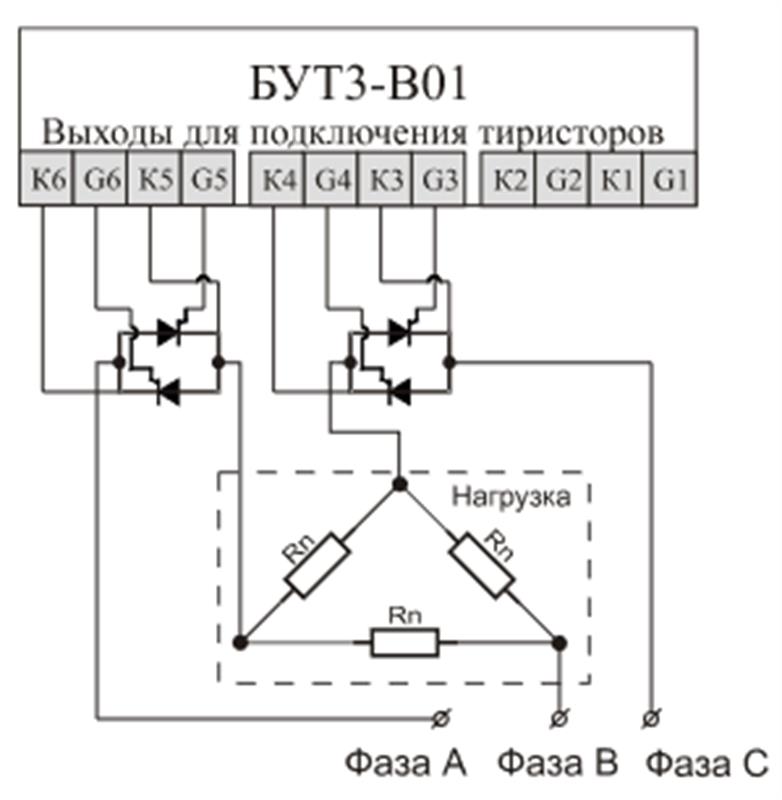

Схема подключения трехфазной нагрузки "треугольником"	Схема подключения трехфазной нагрузки "звездой"

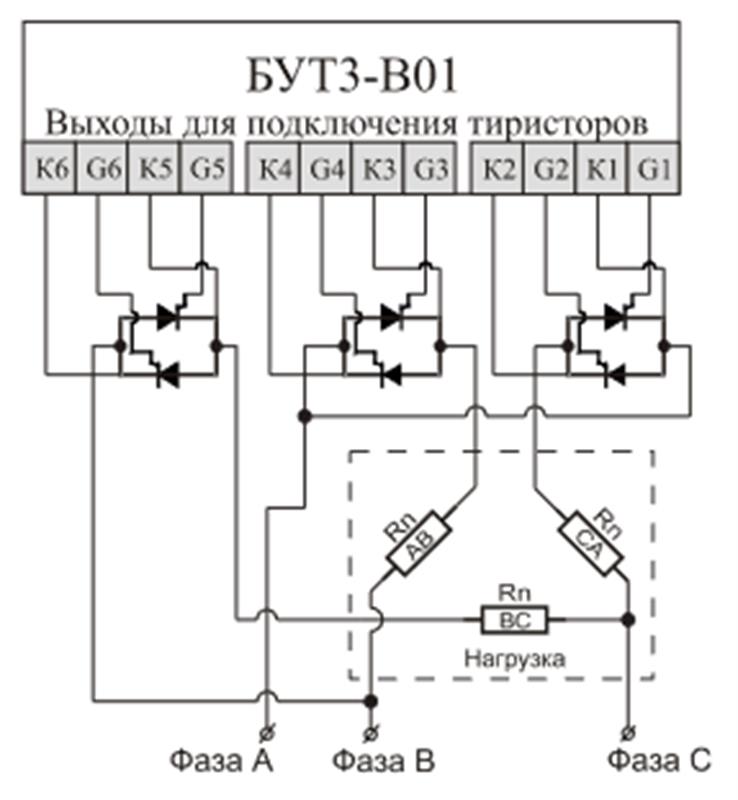

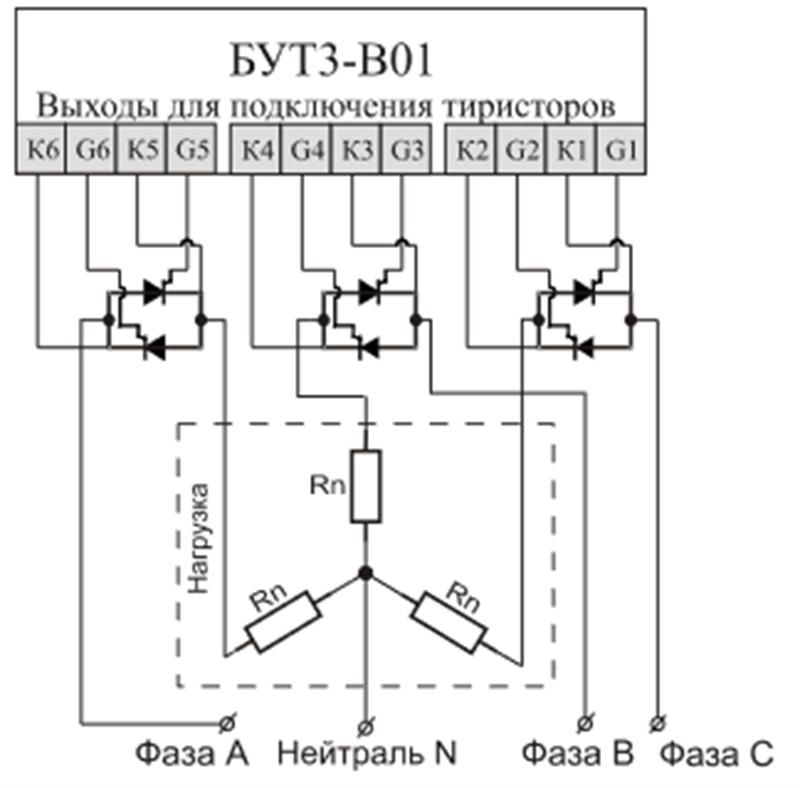

Схема подключения трехфазной нагрузки "звездой с нейтралью"	Схема подключения трехфазной нагрузки "открытым треугольником"

Версия: 2021-08-09-ШАР

Артикул	Количество фаз	Модификация	Срок поставки	Стоимость
1 3	управление симисторами управление тиристорами

Артикул	Модель	Количество фаз	Модификация	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Количество фаз	Модификация	Срок поставки	Стоимость
G66318	БУС-1-В01	1	управление симисторами	Снято с производства	3132 руб. – +
G66319	БУС-3-В01	3	управление симисторами	Снято с производства	6264 руб. – +
G66320	БУТ-1-В01	1	управление тиристорами	1...2 недели	3132 руб. – +
G66321	БУТ-3-В01	3	управление тиристорами	1...2 недели	6264 руб. – +
