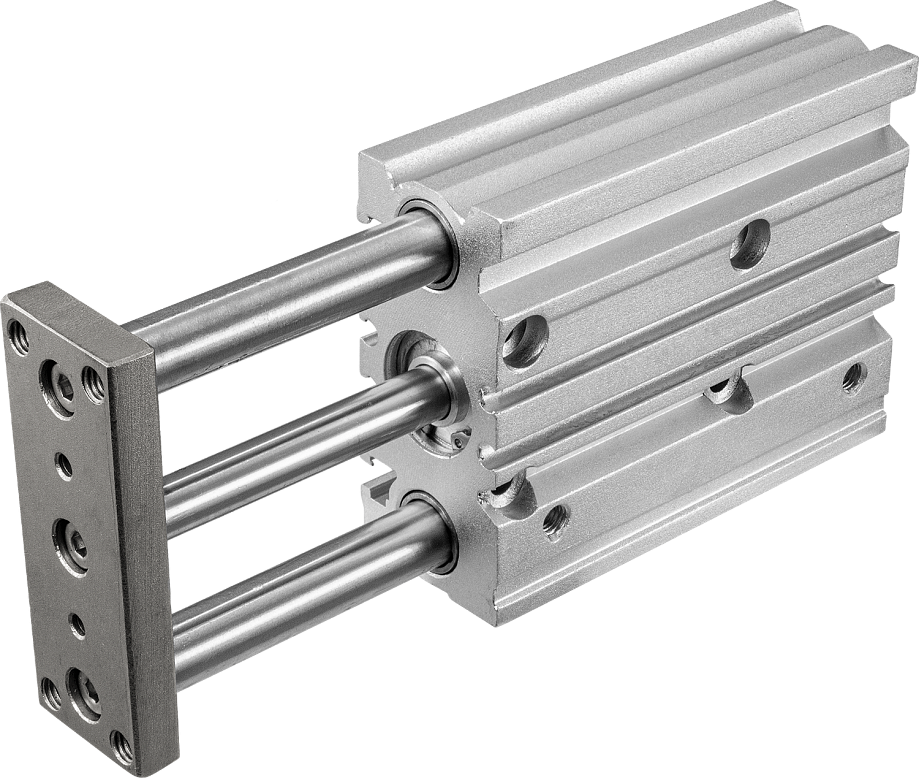

Пневмоцилиндр с направляющими ПНЦ-3Е

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

Рабочее давление: 0,1…0,9 МПа
Диаметр поршня: 12...100 мм
Длина хода штока: 10…100 мм
Трехштоковый
Двустороннее действие

В закладки

от 3 822 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Пневмоцилиндр с направляющими ПНЦ-3Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение

Особенности:

На цилиндре установлено магнитное кольцо на поршне для бесконтактного определения его положения с помощью герконовых датчиков

Технические характеристики:

Параметр		Значение
Тип цилиндра		Двустороннего действия
Рабочая среда		Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление		0,1…0,9 МПа
Максимальное допустимое давление		1,5 МПа
Диаметр поршня		12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
Длина хода штока		10…100 мм
Рабочая температура		−5…+70°C
Материал	Корпуса	Анодированный алюминий
	Поршня	Алюминиевый сплав
	Штока	Сталь с твердым хромовым покрытием
	Уплотнения	NBR
Габаритные размеры	ПНЦ-3Е16х20	64×30×87 мм
	ПНЦ-3Е16х50	64,5×30×146 мм
	ПНЦ-3Е25х50	93,5×42×160 мм
	ПНЦ-3Е32х50	113×48×211 мм
	ПНЦ-3Е50х30	148×64×133 мм
	ПНЦ-3Е50х50	148×68,5×172 мм
	ПНЦ-3Е50х75	148×63×222 мм
	ПНЦ-3Е80х50	200×85×197 мм
	ПНЦ-3Е80х100	200×85×295 мм

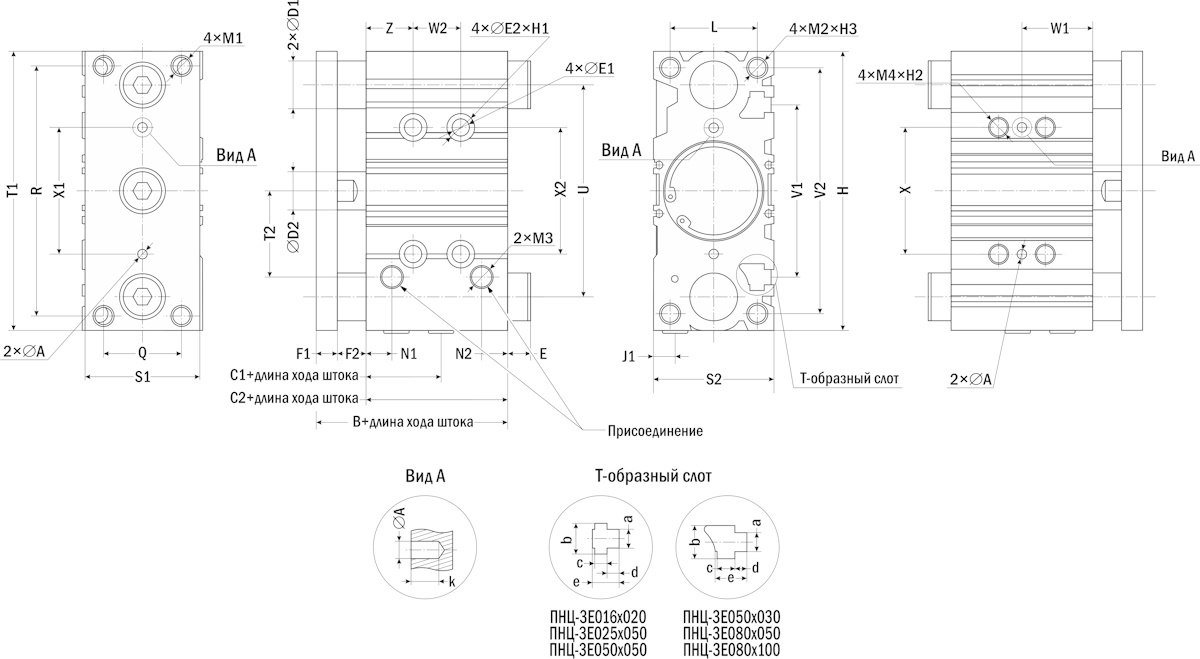

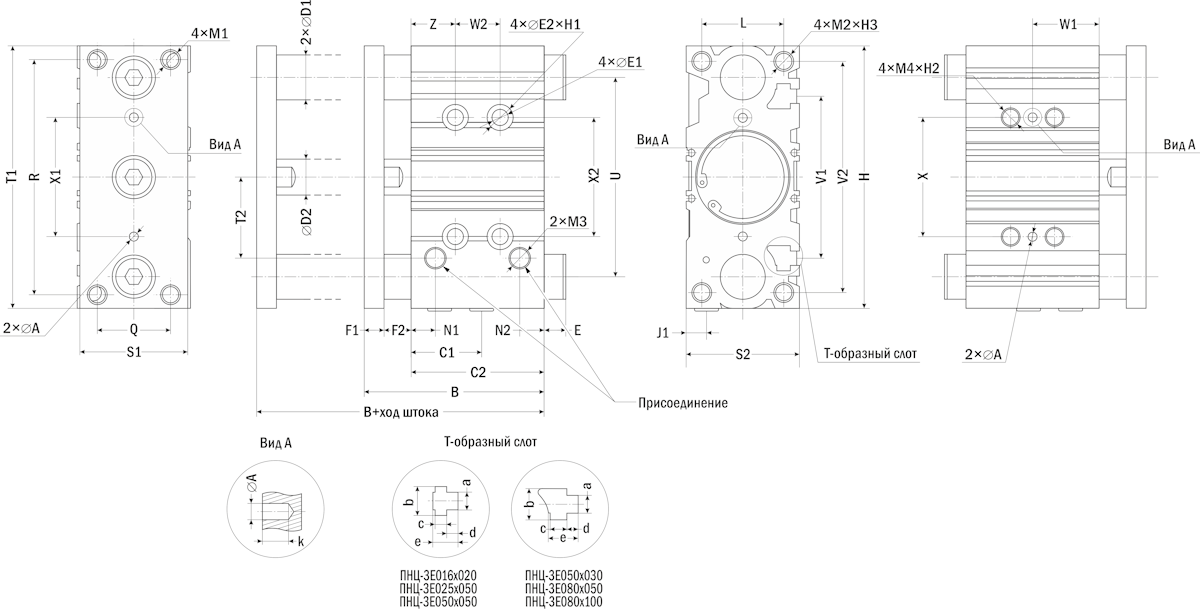

Габаритные размеры

Модель	A	k	T1	R	X1	Q	S1	T2	D1	D2	Z	W2	E2	H1	E1	N1	N2	F1	F2	E
ПНЦ-3Е16х20	3	6	64	54	24	16	25	19	10	8	5	29	7,8	4,5	4	11	8	8	5	0
ПНЦ-3Е16х50	3	6	64	54	24	16	23	18,5	10	8	5	44	7,8	5	4	11	8	8	5	0
ПНЦ-3Е25х50	4	6	93,5	77,5	34	26,5	38	29	16	12	16,5	43,5	10	7	5	16	26,5	7,5	5	0
ПНЦ-3Е32х50	4	6	110	95	42	30	44	35	20	16	21	48	10	8	6,5	12	10	12	11,5	9
ПНЦ-3Е50х30	5	8	146	130	66	40	60	47	25	20	24	48	14,2	1	8,3	13,5	12,5	12	17	11
ПНЦ-3Е50х50	5	8	146	130	66	40	60	47	25	20	24	48	18,7	2	8,3	15	10,6	15,5	8	16,5
ПНЦ-3Е50х75	5	10	147	130	66	40	60	47	25	20	24	48	14	3	8,3	15	12	15	13	37
ПНЦ-3Е80х50	6	10,5	198	174	100	52,5	73	77	30	25	28	52	17,2	3	10,5	18,5	16,5	16,5	24,5	7
ПНЦ-3Е80х100	6	10,5	198	174	100	52,5	73	77	30	25	28	52	17,2	3	10,5	18,5	16,5	16,5	24,5	34,5

Модель	C1	C2	B	X2	U	J1	S2	V1	V2	H	H3	L	H2	W1	a	b	c	d	e
ПНЦ-3Е16х20	35	53	67	24	46	5	30	38	56	64	11	22	10	27	4,2	7,1	3,5	2,3	6,1
ПНЦ-3Е16х50	65	83	96	54	45	5	30	39	56	64,5	12	22	10	27	4,2	7,1	3,5	2,3	6,1
ПНЦ-3Е25х50	62	87,5	110	34	64	6,5	42	50	82	93,5	11	30	10	39	5,8	8,1	4,3	3	7,2
ПНЦ-3Е32х50	105	137,5	161	42	78	8	48	63	98	113	19,5	34	10	45	7	10	5	3	9
ПНЦ-3Е50х30	39	74	103	71	110	10	64	92	130	148	–	46	12	24	8,2	13,3	7,5	5	12,2
ПНЦ-3Е50х50	59	94	122	66	110	9,5	68,5	92	130	148	24	46	24	48	8,2	13,1	7,1	4,1	13
ПНЦ-3Е50х75	85	119	147	66	110	10	63	92	130	148	21	46	22	48	8,2	13,3	7,5	5	14
ПНЦ-3Е80х50	68,5	106,5	147	100	155	10	85	140	180	200	21	55	22	54	13,1	20,1	11,9	9,2	22,4
ПНЦ-3Е80х100	115	155	195	100	155	10	85	140	180	200	21	55	24	54	13,1	20,1	11,9	8,2	22,4

Модель	M1	M2	M3	M4
ПНЦ-3Е16х20	M5×0,8	M5×0,8	M5×0,8	M5×0,8
ПНЦ-3Е16х50	M5×0,8	M5×0,8	M5×0,8	M5×0,8
ПНЦ-3Е25х50	M6×1	M6×1	G⅛"	M6×1
ПНЦ-3Е32х50	M8×1,25	M8×1,25	G⅛"	M8×1,25
ПНЦ-3Е50х30	M10×1,5	M10×1,5	G¼"	M10×1,5
ПНЦ-3Е50х50	M10×1,5	M10×1,5	G¼"	M10×1,5
ПНЦ-3Е50х75	M10×1,5	M10×1,5	G¼"	M10×1,5
ПНЦ-3Е80х50	M12×1,75	M12×1,75	G⅜"	M12×1,75
ПНЦ-3Е80х100	M12×1,75	M12×1,75	G⅜"	M12×1,75

Версия: 2023-08-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.08.2023	0.93 Мб

Артикул	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость
12 16 20 25 32 40 50 63 80 100	10 20 25 30 40 50 60 75 80 100

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость
E86751	ПНЦ-3Е16x20	16	20	Со склада	4316 руб. – +
E86785	ПНЦ-3Е16x50	16	50	Со склада	5220 руб. – +
E86787	ПНЦ-3Е25x50	25	50	Со склада	8286 руб. – +
E86788	ПНЦ-3Е32x50	32	50	Со склада	9494 руб. – +
E86770	ПНЦ-3Е50x30	50	30	Со склада	13810 руб. – +
E86790	ПНЦ-3Е50x50	50	50	Со склада	13810 руб. – +
E86810	ПНЦ-3Е50x75	50	75	Со склада	15824 руб. – +
E86792	ПНЦ-3Е80x50	80	50	Со склада	44388 руб. – +
E86832	ПНЦ-3Е80x100	80	100	Со склада	55896 руб. – +

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость
E86748	ПНЦ-3Е12x10	12	10	120 дней	3822 руб. – +
E86750	ПНЦ-3Е12x20	12	20	120 дней	3987 руб. – +
E86754	ПНЦ-3Е12x25	12	25	120 дней	4110 руб. – +
E86764	ПНЦ-3Е12x30	12	30	120 дней	4233 руб. – +
E86774	ПНЦ-3Е12x40	12	40	120 дней	4398 руб. – +
E86784	ПНЦ-3Е12x50	12	50	120 дней	4644 руб. – +
E86794	ПНЦ-3Е12x60	12	60	120 дней	4891 руб. – +
E86804	ПНЦ-3Е12x75	12	75	120 дней	5138 руб. – +
E86814	ПНЦ-3Е12x80	12	80	120 дней	5384 руб. – +
E86824	ПНЦ-3Е12x100	12	100	120 дней	5672 руб. – +
E86749	ПНЦ-3Е16x10	16	10	120 дней	3987 руб. – +
E86751	ПНЦ-3Е16x20	16	20	Со склада	4316 руб. – +
E86755	ПНЦ-3Е16x25	16	25	120 дней	4439 руб. – +
E86765	ПНЦ-3Е16x30	16	30	120 дней	4644 руб. – +
E86775	ПНЦ-3Е16x40	16	40	120 дней	4850 руб. – +
E86785	ПНЦ-3Е16x50	16	50	Со склада	5220 руб. – +
E86795	ПНЦ-3Е16x60	16	60	120 дней	5179 руб. – +
E86805	ПНЦ-3Е16x75	16	75	120 дней	5384 руб. – +
E86815	ПНЦ-3Е16x80	16	80	120 дней	5713 руб. – +
E86825	ПНЦ-3Е16x100	16	100	120 дней	5918 руб. – +
E86752	ПНЦ-3Е20x20	20	20	120 дней	5138 руб. – +
E86756	ПНЦ-3Е20x25	20	25	120 дней	5302 руб. – +
E86766	ПНЦ-3Е20x30	20	30	120 дней	5713 руб. – +
E86776	ПНЦ-3Е20x40	20	40	120 дней	5960 руб. – +
E86786	ПНЦ-3Е20x50	20	50	120 дней	6288 руб. – +
E86796	ПНЦ-3Е20x60	20	60	120 дней	6823 руб. – +
E86806	ПНЦ-3Е20x75	20	75	120 дней	7192 руб. – +
E86816	ПНЦ-3Е20x80	20	80	120 дней	7686 руб. – +
E86826	ПНЦ-3Е20x100	20	100	120 дней	8014 руб. – +
E86753	ПНЦ-3Е25x20	25	20	120 дней	5877 руб. – +
E86757	ПНЦ-3Е25x25	25	25	120 дней	6329 руб. – +
E86767	ПНЦ-3Е25x30	25	30	120 дней	6823 руб. – +
E86777	ПНЦ-3Е25x40	25	40	120 дней	7234 руб. – +
E86787	ПНЦ-3Е25x50	25	50	Со склада	8286 руб. – +
E86797	ПНЦ-3Е25x60	25	60	120 дней	8754 руб. – +
E86807	ПНЦ-3Е25x75	25	75	120 дней	9576 руб. – +
E86817	ПНЦ-3Е25x80	25	80	120 дней	9905 руб. – +
E86827	ПНЦ-3Е25x100	25	100	120 дней	10234 руб. – +
E86758	ПНЦ-3Е32x25	32	25	120 дней	8508 руб. – +
E86768	ПНЦ-3Е32x30	32	30	120 дней	9494 руб. – +
E86778	ПНЦ-3Е32x40	32	40	120 дней	9494 руб. – +
E86788	ПНЦ-3Е32x50	32	50	Со склада	9494 руб. – +
E86798	ПНЦ-3Е32x60	32	60	120 дней	10193 руб. – +
E86808	ПНЦ-3Е32x75	32	75	120 дней	10727 руб. – +
E86818	ПНЦ-3Е32x80	32	80	120 дней	11549 руб. – +
E86828	ПНЦ-3Е32x100	32	100	120 дней	12248 руб. – +
E86759	ПНЦ-3Е40x25	40	25	120 дней	9987 руб. – +
E86769	ПНЦ-3Е40x30	40	30	120 дней	11056 руб. – +
E86779	ПНЦ-3Е40x40	40	40	120 дней	11056 руб. – +
E86789	ПНЦ-3Е40x50	40	50	120 дней	11056 руб. – +
E86799	ПНЦ-3Е40x60	40	60	120 дней	11672 руб. – +
E86809	ПНЦ-3Е40x75	40	75	120 дней	12248 руб. – +
E86819	ПНЦ-3Е40x80	40	80	120 дней	13070 руб. – +
E86829	ПНЦ-3Е40x100	40	100	120 дней	13810 руб. – +
E86760	ПНЦ-3Е50x25	50	25	120 дней	12741 руб. – +
E86770	ПНЦ-3Е50x30	50	30	Со склада	13810 руб. – +
E86780	ПНЦ-3Е50x40	50	40	120 дней	13810 руб. – +
E86790	ПНЦ-3Е50x50	50	50	Со склада	13810 руб. – +
E86800	ПНЦ-3Е50x60	50	60	120 дней	14960 руб. – +
E86810	ПНЦ-3Е50x75	50	75	Со склада	15824 руб. – +
E86820	ПНЦ-3Е50x80	50	80	120 дней	16769 руб. – +
E86830	ПНЦ-3Е50x100	50	100	120 дней	17632 руб. – +
E86761	ПНЦ-3Е63x25	63	25	120 дней	17673 руб. – +
E86771	ПНЦ-3Е63x30	63	30	120 дней	19687 руб. – +
E86781	ПНЦ-3Е63x40	63	40	120 дней	19687 руб. – +
E86791	ПНЦ-3Е63x50	63	50	120 дней	19687 руб. – +
E86801	ПНЦ-3Е63x60	63	60	120 дней	20756 руб. – +
E86811	ПНЦ-3Е63x75	63	75	120 дней	21947 руб. – +
E86821	ПНЦ-3Е63x80	63	80	120 дней	22893 руб. – +
E86831	ПНЦ-3Е63x100	63	100	120 дней	23797 руб. – +
E86762	ПНЦ-3Е80x25	80	25	120 дней	39456 руб. – +
E86772	ПНЦ-3Е80x30	80	30	120 дней	44388 руб. – +
E86782	ПНЦ-3Е80x40	80	40	120 дней	44388 руб. – +
E86792	ПНЦ-3Е80x50	80	50	Со склада	44388 руб. – +
E86802	ПНЦ-3Е80x60	80	60	120 дней	47265 руб. – +
E86812	ПНЦ-3Е80x75	80	75	120 дней	50142 руб. – +
E86822	ПНЦ-3Е80x80	80	80	120 дней	53019 руб. – +
E86832	ПНЦ-3Е80x100	80	100	Со склада	55896 руб. – +
E86763	ПНЦ-3Е100x25	100	25	120 дней	52608 руб. – +
E86773	ПНЦ-3Е100x30	100	30	120 дней	62472 руб. – +
E86783	ПНЦ-3Е100x40	100	40	120 дней	62472 руб. – +
E86793	ПНЦ-3Е100x50	100	50	120 дней	62472 руб. – +
E86803	ПНЦ-3Е100x60	100	60	120 дней	67404 руб. – +
E86813	ПНЦ-3Е100x75	100	75	120 дней	71925 руб. – +
E86823	ПНЦ-3Е100x80	100	80	120 дней	76857 руб. – +
E86833	ПНЦ-3Е100x100	100	100	120 дней	81789 руб. – +
