Пневмоцилиндр двойной ПНЦ-Е

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

Является аналогом:

Производитель	Camozzi	Airtac	EMC	Festo	SMC
Модель/серия	Серия QX	TN	EN	DPZ	CXSM/ECXSM

В закладки

от 1 858 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (37)
Все модификации ()
Отзывы (0)

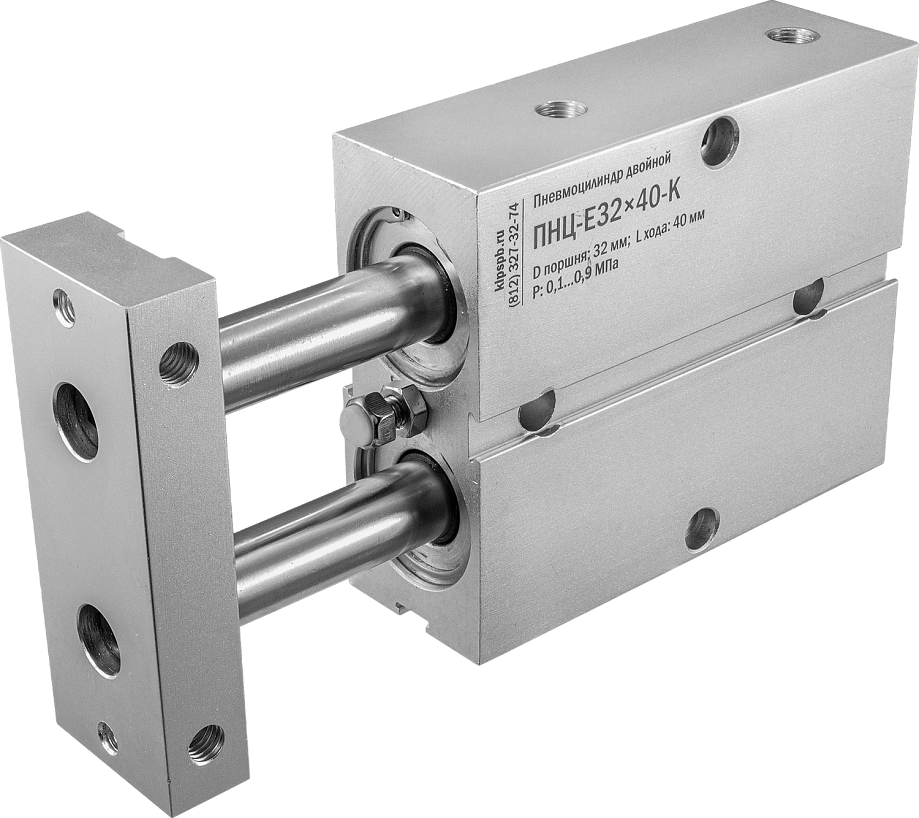

Пневмоцилиндр двойной ПНЦ-Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:

Два варианта исполнения: с магнитным кольцом на поршне для бесконтактного определения его положения с помощью герконовых датчиков и без магнитного кольца

Технические характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,35 МПа
Диаметр поршня	10 мм, 16 мм, 20 мм, 25 мм, 32 мм
Присоединение	M5, G⅛"
Скорость хода поршня	100…800 мм/с
Длина хода штока	10…200 мм
Рабочая температура	−5…+70°C
Материал: – корпуса – поршня – штока – уплотнения	Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR
Габаритные размеры: - ПНЦ-Е10 - ПНЦ-Е16 - ПНЦ-Е20 - ПНЦ-Е25 - ПНЦ-Е32	42×17×58 мм 54×21×68 мм 62×25×78 мм 73×30×81 мм 96×40×108 мм

Габаритные размеры

Диаметр, мм	Размеры, мм
	A	B	C	D	E												F	G
	A	B	C	D	10	20	30	40	50	60	70	80	90	100	125	150	F	G
10	58	12	46	10	30	30	35	40	45	50	55	−	−	−	−	−	5	34
16	68	15	53	20	30	35	40	45	50	55	60	65	70	75	87,5	100	8	47
20	78	20	58	20	35	35	40	45	50	55	60	65	70	75	87,5	100	10	55
25	81	19	62	30	40	40	45	50	55	60	65	70	75	80	92,5	105	10	66
32	108	30	78	35	45	50	55	60	65	70	75	80	85	90	102,5	115	17	83

Диаметр, мм	Размеры, мм
Диаметр, мм	H	I	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
10	7	18	M3×0,5 глубина 5	34	41	16	20	10	3,4	3,4	26	2,5	42	17	6	5,1
16	7	24	M4×0,7 глубина 5	47	53	20	22	11	4,5	4,5	34	3	54	21	8	6,1
20	10	28	M4×0,7 глубина 5	55	61	24	25	12	4,5	4,5	44	3,5	62	25	10	8,1
25	9	34	M4×0,7 глубина 5	66	72	29	27	12	4,5	4,5	56	7	73	30	12	10,1
32	13	42	M8×1,25 глубина 5	83	94	38	40	14	5,5	5,5	76	10	96	40	16	14,1
