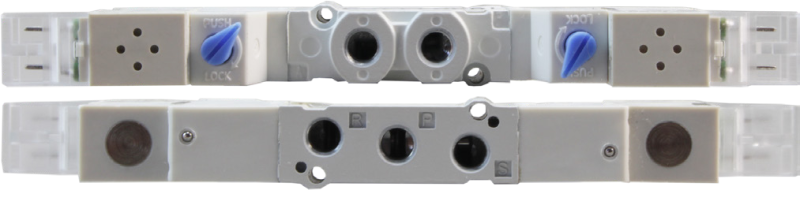

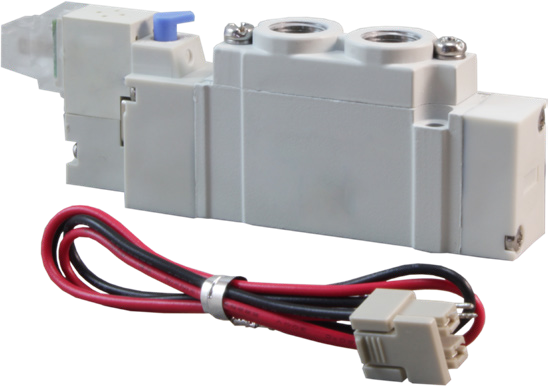

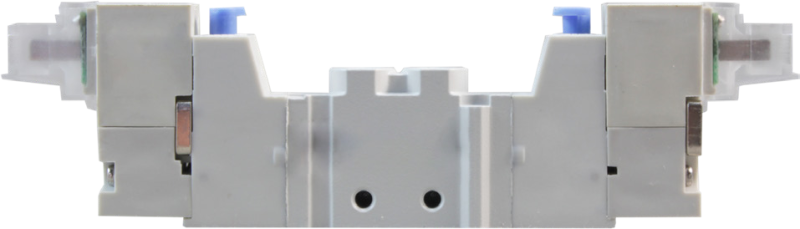

Электромагнитные пневмораспределители ARP-XY

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 5/2
Управление: одностороннее (моностабильный) или двустороннее (бистабильный)
Присоединение, порт сброса: M5, G⅛" или G¼"
Напряжение питания: =24 В или =12 В
Пропускная способность: 180...810 л/мин
Рабочее давление: 0,15...0,7 МПа
Рабочая температура: –10...+50°С

В закладки

от 2 413 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (0)

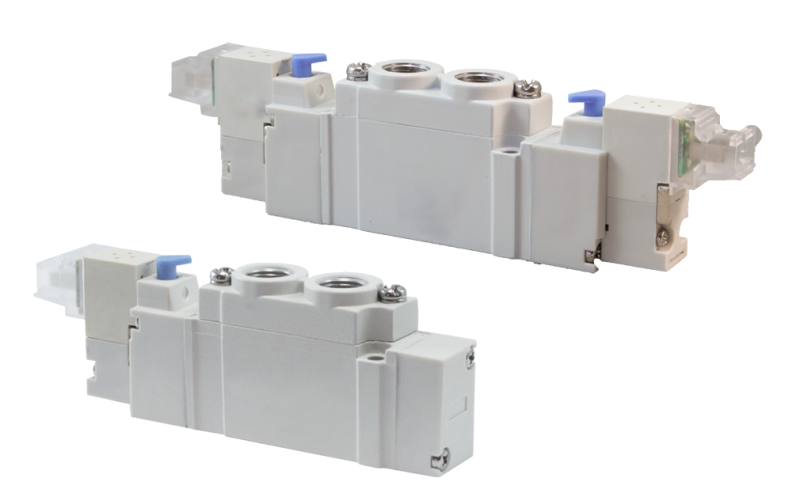

Пневмораспределители ARP-XY3, -XY5, -XY7 относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Особенности:

Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
Три серии с разной толщиной модуля: 10, 15 и 18 мм
Возможность ручного переключения
Пониженное энергопотребление
Несколько пневмораспределителей могут быть объединены в один блок
Возможность установки на монтажные плиты:
– ARP-MXY3 (для ARP-XY3)
– ARP-MXY5 (для ARP-XY5)
– ARP-MXY7 (для ARP-XY7)

Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.

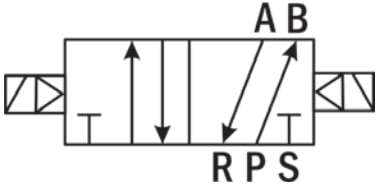

Моностабильный: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Бистабильный: при подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии питания золотник остается в том же положении. При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник остается в том же положении.

Технические характеристики:

Параметр	ARP-XY3	ARP-XY5	ARP-XY7
Тип распределителя	5/2 (5-линейный, 2-позиционный)
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Рабочая температура	−10...+50°С
Рабочее давление	0,15...0,7 МПа
Пропускная способность	180 л/мин	610 л/мин	810 л/мин
Порт питания, рабочий порт	M5	G⅛"	G¼"
Порт выхлопа	M5	G⅛"	G⅛"
Максимальная частота срабатывания	10 Гц	5 Гц	5 Гц
Катушка	AR-XY-10A, 1 Вт (DC), IP65
Питание	=24 В, =12 В
Наработка на отказ	≥ 30 млн циклов

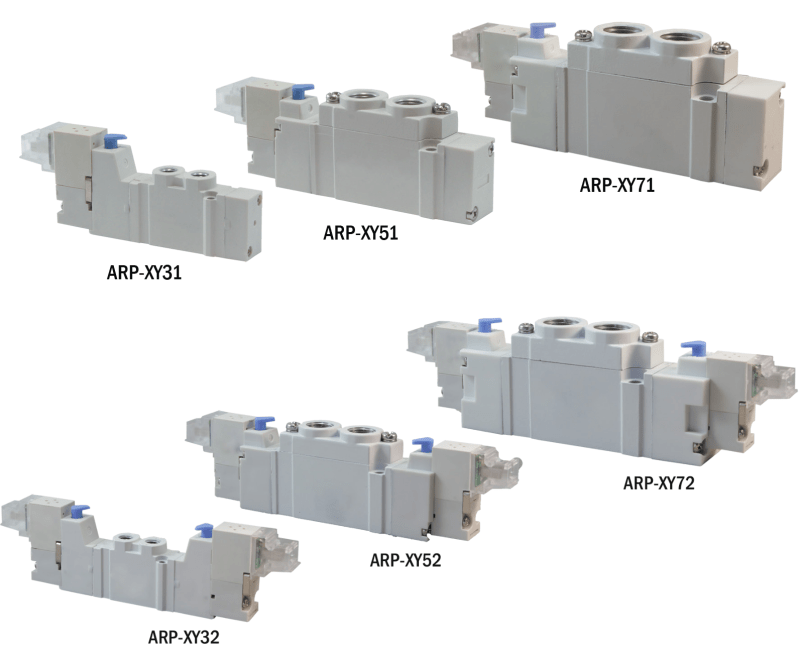

Модификации:

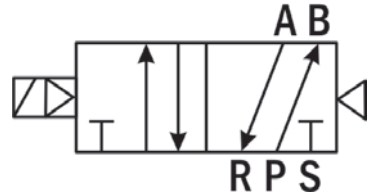

Модель	Тип	Пневматическая схема	Присоединение		Толщина модуля, мм	Габаритные размеры, мм
Модель	Тип	Пневматическая схема	Порт питания, рабочий порт	Порт выхлопа	Толщина модуля, мм	Габаритные размеры, мм
ARP-XY31	моностабильный		M5	M5	10	31×77×11,5
ARP-XY51			G⅛"	G⅛"	15	32×95×16,5
ARP-XY71			G¼"	G⅛"	18	35×115,5×20
ARP-XY32	бистабильный		M5	M5	10	31×110×11,5
ARP-XY52			G⅛"	G⅛"	15	31,5×125,5×16,5
ARP-XY72			G¼"	G⅛"	18	34,5×142×19,5

Форма заказа ARP-XYab-c-d:

Позиция	Название позиции	Обозначение	Расшифровка
a	Серия	3	Толщина модуля 10 мм
		5	Толщина модуля 15 мм
		7	Толщина модуля 18 мм
b	Управление	1	Одностороннее (одна катушка, моностабильный)
b	Управление	2	Двустороннее (две катушки, бистабильный)
c	Присоединение (рабочий порт)	М5	М5
		G1/8	G⅛"
		G1/8	G⅛"
		G1/4	G¼"
d	Питание	24	=24 В
d	Питание	12	=12 В

Расшифровка обозначения на примере пневмораспределителя ARP-XY51-G1/8-24:
ARP-XY – модель пневмораспределителя.
5 – серия (толщина модуля 15 мм).
1 – одна катушка.
G1/8 – присоединение рабочего порта G⅛".
24 – питание =24 В.

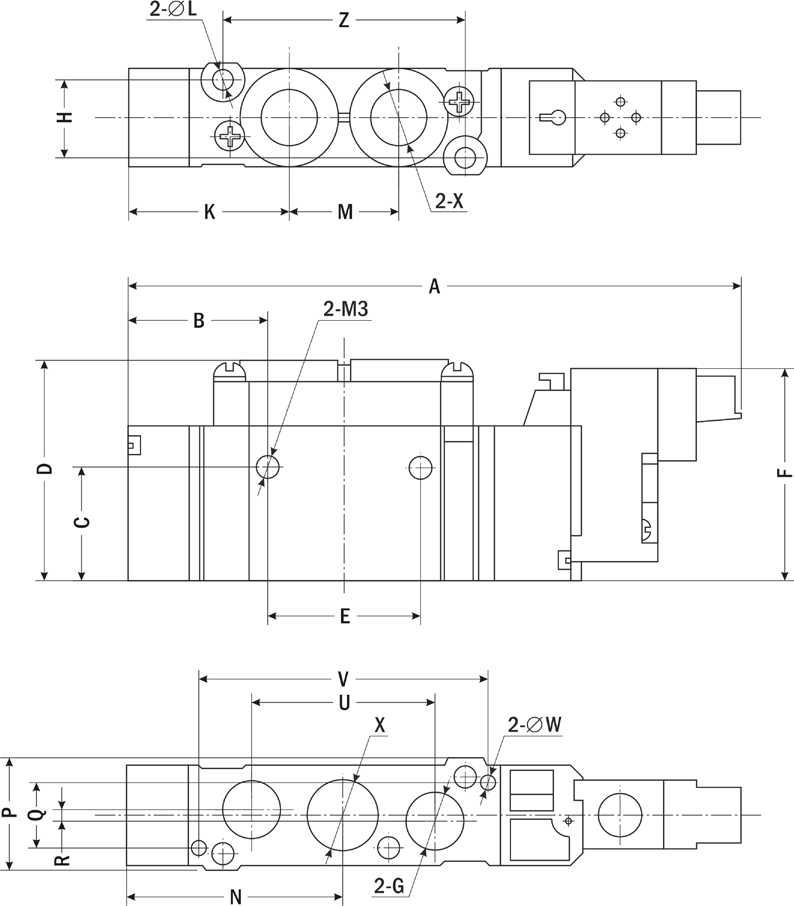

Габаритные размеры Моностабильный ARP-XY31, -51, -71

Размеры, мм	Модель
Размеры, мм	ARP-XY31	ARP-XY51	ARP-XY71
A	77	95	115,5
B	17,5	20	29,5
C	4	16,5	7,2
D	22	32,5	40
E	10	22,5	20
F	31	32	35
G	М5	G⅛"	G⅛"
H	9	11,5	14
K	17	24,5	31
X	М5	G⅛"	G¼"
∅L	2	3	4
M	10,5	16,5	19
N	22,5	32,5	39,5
P	11,5	16,5	20
Q	6	10	12
R	2	1,5	1,5
U	19,5	27	36
V	25	43	51
∅W	1,5	2	2
Z	21	37	42
Вес, г	50	67	101

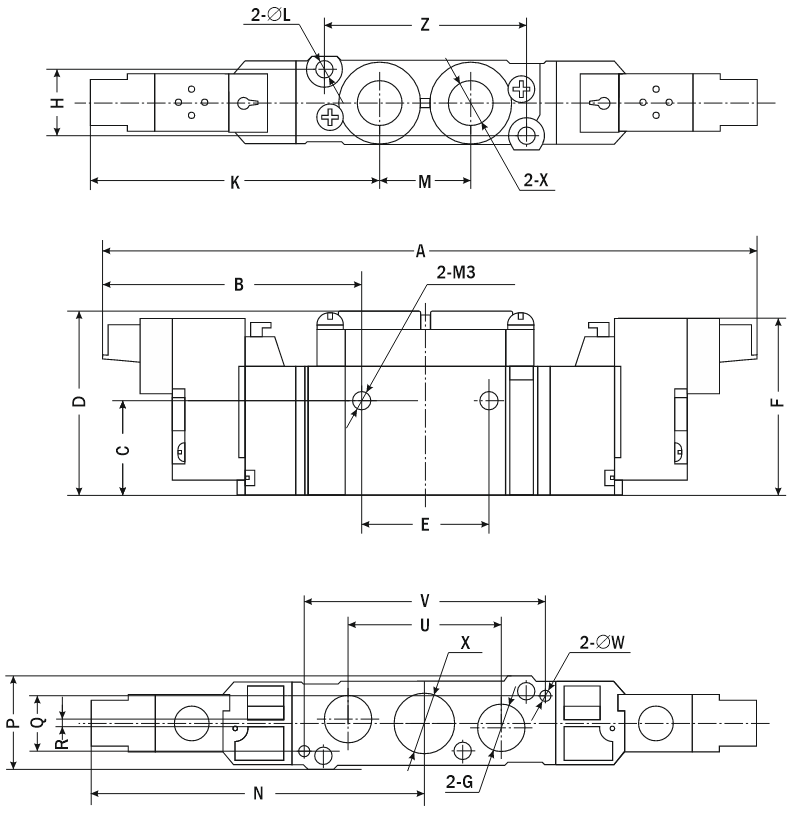

Габаритные размеры Бистабильный ARP-XY32, -52, -72

Размеры, мм	Модель
Размеры, мм	ARP-XY32	ARP-XY52	ARP-XY72
A	110	125,5	142
B	50,5	45	50
C	4	15,5	7
D	22	32,5	40
E	9	22	20
F	31	31,5	34,5
G	М5	G⅛"	G⅛"
H	8	12	13,5
K	49,5	53,5	51,5
X	М5	G⅛"	G¼"
∅L	2	3	4
M	10	16	19
N	44	61,5	70,5
P	11,5	16,5	19,5
Q	5,5	9,5	12
R	1,5	2	2
U	19,5	27	36
V	25	43	51
∅W	1	2	2
Z	21	36	41,5
Вес, г	65	83	118

Версия: 2022-12-22-ЛВС

Артикул	Толщина модуля, мм	Управление	Присоединение	Питание	Срок поставки	Стоимость
10 15 18	двустороннее одностороннее	M5 G1/8" G1/4"	=12В =24В

Артикул	Толщина модуля, мм	Управление	Присоединение	Питание	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Толщина модуля, мм	Управление	Присоединение	Питание	Срок поставки	Стоимость
O63288	10	двустороннее	M5	=12В	Со склада (комплектация 1..72 часа)	3670 руб. – +
O63294	10	двустороннее	M5	=24В	Со склада	3670 руб. – +
O63289	10	одностороннее	M5	=12В	Со склада	2676 руб. – +
O63295	10	одностороннее	M5	=24В	Со склада	2676 руб. – +
O63290	15	двустороннее	G1/8"	=12В	Со склада	3621 руб. – +
O63296	15	двустороннее	G1/8"	=24В	Со склада (комплектация 1..72 часа)	3621 руб. – +
O63291	15	одностороннее	G1/8"	=12В	Со склада (комплектация 1..72 часа)	2413 руб. – +
O63297	15	одностороннее	G1/8"	=24В	Со склада	2413 руб. – +
O63292	18	двустороннее	G1/4"	=12В	Со склада	4920 руб. – +
O63298	18	двустороннее	G1/4"	=24В	Со склада	4920 руб. – +
O63293	18	одностороннее	G1/4"	=12В	Со склада	3621 руб. – +
O63299	18	одностороннее	G1/4"	=24В	Со склада	3621 руб. – +

Артикул	Толщина модуля, мм	Управление	Присоединение	Питание	Срок поставки	Стоимость
O63288	10	двустороннее	M5	=12В	Со склада (комплектация 1..72 часа)	3670 руб. – +
O63294	10	двустороннее	M5	=24В	Со склада	3670 руб. – +
O63289	10	одностороннее	M5	=12В	Со склада	2676 руб. – +
O63295	10	одностороннее	M5	=24В	Со склада	2676 руб. – +
O63290	15	двустороннее	G1/8"	=12В	Со склада	3621 руб. – +
O63296	15	двустороннее	G1/8"	=24В	Со склада (комплектация 1..72 часа)	3621 руб. – +
O63291	15	одностороннее	G1/8"	=12В	Со склада (комплектация 1..72 часа)	2413 руб. – +
O63297	15	одностороннее	G1/8"	=24В	Со склада	2413 руб. – +
O63292	18	двустороннее	G1/4"	=12В	Со склада	4920 руб. – +
O63298	18	двустороннее	G1/4"	=24В	Со склада	4920 руб. – +
O63293	18	одностороннее	G1/4"	=12В	Со склада	3621 руб. – +
O63299	18	одностороннее	G1/4"	=24В	Со склада	3621 руб. – +

Отзывы на этот товар пока отсутствуют.
