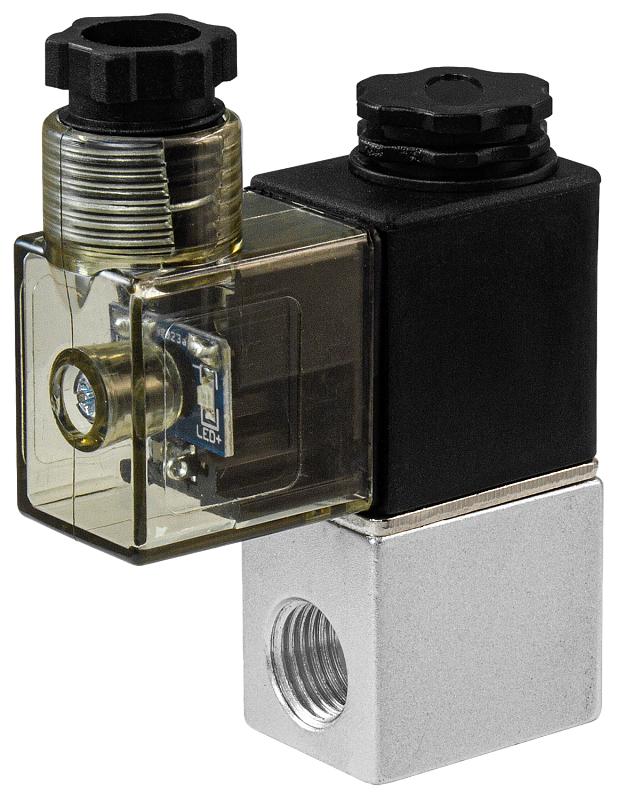

Электромагнитный пневмораспределитель РЭПВ-22

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 2/2, нормально закрытый
Присоединение: G⅛", G¼"
Напряжение питания: ~220 В, ~110 В, ~24 В, =24 В, =12 В
Пропускная способность: 350 л/мин (при 0,6 МПа)
Рабочая температура: −5…+60°C
Рабочее давление: 0,15…0,8 МПа

В закладки

от 1 459 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

Электромагнитный пневмораспределитель cерии РЭПВ-221 2-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:

Параметр	Значение
Тип распределителя	2/2, нормально закрытый
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛"
Пропускная способность	350 л/мин (при 0,6 МПа)
Присоединение	G⅛", G¼"
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Допуск по напряжению	±10%
Катушка	КС-28 ASEx580 (взрывозащищенная)
Потребляемая мощность катушки	КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт
Температура эксплуатации	−5…+60°C
Степень защиты	IP65
Класс изоляции соленоида	Класс F
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR
Габаритные размеры	63,8×60×22 мм

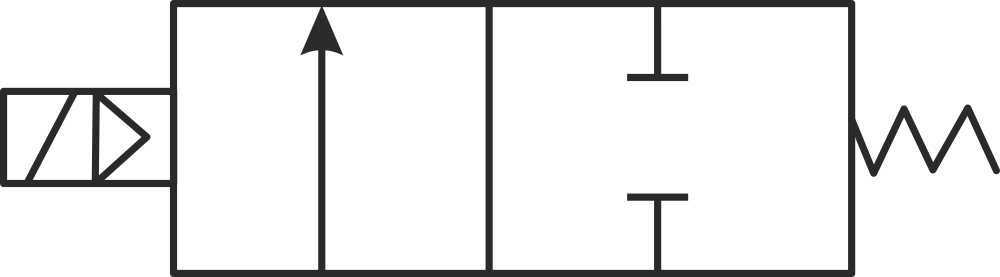

Модель	Присоединение	Пневматическая схема
РЭПВ-221-18	G⅛"
РЭПВ-221-14	G¼"

Описание прибора:Пневмораспределитель РЭПВ-221 имеет 2 канала ввода-вывода и 2 положения золотника (2-линейный, 2-позиционный). Подвижный запорный элемент в этом распределителе может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такой распределитель может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у распределителя РЭПВ-221 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При подаче питания на катушку порт питания соединяется с рабочим портом. При снятии питания золотник возвращается в исходное положение.

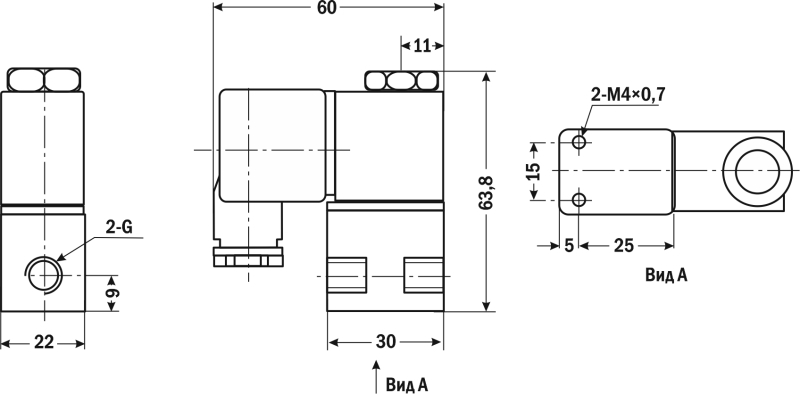

Габаритные размеры

Версия: 2023-11-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.11.2023	0.39 Мб

Артикул	Присоединение	Питание	Катушка	Срок поставки	Стоимость
1/4" 1/8"	~220В ~110В ~24В =24В =12В	КС-28 ASEx580

Артикул	Присоединение	Питание	Катушка	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Присоединение	Питание	Катушка	Срок поставки	Стоимость
O27830	1/4"	~220В	КС-28	Со склада	1459 руб. – +
O27840	1/4"	~220В	ASEx580	Со склада (комплектация 1..72 часа)	4412 руб. – +
O27832	1/4"	~110В	КС-28	Со склада (комплектация 1..72 часа)	1559 руб. – +
O27842	1/4"	~110В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27834	1/4"	~24В	КС-28	Со склада (комплектация 1..72 часа)	1559 руб. – +
O27844	1/4"	~24В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27836	1/4"	=24В	КС-28	Со склада	1559 руб. – +
O27846	1/4"	=24В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27838	1/4"	=12В	КС-28	Со склада (комплектация 1..72 часа)	1559 руб. – +
O27848	1/4"	=12В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27831	1/8"	~220В	КС-28	Со склада	1459 руб. – +
O27841	1/8"	~220В	ASEx580	Со склада (комплектация 1..72 часа)	4412 руб. – +
O27833	1/8"	~110В	КС-28	Со склада (комплектация 1..72 часа)	1559 руб. – +
O27843	1/8"	~110В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27835	1/8"	~24В	КС-28	Со склада (комплектация 1..72 часа)	1559 руб. – +
O27845	1/8"	~24В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27837	1/8"	=24В	КС-28	Со склада	1559 руб. – +
O27847	1/8"	=24В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
O27839	1/8"	=12В	КС-28	Со склада	1559 руб. – +
O27849	1/8"	=12В	ASEx580	Со склада (комплектация 1..72 часа)	4512 руб. – +
