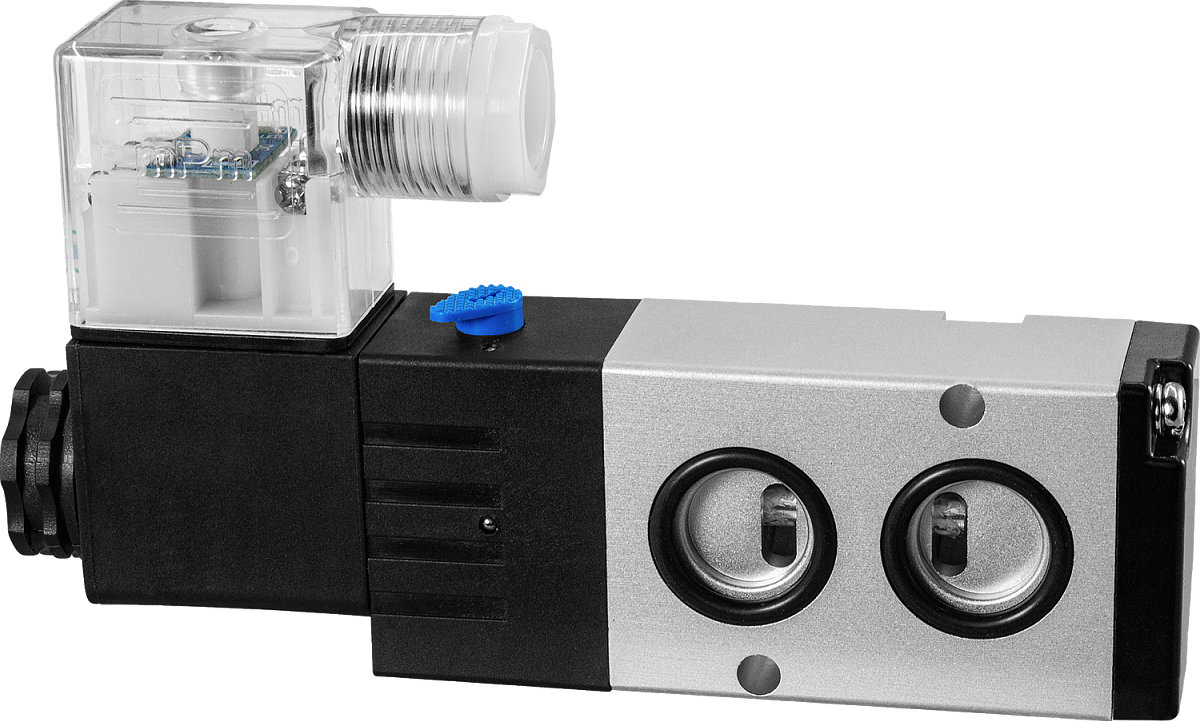

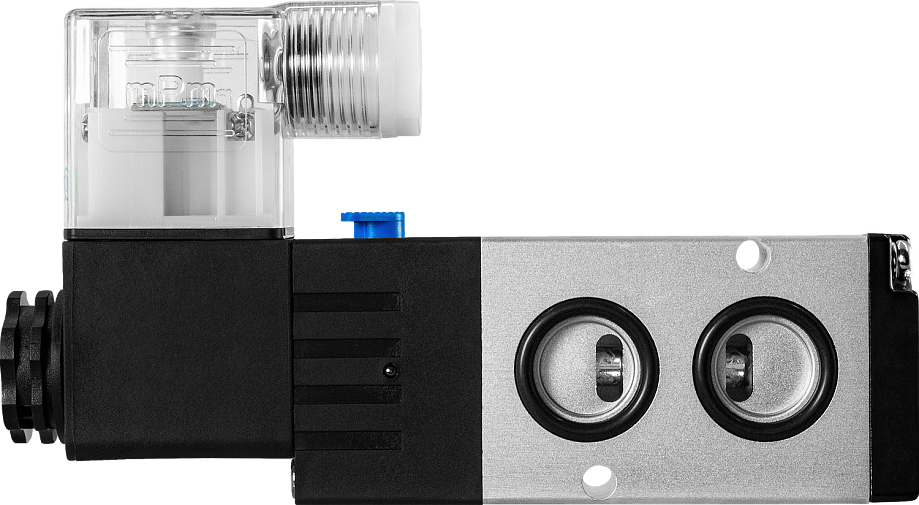

Электромагнитный пневмораспределитель с присоединением NAMUR РЭПВ-52-М

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 5/2
Присоединение: G¼", G⅜", G½"
Напряжение питания: ~220 В, ~110 В, ~24 В, =24 В, =12 В
Пропускная способность: 1350...3200 л/мин
Рабочее давление: 0,15…0,8 МПа
Рабочая температура: −5…+60°C
Cтандарт присоединения воздуховодов NAMUR

В закладки

от 1 283 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (27)
Все модификации ()
Отзывы (0)

Электромагнитный пневмораспределитель cерии РЭПВ-52-М 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Особенности:

Одна катушка (моностабильный) – управляются при помощи катушки, возврат за счет пружины

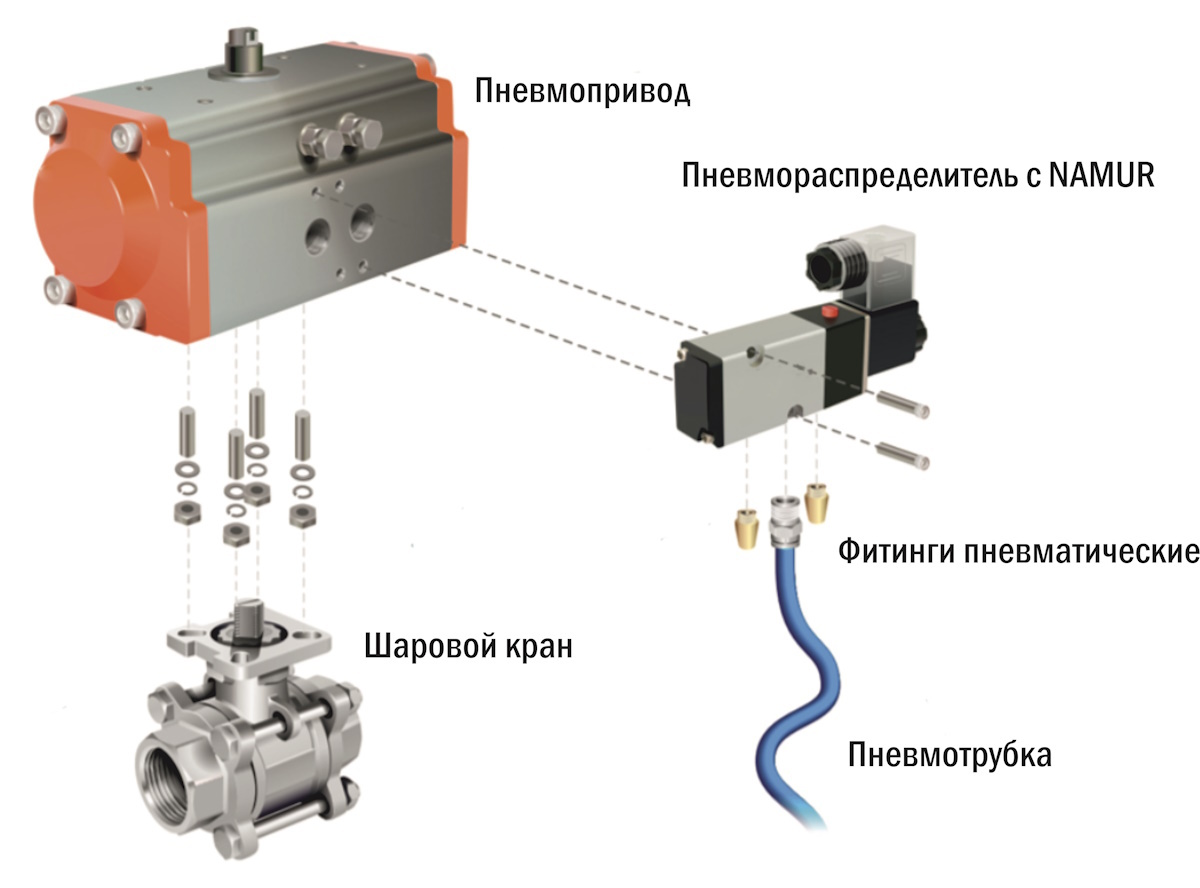

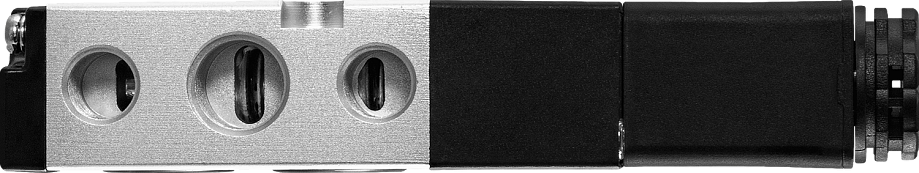

Cтандарт присоединения воздуховодов NAMUR, созданный для облегчения стыковки промышленных клапанов и вспомогательного оборудования с приводами. Распределители имеют приточную поверхность по стандарту NAMUR и предназначены для установки непосредственно на компоненты, имеющие аналогичную поверхность, например на привалочную плоскость привода или превмоцилиндра. Использование приводов и клапанов с NAMUR позволяет экономить время на монтаже, использовать меньше фитингов и трубок, чем при использовании оборудования с общепромышленным интерфейсом подключения

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	¼"	⅜"	½"
Присоединение рабочих портов	G¼"	G⅜"	G½"
Присоединение портов выхлопа	G⅛"	G¼"	G½"
Пропускная способность (при давлении 0,6 МПа)	1350 л/мин	2250 л/мин	3200 л/мин
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Допуск по напряжению	±10%
Катушка	КС-28 ASEx580 (взрывозащищенная)
Потребляемая мощность катушки	КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт
Температура эксплуатации	−5…+60°C
Степень защиты	IP65
Класс изоляции соленоида	Класс F
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение рабочих портов	Присоединение портов выхлопа	Пневматическая схема	Габаритные размеры, мм	Вес, г
РЭПВ- 5221-14-М	G¼"	G⅛"	P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа	67×119×22	200
РЭПВ- 5231-38-М	G⅜"	G¼"		69×137×28	280
РЭПВ- 5241-12-М	G½"	G½"		74×167×28	494

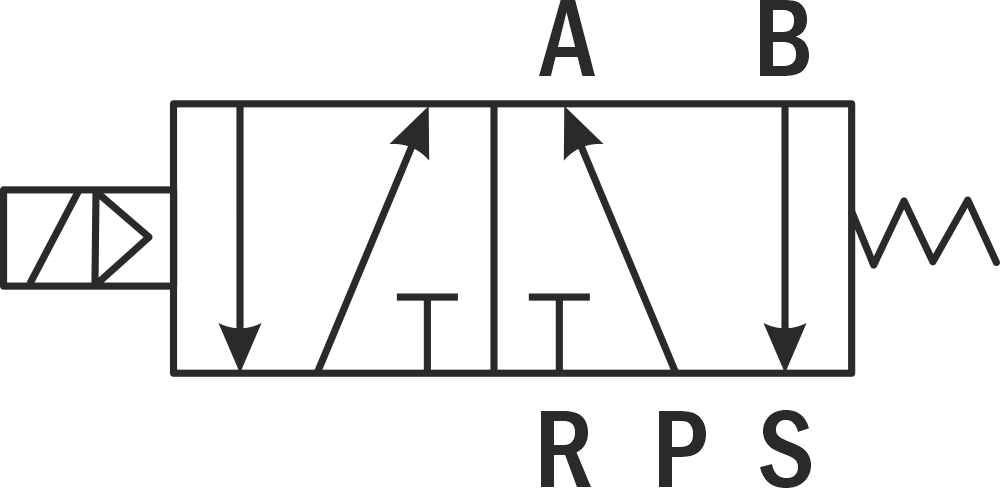

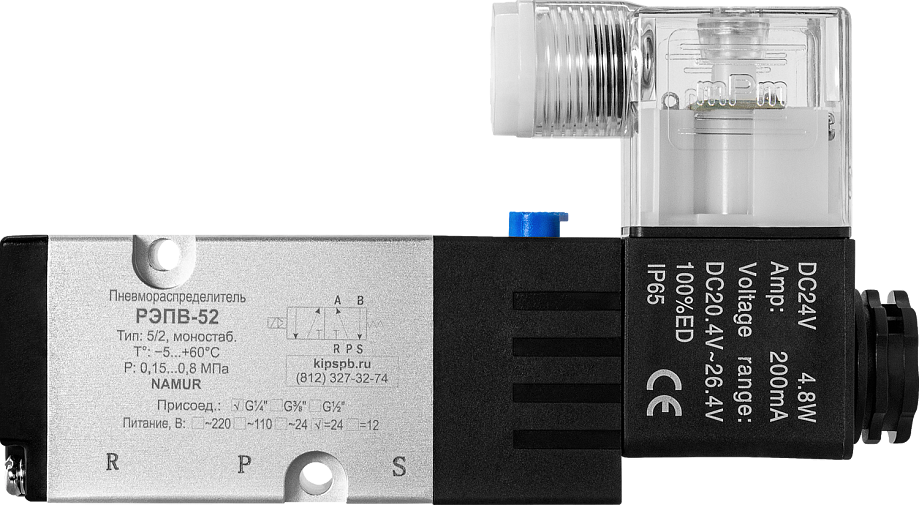

Описание прибора:Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный распределитель: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.

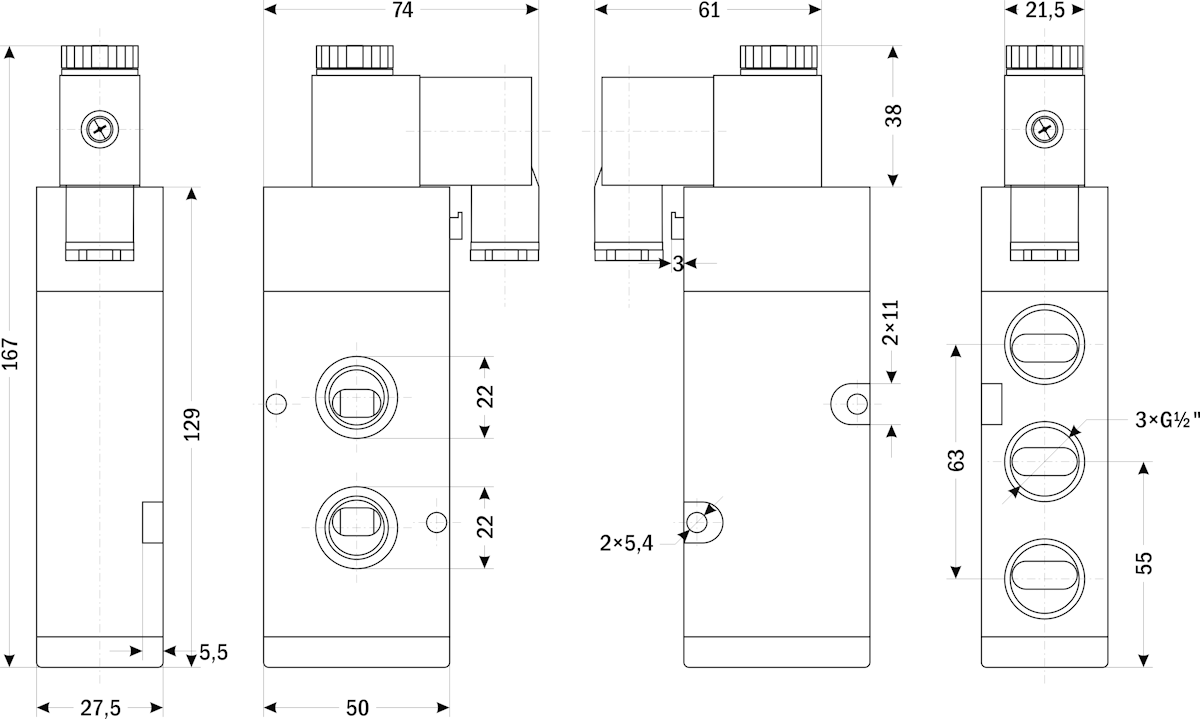

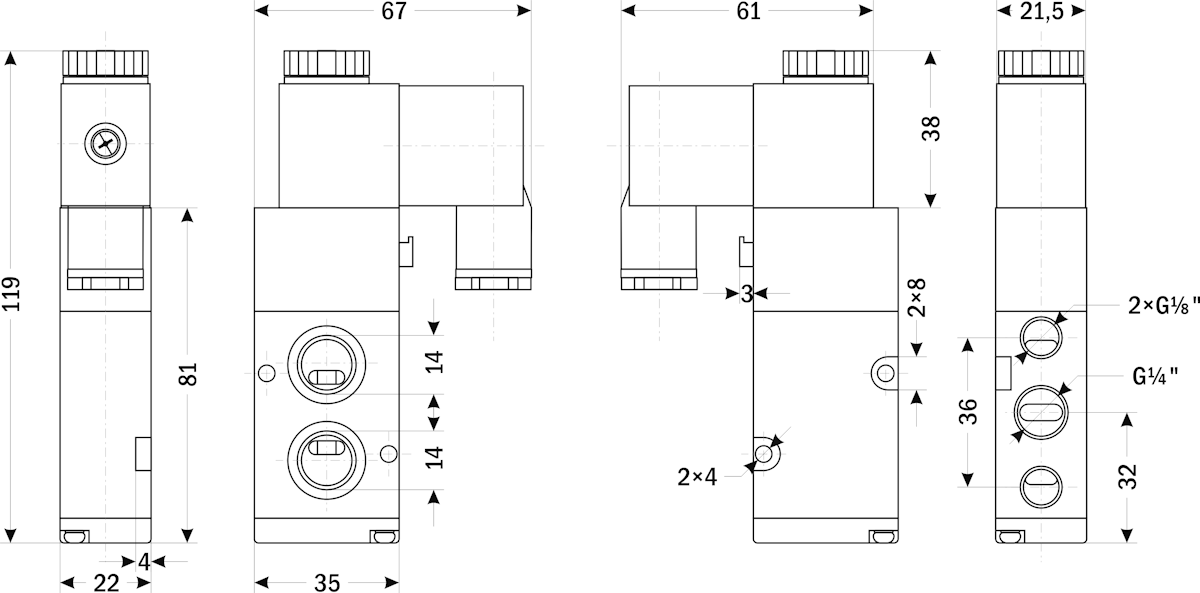

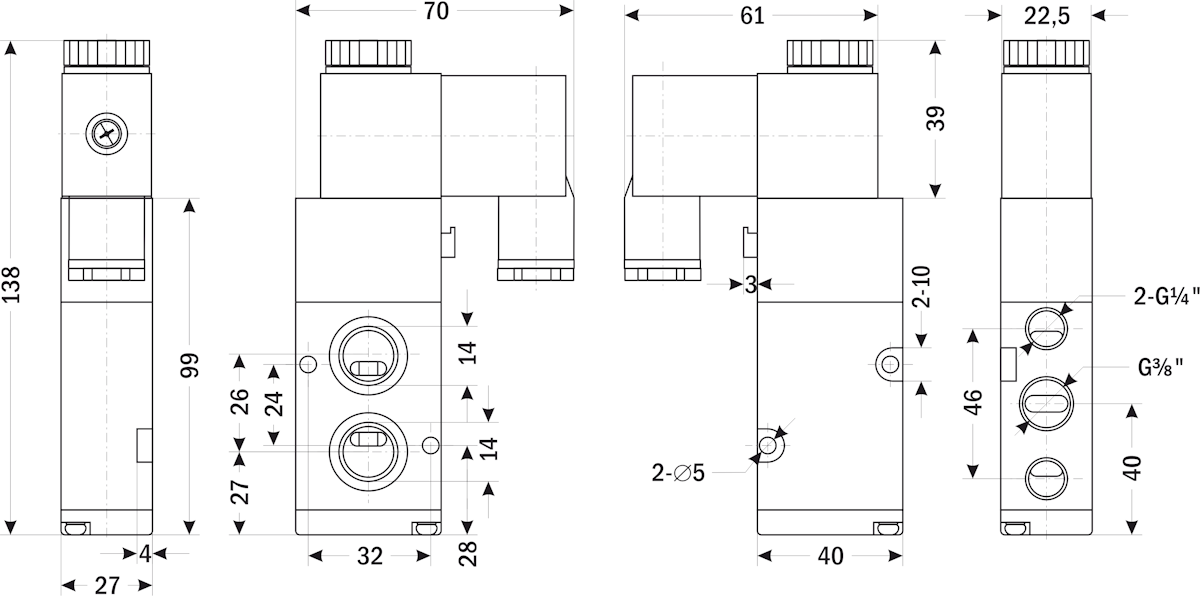

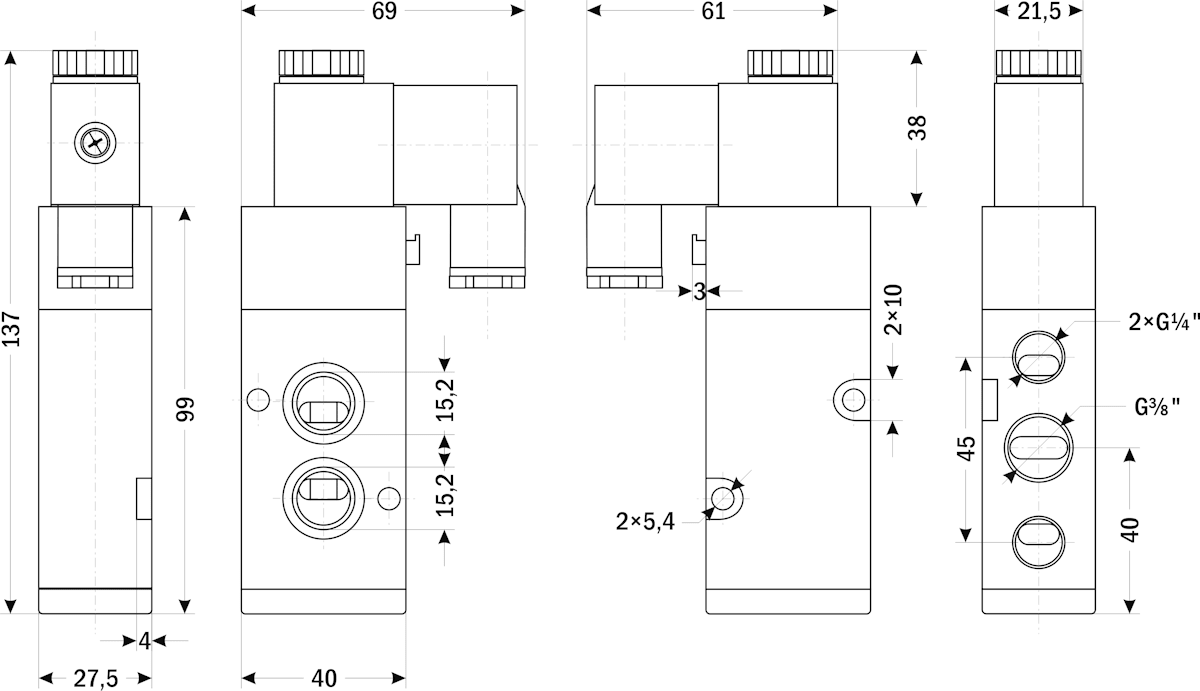

Габаритные чертежи

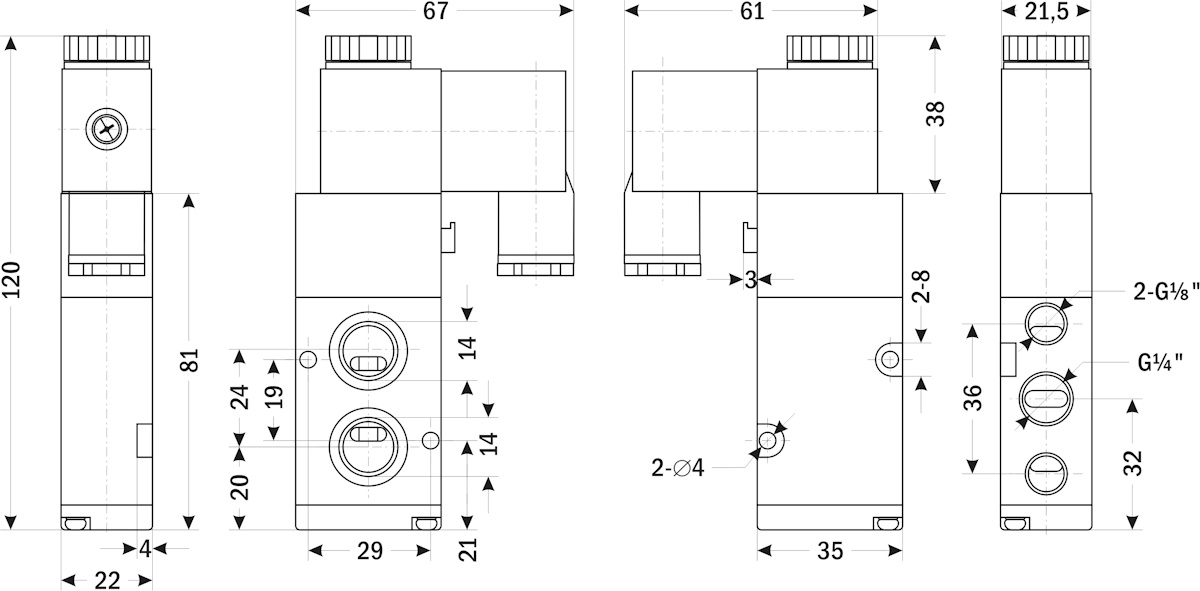

РЭПВ-5221-14-М
РЭПВ-5231-38-М

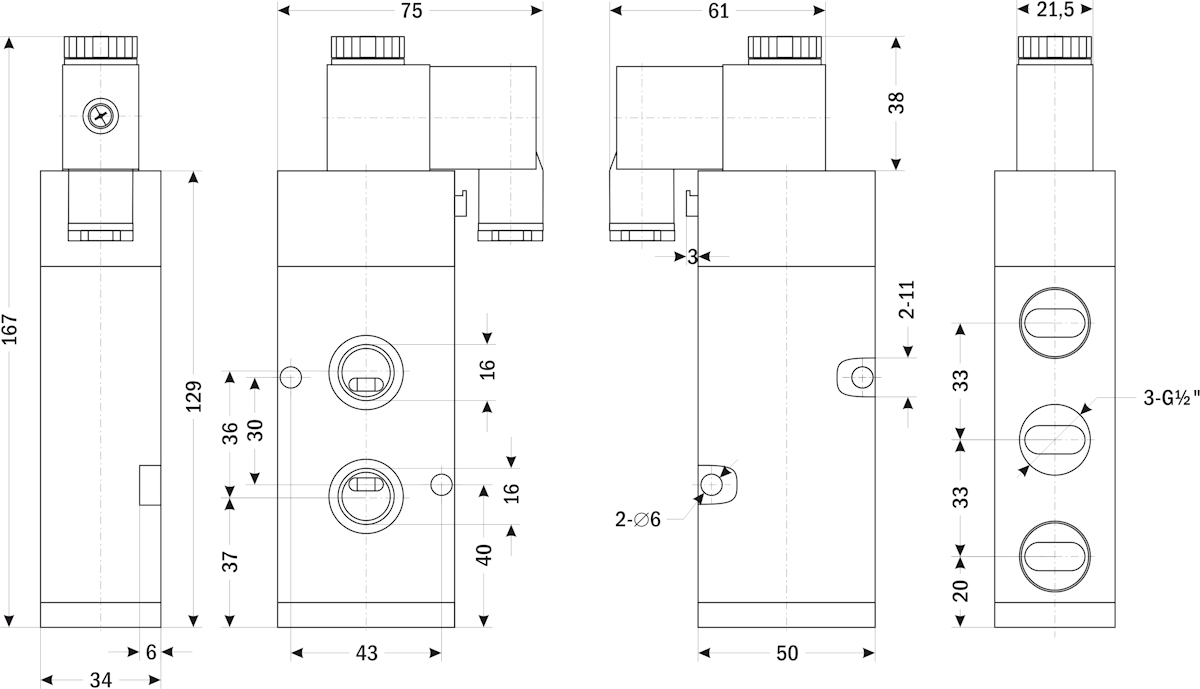

РЭПВ-5241-12-М
