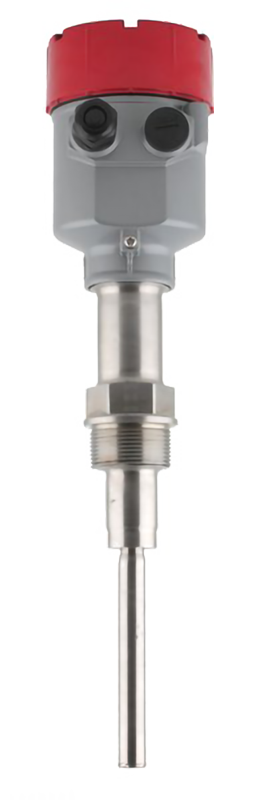

Одноштыревой вибрационный датчик уровня INNOLevel серии Vibro-P

Прибор для мониторинга уровня сыпучих материалов

Область применения: контроль уровня заполнения инертными материалами пневмокамерных насосов, стекольная промышленость, химическая промышленность, агропромышленный комплекс и т.д.
Питание: ~22...265 В или =20...46 В
Реле: ~3 А, 220 В; =1 А, 30 В
Температура рабочей среды: −40...+250°С
Присоединение: резьбовое G1½", фланцевое опционально
Материал корпуса прибора: алюминий, нержавеющая сталь
Материал вибрационного зонда: нержавеющая сталь
Защита: IP67

В закладки

от 54 110 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Одноштыревой вибрационный сигнализатор предельного уровня INNOLevel VIBRO серии VP используется для мониторинга уровня сыпучих материалов. Датчик применяется для порошкообразных, гранулированных и кусковых сыпучих материалов, плотность которых выше чем 100 г/л, не склонных к сильному налипанию

Особенности:

Работа с материалами с размером частиц до 25 мм
Встроенная задержка выходного сигнала 0,5…30 секунд
Высокотемпературное исполнение до +250°С
Традиционный датчик для применения в пневмокамерных насосах (ПКН) транспортировки инертных материалов

Принцип действия и область применения: Датчик имеет один цилиндрический зонд, который вибрирует под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зонда загружаемым материалом возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.

Стандартные примеры применения одноштыревого вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLevel VIBRO-P:

Контроль уровня заполнения инертными материалами пневмокамерных насосов (ПКН)
В РБУ (растворно-бетонные узлы) и БСУ (бетоносмесительные установки) для сигнализации уровня (гравий, керамзит, щебень)
Стекольная промышленость (стеклобой)
Химическая промышленность (минеральные удобрения)
Агропромышленный комплекс (комбикорм, зерно)

Технические характеристики:

Параметр	Значение
Корпус	Алюминий, порошковое покрытие Нерж. сталь SUS304*
Класс защиты корпуса	IP67
Материал вибрационного зонда и резьбовой части	Нержавеющая сталь SUS304
Присоединение	Резьбовое G1½" Фланец*
Общий вес - Для короткой версии, алюминий - Для короткой версии, нерж. сталь	2,3 кг 3,3 кг
Соединительные клеммы	0,1...2,5 мм² (AWG 26-14)
Кабельный ввод	M20x1,5
Задержка выходного сигнала	Настраиваемая 0,5...30 сек
Рабочая частота	380 Гц
Категория установки	III
Степень загрязнения	2
Напряжение питания	~22...265 В 50...60 Гц, макс. 18 ВА =20...46 В, макс. 1,5 Вт
Выходной сигнал	Реле без потенциала DPDT макс. ~220, 3 A макс. =30, 1 A
Класс защиты	I
Температура окружающей среды (корпус)	−40...+65°C
Температура процесса	−40...+150°C −40...+250°C*
Свойства сыпучего материала	Минимальный насыпной вес 100 г/л Величина частиц макс. 25 мм Не должен иметь склонность к повышенному налипанию
Макс. нагрузка на зонды	Боковая макс. 600 Н**
Макс. крутящий момент	250 Нм
Макс. давление в емкости	16 бар
Относительная влажность	0...100%, подходит для использования на открытом воздухе
Высота применения макс.	2000 м

* – Опционально.

** − Защитные меры при сильных механических нагрузках: установка защитного козырька над зондом.

Модификации:

Артикул	Материал корпуса	Диапазон температур	Максимальное давление	Диапазон напряжений	Класс защиты	Чувствительность	Соединение	Удлинение	Выход
IL-VP	Алюминий	−40...+150°C	16 бар	~22...265 В =20...46 В	IP67	>100 г/л	Резьба G 1 1/2", нерж. сталь 304	170 мм, нерж. сталь 304	Реле DPDT
IL-VP-HT250	Алюминий	−40...+250°C
IL-VP-Ex	Алюминий, взрывозащищенный	−40...+150°C
IL-VP-Ex-HT250	Алюминий, взрывозащищенный	−40...+250°C

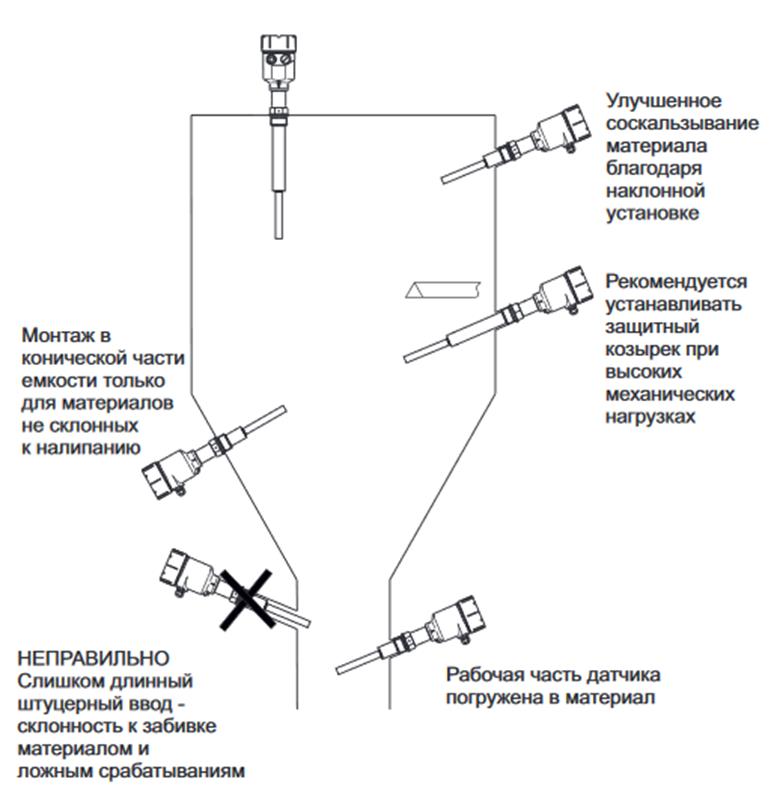

Монтаж

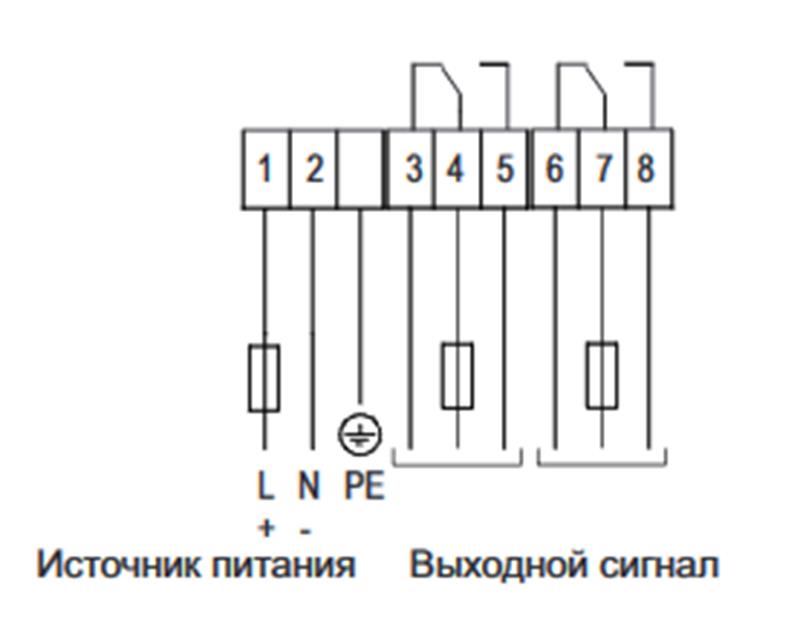

Электрическое соединение

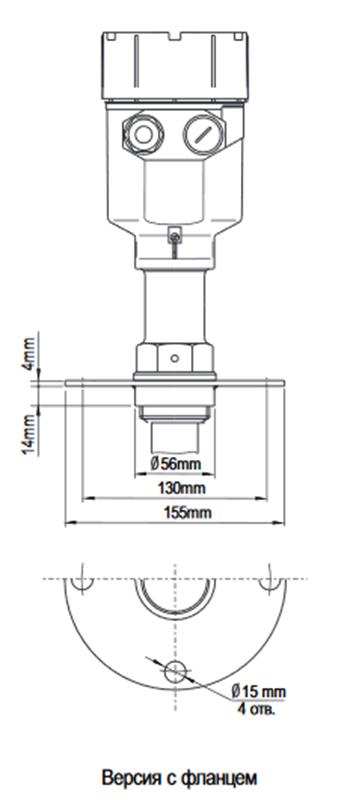

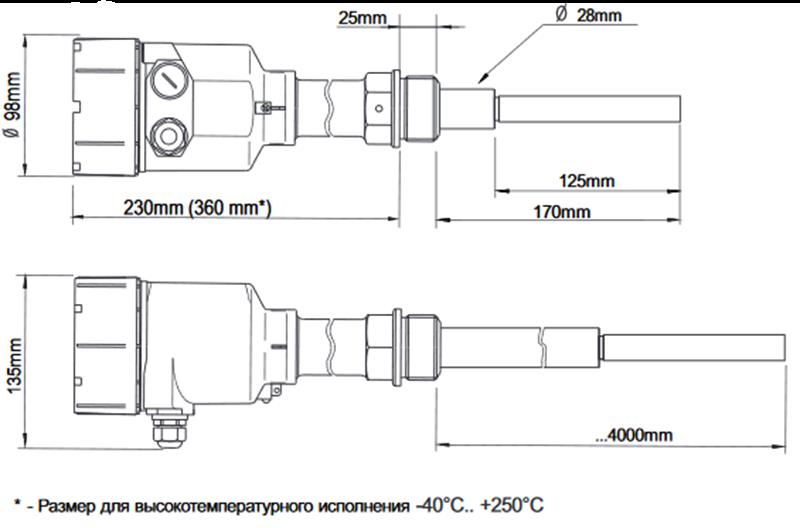

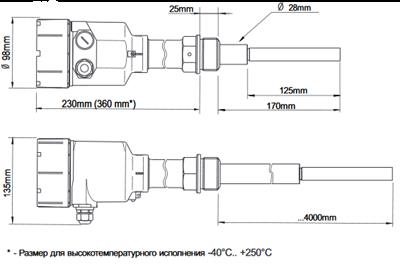

Габаритные размеры

Версия: 2020-06-15-ШАР

Артикул	Модель	Срок поставки	Стоимость
IL-VP IL-VP-HT250 IL-VPS IL-VP-Ex

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
G97200	IL-VP	1...2 недели	54110 руб. – +
G97201	IL-VP-HT250	1...2 недели	82050 руб. – +
G97202	IL-VPS	1...2 недели	87150 руб. – +
G97203	IL-VP-Ex	1...2 недели	64380 руб. – +
