Реле перепада давления ОВЕН РД30-ДД

Прибор для сигнализации о достижении перепадом давления воздуха заданного значения

Рабочая среда: воздух
Диапазон регулируемого давления: 0,02…1 кПа
Максимальное давление: 10 кПа
Дифференциал: 0,01...0,1
Реле: ~1,5 А, 250 В
Присоединение труб: 2 трубки ∅ 6 мм
Степень пылевлагозащиты: IP54

В закладки

1 800 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

ОВЕН РД30-ДД представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит силиконовая трубка длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.

Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе.

Особенности:

Диапазоны работы (уставки): 20…200 Па, 40…400 Па, 50…500 Па, 200…1000 Па.
Дифференциал не более: 10 Па, 20 Па, 100 Па.
Температура измеряемой среды: −40…+85°С.
Степень защиты корпуса – IP54.
Присоединение к процессу – штуцер 6 мм под гибкую трубку.
Перегрузочная способность – до 10 кПа.
Погрешность срабатывания – 15 %, но не менее ±10 Па.

Технические характеристики:

Параметр	Значение
Рабочий диапазон абсолютного давления	84...118 кПа
Максимальный перепад давления между штуцерами Р1 и Р2	10 кПа
Максимальный постоянный ток коммутации для цепей управления	0,1 А
Максимальное переменное напряжение коммутации	250 В
Максимальный переменный ток коммутации	1,5 А
Подведение давления к прибору	Через встроенные штуцеры Ø 6 мм
Погрешность срабатывания реле	±15 %, но не менее ±10 Па
Подключение сигнальных проводов	К винтовым клеммам прибора
Подключение штуцера Р1	Область повышенного давления
Подключение штуцера Р2	Область пониженного давления
Диаметр подключаемого трехжильного кабеля	3...8 мм
Расположение оси крепежного отверстия прибора	Вертикально, штуцерами вниз
Степень пылевлагозащиты	IP54
Средняя наработка на отказ, не менее	87 000 ч
Срок службы, не менее	10 лет
Температура окружающей среды	−40...+85 °С
Относительная влажность, не более	85 % (при +25 °С)

Модификации:

Модель	Диапазон, Па	Дифференциал, Па	P_max, Па
РД30- ДД200	20…200	10	10
РД30- ДД400	40...400	20
РД30- ДД500	50...500	20
РД30- ДД1000	20...1000	100

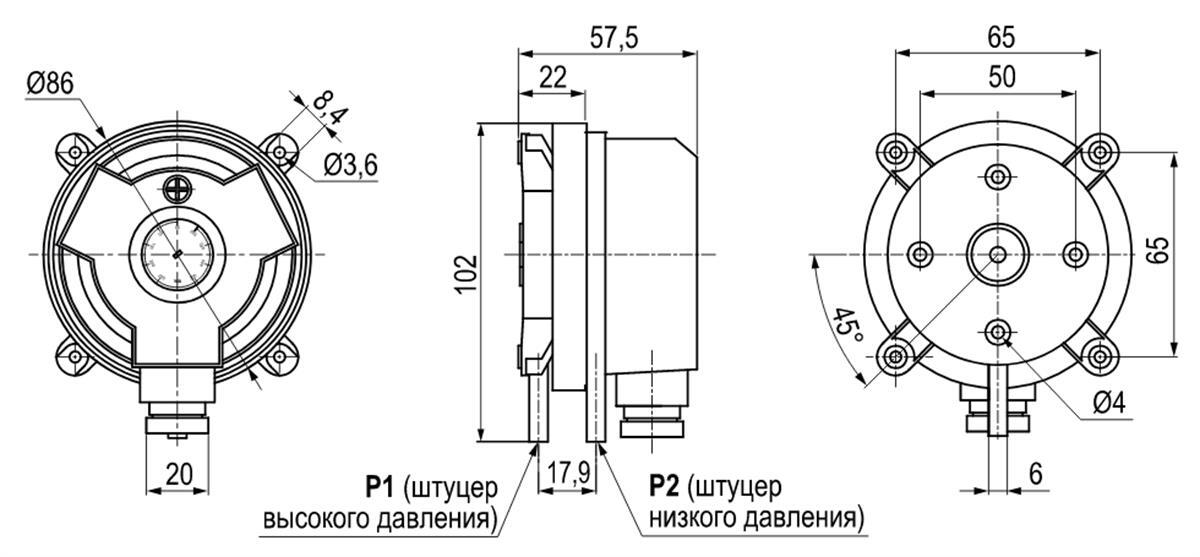

Габаритные размеры
РД30

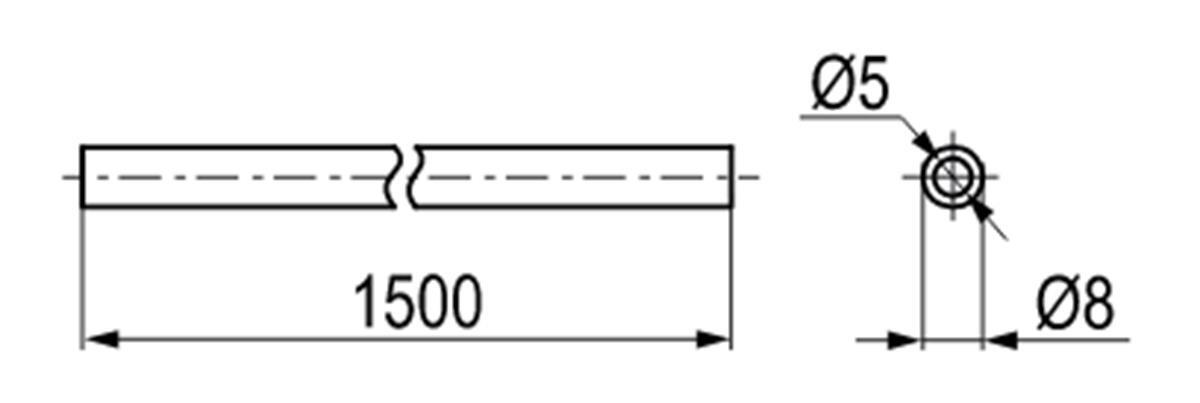

Габаритные и присоединительные размеры импульсной трубки

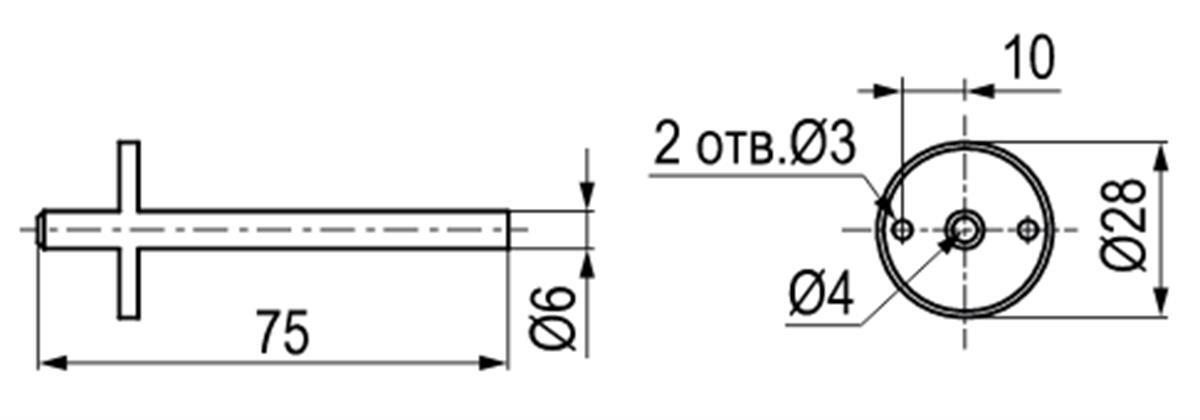

Габаритные и присоединительные размеры штуцера
